1范围
GB/T 39560的本部分规定了X射线荧光光谱法筛选分析电子电气产品均质材料中铅、汞、镉、总铬、总溴五种物质的程序。
GB/T 39560.301适用于聚合物、金属和陶瓷材料。本部分也适用于原材料、取自产品的单一材料,以及由一种材料以上组成的均质化混合材料。任何满足本部分所规定性能的XRF光谱仪都可以用于样品筛选，但并不是所有类型的XRF光谱仪都能适合筛选分析所有尺寸和形状的样品,因此应谨慎选择用于具体筛选分析的XRF光谱仪。
4原理
4.1概述
建立“筛选”的概念就是为了减少检测量。筛选作为其他检测分析之前的分析,其主要目的是快速判断下列情况:
一当所筛选产品部件或产品部分的某种物质的含量明显高于所选定判定标准值,就可以判断不合格;
一当所筛选产品部件或产品部分的某种物质的含量明显低于所选定判定标准值,就可以判断合格;
一当所筛选产品部件或产品部分的某种物质的含量接近所选定判定标准值,在考虑了所有可能的测量误差与安全系数后还是不能就某种物质含量是否合格给出判定,需要后续采取包括使用验证检测程序做进一步分析判断在内的检测。

ICS31.020

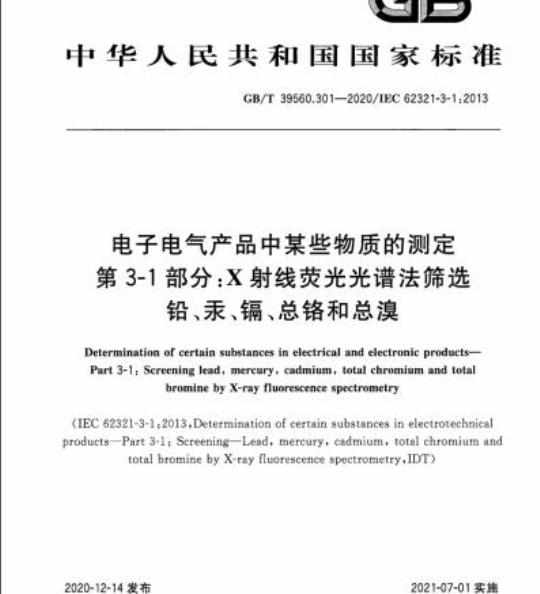

中华人民共和国国家标准
