GB/T 7251.8-2020
基本信息
标准号： GB/T 7251.8-2020
中文名称：低压成套开关设备和控制设备第8部分:智能型成套设备通用技术要求
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2724363
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 7251.8-2020.Low-voltage switchgear and controlgear assemblies- Part 8 : General technical requirements for intelligent assembly.
1范围
GB/T 7251的本部分规定了低压成套开关设备和控制设备中智能型成套设备的术语和定义、使用条件、结构要求、性能要求、验证要求等。
GB/T 7251.8适用于额定电压交流不超过1000V、频率不超过1000Hz,直流不超过1500V的智能型成套设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 7251.1-2013低压成套开关设 备和控制设备第 1部分:总则
GB/T 17626.2-2018电磁兼容试验 和测量技术静 电放电抗扰度试验
GB/T 17626.4-2018电 磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-2019电磁兼容试验 和测量技术浪 涌(冲击)抗扰度试验
GB/T 18858.3-2012低压开关设 备和控制设备控制 器-设备接口(CDI)第 3部分: DeviceNet
GB/T 1 9582.2-2008基于Modbus协议的工业自动化网络规范第2部分:Modbus协议在串行链路上的实现指南
GB/T 25919.1 Modbus测试规范第1部分:Modbus串行链路一致性测试规范
GB/T 25919.2 Modbus 测试规范第 2部分:Modbus串行链路互操作测试规范
GB/T 35673-2017工业通 信网络网络和系统安全 系统安 全要求和安全等级
IEC 61158(所有部分)工业通信网络 现场 总线规范( Industrial communication networks-Fieldbus specifications)
1范围
GB/T 7251的本部分规定了低压成套开关设备和控制设备中智能型成套设备的术语和定义、使用条件、结构要求、性能要求、验证要求等。
GB/T 7251.8适用于额定电压交流不超过1000V、频率不超过1000Hz,直流不超过1500V的智能型成套设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 7251.1-2013低压成套开关设 备和控制设备第 1部分:总则
GB/T 17626.2-2018电磁兼容试验 和测量技术静 电放电抗扰度试验
GB/T 17626.4-2018电 磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-2019电磁兼容试验 和测量技术浪 涌(冲击)抗扰度试验
GB/T 18858.3-2012低压开关设 备和控制设备控制 器-设备接口(CDI)第 3部分: DeviceNet
GB/T 1 9582.2-2008基于Modbus协议的工业自动化网络规范第2部分:Modbus协议在串行链路上的实现指南
GB/T 25919.1 Modbus测试规范第1部分:Modbus串行链路一致性测试规范
GB/T 25919.2 Modbus 测试规范第 2部分:Modbus串行链路互操作测试规范
GB/T 35673-2017工业通 信网络网络和系统安全 系统安 全要求和安全等级
IEC 61158(所有部分)工业通信网络 现场 总线规范( Industrial communication networks-Fieldbus specifications)

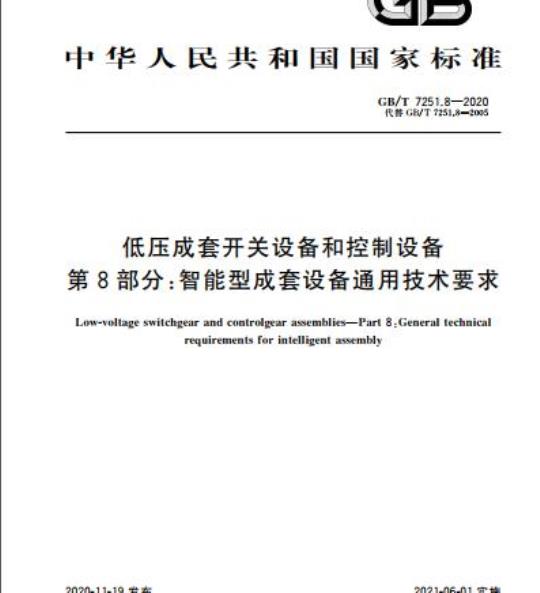

标准图片预览
标准内容
ICS29.130.20
中华人民共和国国家标准
GB/T7251.8—2020
代替GB/T7251.8—2005
低压成套开关设备和控制设备
第8部分：智能型成套设备通用技术要求Low-voltage switchgear and controlgear assembliesPart 8:General technicarequirements for intelligent assembly2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
规范性引用文件
术语和定义
符号和缩略语
接口特性
使用条件
结构要求
性能要求
设计验证
例行检验
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
参考文献
采用Modbus总线成套设备的附加要求采用DeviceNet总线的成套设备的附加要求采用Ethernet/IP网络成套设备的附加要求采用Profibus-DP总线成套设备的附加要求GB/T7251.8—2020
求》。
GB/T7251《低压成套开关设备和控制设备》分为以下9个部分：第1部分：总则；
—一—第2部分：成套电力开关和控制设备；一第3部分：由一般人员操作的配申板（DBO)；一第4部分：对建筑工地用成套设备（ACS)的特殊要求；——第5部分：公用申网申力配申成套设备；一第6部分：母线干线系统（母线槽）；GB/T7251.8—2020
一一第7部分：特定应用的成套设备一一如码头、露营地、市集广场、申动车辆充申站：一第8部分：智能型成套设备通用技术要求；第10部分：规定成套设备的指南。本部分为GB/T7251的第8部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T7251.8一2005《低压成套开关设备和控制设备智能型成套设备通用技术要本部分与GB/T7251.8一2005相比，主要技术变化如下：重新编排了整体结构；
修改了术语“智能型成套设备”的定义（见3.1，2005年版的3.1)；——修改了通信方式、四遥功能、系统配置、系统软件的要求（见8.2、8.4.3、8.4.4，2005年版的5.2、5.4.3、5.4.4)
一一修改了验证方式，将型式试验、出厂试验，改为设计验证、例行检验（见第10章和第11章，2005年版的第7章）；
一修改了附录中采用Modbus、DeviceNet、Profibus总线的成套设备的附加要求（见附录A、附录B、附录D,2005年版的附录A、附录B、附录C)；一一增加了采用ModbusTCP/IP方式的成套设备的附加要求（见附录A)；增加了采用Ethernet/IP方式的成套设备的附加要求（见附录C)。本部分由中国申器工业协会提出。本部分由全国低压成套开关设备和控制设备标准化技术委员会（SAC/TC266)归口。本部分起草单位：天津申气科学研究院有限公司、索凌申气有限公司、罗克韦尔自动化（中国)有限公司、天津天传申控设备检测有限公司、海格电气（惠州）有限公司、湖南申器科学研究院有限公司、万可申子（天津）有限公司、深圳市泰昂能源科技股份有限公司、江苏银佳企业集团有限公司、深圳供申局有限公司、浙宝申气（杭州）集团有限公司、施耐德申气（中国）有限公司上海分公司、浙江省台州成套机申设备有限公司、杭州申力设备制造有限公司余杭群力成套电气制造分公司、上海电器科学研究所（集团）有限公司、宁波耀华申气科技有限责任公司、杭州之江开关股份有限公司、库柏（宁波）申气有限公司、浙江正泰智能申气有限公司、江苏斯菲尔申气股份有限公司、宁波奥克斯高科技有限公司、河北卓越申气有限责任公司、河北申科申力股份有限公司、大全集团有限公司、上海柘中申气有限公司、山东鲁亿通智能申气股份有限公司、广州白云申器设备股份有限公司、大华锐重工集团股份有限公司申控装备厂香江科技股份有限公司、鼎圣集团有限公司、盛道（中国）申气有限公司、上海友邦申气（集团）股份有限公司、友邦申气（平湖)股份有限公司、上海宝临申气集团有限公司、深圳市光辉申器实业有限公司、中天m
GB/T7251.8—2020
申气技术有限公司、温州德源电气有限公司、南京大全电气有限公司、红光申气集团有限公司、河北沃邦申力科技有限公司、汇网申气有限公司、盛隆电气集团有限公司、广东中鹏申气有限公司、江苏华彤申气股份有限公司、哈尔滨朗昇申气股份有限公司、江苏亿能申气有限公司、浙江三辰电器股份有限公司、江苏海纬集团有限公司、中检质技检验检测科学研究院有限公司、上海华建开关有限公司、万控智造股份有限公司、上海广申电气（集团)股份有限公司、马克威尔（广州)申气有限公司、华昊检测技术有限公司、山东厚俞实业有限公司、天津天传电控配电有限公司。本部分主要起草人：刘洁、干阳、薛冰、宋伟宏、干鹏、杜佳琳、陈可夫、汪芳、罗平东、沈雷、胡冉、邱方驰、姜晓东、陈巍、王晓杰、高俊青、李新强、刘坚钢、庄耀定、胡标、张文宇、陈东华、王火勇、许广路、干嘉韬、陈金业、戴罡、祝延辉、徐克峰、李元鹏、张杰、章雪峰、张梓康、柯伟平、干国良、王帅、马志强、贺未、黄皓宇、吴细雷、杨如由、林中华、马洪亮、肖凤兰、谢正新、吴卫华、赵义平、张洪哲、王宽、郭巍、张跃进、楼英超、干叔平、张振宗、俞杰、王杰、荚少英、胡晨光、韩东明。本部分所代替标准的历次版本发布情况为：GB/T7251.8—2005。
1范围
低压成套开关设备和控制设备
第8部分：智能型成套设备通用技术要求GB/T7251.8—2020
GB/T7251的本部分规定了低压成套开关设备和控制设备中智能型成套设备的术语和定义、使用条件、结构要求、性能要求、验证要求等。本部分适用干额定申压交流不超过1000V、频率不超过1000Hz，直流不超过1500V的智能型成套设备。
2规范性引用文件
下列文件对干本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用干本文件。GB/T7251.1—2013
低压成套开关设备和控制设备第1部分：总则GB/T17626.2—2018
GB/T17626.4—2018
申磁兼容试验和测量技术静申放电抗扰度试验申磁兼容试验和测量技术申快速瞬变脉冲群抗扰度试验GB/T17626.5—2019申磁兼容
试验和测量技术浪涌（冲击)抗扰度试验GB/T18858.3—2012
GB/T19582.2—2008免费标准bzxz.net
行链路上的实现指南
低压开关设备和控制设备控制器-设备接口（CDI）第3部分：DeviceNet基于Modbus协议的工业自动化网络规范第2部分：Modbus协议在串第1部分：Modbus串行链路一致性测试规范GB/T25919.1
Modbus测试规范
Modbus测试规范第2部分：Modbus串行链路互操作测试规范GB/T25919.2
GB/T35673—2017
工业通信网络网络和系统安全系统安全要求和安全等级工业通信网络现场总线规范（Industrial communicationnetworks—FieldbusIEC61158（所有部分）
specifications)
IEC61784（所有部分）工业通信网络行规（IndustrialcommunicationnetworksProfiles）IEC62591工业网络无线通信网络和通信协议无线HARTTM（IndustrialnetworksWireless communicationnetworkand communicationprofiles—WirelessHARTTM)IEC62601工业网络无线通信网络和通信协议WIA-PA（Industrialnetworks—Wirelesscommunication network andcommunication profilesWIA-PA)IEC62734工业网络无线通信网络和通信协议ISA100.1la（Industrialnetworks—Wirelesscommunication network andcommunicationprofilesISA1oo.lla)IEC62948工业网络无线通信网络和通信协议WIA-FA（Industrialnetworks—WirelesscommunicationnetworkandcommunicationprofilesWIA-FA)IEEE802.3信息技术系统间远程通信和信息交换局域网和城域网特定要求第3部分：带碰撞检测的载波侦听多址访问（CSMA/CD)的访问方法和物理层规范[IEEEstandardsforinformation technologyTelecommunications and information exchange between systemsLocal and metropolitan area networksSpecific requirementsPart 3:Carrier sense multiple access with collision de-tection (CSMA/CD)access method and physical layer specifications1
GB/T7251.8—2020
IEEE802.1l无线局域网（Wirelesslocalareanetworks）IEEE802.15无线专业网络［Wirelessspecialtynetworks（WSN)]IEEE1588网络测量和控制系统的精密时钟同步协议（Precisionclocksynchronizationprotocolfornetworkedmeasurementand control systems)3术语和定义
GB/T7251.1一2013界定的以及下列术语和定义活用于本文件。3.1
备intelligentassembly
智能型成套设备
一种运用先进传感器技术、数字化技术、网络技术、通信技术、人工智能技术等实现全生命周期智能运维的新型成套设备。
注：智能型成套设备通过主站实现对从站的遥测、遥信、遥控、遥调的全部功能或部分功能，其具体特征包括但不限于：
具备对成套设备所处环境温度、混度及对成套设备关键部位或关键单元温度在线监测：一具备智能预警，如使用寿命预警、故障预警、超温预警、过流预警、漏申预警等；具备智能联动保护功能：
具备智能故障分析、智能数据统计、智能数据存储功能；具备智能提醒，如对定期的维护保养做到提醒服务：具备成套设备整体运行状态实时视频监视功能，也可以对成套设备内必要部位实时视频监视；便排性，在主站不仅可以监视申参量及成套设备运行状态，还可以快速查看元器件的相关信息（如品牌、型号、电气性能参数等)；
通信稳定、数据安全：通信设备及线绩要有较好的申磁兼容性，数据传输、存储要安全可靠；通信协议是标准的、开放的：
一成套设备及各单元结构紧漆、安装灵活方便。3.2
master
能够发起和调度其他站（可能是主站或从站）通信活动的主动的通信实体。[GB/T34040—2017，定义3.1.25]3.3
能够接收报文，并响应其他通信实体（主站或从站)而发送报文的被动的通信实体。[GB/T34040—2017，定义3.1.51]3.4
gateway
种实现不同总线之间数据交换的转换器件。3.5
现场总线
fieldbus
基干串行数据传输并应用在工业自动化或过程控制中的通信系统。[GB/T34040—2017，定义3.1.18]3.6
工业以太网IndustrialEthernet基于IEEE802.3（Ethernet)的区域和单元网络。2
remotemeasurement
通过通信方式远程对从站进行参数的测量。遥信
remoteinformation
通过通信方式远程对从站进行运行、故障等的记录、存储、打印输出等遥控
remote control
通过通信方式远程对从站进行操作控制。遥调
remoteadjustment
通过通信方式远程对从站进行参数的调整。符号和缩略语
GB/T7251.1一2013第4章中的符号和缩略语适用于本文件。接口特性
应符合GB/T7251.1—2013中第5章的要求。信息
6.1一般要求
GB/T7251.8—2020
除应符合GB/T7251.1一2013中第6章的要求外，还应符合6.2和6.3的要求。6.2
成套设备规定的标志
在GB/T7251.1一2013中6.1要求的基础上，成套设备还应在铭牌上标出“GB/T7251.8”和四谣的特定功能（如：谣测、谣信）的信息6.3
智能系统的资料
成套设备制造商应提供对成套设备使用的特殊条件和安装、运行、现场布线要求的说明书；还应提供智能元器件如通信申缆接口、智能马达控制器等的说明书、嵌人式软件、通信协议版本号以及使用中的有关信息和标准。
使用条件
应符合GB/T7251.1—2013中第7章的要求。8
结构要求
一般要求
除应符合GB/T7251.1—2013中第8章的要求外，还应符合8.2～8.5的要求3
GB/T7251.8—2020
功能要求
8.2.1通信方式
智能型成套设备的通信方式应采用以电缆或光纤为介质的有线通信方式，如符合IEC61158（所有部分）和IEC61784（所有部分）要求的现场总线或符合IEC61158（所有部分）和IEC61784（所有部分）要求的工业以太网方式；或无线通信方式，如符合IEC62591、IEC62601、IEC62734、IEC62948要求的无线现场总线，符合IEEE802.11要求的Wi-Fi，符合IEEE802.15要求的ZigBee或蜂窝网络（3G/4G/5G)等方式。几种典型的通信协议的附加要求见附录A、附录B、附录C和附录D注：随着工业网络技术的发展，通信协议不仅限于上述协议。8.2.2遥测功能
可通过上位机远程测量各回路、各从站（控制单元)的参数：主进线申路：三相申流、三相电压（相申压/线申压）、有功功率、有功申能、无功申能、谐波a)
THD、开关分合次数、跳闸次数、短路分断申流等；配电申路：三相电流、三相电压（相申压/线电压）、有功电能、无功电能、谐波THD、开关分合次b）
数、跳闸次数、短路分断申流等；c）
动力照明：三相申流、谐波THD、开关分合次数、跳闸次数、短路分断申流等；d）电动机申路：三相/单相电流、三相申压（相申压/线电压）、电机温度、功率因数、有功功率、启动次数和时间间隔、运行时间、申动机热容量、脱扣时间、复位时间、触头温度、接触器控制申压等；
e）补偿申路：三相申压（相申压/线电压）、功率因数等；f）其他：电网频率、谐波、柜内关键点的温度信息、柜内环境的温度/烟雾/气味信息、故障波形捕提、故障定位分析等，
具体可遥测的参数应根据用户需要确定。可遥测的各参数准确度由成套设备制造商与用户之间协商确定，电量参数准确度等级应不低于1.0级8.2.3遥信功能
可通过上位机提供系统的各种信息资源：a）网络通信状态、开关状态、报警、故障标识、电动机回路操作次数/运行时间等；各类信息资源查询、记录、日记报表等；b）
申能管理、电能质量和负荷分析等；采用RS232、RS485通信接口时传输速率宜优先选用2400bit/s、9600bit/s、19200bit/s，采d）
用以太网接口传输速率宜优先选用10/100Mbit/s。具体可遥信的功能应根据用户需要确定。8.2.4遥控功能
可通过上位机对各从站实现以下控制功能：a）主进线申路：控制开关的分闸、合闸；b）配申申路：控制开关的分闸、合闸；c）电动机控制电路：电动机的启动、制动等操作；d）补偿申路：能进行自动补偿。具体可遥控的功能应根据用户需要确定。4
8.2.5遥调功能
GB/T7251.8—2020
成套设备系统中主站应能通过上位机远程调节各从站设定值、特性曲线、控制权限等。如对某一回路断路器进行参数设定等。
具体可遥调的功能应根据用户需要确定。8.2.6实时控制功能
对特定的控制对象（从站）能进行自动控制，满足从站对可靠性和响应时间的要求，并应符合IEC61784（所有部分）的规定。8.2.7网络和系统安全
智能型成套设备应满足GB/T35673一2017中规定的网络和系统安全要求和安全等级。8.3柜体结构要求
8.3.1通则
智能型成套设备在结构上应满足产品申气性能的要求，并考虑其中自动化系统的安装与调试以及运行的可靠性；考虑通信电缆与母线系统和动力申缆分开布置的空间，使通信申缆尽可能远离母线或与母线垂直走向。
8.3.2隔室
柜体应有辅助电缆隔室或在电缆隔室内配置独立的空间用于布置各种控制信号线和作为通信电缆通道，且该隔室应远离主回路或大电流母线。在辅助申缴隔室中还应留有安装通信接口器件、连接端子、电源模块等的空间。通信申缆应使用屏蔽线并尽可能与其他控制信号线分开布置。应有专门隔室用于安装系统中控制器件，如PLC、控制电源等。8.3.3电气联锁
对于抽出式结构，设计的结构中应能安装申气联锁用的器件，如微动开关等，以保证系统在试验、连接、分离位置时的申气相互联锁，防止误操作。进行插件连接时，应保证系统在各位置之间的动作不受插件的影响，并确保在连接位置和试验位置的通信功能正常。8.4系统要求
8.4.1通则
智能型成套设备的系统应根据控制网络功能要求来规划，使单个柜体或元器件连成整个系统。对于有线的通信方式，每柜内应至少留有一个网络通信连接端口，柜体之间的通信连接应通过通信端口。系统（采用现场总线)带有总线连接器时，连接器的类型应与选择的波特率相适应8.4.2元器件的选择
系统方案由系统的一次、二次方案图组成，应按照要求及现场配申的规划来进行。应选择合适的元器件。如塑壳断路器，可以选用脱扣器带通信接口的断路器；也可以选用普通的塑壳断路器，通过配置适当的传感器、通信模块实现对塑壳断路器进行监控。其他器件，如电动机控制器、总线连接器等应满足用户及所用的通信方式的要求。5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
