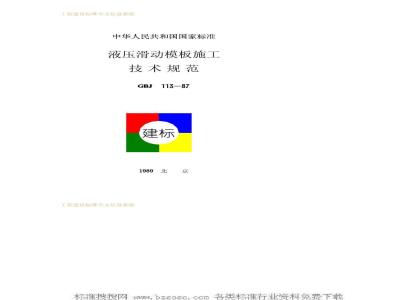

中华人民共和国国家标准
液压滑动模板施工
技术规范
GBJ113—87
1989北
工程建设标准全文信息系统
W工程建设标准全文信息系统
中华人民共和国国家标准
液压滑动模板施工技术规范
113—87
主编单位：中华人民共和国治金工业部批准部门：中华人民共和国国家计划委员会施行日期：1988年8月1日
工程建设标准全文信息系统
工程建设标准全文信息系统
关于发布《液压滑动模板施工
技术规范》的通知
计标【1987］2297号
根据原国家建委（81）建发设字第546号文的通知，由治金工业部会同有关部门共同制订的《液压滑动模板施工技术规范》，已经有关部门会审。现批准《液压滑动模板施工技术规范》GBJ113—87为国家标准，自1988年8月1日起施行。本标准由冶金工业部管理，其具体解释等工作由治金工业部建筑研究总院负责。出版发行由中国计划出版社负责。国家计划委员会
1987年12月1日
工程建设标准全文信息系统
工程建设标准全文信息系统

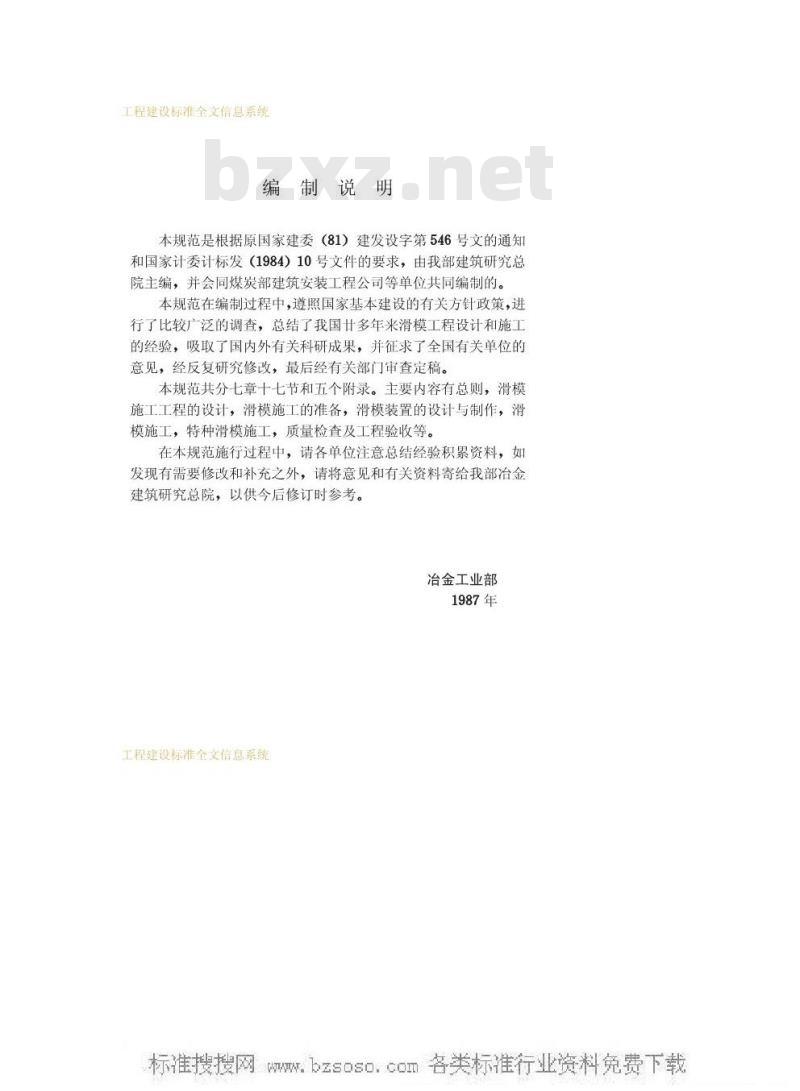

编制说
本规范是根据原国家建委（81）建发设字第546号文的通知和国家计委计标发（1984）10号文件的要求，由我部建筑研究总院主编，并会同煤炭部建筑安装工程公司等单位共同编制的。本规范在编制过程中，遵照国家基本建设的有关方针政策，进行了比较广泛的调查，总结了我国廿多年来滑模工程设计和施工的经验，吸取了国内外有关科研成果，并征求了全国有关单位的意见，经反复研究修改，最后经有关部门审查定稿。本规范共分七章十七节和五个附录。主要内容有总则，滑模施工工程的设计，滑模施工的准备，滑模装置的设计与制作，滑模施工，特种滑模施工，质量检查及工程验收等。在本规范施行过程中，请各单位注意总结经验积累资料，如发现有需要修改和补充之外，请将意见和有关资料寄给我部治金建筑研究总院，以供今后修订时参考。治金工业部
1987年
工程建设标准全文信息系统
W.工程建设标准全文信息系统
第一章
第二章
第一节
第二节
第三节
第四节
第三章
第四章
第一节
第二节
第五章
第一节
第二节
第三节
第四节
第五节
第六节
第七节
第六章
第二节
第七章
第一节
第二节
附录二
滑模施工工程的设计
一般规定
筒壁结构·
框架结构
墙板结构
滑模施工的准备：
滑模装置的设计与制作·
总体设计
部件的设计与制作
滑模施工
滑模装置的组装
支承杆
混凝土
预留孔洞和预埋件
横向结构的施工
特种滑模施工
大体积混凝土
混凝土护面
质量检查及工程验收
质量检查
工程验收
名词解释：
滑模装置设计荷载值
工程建设标准全文信息系统
（18)
（19)
（19)
（30)
W.工程建设标准全文信息系统
附录三www.bzxz.net
附录四
附录五
附加说明
支承杆允许承载力的计算方法
+ooco+ecoeecococoeooeoo6co
（36)
用贯入阻力测量混凝土凝固的试验方法（37本规范用词说明
工程建设标准全文信息系统
（40)
工程建设标准全文信息系统
第一章　总
第1.0.1条为使混凝土和钢筋混凝土工程在采用液压滑动模板（以下简称滑模）施工时符合技术先进、经济合理、安全适用、确保质量的要求，特制定本规范。第1.0.2条本规范适用于采用滑模施工的混凝土与钢筋混凝土结构的施工。包括：筒壁结构、框架结构、墙板结构以及大体积混凝土、各种混凝土护面、隧洞底拱结构等。第1.0.3条采用滑模施工的工程，设计与施工应密切配合，使工程设计适合滑模施工的特点。第1.0.4条滑模施工不宜在冬期进行。如必须在冬期施工时，应根据滑模施工的特点制定专门技术措施。第1.0.5条滑模施工时的安全、劳动保护等，必须遵守国家现行的有关规定。
第1.0.6条采用滑模施工工程的设计与施工，除按本规范的规定执行外，还应符合国家现行的有关标准、规范的规定。工程建设标准全文信息系统
W.bzsoso.cO工程建设标准全文信息系统
第二章滑模施工工程的设计
第一节一般规定
第2.1.1条建筑结构的平面布置应使各层构件沿模板滑动方向的投影重合，立面应简洁，避免有碍模板滑动的局部突出结构。
第2.1.2条平面面积较大的建筑物或构筑物宜分区段进行滑模施工。当区段分界与变形缝不一致时，应对分界处作设计处理。
第2.1.3条楼层上直接安装设备的梁，当地脚螺栓定位精度要求严格时，不宜将该梁设计为滑模施工。对需要安装设备的小截面竖向筒壁结构（如电梯并等），宜将平面尺寸比安装尺寸每边放大50mm。第2.1.4条施工单位应与设计单位共同商定横向结构的施工程序以及施工过程中保持结构稳定的技术措施。第2.1.5条结构截面尺寸应符合下列规定：一、钢筋混凝土墙板的厚度不应小于140mm；二、圆形变截面筒壁结构的筒壁度厚不应小于160mm，三、混凝土或轻骨料混凝土墙板厚度不应小于180mm；四、钢筋混凝土梁的宽度不应小于气200mm；五、钢筋混凝土柱的边长不应小于300mm，独立柱的边长不应小于400mm。
第2.1.6条对采用滑模施工的结构，其混凝土强度的等级应符合下列规定：
一、普通混凝土不应低于C13；
二、轻骨料混凝土不应低于C8；工程建设标准全文信息系统
W.bzsosO.cO工程建设标准全文信息系统
三、同一标高内的构件宜采用同一强度等级的混凝土。第2.1.7条受力钢筋的混凝土保护层厚度（从钢筋的外边缘算起）应符合下列规定：
一、墙、板不应小于20mm；
二、连续变截面筒壁不应小于30mm，三、梁、柱不应小于30mm。
第2.1.8条，沿模板滑动方向，结构的截面尺寸应减少变化。可采取变换混凝土强度等级或配筋量来满足结构承载力的要求。
第2.1.9条结构配筋应满足下列要求：、各种长度、形状的钢筋，应能在提升架横梁以下的净空内绑扎；
二、交汇于节点处的各种钢筋应详细排列；三、宜利用结构受力钢筋作支承杆，对兼作支承杆的受力钢筋，其设计强度宜降低10～25%，接头的焊接质量应与钢筋等强；
四、与横向结构连接的连接筋应采用I级圆钢，直径不宜大于8mm，外露部分不应先设弯钩，当连接筋直径大于10mm时，应采取专门措施。
第2.1.10条宜采用胀锚螺栓、锚枪钉等代替预埋件。必须用预埋件时，预埋件应易于安装、固定，且不得凸出混凝土表面。第2.1.11条各种管线宜集中布置。预理件或预留孔洞的位置宜沿垂直成水平方向集中排排。第2.1.12条对二次施工的构件，其预留孔洞的宽度应比构件的截面每边增大30mm。
第二节筒壁结构
第2.2.1条当贮仓群的面积较大时，可根据施工能力和经济合理性，设计成若干个独立的贮仓组。工程建设标准全文信息系统
W.bzsoso.coI工程建设标准全文信息系统
第2.2.2条贮仓筒壁截面宜上、下一致。当壁厚需要改变时，宜在筒壁内侧采取阶梯形变化。第2.2.3条贮仓下部的支承结构宜与贮仓筒简壁采用一套滑模装置施工。当下部支承结构采用柱或框架时，立柱宜顺筒壁布置，立柱的边宽与壁厚一致。当柱边宽度必须大于壁厚时，宜在壁的内侧扩大尺寸。
第2.2.4条贮仓底板、漏斗和漏斗环梁宜与筒壁按整体结构设计，可采用滑空或部分滑空的方法浇筑成整体。当采用滑空的施工方法时，应尽可能减低漏斗环梁的高度。在生产工艺许可时，可将漏斗设计成与筒壁分离式。分离部分采用二次支模浇筑。
对结构复杂的贮仓，底板以下结构宜支模浇筑。第2.2.5条贮仓顶板应根据施工条件，选择预制装配式或整体现浇顶板。顶板梁宜设计成劲性承重骨架梁第2.2.6条并塔类构筑物的筒壁，置设计成带肋壁板，沿竖向保持壁板厚度不变，必要时可变更壁柱截面的长边尺寸。壁柱与壁板连接处的阴角宜设置斜角。第2.2.7条烟肉等带有内衬的筒简壁结构，当筒壁与内衬同时滑模施工时，支承内衬的牛腿宜采用矩形。第2.2.8条筒壁结构的配筋宜采用热轧变形钢筋，直径不应小于10mm。
当为双层配筋时，应将水平筋配置于竖向钢筋的外侧。两层钢筋网片之间应配置拉结筋，拉结筋的间距应根据壁板受力情况确定。
第三节框架结构
第2.3.1条框架的结构布置应符合下列规定：一、柱子的间距不宜大于9m，
二、各层梁的竖向投影应重合，宽度宜相等；工程建设标准全文信息系统
W.bzsoso.coI工程建设标准全文信息系统
三、柱宽宜比梁宽每边大50mm以上，当不能满足时，梁、柱宜设计成等宽；
四、柱的截面尺寸应减少变化，如必须改变时，边柱宜在同一侧变动，中柱宜按轴线对称变动。第2.3.2条当框架的楼层结构（包括次梁及楼板）采用在主梁上预留板厚及次梁梁窝作二次浇灌施工时，设计可按整体计算。
第2.3.3条柱上无梁侧的牛腿宽度宜与柱同宽，有梁侧的牛腿与梁同宽，如需加宽牛腿支承面时，加宽部分可采取二次浇灌。
柱上预埋件的最大宽度应比柱宽每侧小25mm。第2.3.4条当框架梁采用自承重的劲性骨架或柔性配筋的焊接骨架时，骨架的承载能力应大于梁体混凝士自重，其挠度值不应大于跨度的1/500。骨架端部腹杆宜采用向下斜形式。骨架的弦杆伸入柱内的长度应满足锚固要求。当骨架的高度大于提升架横梁下的净空高度时，骨架上弦杆的端部节间可采取二次拼接。第2.3.5条框架梁的配筋应符合下列规定：一、当楼板为二次浇灌时，在梁支座负弯矩区段楼板厚度线以下20mm内，应配置承受施工阶段负弯矩的钢筋；二、梁内不宜设弯起筋，宜根据计算加强箍筋，必须有弯起筋时，弯起筋的高度应小于Ho十200mm，当不满足时，可将弯起筋分段焊接。
注；Ho为提升架横梁距模板上口的净空尺寸。三、箍筋的间距可根据计算采用不等距排列；四、在纵向筋端部伸入柱内的锚固长度范围内，不宜弯折，必要时可朝上弯折，
五、当主梁上预留次梁梁窝时，应根据验算需要对梁窝截面采取加强措施。
第2.3.6条柱的配筋应符合下列规定：工程建设标准全文信息系统
W.bzsosO.coI 工程建设标准全文信息系统
一、纵向受力筋应避开千斤顶底座及提升架横梁宽度所占据的竖向投影位置；
二、纵向受力筋宜采用热轧变形钢筋，钢筋直径不宜小于16mm；
三、当各层柱配筋量有变化时，宜保持钢筋根数不变而调整直径；
四、纵向受力筋的接头，宜设在弯矩较小的区段内，当钢筋直径无变化时，接头位置不受限制：五、箍筋应便于从侧面套入柱内，当采用组合式箍筋时，相邻两个箍筋的拼接点位置应交替错开。滑模施工的结构，当箍筋未端弯钩的角度为90°时，其弯钩的平直长度应加大，钢筋直径为6mm者，取80mm，直径为8mm者取120mm。
第2.3.7条二次浇灌的次梁与主梁的连接构造应满足施工期及使用期的受力要求。
第2.3.8条当缺之预制吊装条件时，双肢柱及工字形柱可采用滑模施工，但应符合下列规定：一、双肢柱宜设计成平腹杆，腹杆宽度宜与肢杆等宽，腹杆的间距宜相等；
二、工字形柱，腹板的加劲肋宜与翼缘等宽。第四节墙板结构
第2.4.1条墙板结构各层平面布置，在竖向的投影宜重合。对有地下室的结构，地下部分的墙板与地上部分墙板的布置宜一致。
第2.4.2条墙板结构的楼板施工可采取逐层滑空现浇或安装预制楼板及先滑升墙体后浇筑楼板等方法。第2.4.3条各层门窗洞口位置应一致，同一楼层的梁底标高及门窗洞口的高度和标高宜统一。门窗洞口宽度不宜超过工种6建设标准全文信息系统
