JB/T 6709-1993
基本信息
标准号： JB/T 6709-1993
中文名称：拖拉机、内燃机用交流发电机电子式电压调节器 技术条件
标准类别：机械行业标准(JB)
标准状态：已作废
发布日期：1993-07-29
实施日期：1994-01-01
作废日期：2007-03-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：2132080
标准分类号
中标分类号：车辆>>拖拉机>>T68电器、仪表
关联标准
替代情况：被JB/T 6709-2006代替
出版信息
页数：7 页
标准价格：12.0 元
相关单位信息
归口单位：洛阳拖拉机研究所
发布部门：洛阳拖拉机研究所
标准简介
本标准规定了农业拖拉、内燃机用交流发电机电子式电压调节器的技术要求，检验规则，标志、包装和贮存。 本标准适用于农业拖拉机、农用运输车及固定式内燃机上交流发电机用调节器，其他用途交流发电机的调节器可参照采用。调节器与交流发电机和蓄电池匹配工作，使发电机输出电压保持在规定范围内。 JB/T 6709-1993 拖拉机、内燃机用交流发电机电子式电压调节器 技术条件 JB/T6709-1993 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

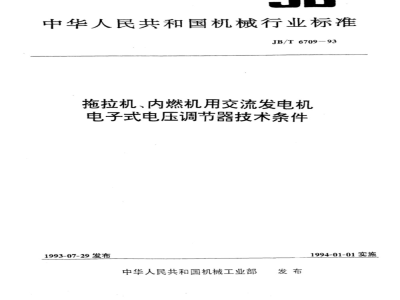

中华人民共和国机械行业标准
JB/T6709-93
拖拉机、内燃机用交流发电机
电子式电压调节器技术条件此内容来自标准下载网
1993-07-29发布
中华人民共和国机械工业部
1994-01-01实施
调节器热态性能应符合表2的规定。试验项目
JB/T6709~93
试验时所配发电机工况
[=10%x(≥5A)
8;=2000r/min
nz=8500r/min
I=10%I(≥5A)
[,=10%I
额定电压
调节电压值或调节电压差AU
14.2±0.25
IAU≤0.5
注：表中和股为交流发电机额定电流和额定转速、调节器应能承受交流发电机全抛负荷试验100次，试验后检查调节器性能应符合第3.10条的规3.11
调节器输出极饱和压降应符合表3的规定。表3
Ig(av)
注，直流工作电流为交流发电机磁场电流最大平均值。调节器的续流二极管压降应符合表4的规定。3.13
直流工作电流Is(AV)
续流二极管电流
续流二极督压降
14伏制
调节器应经受上下、左右、前后三方向的定频振动试验和上下方向的扫频振动试验或冲击试验。JB/T6709-93
载电流减少至10%Ix(不少于5A)，检测调节器热态性能。a
内搭铁
外装式调节器
内搭铁
内装式调节器
图1试验线路图
外搭铁
d外搭铁
4.7抛负荷试验在所配交流发电机额定转速及额定电流下运行10s，立即抛负荷（包括蓄电池）转入空载运行15s，为一次抛负荷，共进行100次。4.8输出极饱和压降试验线路见图2，输入可变电压U等于13V(指14伏制)或26V(指28伏制），调节电阻R使电流表指示值达到第3.12条表3中I时间不大于30
外措铁
规定值，然后测量输出极饱和压降U..，试验D
内措铁
图2输出极饱和压降测试原理图
4.9续流二极管压降试验线路见图3。调节电阻R使外加直流电流达到第3.13条表4的规定值，然后测量调节器续流二极管的压降U，试验时间不大于30s。外搭铁
图3续流二极管压降测试原理图
内搭铁
JB/T6709-93
6.4每个包装箱外壁的文字与标志应包括下列内容：6.4.1发货文字与标志：收货单位名称及地址、产品名称、产品型号、数量、发货单位及地址。2运输作业的文字与标志；每箱总重量，“小心轻放”、“防振”、“防潮”、“防腐蚀”6. 4. 2
6.5随同产品出厂的技术文件：
装箱单；
产品出厂合格证；
使用说明书。
产品在贮存过程中，不得受潮、腐蚀、重压、碰撞，不得接触酸、碱等腐蚀物质和有机溶剂。6.6
附加说明：
本标准由全国拖拉机标准化技术委员会提出。本标准由机械工业部洛阳拖拉机研究所归口。本标准由上海汽车电器总厂负责起草。本标准主要起草人密惠萍、沈兴祖。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
