JB/T 6715-1993
基本信息
标准号： JB/T 6715-1993
中文名称：农业拖拉机驾驶座标志点
标准类别：机械行业标准(JB)
英文名称： Agricultural tractor driver's seat marking points
标准状态：现行
发布日期：1993-07-29
实施日期：1994-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：703429
标准分类号
标准ICS号：农业>>农业机械、工具和设备>>65.060.10农业拖拉机和牵引车辆
中标分类号：车辆>>拖拉机>>T69驾驶室与其他
关联标准
替代情况：原标准号GB 6236-86
出版信息
页数：5 页
标准价格：8.0 元
相关单位信息
归口单位：洛阳拖拉机研究所
发布部门：洛阳拖拉机研究所
标准简介
本标准规定了农业拖拉机驾驶座标志点的位置及其测量方法。 本标准适用于轮式和履带拖拉机的单人驾驶座。 JB/T 6715-1993 农业拖拉机驾驶座标志点 JB/T6715-1993 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

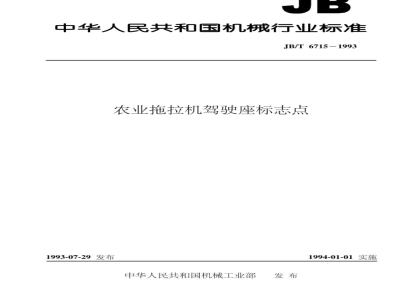

中华人民共和国机械行业标准
JB/T 6715-1993
农业拖拉机驾驶座标志点
1993-07-29发布
中华人民共和国机械工业部
1994-01-01实施
中华人民共和国机械行业标准
农业拖拉机驾驶座标志点
1主题内容与适用范围
本标准规定了农业拖拉机驾驶座标志点的位置及其测量方法。本标准适用于轮式和履带拖拉机的单人驾驶座。2定义
JB/T 67151993
驾驶座标志点（seatindexpoint简写作SIP，见图1）位于驾驶座纵向中心平面内，在测量装置（见图2)的靠背板后表面之前140mm，并在一个于靠背板后表面之前150mm处与座板下表面相交的水平平面之上90mm的位置上。
驾驶座标志点相对于拖拉机的位置是固定的，它不因驾驶座的调整状态不同而改变。3驾驶座标志点的测量
3.1测量装置
采用图2所示的装置测量驾驶座标志点，装置的重量为6土1kg。3.2驾驶座的调整
在测量驾驶座标志点之前，应对驾驶座作如下的调整3.2.1前后、上下和角度可调整的驾驶座，应将各项调整处于中间位置。如因结构上的限制无法调整到中间位置时，则应调整到与中间位置最接近的偏上、偏后的位置。3.2.2悬架系统可调整的驾驶座，应调整至如下状态：将测量装置连同规定的全部重物放上后，悬架系统应处在最大振动范围的中间位置。在测量驾驶座标志点的过程中，可以将悬架系统机械地锁定在该位置上。
3.2.3悬挂系统不可调整的驾驶座，应将测量装置连同规定的全部重物放上后，在所处的位置上锁定。3.3测量驾驶座标志点的方法
采用图2中所示的装置并按下述程序确定驾驶座标志点。3.3.1将驾驶座标志点测量装置(以下简称SIP装置)放在驾驶座座垫上，并使两者的纵向中心平面重合，并向后推，使之贴至驾驶座的靠背。3.3.2在SIP装置上加以重量为20kg的重物，使装置的总重量由6土1kg增加到26±1kg。此重物的重力作用点应在SIP标记前30mm处(在SIP装置靠背板后表面前170mm)。3.3.3如图1所示，在SIP对装置施加两次约100N的水平力。3.3.4再加重量为39kg的重物，使SIP装置的总重量从26土1kg增加到65土1kg，所加重物的重力作用点同第3.3.2条。
3.3.5按本标准第2章定义规定的位置确定SIP相对于驾驶座的位置。机械工业部1993-07-29批准
1994-01-01实施
望数率标志点
JB/T6715-1993
测量状态免费标准bzxz.net
靠育板
驾驶座标志点测量装置
附加说明：
JB/T6715-1993
本标准由全国拖拉机标准化技术委员会提出。本标准由机械工业部洛阳拖拉机研究所归口。本标准由机械工业部洛阳拖拉机研究所负责起草。本标准主要起草人施干青。
本标准代替原GB6236—86《农业拖拉机驾驶座标志点》。3
中华人民共和国
机械行业标准
农业拖拉机驾驶座标志点
JB/T 67151993
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
1/16印张3/8字数4,000
开本880×1230
1993年12月第一版
1993年12月第一次印刷
印数1-500
定价3.00元
机械工业标准服务网：http://www.JB.ac.cn66_9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
