GB/T 38993-2020
基本信息
标准号： GB/T 38993-2020
中文名称：光伏电站有功及无功控制系统的控制策略导则
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：565048
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 38993-2020.Guide for control strategy of active and reactive power control system for photovoltaic power station.
1范围
GB/T 38993给出了光伏电站有功功率控制、无功功率控制以及暂态控制策略的指南。
GB/T 38993适用于通过35 kV及以上电压等级并网,以及通过10 kV电压等级与公共电网连接的光伏电站。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 19964光伏发电站接人电力系统技术规定
GB/T 29321光伏发电站无功补偿技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
光伏电站有功功率 active power of photovoltaic power station
光伏电站一个周期内发出的瞬时功率的积分的平均值。
3.2
光伏电站无功功率 reactive power of photovoltaic power station
光伏电站建立交变磁场和感应磁通而需要的电功率。
3.3
光伏电站有功功率变化 active power change of photovoltaic power station
一定时间间隔内,光伏电站有功功率最大值与最小值之差。
3.4
无功补偿装置 reactive power compensation equipment
光伏电站中集中加装的用于补偿无功的装置。
注:包括并联电容器、并联电抗器、同步调相机和静止型动态无功补偿装置。
4总体要求
4.1光伏电站具备有功和无功控制功能是决定有功和无功控制策略正确实施的前提,因而光伏电站应具备有功和无功控制功能,光伏电站有功和无功控制功能宜由光伏电站监控系统实现,也可由独立的装置实现。
4.2有功功率调节速度和控制精度是光伏电站有功控制策略优劣的重要评价指标,具体可按照GB/T 19964中的要求。
1范围
GB/T 38993给出了光伏电站有功功率控制、无功功率控制以及暂态控制策略的指南。
GB/T 38993适用于通过35 kV及以上电压等级并网,以及通过10 kV电压等级与公共电网连接的光伏电站。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 19964光伏发电站接人电力系统技术规定
GB/T 29321光伏发电站无功补偿技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
光伏电站有功功率 active power of photovoltaic power station
光伏电站一个周期内发出的瞬时功率的积分的平均值。
3.2
光伏电站无功功率 reactive power of photovoltaic power station
光伏电站建立交变磁场和感应磁通而需要的电功率。
3.3
光伏电站有功功率变化 active power change of photovoltaic power station
一定时间间隔内,光伏电站有功功率最大值与最小值之差。
3.4
无功补偿装置 reactive power compensation equipment
光伏电站中集中加装的用于补偿无功的装置。
注:包括并联电容器、并联电抗器、同步调相机和静止型动态无功补偿装置。
4总体要求
4.1光伏电站具备有功和无功控制功能是决定有功和无功控制策略正确实施的前提,因而光伏电站应具备有功和无功控制功能,光伏电站有功和无功控制功能宜由光伏电站监控系统实现,也可由独立的装置实现。
4.2有功功率调节速度和控制精度是光伏电站有功控制策略优劣的重要评价指标,具体可按照GB/T 19964中的要求。
标准图片预览
标准内容

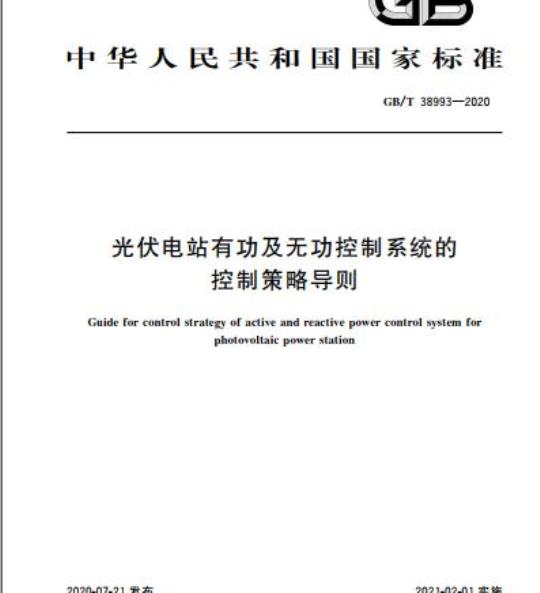

ICS27.160
中华人民共和国国家标准
GB/T38993—2020
光伏电站有功及无功控制系统的控制策略导则
Guide for control strategy of active and reactive power control system forphotovoltaicpowerstation
2020-07-21发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施
GB/T38993—2020
规范性引用文件
术语和定义
总体要求
有功功率控制
有功控制模式
有功控制策略设定Www.bzxZ.net
启动控制
正常运行控制
限值控制
差值控制
调频控制
停机控制
6无功功率控制
无功控制模式
无功控制策略流程
电压定值控制
功率因数控制
无功定值控制
电压斜率控制
暂态控制
基本原则
无功功率
有功功率
恢复并网控制
本标准按照GB/T1.1-2009给出的规则起草GB/T38993—2020
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国电力企业联合会提出并归口。本标准起草单位：国网青海省电力公司、中国申力科学研究院有限公司、国网新疆电力有限公司本标准主要起草人：李春来、张海宁、钱敏慧、杨立滨、陈宁、李正曦、杨军、曲立楠。I
1范围
光伏电站有功及无功控制系统的控制策略导则
本标准给出了光伏电站有功功率控制、无功功率控制以及暂态控制策略的指南GB/T38993—2020
本标准适用于通过35kV及以上申压等级并网，以及通过10kV申压等级与公共电网连接的光伏电站。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用干本文件。GB/T19964光伏发电站接入电力系统技术规定GB/T29321光伏发申站无功补偿技术规范3术语和定义
下列术语和定义适用于本文件。3.1
光伏电站有功功率activepowerofphotovoltaicpowerstation光伏电站一个周期内发出的瞬时功率的积分的平均值。3.2
光伏电站无功功率reactivepowerofphotovoltaicpowerstation光伏电站建立交变磁场和感应磁通而需要的申功率。3.3
光伏电站有功功率变化
activepowerchangeofphotovoltaicpowerstation一定时间间隔内，光伏电站有功功率最大值与最小值之差。3.4
无功补偿装置
reactivepower compensation equipment光伏电站中集中加装的用干补偿无功的装置。注：包括并联电容器、并联申抗器、同步调相机和静止型动态无功补偿装置。总体要求
4.1光伏电站具备有功和无功控制功能是决定有功和无功控制策略正确实施的前提，因而光伏电站应具备有功和无功控制功能，光伏电站有功和无功控制功能宜由光伏申站监控系统实现，也可由独立的装置实现。
4.2有功功率调节速度和控制精度是光伏电站有功控制策略优劣的重要评价指标，具体可按照GB/T19964中的要求。
GB/T38993—2020
4.3无功功率调节速度和控制精度是光伏申站无功控制策略优劣的重要评价指标，具体可按照GB/T29321中的要求。
5有功功率控制
5.1有功控制模式
光伏申站有功控制宜根据不同控制阶段设置不同控制策略，控制阶段可分为启动阶段、正常运行阶段和停机阶段，其中正常运行阶段可具有多种控制模式，包括限值控制、差值控制和调频控制等。5.2有功控制策略设定
光伏电站有功控制策略的设定宜考虑设备运行状态、光伏电站的电能质量和运行经济性等因素。5.3启动控制
5.3.1光伏申站启动需考虑发申计划、光伏申站运行状态和光伏逆变器等并网条件，可采用顺序启动或平均启动两种不同模式实现光伏申站启动控制，功率变化率可按照GB/T19964中的要求。5.3.2申站有功设定值较小且会使光伏逆变器运行于低功率区间时，可采用顺序启动控制，根据光伏逆变器调节性能对光伏逆变器进行排序，根据有功设定值按顺序启动足够数量的光伏逆变器。5.3.3申站有功设定值较大，可采用平均启动控制，根据功率变化率的要求计算调节功率并按容量比例、裕度均衡等分配方式将功率分配给光伏逆变器。5.4正常运行控制
正常运行时，光伏电站有功控制策略流程见图1。有功功率
预测值
有功功率
光伏电站有
调度指令
说明：
功功率参考
值计算
功率（变化率）
参考值
Px——光伏申站内第i台逆变器输出有功功率的最大值；P一一光伏申站内第i台逆变器输出有功功率的最小值。光伏逆变
器有功功
率分配
图1光伏电站有功控制策略流程
5.5限值控制
逆变器功率量测值
光伏道变器
逆变器有功
调节指令
逆变器实时状态
5.5.1光伏电站有功功率的控制目标是使电站有功功率不超过设定值。若光伏申站最大可发功率大于设定值，光伏申站有功功率控制为设定值若光伏申站最大可发功率小于设定值，光伏申站运行于最2
大有功控制模式。
GB/T38993—2020
5.5.2定值控制可采用平均分配、容量比例分配、裕量比例分配或其他优化方法实现光伏逆变器有功功率的分配。
5.5.3当光伏电站有功功率设定值调整时，光伏申站有功功率控制需调整申站有功功率至设定值，功率变化率可按照GB/T19964中的要求。5.5.4当光伏申站运行于最大有功控制模式时，光伏申站有功控制系统退出运行，各逆变器按照当前实际可发最大功率运行。
5.5.5当由于太阳辐照度剧烈下降或光伏申站设备出现故障等可能导致光伏电站有功功率大幅变化的非可控情况下，光伏电站有功功率变化率不受限制。5.6差值控制
5.6.1光伏申站有功功率控制可控制光伏发申有功功率以低于最大可发功率一定数值运行，该数值根据光伏电站实际运行需求确定。5.6.2因预测偏差导致光伏电站实际有功功率小于控制目标值时，光伏电站按实际运行于最大有功控制模式。
5.7调频控制
5.7.1光伏申站有功功率控制宜在申网频率出现异常时，通过调节光伏逆变器有功功率向系统提供频率支撑，当系统频率在50.2Hz～50.5Hz时，光伏电站按式（1)计算降低的有功功率：AP=20Pava
式中：
△P一光伏发申站输出有功功率的变化量，单位为兆瓦（MW)；Pava———光伏申站当前可用有功功率，单位为兆瓦（MW)；—系统频率，单位为赫兹（Hz)。当系统频率低于49.8Hz时，光伏电站按式（2)计算增加的有功功率：AP=20P. 49.8-
式中：
AP——光伏发电站输出有功功率的变化量，单位为兆瓦（MW)；Pawa——光伏申站当前可用有功功率，单位为兆瓦（MW）；f—系统频率，单位为赫兹(Hz)。.（1)
.（2)
5.7.2调频控制宜采用光伏申站集中控制，若光伏逆变器具有调频能力，也可以采用光伏逆变器分散控制。
5.7.3采用光伏电站集中控制时，宜以差值控制为基础，光伏电站有功功率控制根据系统频率或预先设定的调差系数计算光伏申站有功功率需求，再采用有功限值控制实现光伏逆变器有功功率的分配。5.7.4采用光伏逆变器分散控制时，宜以差值控制为基础，设定每一台光伏逆变器的频率调差系数，由每一台变器根据申网频率变化调整有功功率。5.7.5申网频率大于50.5Hz时，光伏电站有功功率控制可按照GB/T19964中的要求关停全部光伏逆变器。
停机控制
5.8.1光伏申站正常停机时，功率变化率可按照GB/T19964中的要求。3
GB/T38993—2020
5.8.2根据光伏申站运行状态需要关停部分光伏逆变器时，可按一定原则对光伏逆变器进行排序，并顺序关停光伏逆变器。
5.8.3当有功功率控制响应速度无法满足调节需求时，可通过切馈线的方式降低有功功率。5.8.4当申网发生紧急情况时，需考虑逆变器安全根据具体情况考虑关停全部逆变器措施。6无功功率控制
6.1无功控制模式
光伏电站可根据不同无功控制模式设置不同控制策略，控制策略可包括恒申压控制、恒功率因数控制、恒无功功率控制和申压斜率控制等。实施光伏申站无功控制时，可按照GB/T19964中的要求优先使用光伏逆变器的无功容量，当光伏逆变器的无功容量不足时可使用无功补偿设备参与调节。2无功控制策略流程
光伏电站无功控制策略流程参见图2。无功功率测量
无功功率
调度指令
说明：
光伏电站无
功功率参考
值计算
并网点功率因数测量值
并网点电压测量值
无功限值
参考值
光伏电站内第1台逆变器输出无功功率的最大值；Qmin
一光伏申站内第i台逆变器输出无功功率的最小值。无功功率
分配控制
图2光伏电站无功控制策略流程
电压定值控制
无功指令
运行状态
电压定值控制可选择光伏申站集中控制和光伏逆变器分散控制两种不同方法。6.3.1
光伏逆变器、
无功补偿
6.3.2采用光伏申站集中控制时，光伏申站无功功率控制宜根据并网点申压偏差计算光伏电站的整体无功调节需求，并采用平均分配方式或其他优化方法实现光伏逆变器的无功功率分配。6.3.3采用光伏逆变器分散控制时，光伏电站无功功率控制宜根据并网点电压设定值整定各光伏逆变4
器的申压目标，由光伏读变器根据申压偏差自动调节无功功率。GB/T38993—2020
6.3.4当光伏申站无功调整量无法满足申压调节要求时，光伏申站无功功率控制宜给出告警，并采用分档调整的方式调节主变分接头，一次调整引起的申压超调量不宜超过额定申压的2%，根据一次调整引起的申压变化实施后续调整，总调整次数不宜超过5次。6.4功率因数控制
6.4.1功率因数控制可选择光伏申站集中控制和光伏逆变器分散控制两种不同方法6.4.2采用光伏申站集中控制时，光伏申站无功功率控制需考虑并网点有功功率、无功功率和功率因数等因素计算光伏申站的整体无功调节需求，并采用平均分配方式或其他优化方法实现光伏逆变器的无功功率分配。
6.4.3采用光伏逆变器分散控制时，光伏申站无功功率控制宜根据并网点功率因数设定值整定各光伏逆变器的功率因数，由光伏逆变器根据有功功率自动调节无功功率。6.4.4由于线路损耗、变压器损耗等引起的无功功率偏差可由光伏申站配置的动态无功补偿装置集中补偿。如光伏电站未配置动态无功补偿装置，光伏电站无功功率控制能够通过调节光伏逆变器无功功率进行修正。
6.5无功定值控制
无功定值控制可根据无功功率设定值，采用优化方法实现光伏逆变器和动态无功补偿装置的无功功率分配。
6.6电压斜率控制
6.6.1申压斜率控制可选择光伏电站集中控制和光伏逆变器分散控制两种不同方法。6.6.2、采用光伏申站集中控制时，光伏申站无功功率控制宜根据并网点申压偏差和申压变化斜率要求计算光伏申站的整体无功调节需求，并采用平均分配方式或其他优化方法实现光伏逆变器的无功功率分配。
6.6.3采用光伏逆变器分散控制时，光伏电站无功功率控制宜根据并网点电压斜率变化要求整定各光伏逆变器的申压斜率变化值，由光伏逆变器根据申压偏差自动调节无功功率。6.6.4当光伏申站无功调整量无法满足申压调节要求时，光伏申站无功功率控制宜给出告警，并采用分档调整的方式调节主变分接头，一次调整引起的申压超调量不宜超过额定申压的2%，根据一次调整引起的申压变化实施后续调整，总调整次数不宜超过5次。7暂态控制
基本原则
当电网出现故障进人暂杰，若光伏申站集中控制的延时无法满足申网支撑需求，则光伏电站集中有功和无功控制功能需闭锁，由光伏逆变器、光伏申站配置的无功补偿装置等设备根据申网实际情况自适应调控。
7.2无功功率
当电力系统发生短路故障引起申压跌落时，优先利用动态无功补偿装置的调节能力向申网提供申压支撑。同时，光伏逆变器按照GB/T19964中的要求向申网注人动态无功申流。5
GB/T38993—2020
有功功率
7.3.1为能有效支撑申网运行，对申力系统故障期间没有脱网的光伏申站，故障清除后需快速恢复申站有功功率。
7.3.2自故障清除时刻开始，按照GB/T19964中的要求，光伏电站有功功率控制系统需控制光伏电站有功出力以至少30%额定功率每秒的功率变化率恢复至故障发生前的有功功率值7.4恢复并网控制
7.4.1为保障申网安全稳定运行，光伏申站在紧急状态或故障情况下退出运行后不应自行并网，需在电网调度机构的安排下，接收调度指令有序恢复并网运行。7.4.2为保障申网安全稳定运行，处于检修状态的光伏申站完成检修时，需按电网调度机构的安排有序恢复并网运行。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
