ICS91.090
中华人民共和国建筑工业行业标准JG/T
3052—1998
电动开门机
Electricgateopener
1999-01-04发布
工程建设标准全文信息系统
中华人民共和国建设部发布
1999-07-01实施
.bzsosOcom工程建设标准全文信息系统
JG/T3052—1998
为了适应我国电动开门机行业发展需要，总结国内有关厂家近10年来生产经验，参照其他有关机电产品标准，特制订本电动开门机标准本标准由建设部标准定额研究所提出。本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械综合研究所归口。本标准起草单位：浙江先锋机械厂。本标准主要起草人：朱恒才、程跃飞、苏学东、卢清华、徐素华。0
工程建设标准全文信息系统
，bzsoso，Com工程建设标准全文信息系统
中华人民共和国建筑工业行业标准电动开门机
Electric gate opener
JG/T3052—1998
本标准规定了电动开门机的分类、技术要求、试验方法、检验规则、标志、包装、贮存和运输。本标准适用于围墙等出入口处的滑动门、伸缩门所使用的电动开门机。2引用标准
列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB156-1993V标准电压
GB191-1990包装储运图示标志
GB/T755—1987旋转电机基本技术条件GB/T2828一1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T3797—1989
GB/T63881986
电控设备装有电子器件的电控设备运输包装收发货标志
GB/T13002—1991
3定义
旋转电机装入式热保护
本标准采用下列定义。
3.1主机mainmachine
电动机和减速系统的总称。
3. 2控制器 controller
旋转电机的保护规则
以电动机为主要控制对象，以电力作为控制能源，及时地控制电动开门机的启动、制动、运转方向等功能的一种设备。
3.伸缩门extendableandcontractiblegate门体沿导轨可以水平滑动，同时可伸缩的门。3.4滑动门slidegate
门体沿导轨水平滑动的门。
4分类
4.1主参数及其系列
电动开门机的主参数为电动机功率及相数。主参数系列应符合表1的规定。中华人民共和国建设部1999-01-04批准工程建设标准全文信息系统
1999-07-01实施
工程建设标准全文信息系统
电动机功率，W
4.2型式
表1主参数系列
交流单相220V
120,180,250,370
按传动方式分为齿轮式和链轮式两种型式。4.
交流三相380v
370,550,750
电动开门机型号由组型代号、特征代号、主参数代号、更新及变型代号组成。其型号说明如下：PkLA
更新、变形代号：用大写印刷体汉语拼音字母表示主参数代号：相数-功率，(相数-W）特征代号：C——齿轮式
链轮式
组型代号：电动开门机
a)电源为单相220V、功率为180W的齿轮式电动开门机：电动开门机DKC1-180JG/T3052
b)电源为三相380V、功率为370W，第一次更新设计的链轮式电动开门机：电动开门机DKL3-370AJG/T3052
基本参数
电动开门机的基本参数应符合表2的规定。表2基本参数
电动机功率
电动开门机
技术要求
输出功率
输出转速
5.1基本要求
40~100
5.1.1电动开门机应按规定程序批准的图样和技术文件制造。5.1.2外购件、协作件均应有制造厂的合格证，应符合有关标准的规定。5.2使用条件
5.2.1环境空气温度：-25~+50℃。5.2.2
相对湿度：在环境温度50℃时，最大相对湿度允许为90%。海拔高度不得超过1000m。
5.2.4特殊使用条件可按GB/T3797的规定，由用户与制造厂协商解决。额定电压和频率应符合GB156的规定，一般取：5.2.5
工程建设标准全文信息系统
750
工程建设标准全文信息系统

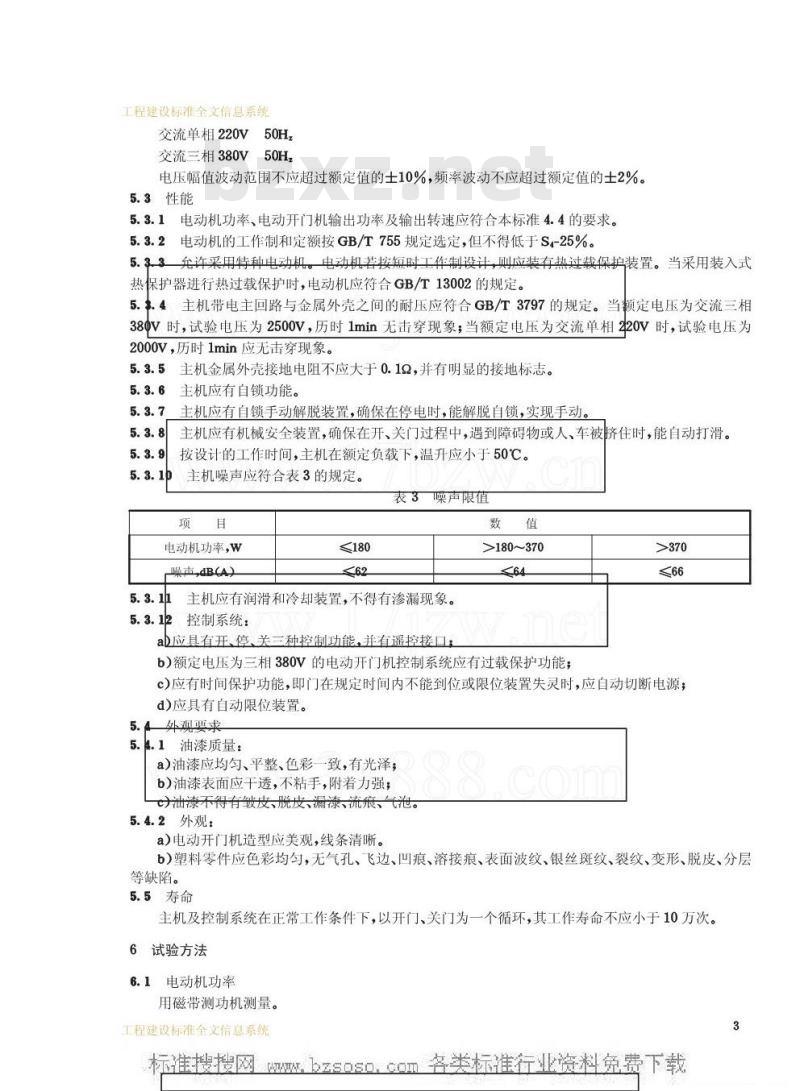

交流单相220V50Hz
交流三相380V50Hz
电压幅值波动范围不应超过额定值的士10%，频率波动不应超过额定值的士2%。5.3性能
5.3.1电动机功率、电动开门机输出功率及输出转速应符合本标准4.4的要求。5.3.2电动机的工作制和定额按GB/T755规定选定，但不得低于S-25%。5.3.3允许采用特种电动机。电动机若按短时工作制设计，则应装有热过载保护装置。当采用装入式热保护器进行热过载保护时，电动机应符合GB/T13002的规定。5.3.4主机带电主回路与金属外壳之间的耐压应符合GB/T3797的规定。当额定电压为交流三相380V时，试验电压为2500V，历时1min无击穿现象；当额定电压为交流单相220V时，试验电压为2000V，历时1min应无击穿现象。5.3.5主机金属外壳接地电阻不应大于0.12，并有明显的接地标志。5.3.6
主机应有自锁功能。
主机应有自锁手动解脱装置，确保在停电时，能解脱自锁，实现手动主机应有机械安全装置，确保在开、关门过程中，遇到障碍物或人、车被挤住时，能自动打滑。按设计的工作时间，主机在额定负载下，温升应小于50℃。主机噪声应符合表3的规定。
表3噪声限值
电动机功率，W
噪声，dB(A)
≤180
主机应有润滑和冷却装置，不得有渗漏现象。5.3.12控制系统：
aD应具有开、停、关三种控制功能，并有遥控接口数值
>180~370
b）额定电压为三相380V的电动开门机控制系统应有过载保护功能；>370
c)应有时间保护功能，即门在规定时间内不能到位或限位装置失灵时，应自动切断电源；d)应具有自动限位装置。
5.4外观要求
5.4.1油漆质量：
a)油漆应均匀、平整、色彩一致，有光泽；b)油漆表面应干透，不粘手，附着力强；c)油漆不得有皱皮、脱皮、漏漆、流痕、气泡。5.4.2外观：
a)电动开门机造型应美观，线条清晰。b)塑料零件应色彩均匀，无气孔、飞边、凹痕、溶接痕、表面波纹、银丝斑纹、裂纹、变形、脱皮、分层等缺陷。
5.5寿命
主机及控制系统在正常工作条件下，以开门、关门为一个循环，其工作寿命不应小于10万次。6试验方法
6.1电动机功率
用磁带测功机测量。
工程建设标准全文信息系统
.bzsso，om3
工程建设标准全文信息系统
6.2电动开门机输出功率
用磁带测功机或专用装置测量。6.3电动开门机输出转速
用转速表测量。
6.4热过载保护
主机空载连续运行，直至热保护器自动断电，用电阻法测量电动机温升。6.5耐压
主机与金属外壳之间耐压强度，按GB/T3797—1989中4.4的规定进行。接地电阳
用低值仪测试。
6.7自锁功能
主机不通电，离合器处于啮合状态，在输出轴端施加大于14N·m转矩，输出轴不应转动。6.8自锁手动解脱装置
用专用钥匙试验。
安全机构自动打滑试验
主试验台上进行。输出轴端施加额定转矩，通过调整启动后应能自动打滑额定负载温升试验
在专用试验台士，加额定负载，按S-25%上作制进行试验。达到热稳定状态后，测量温升。6.11噪声试验
主机放置在周围空间3m内没有声音反射面的地方（地板除外），在空载条件下，通以额定频率的额定电压。测试应在背景噪声至少比主机噪声低10dB（A)时进行，背景噪声在主机试验前和试验后进行测量，取其平均值。
三机噪声在每个测试点上测量一次，取其五点平均值，见图1。5
工程建设标准全文信息系统
bzsosoCom工程建设标准全文信息系统
6.12油渗漏试验
按规定在主机中注入适量的润滑油后，将主机放置在40℃的烘房内，24h后，用白色纸片检验主机各密封处有无渗漏油现象。通过油标用目测方法检查是否已加足冷却润滑油。6.13控制系统试验
a“开、停、关”动作及遥控器接口试验：将控制器、已检验合格的主机及遥控器安装在试验台上，用按钮及遥控器连续试验开、停、关20个循环
b)过载保护试验：
对额定电压为三相380V的电动开门机，当控制系统主回路电流加至1.5倍额定值时，应在5min内断开。
c)时间保护试验：
将主机装在试验台上，启动后，设置人为障碍，使其不能移动，通过时间保护装置应能自动切断主机电源，其时间与设定要求相符合。d)自动限位试验：
将主机装在试验台上，启动后，当到位时应能自动停止。6.14
来用目测方法检查油漆质量及外观。6.15寿命试验
选择负载合适的电动门，装上主机及控制系统，以30～60s开、关循环一次，运行10万次。7检验规则
检验分为出厂检验和型式检验。7.1
出厂检验
产品出厂前，每台必须经制造厂质检部门按产品图样、技术要求及产品验收技术条件检验合格，并签发个格证，方能出厂。若生产工艺条件允许，可采用GB/T2828标准进行抽检。7.1.1检验项目
检验项目见表4，其中抽检项目按产品数量百分之一进行检验。7.1.2判定规则
所存项日合格，判为合格品。
7.2型式检验
有下列情况之一时，应进行型式检验：a)新产品定型鉴定时；
b)正式生产后，当结构材料、工艺有较大改变，可能影响产品性能时；c)停产三年以上，恢复生产时；d)国家质量监督机构提出进行型式检验要求时。7.2.1型式检验项目
检验项目见表4。
7.2.2抽样方法和判定规则
从任意一批出厂检验合格产品中随机抽取三台，进行型式检验。若第116项合格，第17、18项中有一项不合格，则判定该批为合格；当第116项中有一项不合格，第17、18项合格，则应加倍抽检，如第1～16项中仍有一项不合格，或第17、18项均不合格，则判定该批不合格，若第116项合格，第17、18项均不合格，应对第17、18项加倍抽验，其中任意一项不合格，则判定该批不合格。工程建设标准全文信息系统
，bzsosO，Co功5
工程建设标准全文信息系统
判定依据
标志、包装、运输及贮存
1标志
表4检验项目表
检验项目
电动机功率
电动开门机输出功率
电动开门机输出转速
热过载保护装置
主机耐压强度
主机接地电阻
主机自锁功能
主机自锁手动解脱装置
主机机械安全装置
主机额定负载时温升
主机噪声
主机冷却、润滑油及渗漏
开、停、关控制功能及遥控接口过载保护
时间保护
自动限位功能
油漆质量
出厂检验
8.1.1电动开门机应有产品标牌，标牌应固定在明显的位置，标牌上应注明a)产品名称、型号；
b)制造厂名、商标，
c)制造日期或编号。
8.2包装
8.2.1应用无腐蚀作用的材料进行包装。2包装箱应具有足够的强度，并有防潮、防振措施。8.2.2
为保证包装箱内的产品相互不窜动，产品应有合适的包装衬垫。每个产品出厂时随机文件包括：8.2.4
a)装箱单；免费标准下载网bzxz
b)产品合格证；
c)产品使用说明书；
d)保修卡
8.3运输
包装好的产品均应适合水、陆、空运输。运输过程中，产品不得放在露天车箱或仓库，应防止雪雨直接淋袭。包装箱上的产品标志应符合GB191和GB/T6388规定。工程6建设标准全文信息系统
型式检验
，bzsoso，Com工程建设标准全文信息系统
8.4.1包装后的产品应存放在无腐蚀性气体、通风良好的室内。8.4.2贮存产品不应直接接触地面，底部应垫高10cm以上。叠放时，不得超过五层。王程建设标准全文信息系统
.
