本标准规定了三重管单动回转取土器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等。本标准适用于GB 50021和JG J89规定的在钻孔中采取流塑、软塑、可塑及部分粉土、粉砂的一、二级质量原状土样的取土器。 JG/T 5061.8-1995 三重管单动回转取土器 JG/T5061.8-1995 标准下载解压密码：www.bzxz.net

工程建设标准全文信息系统

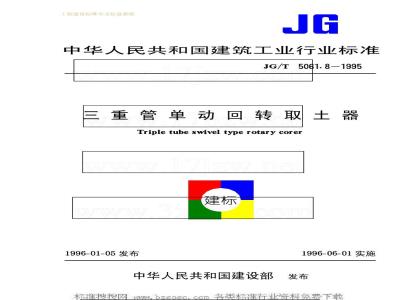

中华人民共和国建筑工业行业标准JG/T5061.8—1995
重管单动回转取
Tripletubeswiveltyperotarycorer建标
1996-01-05发布
中华人民共和国建设部
1996-06-01实施
bzsoso.co工程建设标准全文信息系统
中华人民共和国建筑工业行业标准三重管单动回转取土器
Tripletubeswivel typerotarycorer主题内容与适用范围
JG/T5061.8—1995
本标准规定了三重管单动回转取土器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等内容。
本标准适用于GB5002I和JGJ89规定的在钻孔中采取可型、硬塑坚硬的粘性土、粉土、粉砂、细砂一级质量原状土样的取土器。
引用标准
普通螺纹公差与配合（直径1355mm）表面粗糙参数及其数值
50021岩土工程度勘察规范
JGJ89原状主取样技术标准
YB235地质钻探用钢管
JB/T5012建筑机械与设备包装通用技术条件3产品分类
3.1主参数及尺寸系列
三重管单动回转取土器以外管外径和衬管内径作为主参数，系列见表1。表1
外管外径
衬管内径
3.2结构
见图1。
中华人民共和国建设部199601一05批准108
1996—06—01实施
工程建设标准全文信息系统
1—胶垫，2—连接头，3—油封4—平面轴承；5轴承夸，6—轴承；7黄油嘴；8—轴承，9纸垫，10—锁母；11—油封；12—连接夸13—“o”型密封圈；14—小轴，15—导正套；16—钢球；17—衬管；18—外管；19—内管；20—钻头；21-管靴；22卡簧；23—卡簧座；24—平头铆钉；25—召金3.3
主重管单动回转取土器型号由型式代号和主参数组成。3.3.1型号编制方法此内容来自标准下载网
国回A节
更新、变型代号、按汉语拼音字母（大写印刷体）顺序表示主参数：外管外径×衬管内径，mm单动
3.3.2标记示例
联士器
外管外径108mm、衬管内径74mm三重管单动回转取土器：取土器TD108×74JG/T5061.8
3.4基本参数
基本参数应符合表2规定。
TD108×74
TD146X110
外管外经
过管内径
内间隙比(C)，按下列公式计算。取样等长度
式中：D。一衬管内径，mm；
D。一管靴刃口内径，mm。
内间障比%
内管超前距离
工程建设标准全文信息系统
4：技术要求
4.1产品应按规定程序批准的图样和技术文件制造。4.2主参数和基本参数应符合3.1和3.4规定。4.3衬管材料可选用金属或非金属管材。4.4衬管内径偏差为士0.3mm，外径偏差为士0.5mm，圆度不超过其内径偏差。内径表面粗糙度不应低手B.3.2,外径表面粗糙度不应低手R.6.34.5
连接头应采用机械性能不低于45钢的材料制造，并经调质处理，热处理后硬度应为HB234～270。管靴应采用机械性能不低于40C,钢的材料制造，并经调质处理，热处理后硬度应为HB234～270。4.6内管、外管、合金钻头体应采用YB235规定的DZ45～50无缝管制造。内管、外管尺寸偏差应符合表3的规定。
直线度
TD146X110
外管外径146
内管外径127
T108×74
外管外径108
内管外径89
内管、外管的内外表面应光滑、无折叠、结疤、轧折、裂缝、离层和深的发纹及直道存在。轻微的凹凸面及其他深度不超过壁厚公差范围的缺陷则允许存在。4.8内管、外管、合金钻头、管靴、连接头的特殊梯形螺纹应符合YB235规定的地质岩心管、套管及其接头的螺纹。
4.9内管、外管的不加工外表面应进行防锈处理，涂漆后表面应均均一致，色泽光亮。除标准件外其余零件应进行防锈处理，如发蓝或发黑等，色泽应均勾4.10装配
4.10.1用于装配的所有加工件和外购件，必须经检验合格后方可进行装配。4.10.2装配后各部件应连接可靠，经振动后不得有松动现象。垂直状态时内管、外管同轴度允差为1mm，而且内管转动应灵活，外管不转。5试验方法
5.1将内外管置于2m×1m的不低于三级平板上，用常规方法检验其直线度应符合表3规定。5.2用游标卡尺测量内外管外径和壁厚，其偏差均应符合表3规定，并用肉眼检查内外径表面质量应符合4.7规定。
5.3用游标卡尺测量衬管内外径偏差，并用肉眼对照粗糙度标准块检查内外表面质量均应符合4.4规定。
5.4连接头和管靴调质处理后用硬度计检查其硬度应符合4.5规定。5.5特殊梯形螺纹和普通螺纹应用标准螺纹试规进行检验。5.6将装配好的取土器吊起处于垂直状态，检验其同轴度和外管不转，内管转动灵活应符合4.10.2bzsoso，co工程建设标准全文信息系统
规定。
6检验规则
三重管单动回转取土器分为型式检验和出厂检验。6.1型式检验是对其性能、参数等进行的全面检验。型式检验项目包括本标准4.1～4.10。有下列情况之一时，应进行型式检验。
新产品或老产品转厂生产的试制定型鉴定正式生产后，当结构、材料、工艺有较大的改变，可能影响产品性能时；b.
c.国家质检监督机构提出进行型式检验要求时。所抽检的取土器，按本标准所规定的检验项目必须全部合格，型式检验方为通过。正式生产时，产品积累一定数量后进行抽检，抽检数量为2%，不足100件时，不应少于两件。当有不合格产品时要加倍抽检，如果仍有不合格，必须进行逐件检验。6.2出厂检验是对三重管单动回转取土器主参数、特殊梯形螺纹连接、排气及排水阀开启灵活、外管转动灵活、管靴内外径和刃角的检验。产品经检验合格后方准出厂。7标志、包装、运输、购存
在产品的明显部位，应有产品名称、型号、规格、制造厂家标志。7.2包装
包装按JG/T5012规定执行。
7.3运输
在运输过程中，产品应置于包装箱内，不得裸露运输，并应采取防潮、防碰撞、防挤压等措施。不得与酸、碱物品混合装运。
老品应放在千燥通风的库房内，不得与酸碱物品混合堆放附加说明：
本标准由建设部标准定额研究所提出。本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械综合研究所归口。本标准由建设部综合勘察研究院、中国兵器工业北方勘察研究院负责起草。本标准主要起草人张文秀、崔建民、乔桂芳。本标准委托中国兵器工业北方勘察研究院负责解释。bzsosO.cOm
