GB/T 38783-2020
基本信息
标准号： GB/T 38783-2020
中文名称：贵金属复合材料覆层厚度的扫描电镜测定方法
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2311837
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 38783-2020.Method of coating thickness determination for precious metal composites by scanning electron microscope.
1范围
GB/T 38783规定了各类贵金属复合材料覆层厚度的扫描电镜测量方法。
GB/T 38783适用于10nm~200μum的覆层厚度测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 13298-2015金属显微组织检验方法
GB/T 16594微米级长度的扫描电镜测量方法通则
GB/T 17359微束分析能谱法定量分析
GB/T 17722-1999金覆盖层厚度的扫描电镜测量方法
GB/T 20307纳米级长度的扫描电镜测量方法通则
3术语和定义
下列术语和定义适用于本文件。
3.1
聚焦离子束 focused ion beam;FIB
将液态金属离子源产生的金属离子(Ga离子),通过离子枪加速、聚焦后形成离子束流。
3.2
双束电子显微镜 dual beam electron microscope
在扫描电子显微镜(聚焦电子束)中还安装了聚焦离子束(FIB)系统的显微镜。
3.3
气体注入系统 gas injection system;GIS
在双束电子显微镜中集成的用于储存和释放各种类型金属或非金属气体化合物的硬件系统。
注:可以通过电子束或离子束对注人气体进行诱导气相沉积,在样品表面形成特定金属或非金属的保护层或图案，也可以使用电子束或离子束对其进行诱导刻蚀以达到增强刻蚀的目的。
3.4
共焦点 beams coincidence
在双束电子显微镜中电子束和离子束焦平面的交点,在该高度位置上可同时实现离子束的精确加工与电子束的清晰成像。
1范围
GB/T 38783规定了各类贵金属复合材料覆层厚度的扫描电镜测量方法。
GB/T 38783适用于10nm~200μum的覆层厚度测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 13298-2015金属显微组织检验方法
GB/T 16594微米级长度的扫描电镜测量方法通则
GB/T 17359微束分析能谱法定量分析
GB/T 17722-1999金覆盖层厚度的扫描电镜测量方法
GB/T 20307纳米级长度的扫描电镜测量方法通则
3术语和定义
下列术语和定义适用于本文件。
3.1
聚焦离子束 focused ion beam;FIB
将液态金属离子源产生的金属离子(Ga离子),通过离子枪加速、聚焦后形成离子束流。
3.2
双束电子显微镜 dual beam electron microscope
在扫描电子显微镜(聚焦电子束)中还安装了聚焦离子束(FIB)系统的显微镜。
3.3
气体注入系统 gas injection system;GIS
在双束电子显微镜中集成的用于储存和释放各种类型金属或非金属气体化合物的硬件系统。
注:可以通过电子束或离子束对注人气体进行诱导气相沉积,在样品表面形成特定金属或非金属的保护层或图案，也可以使用电子束或离子束对其进行诱导刻蚀以达到增强刻蚀的目的。
3.4
共焦点 beams coincidence
在双束电子显微镜中电子束和离子束焦平面的交点,在该高度位置上可同时实现离子束的精确加工与电子束的清晰成像。
标准图片预览
标准内容

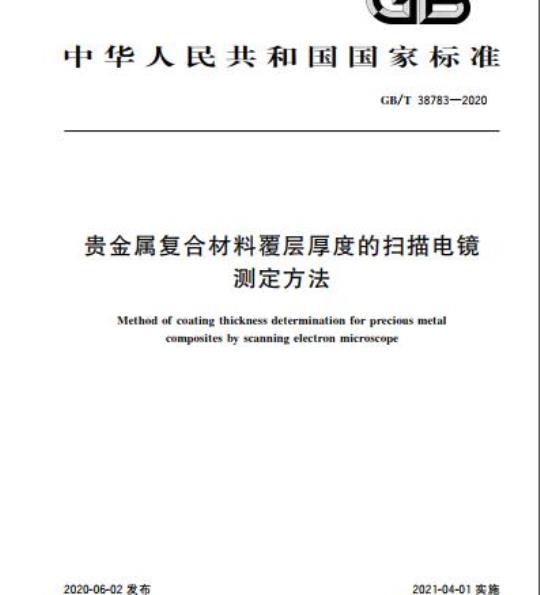

ICS 77.120.99
中华人民共和国国家标准
GB/T38783—2020
贵金属复合材料覆层厚度的扫描电镜测定方法
Method of coating thickness determination for precious metalcompositesbyscanningelectronmicroscope2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2021-04-01实施
本标准按照GB/T1.1—2009给出的规则起草本标准由中国有色金属工业协会提出本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。GB/T38783-—2020
本标准起草单位：贵研铂业股份有限公司、贵研检测科技（云南）有限公司、国合通用测试评价认证股份有限公司、广东省工业分析检测中心、北京有色金属与稀土应用研究所、南京市产品质量监督检验院、郴州市场商品质量监督检验所、国标（北京）检验认证有限公司本标准主要起草人：毛端、甘建壮、陈雯、陈国华、左玉婷、伍超群、王峰、高瑞峰、张靖、张卓佳、刘坤鹏、王一晴、赖丽君、毕勤嵩、金娅秋、马媛、夏雯、张丽民、齐岳峰、张吉明。1
1范围
贵金属复合材料覆层厚度的扫描电镜测定方法
本标准规定了各类贵金属复合材料覆层厚度的扫描电镜测量方法本标准适用于10nm200μm的覆层厚度测量。规范性引用文件
GB/T38783-—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T13298—2015金属显微组织检验方法GB/T16594微米级长度的扫描电镜测量方法通则GB/T17359
9微束分析能谱法定量分析
GB/T17722—1999金覆盖层厚度的扫描电镜测量方法GB/T20307
3术语和定义
纳米级长度的扫描电镜测量方法通则下列术语和定义适用于本文件。3.1
聚焦离子束focusedionbeamFIB
将液态金属离子源产生的金属离子（Ga离子），通过离子枪加速、聚焦后形成离子束流。3.2
dualbeamelectronmicroscope
双束电子显微镜
在扫描电子显微镜（聚焦电子束）中还安装了聚焦离子束（FIB)系统的显微镜。3.3
气体注入系统gasinjectionsystemGIS在双束电子显微镜中集成的用于储存和释放各种类型金属或非金属气体化合物的硬件系统。注：可以通过电子束或离子束对注人气体进行诱导气相沉积，在样品表面形成特定金属或非金属的保护层或图案，也可以使用电子束或离子束对其进行诱导刻蚀以达到增强刻蚀的目的3.4
共焦点beams coincidence
在双束电子显微镜中电子束和离子束焦平面的交点，在该高度位置上可同时实现离子束的精确加工与电子束的清晰成像。
4方法提要
根据样品的覆层厚度选择相应的覆层截面制备方法，厚度处于10nm～2μm选择FIB法，厚度处GB/T38783—2020
于1um～200um选择镶嵌法（交叉范围两种方法均可采用）。然后将制备出的覆层截面用扫描电子显微镜对其进行直接观察和测量，最后计算出覆层的平均厚度。5仪器设备
5.1扫描电子显微镜（镶嵌法）或双束电子显微镜。根据样品覆层厚度情况，选择适合的扫描电子显微镜或双束电子显微镜。微米级覆层测量按照GB/T16594执行；纳米级覆层测量按照GB/T20307执行。
5.2离子溅射仪。
5.3金相显微镜。
5.4超声波清洗机。
5金相镶嵌机。
6试验方法
6.1镶嵌法
6.1.1取样
将待测的贵金属复合型材或器件截取具有覆层的部分，取样位置的覆层应具有完整性和代表性。6.1.2镶嵌前的准备
将取下的复合材料样品用超声波清洗机清洗干净，烘干备用。如果覆层厚度在10um以下应将样品表面镀上10μm厚度的镍或其他金属保护层.镍镀层配方按照GB/T17722-1999中附录A的规定执行。
6.1.3镶嵌
将复合材料样品进行镶嵌，按照GB/T177221999中6.1.3.1执行6.1.4试样截面的研磨与抛光
按GB/T13298一2015中第3章，将镶嵌试样取出，研磨与抛光至符合金相样品要求，6.2
FIB法
6.2.1取样
按照6.1.1执行。
6.2.2样品的安装
6.2.2.1水平安装法
将样品水平安装在平面样品台表面，样品有覆层的一面朝上。预倾斜安装法
将样品安装在具有两个斜面的倾斜样品台上，两个斜面分别倾斜54°和倾斜36°，样品应安装在倾斜36°的斜面上（短斜面），并且有覆层的一面朝上，安装方式见图1。样品顶端截面超出样品台尖端部分1mm左右
6.2.3制备前的准备
丝材样品
图1双倾斜样品台及样品的安装方式将样品放人双束电子显微镜的样品仓中，抽真空并预热FIB系统与GIS系统。6.2.4寻找共焦点
GB/T38783—2020
在电子束窗口下显示图像。将工作距离调到共焦点附近（一般为10mm），找到需要进行截面切割的位置，在适当的倍数下找到切割位置附近的一个特征点将其移动到视野中心，倾斜样品台7。倾斜过程中特征点发生移动·通过上下微调样品台Z轴（高度）将特征点移动回视场中心。样品台倾斜归零，归零过程中特征点不再移动说明共焦点已经找到。如果未找到共焦点重复以上过程。6.2.5电子束诱导沉积保护层
当样品的表面覆层厚度低干100nm时，需要进行电子束诱导沉积气体，在样品表面形成保护层（电子束诱导沉积对表面覆层损伤较小：如果表面覆层大于100nm可直接进行6.2.6步骤）。沉积过程样品处于水平位置，对于预倾斜安装样品则应倾斜36°使样品处于水平位置。沉积所采用的气体应选择与样品表面覆层不同的物质。然后插人预热好的GIS探针，在需要切割的位置上沉积一层保护层。沉积结束后撤出GIS探针。样品空间状态及推荐参数见图2和表1SEN
a）水平安装法
b）预倾斜安装法
电子束诱导沉积过程的样品空间状态图2月
GB/T38783—2020
表1电子束诱导沉积保护层推荐测试参数参数名称
电子束加速电压
电子束束流
沉积尺寸：长×宽×高
沉积时间
6.2.6FIB诱导沉积保护层
参数值
1kV5kV
15nA30nA
(10μm~20μm）×5μmX（1μm~3μm）4min
水平安装法将样品台倾斜52°，预倾斜安装法将样品台倾斜16°，使样品覆层表面正对离子束。插人GIS探针用FIB诱导沉积气体，形成保护层（气体应选择与样品表面覆层不同的物质，并在电子束诱导沉积保护层的相同位置进行沉积操作）。使用电子束窗口监控沉积效果。为避免样品损伤，使用FIB观察时应选择小束流（1.5pA～30pA）。FIB诱导沉积保护层结束后将GIS探针撤出。样品空间状态及推荐参数见图3和表2。
a）水平安装法
b）预倾斜安装法
图3FIB诱导沉积保护层的样品空间状态离子束诱导沉积保护层推荐测试参数表2
参数名称
离子束加速电压
离子束束流
沉积尺寸：长×宽×高
沉积时间
参数值
0.3nA~1nA
(10μm~20μm）×5μm×(lμm~3μm）3min
6.2.7FIB截面粗切
GB/T38783—2020
样品空间状态与6.2.6相同。选用一个大的离子束流，在保护层一侧选用顺序切割模式切出一个矩形区域，切割方向终止于保护层边缘，保持0.5m1um的距离。加工矩形区域深度比覆层厚度至少深出2um，宽度为深度的2倍～2.5倍，长度不低于保护层长度。样品空间状态及推荐参数见图4和表3。
水平安装法
切除部分
b）预倾斜安装法
图4离子束粗切过程中的样品空间状态3FIB截面粗切推荐测试参数
参数名称
离子束加速电压
离子束束流
切割深度
切割时间
6.2.8FIB截面精切
参数值
5nA~30nA
≥5μm
样品空间状态与6.2.6相同。从小到大依次选择离子束流，并选择精细切割模式在粗切的截面的基础上进行精细切割，切割方向终止于保护层内，不应将所有保护层全部切除。FIB精切分成多次进行，离子束流依次减小，最后使得截面平滑，覆层截面清晰显现，效果见图6。样品空间状态及推荐参数见图5和表4。
GB/T38783—2020
切除部分
a）水平安装法
图5离子束精切过程中的样品状态表4FIB截面精切推荐测试参数
参数名称
离子束加速电压
离子束束流
切割深度
切割时间
一训除部分
预倾斜安装法
参数值
0.3nA~3nA
≥5μm
图6经过精切后得到覆层清晰的截面6.3拍摄前的准备
GB/T38783-—2020
拍摄前应用X射线能谱仪对样品覆层进行检查，确认所测覆层是否正确，按照GB/T17359执行对于多层覆层应确认是否存在覆层未显现的情况，如果发现未显现的覆层可以采用金相浸蚀（镶嵌法）或FIB照射蚀刻（FIB)使覆层显现。6.4获取照片
6.4.1镶嵌法
将待测覆层移动至视场中心，选取合适的放大倍数获取二次电子像或背散射电子像，拍摄的图像应具备好的衬度效果，复合界面明显，覆层可测量。保证被测覆层厚度放大至5mm以上。6.4.2FIB法
水平安装法是在样品台倾斜52°的情况下进行拍摄，预倾斜安装法的样品先将样品台倾斜回0°，以截面位置为中心旋转180°后倾斜54°，见图7。将待测覆层移动至视场中心，选取合适的放大倍数，获取二次电子像（SE）或背散射电子像（BSE），拍摄的图像应具备较好的衬度效果，复合界面明显，覆层可测量。保证被测覆层厚度放大至5mm以上。C
a）水平安装法
6.5局部覆层厚度的测量
b）预倾斜安装法
图7FIB法截面形貌拍摄过程的样品空间状态SIM
复合覆层上取若干具有代表性的部位进行测量（个数为i，且i≥5），每个样品至少在不同位置拍摄两张照片，如果需要重点考察覆层的均匀性时应在不同位置获取两张以上照片，每张照片至少测量两个局部覆层厚度。采用FIB法时根据样品实际情况，不局限于仅制备出一个覆层截面。测量出局部实际享度为工。如果样品是多层覆层，且不同覆层的厚度差异较天时，必须增加获取图片数量，以保证每个覆层都有一个适合的放大倍数照片以便进行测量。对于倾斜样品的测量，需要使用截面测量方法。如果扫描电子显微镜或双束电子显微镜不具备截GB/T38783—2020
面测量功能时，其实际覆层厚度T，应经过换算才能得到，见图8，计算方法见式（1）和式（2）：T, =T'/sino
0=0+02
式中：
局部实际厚度，单位为微米（μm）或纳米（nm）；实测厚度，单位为微米（μm）或纳米（nm）；总倾斜角度，单位为度（）；
预倾斜角度，单位为度（°）；样品台倾斜角度，单位为度（）STM
图8倾斜的测量
7试验数据处理
按式(3)计算平均厚度：www.bzxz.net
式中：
平均厚度，单位为微米（um)或纳米（nm）；T一一局部的实际厚度，单位为微米（um）或纳米（nm）：所测局部实际厚度的数量。
8试验报告
试验报告一般包括以下内容：
a）样品信息，材料类型、来源和批次；b）试验设备型号，测试参数；
带标尺和测量的电镜照片；
.（2)
覆层厚度测量的最大值及最小值，覆层厚度的平均值；试验人员、审核人员及日期；
本标准编号；
其他。
GB/T38783—2020
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
