NB/T 10026-2016.The technical regulations of cluster well drilling for coalbed methane.
1范围
NB/T 10026规定了煤层气丛式井设计原则、钻井设备选型、钻具组合原则、轨迹控制、钻井液性能以及井控、固井、完井井口的要求。
NB/T 10026适用于煤层气丛式井的钻井设计、施工作业和资料验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
AQ 1081煤层 气地面开采防火防爆安全规程
SY/T 5396石油套管现场检验、 运输与贮存
SY/T 5412下 套管作业规程
SY/T 6396丛式井平 台布置及井眼防碰技术要求
SY/T 6426钻井井控技术规程
SY 6818煤层 气井钻井工程安全技术规范
3丛式井设计原则
3.1井场布置原则
3.1.1井场选址时应依据开发方案及地表条件，并结合地面建设需要，以满足生产和集输要求。
3.1.2应有利于减少钻前施工难度与工作量。
3.1.3应有 利于井间钻机搬迁或整拖的需要。
3.1.4应有利于降低钻井施工和井眼轨迹控制难度。
3.1.5井 场面积确定、井口布局应按照SYT 6396的规定执行。
3.1.6井场布置安全要求、环保要求按照AQ 1081的规定执行。
3.2丛式井排列原则
3.2.1平台井数及排列应根据煤层气地质条件、井网部署、地表条件、排采工艺要求等因素合理确定。
3.2.2依据施工、安全、管理最优化原则确定施工顺序。
3.23以各井防碰距离最大为原则，避免井组中的井眼轨迹在水平投影面上相交。
1范围
NB/T 10026规定了煤层气丛式井设计原则、钻井设备选型、钻具组合原则、轨迹控制、钻井液性能以及井控、固井、完井井口的要求。
NB/T 10026适用于煤层气丛式井的钻井设计、施工作业和资料验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
AQ 1081煤层 气地面开采防火防爆安全规程
SY/T 5396石油套管现场检验、 运输与贮存
SY/T 5412下 套管作业规程
SY/T 6396丛式井平 台布置及井眼防碰技术要求
SY/T 6426钻井井控技术规程
SY 6818煤层 气井钻井工程安全技术规范
3丛式井设计原则
3.1井场布置原则
3.1.1井场选址时应依据开发方案及地表条件，并结合地面建设需要，以满足生产和集输要求。
3.1.2应有利于减少钻前施工难度与工作量。
3.1.3应有 利于井间钻机搬迁或整拖的需要。
3.1.4应有利于降低钻井施工和井眼轨迹控制难度。
3.1.5井 场面积确定、井口布局应按照SYT 6396的规定执行。
3.1.6井场布置安全要求、环保要求按照AQ 1081的规定执行。
3.2丛式井排列原则
3.2.1平台井数及排列应根据煤层气地质条件、井网部署、地表条件、排采工艺要求等因素合理确定。
3.2.2依据施工、安全、管理最优化原则确定施工顺序。
3.23以各井防碰距离最大为原则，避免井组中的井眼轨迹在水平投影面上相交。
标准图片预览
标准内容

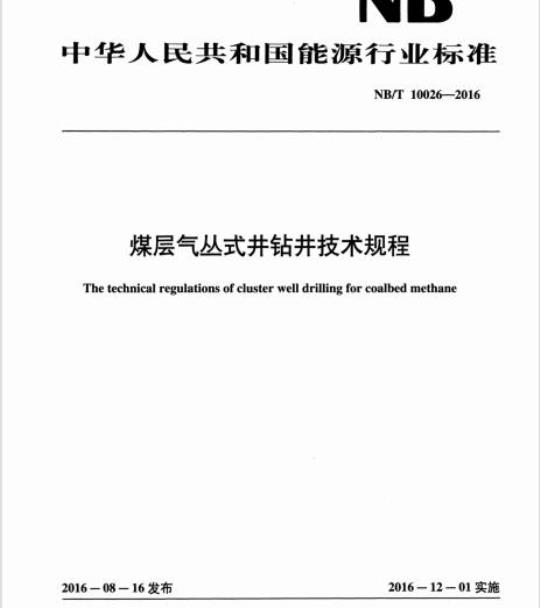

ICS75.020
