JB/T 6740.3-1993
基本信息
标准号： JB/T 6740.3-1993
中文名称：小型全封闭制冷电动机—压缩机用电流式起动继电器
标准类别：机械行业标准(JB)
英文名称： Current-type starting relay for small fully enclosed refrigeration motors-compressors
标准状态：现行
发布日期：1993-08-21
实施日期：1993-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：2434098
标准分类号
中标分类号：电工>>电气设备与器具>>K65其他电气器具
关联标准
出版信息
出版社：机械工业出版社
页数：7页
标准价格：14.0 元
出版日期：1993-10-01
相关单位信息
起草人：杨昭特、王燕翔
起草单位：机械工业部广州电器科学研究所
归口单位：全国电器附件标准化技术委员会
提出单位：全国电器附件标准化技术委员会
发布部门：中华人民共和国机械工业部
标准简介
本标准规定了小型全封闭制冷电动机一压缩机用电流式起动继电器(以下简称起动器)的术语、产品分类、技术要求、试验方法、检验规则、标志、包装、运轴和贮存。本标准适用于安装在家用和类似用途的制冷器具用全封闭制冷电动机一压缩机外壳表面的电流式起动器。 JB/T 6740.3-1993 小型全封闭制冷电动机—压缩机用电流式起动继电器 JB/T6740.3-1993 标准下载解压密码：www.bzxz.net

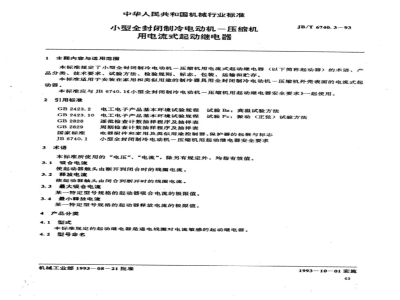

标准图片预览
标准内容
中华人民共和国机械行业标准
小型全封闭制冷电动机一压缩机用电流式起动继电器
主题内容与适用范围
JB/T 6740.3-93
本标准规定了小型全封闭制冷电动机一压缩机用电流式起动继电器（以下简称起动器）的术语、产品分类、技术要求、试验方法、检验规则、标志、包装、运输和存。本标准适用于安装在家用和类似用途的制冷器具用全封闭制冷电动机一压缩机外壳表面的电流式起动器。
本标准应与JB6740.1《小型全封闭制冷电动机一压缩机用起动继电器安全要求》起使用。2引用标准
电工电子产品基本环境试验规程试验Ba：高温试验方法GB2423.10
电工电子产品基本环境试验规程试验Fc：报动（正弦）试验方法GB2828
GB2829
国家标准
3术语
逐批检查计数抽样程序及抽样表周期检查计数抽样程序及抽样表电器附件和家用及类似用途控制器、保护器的包装与标志小型全封闭制冷电动机一压缩机用起动继电器安全要求本标准所使用的“电压”、“电流”，除另有规定外，均指有效值。3.1吸合电流
使起动器触头由断开到闭合时的线圆电流。3.2释放电流
使起动器触头由闭合到断开时的线图电流。3.3最大吸合电流
某一特定型号规格的起动器吸合电流的极限值。3.4量小释放电流
某一特定型号规格的起动器释放电流的极限值。4产品分类
4.1型式
本标准规定的起动继电器是通电线圈对电流敏感的起动继电器。4.2型号命名
机械工业部1993-08-21批准
1993-10-01实施
JB/T6740.3-93
设计序号，用汉语拼音字母A,B.C表示改进设计顺序。规格代号，用三位数字表示。
结构型式代号，用一位数字表示。产品类别代号，用字每QL表示。型号说明：
产品类别代号—-QL表示电流式起动器结构型式代号~2表示2孔插入式，3表示3孔插入式。规格代号—用电流式起动器的最大吸合电流值来表示，其对应的最小释放电流值，详见表1的规设计序号一第一次设计用A，第二次设计用B.。示例：
QL2一1.12B表示最大吸合电流为1.12A，最小释放电流为0.96A，结构为两孔插入式，第二次设计的电流式起动器。
4.3基本参数
电流式起动器的基本系列与参数按表1所列的数值优选。表
最大吸合电流
最小释放电流
最大吸合电流
最小释放电流
最大吸台电流
安装尺寸、结构与外形
JB/T 6740.393
续表1
最小释放电流
最大吸合电流
最小释放电流
两孔插入型起动器的安装尺寸见图1（360W以上的电动机一压缩机用的除外）。外形、结构应与生产厂的生产图样相一致。与外电路有电气连接的端子尺寸应为6.3mm×0.8mm。11.66
两孔插入型
两孔插入型
技术要求
起动器应符合本标准和JB6740.1，并按规定程序批准的产品图样和技术文件制造。65
5.2起动器在下列条件下应能正常工作，n.
周围空气温度-10～43℃；
JB/T6740.3-93
空气相对湿度不大于90%(25℃时)；b.
电源电压为额定电压，频率为额定频率；起动器重垂线倾斜角在0(°)～10()内；周围无腐蚀性、易燃易爆气体与导电尘埃。5.3外观要求
5.3.1起动器的金属件不得有裂纹、镀层脱落及锈蚀，线圈焊点牢固美观，端子无松动。5.3.2塑料件表面应光滑、平整、色泽均匀、无裂纹、划痕和凸陷。5.3.3漆包线无损伤、漆层无脱落。5.4插拔力
起动器与压缩机的联接若悬插接连接，对两极插孔，其插人力应小于90N，拔出力应大于25N。5.5吸合电流与释放电流
a.起动器的吸合电流应小于或等于表1所规定的相应值；b.起动器的释放电流应大于或等于表1所规定的相应值。5.6振动
起动器按6.7条的振动试验后应无破损，端于应无松动，并符合第5.5条要求。5.7跌落
起动器按6.8条的跌落试验后，外观应无裂纹，端子无松动，并符合第5.5条要求。5.8耐高温
起动器按6.9条的高温试验后，外观应无变形、起泡、裂纹，端子应无松动，并符合第5.5条要求。5.9电寿命
起动器按6.10条的电寿命试验后，应符合第5.5条要求。试验期间试样不允许出现烧焦、起火、变形、触点粘连等故障。
6试验方法
6.1试验环境条件
除非另有规定，试验环境条件应满足下列要求：温度20士5℃
相对湿度45%~75%
大气压力86106kPa
6.2试验用仪器和量具
除非标准中另有规定，测试仪器的准确度如下：a
电工测量仪表准确度不低于0.5级(兆欧表除外)；出厂检验时其准确度不低于1.0级；热工仪表准确度不低于0.5级或有0.2℃C分率的温度指示器；出厂检验时不低于1.0级或1℃Cb.
的分辨率；
c.游标卡尺的分辨率为0.02mm或用于分尺。6.3外观检查
目视、手感检查起动器外观，应符合5.3条要求。6.4外形尺寸及安装尺寸检查
用游标卡尺测量，应符合第4.4条的规定。6.5插拔力的检测
在插拔力测试仪上装上起动器用标准插头（见图2)，以100～300mm/min的速度插入和拔出，测量66
JB/T 6740.393
第1次插入力及第6次的拔出力，应符合第5.4条的规定。0.25±25
20099T
7.3±0.08
6.6吸合电流与释放电流检测
R0.61±0.051
#8-808
材料：T10
硬度：HRC60～62
材料：T10
硬度：HRC6062
试验原理图见图3，电源用频率为额定频率，容量为150VA以上的可调电源，起动器固定在无振动的试验台上。通过指示灯L的电流不大于0.2A。指示灯L两端的电压为36V。在1，3端接上可调电源，起动器线圈的电流值从零开始逐步增大，指示灯亮的间，电流表A所显示的数值为被测试样的吸合电流值。然后逐步减少电流，指示灯刚灭瞬间，电流表A所显示的数值为被测试详的释放电流值。
试验结果应符合第5.5条的规定。32
6.7振动试验
L指示灯
A一电流表
试验方法按GB2423.10进行，将起动器固定在振动试验台上以振幅为1.5mm，频率为25～30Hz在三个互相垂直的方向上各振动1h后，应符合第5.6条的规定。6.8跌落试验
将起动器单个装在4mm厚的瓦楞纸盒内沿三个相互垂直的方向从600mm高自由跌落在水泥地面上各一次，跌落后应满足第5.7条要求。6.9高温试验
试验方法按GB2423.2进行，将试样放入恒温箱中升温至80℃，再以2℃/min的速率升温至120℃，保温4h，取出试样放入20士5℃的环境中2h，试验结果应符合第5.8条的规定。6.10电寿命试验
6.10.1试验原理见图3
6.10.2试验方法
JB/T 6740. 393
将试样插接在电寿命试验台上，起动器线圈通电1s，断电5s为一周期。线圆电流调到最大吸合电流值，触点间通过8A电流，功率因数为0.5。通断30万周期试验后应符合第5.9条的规定。但分别在1万、5万、10万、20万周期时也应取下检测，结果应符合第5.9条的规定。注：该试验可在实际负载下进行。检验规则
起动器检验分出厂检验和型式检验7.1出厂检验
产品经出厂检验合格方能出厂。出厂检验的项目见表2和表3。7.1.1出厂检验的性能项目见表2。按GB2828的规定，采用正常检查一次抽样方案进行检查，合格质量水平AQL和检查水平见表2，如有特殊要求亦可由生产厂和订货方协议确定。表2
外观检查
外形尺寸
标志检查
吸合电流
释放电流
插拔力
本标准章、条
技术要求
试验方法
检查水平
-般检查水平I，正常检查一次抽样方案，7.1.2出厂检验的安全项目见表3，抽样方案参照GB2828，~-但只要出现一台项不合格，就判该批产品为不合格。表3
7.2型式检验
绝缘电阳
电气强度
在下列情况时，应进行型式检验新产品试制定型时；
JB6740.1所属章、条
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；停产半年后恢复生产时；
连续生产的产品，一年进行一次；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验要求时：注：电寿翁试验仅在a、b情况下才进行。型式检验的试样应从检验合格的批量中任意抽取。7.2.2
型式检验项目包括性能项目与安全项目。7.2.3型式检验的性能项目、分组顺序及试样数见表4，按GB2829判别水平1的一次抽样方案，不合格质量水平RQL=30（样本大小；n=3)，判别组数，Ae=0，Re=1，试验按顺序进行。：型式检验的安全项目、分组顺序、试样数及评定，按JB6740.1中的规定执行，但与表4中相同7. 2.4
的项目不重复做试验。
包装箱
外形尺寸
插拔力
吸合电流
释放电流
耐高温
电寿命
JB/T6740.3-93
本标准条款Www.bzxZ.net
技术要求
试验方法
试样数
如型式检验不合格，则应停止出厂，即时分析原因，提出处理方法直到新的型式检验合格为止。经型式检验的试样不得作为合格品出厂。标志、包装、运输、贮存
起动器应在合适的位置上清晰标出下列内容，并符合JB6740.1的有关规定。a.
厂名或商标；
产品型号
8.2包装
1起动器的包装应符合国家标准《电器附件和家用及类似用途控制器、保护器的包装与标志》的规8.2.1
格证。
起动器的小包装盒内有与其外形尺寸适宜的硬纸隔层或泡沫塑料盒，并附有产品说明书和产品合合格证上应用不易褪色颜料标明产品商标、型号、规格、生产日期、质检编号。小包装盒放在大包装箱内，大包装箱用瓦楞纸制作，大包装箱应牢固可靠，有防潮防振措施。大包装箱外壁应用不易趣色颜料标明下列内容，产品名称；
产品型号、规格；
产品数量：
毛重；
体积：长X宽X高；
防潮、防振、迭层等标志；
制造日期；
制造单位名称；
制造单位通讯地址。
8.3运输
包装后的起动器应适合任何运输工具运输，应避免重压、雨淋、跌、摔、滚动。8.4存
JB/T6740.393
包装好的起动器应贮存在通风良好，环境温度为一10～40℃，相对湿度小于80%（25℃时）的库房中，周围应无腐蚀性、放射性、易燃易爆及有毒物品。附加说明：
本标准由全国电器附件标准化技术委员会提出并归口。本标准由机械工业部广州电器科学研究所负责起草。本标准主要起草人杨阳待、王燕翔。70
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
