GB/T 17045-2020
基本信息
标准号： GB/T 17045-2020
中文名称：电击防护 装置和设备的通用部分
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：18460161
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 17045-2020.Protection against electric shock-Common aspects for installations and equipment.
1范围
GB/T 17045是基础的安全出版物,主要用于技术委员会根据IECGuide104和ISO/IECGuide51规定的原则编写标准。
GB/T 17045不作为独立的标准来使用。
依据IECGuide104.技术委员会在起草、修改或修订其出版物时需要使用IEC61140等基础的安全出版物。
GB/T 17045适用于人和家畜的电击防护。其目的在于给出电气装置.系统和设备所通用的,或它们之间在配合上所需的基本原则和要求。关于电压或电流值或电流的类型.本标准未做限制，而频率则要求不超过1 000 Hz.
本标准中有些条款涉及低压和高压系统、装置和设备。本标准的低压的额定电压不超过交流1 000 V或直流1 500 V。高压的额定电压超过交流1 000 V或直流1 500 V.
需要指出,为了有效地设计和选择保护措施,需考虑可能出现的电压类型及波形，即交流或直流电压、正弦的.瞬态的、相位控制、叠加直流以及这些波形可能组成的混合型。装置或设备可能影响电压波形，比如变流器或变频器。在正常和故障条件下的电流取决于上述电压。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 13870.1-2008电流对人 和家畜的效应第1部分:通用部分(IEC TS 60479-1 : 2005,IDT)
GB/T 16935.1-2008低 压系统内设备的绝缘配合第1部分:原理、要求和试验(IEC 60664-1:2007 ,IDT)
1范围
GB/T 17045是基础的安全出版物,主要用于技术委员会根据IECGuide104和ISO/IECGuide51规定的原则编写标准。
GB/T 17045不作为独立的标准来使用。
依据IECGuide104.技术委员会在起草、修改或修订其出版物时需要使用IEC61140等基础的安全出版物。
GB/T 17045适用于人和家畜的电击防护。其目的在于给出电气装置.系统和设备所通用的,或它们之间在配合上所需的基本原则和要求。关于电压或电流值或电流的类型.本标准未做限制，而频率则要求不超过1 000 Hz.
本标准中有些条款涉及低压和高压系统、装置和设备。本标准的低压的额定电压不超过交流1 000 V或直流1 500 V。高压的额定电压超过交流1 000 V或直流1 500 V.
需要指出,为了有效地设计和选择保护措施,需考虑可能出现的电压类型及波形，即交流或直流电压、正弦的.瞬态的、相位控制、叠加直流以及这些波形可能组成的混合型。装置或设备可能影响电压波形，比如变流器或变频器。在正常和故障条件下的电流取决于上述电压。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 13870.1-2008电流对人 和家畜的效应第1部分:通用部分(IEC TS 60479-1 : 2005,IDT)
GB/T 16935.1-2008低 压系统内设备的绝缘配合第1部分:原理、要求和试验(IEC 60664-1:2007 ,IDT)

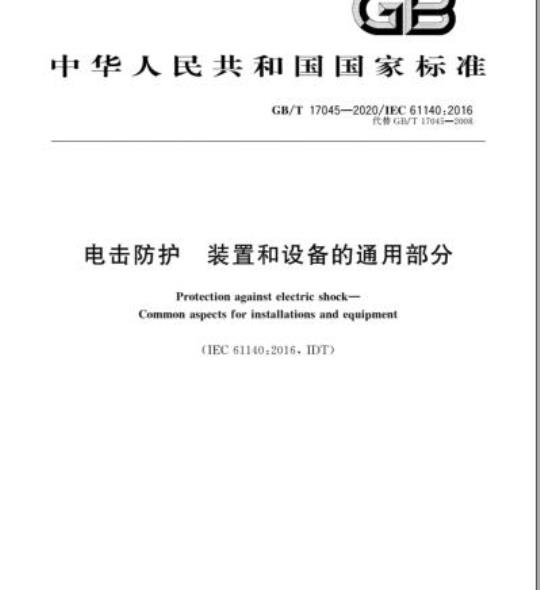

标准图片预览
标准内容
ICS13.260;29.020;91.140.50
K09:C67:Q77
中华人民共和国国家标准
GB/T17045—2020/IEC61140:2016代替GB/T17045-—2008
电击防护
装置和设备的通用部分
ProtectionagainstelectricshockCommon aspects for installations and equipment（IEC61140:2016，IDT)
2020-03-31发布
国家市场监督管理总局
国家标准化管理委员会
2020-10-01实施
规范性引用文件
术语和定义
电击防护的基本规则
4.2正常条件·
单一故障条件
附加防护
电灼伤防护
不影响健康的生理效应的防护
5防护规定（防护措施要素）
基本防护的规定·
故障防护的规定
加强防护的规定：
附加防护的规定
6防护措施
概述·
采用自动切断电源的防护
采用双重的或加强绝缘的防护
采用保护等电位联结的防护
采用电气分隔的防护
采用非导电环境的防护（低压）采用SELV系统防护
采用PELV系统防护
采用限制稳态接触电流和能量的防护附加防护
其他防护措施
电气装置内的电气设备及其防护规定的配合7.1免费标准bzxz.net
0类设备
I类设备
GB/T17045—2020/IEC61140:201610
GB/T17045—2020/IEC61140:20167.4ⅡI类设备
7.5Ⅲ类设备
7.6接触电流及保护导体电流
高压装置的安全和最小间距以及危险警示功能接地
特殊操作和维护条件
预期手动操作的器件及更换的部件8.3隔高后的电气数据
8.4隔离电器：
附录A（资料性附录）
参考文献
术语索引
用防护规定实现防护措施一览表·23
本标准按照GB/T1.1一2009给出的规则起草。GB/T17045—2020/IEC61140:2016本标准代替GB/T17045—2008电击防护装置和设备的通用部分》，与GB/T17045—2008相比，主要技术变化如下
一增加了IEC60449（建筑物电气装置的电压区段）的内容（见4.2）：一增加了将规定和措施很好地进行了区分的内容（见3.44、3.45和附录A）；一增加了心室纤维性题动以外的其他效应（见4.6和7.6.5）；一增加了附加防护的内容（见5.5和6.10）；一增加了将特低电压（ELV)定义为低压（LV)的一部分的内容（见4.2）：一增加了适用于低压自动切断电源的隔离电器的要求（见8.4）：一将保护导体中电流相关要求修改并移至标准正文（见7.6.3）。本标准使用翻译法等同采用IEC61140：2016电击防护装置和设备的通用部分》。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：-GB/T156—2017标准电压（IEC60038：2009.MOD）：-GB/T311.1—2012
GB/T311.2—2013
绝缘配合第1部分：定义、原则和规则（IEC60071-1：2006，MOD)：绝缘配合第2部分：使用导则（IEC60071-2：1996，MOD）；-GB/T1985—2014高压交流隔离开关和接地开关（IEC62271-102：2001+A1:2011，MOD）：-GB/T40262019
人机界面标志标识的基本和安全规则设备端子、导体终端和导体的标识(IEC60445:2017.IDT)；
外壳防护等级（IP代码)(IEC60529：2013.IDT)；-GB/T4208—2017
-GB/T5465.2—2008
电气设备用图形符号第2部分：图形符号（IEC60417DB：2007.IDT)；-GB/T12113—2003
接触电流和保护导体电流的测量方法（IEC60990：1999.IDT）-GB/T13870.5—2016
电流对人和家畜的效应第5部分：生理效应的接触电压阅值(IECTR60479-5:2007.IDT);
-GB/T164992017
电工电子安全出版物的编写及基础安全出版物和多专业共用安全出版物的应用导则（IECGuide104:2010.NEQ）：GB/T16935（所有部分）低压系统内设备的绝缘配合[IEC60664（所有部分)]：GB/T20002.4一2015标准中特定内容的起草第4部分：标准中涉及安全的内容（ISO/IECGuide 51:2014,MOD)
本标准做了下列编辑性修改：
-将IEC61140：2016的附录B改为术语索引；一由于IEC61140：2016的附录C的内容与我国无关，在本标准中删去。本标准由全国建筑物电气装置标准化技术委员会（SAC/TC205）提出并归口本标准起草单位：中机中电设计研究院有限公司、优利德科技（中国）有限公司、施耐德电气（中国）有限公司、西门子（中国）有限公司、罗格朗低压电器（无锡）有限公司、西安智恒电器科技有限公司本标准主要起草人：陈彤、王增尧、焦建雷、唐颖、刘洋、胡宏宇、毛翔、陈佩华。本标准所代替标准的历次版本发布情况为：GB/T17045—1997、GB/T17045-—2006.GB/T17045—2008。1范围
GB/T17045—2020/IEC61140:2016电击防护装置和设备的通用部分本标准是基础的安全出版物，主要用于技术委员会根据IECGuide104和ISO/IECGuide51规定的原则编写标准。
本标准不作为独立的标准来使用。依据IECGuide104·技术委员会在起草、修改或修订其出版物时需要使用IEC61140等基础的安全出版物。
本标准适用于人和家畜的电击防护。其目的在于给出电气装置、系统和设备所通用的，或它们之间在配合上所需的基本原则和要求。关于电压或电流值或电流的类型，本标准未做限制而频率则要求不超过1000Hz。
本标准中有些条款涉及低压和高压系统、装置和设备。本标准的低压的额定电压不超过交流1000V或直流1500V。高压的额定电压超过交流1000V或直流1500V。需要指出，为了有效地设计和选择保护措施，需考虑可能出现的电压类型及波形，即交流或直流电压、正弦的、瞬态的、相位控制、叠加直流以及这些波形可能组成的混合型。装置或设备可能影响电压波形，比如变流器或变频器。在正常和故障条件下的电流取决于上述电压。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T13870.1一2008电流对人和家畜的效应第1部分：通用部分（IECTS60479-1：2005，IDT)
GB/T16935.1-2008低压系统内设备的绝缘配合第1部分：原理、要求和试验（IEC60664-1：2007.IDT)
GB/T16895.3—2017
低压电气装置第5-54部分电气设备的选择和安装接地配置和保护
导体（IEC60364-5-54：2011.IDT)ISO/IECGuide51：2014安全方面Guidelines for their inclusion in standards)标准中包括安全因素的编写导则（SafetyaspectsIEC60038标准电压（IECstandardvoltages）IEC60068（所有部分）环境试验（Environmentaltesting）IEC6oo71-1绝缘配合第1部分：定义、原则和规则（Insulationcoordination一Part1：Defini-tions,principlesandrules)
TEC60071-2绝缘配合第2部分：使用导则（Insulationcoordination一Part2：Applicationguide)
IEC60417设备使用的图形符号（Graphicalsymbolsforuseonequipment）TEC60445人机界面标志标识的基本和安全规则设备端子和导体终端的标识（Basicandsafetyprinciplesforman-machineinterfacemarkingand identification-ldentification of equipmenttermi-GB/T17045—2020/IEC61140:2016nals,conductor terminations and conductors)IECTR60479-5电流对人和家畜的效应第5部分：生理效应的接触电压阅值（Effectsofcurrent on human beings and livestock-Part 5:Touch voltage threshold values for physiologicaleffects)
IEC60529外壳防护等级（IP代码）[Degreesofprotectionprovidedbyenclosure（IPCode）］低压系统内设备的绝缘配合（InsulationcoordinationforequipmentIEC60664（所有部分）
within low-voltage systems)
TEC6o721（所有部分）环境条件的分类（Classificationofenvironmentalconditions）IEC60990接触电流和保护导体电流的测量方法（Methodsofmeasurementoftouchcurrentandprotective conductor current)IECTS61201：2007约定接触电压限值的使用应用导则（Useofconventionaltouchvoltagelimits—Applicationguide)
IEC62271-102高压开关设备和控制设备第102部分：高压交流隔离开关和接地开关（Highvoltage switchgear and controlgear-Part 1o2:Alternating current disconnectors and earthing swit-ches)
TECGuide104安全出版物的编写及基础安全出版物和多专业共用安全出版物的应用导则（Thepreparation of safety publications and the use of basic safety publications and group safety publica-tions)
3术语和定义
下列术语和定义适用于本文件。3.1
电击electricshock
电流通过人体或家畜而引起的生理效应。注1：生理效应包括感知、肌肉收缩及痉李、呼吸困难、心脏功能紊乱、复直、心脏骤停、呼吸停止、灼伤或其他细胞损伤。
注2：本标准不考虑由电磁场引起的生理效应。［来源：GB/T2900.73—2008.195-01-04，修改—一“通过人体或家畜”代替了“人和动物的身体”，添加注2]。
基本防护basicprotection
无故障条件下的电击防护。
［[来源GB/T2900.73—2008,195-06-01]3.1.2
故障防护
faultprotection
单一故障条件下的电击防护。
［来源：GB/T2900.73—2008.195-06-02］3.1.3
additional protection
附加防护
基本防护和/或故障防护之外的电击防护。［来源：GB/T2900.71—2008，826-12-07，修改-2
“电击防护”代替了“保护措施”。3.1.4
单一故障条件singlefaultcondition单一电击防护措施失效或某一个故障导致危险的情况GB/T17045—2020/IEC61140:2016注，如果单一故障条件导致有一个或多个其他故障发生，所有的故障状态被视为单一故障条件。3.2
电气回路
electricalcircuit
电流能流过设置的器件或传导介质。注，参见有关建筑物电气装置的GB/T2900.71-2008，826-14-01，3.3
电气设备
electricalequipment
用于发电、变电、输电、配电或利用电能的设备，例如电机、变压器、开关设备和控制设备、测量仪器、保护器件、布线系统和用电设备。［来源：GB/T2900.71—2008.826-16-01］3.4
livepart
带电部分
正常运行中带电的导体或可导电部分，包括中性导体和中间导体，但按惯例不包括PEN导体、PEM导体或PEL导体。
注，本概念不意味着有电击危险，［来源：GB/T2900.73—2008.195-02-19.修改—“包括中性导体和中间导体”代替了“包括中性导体”
hazardous-live-part
危险的带电部分
在某些条件下能造成伤害性电击的带电部分注，高压周体绝缘的表面有可能出现危险电压·此时绝缘表面就被认为是危险的带电部分。［来源GB/T2900.73—2008.195-06-05］3.6
外露可导电部分
exposed-conductive-part
设备上能触及到的可导电部分，它在正常情况下不带电，但在基本绝缘损坏时带电。注：电气设备的可导电部分只能通过与带电的外露可导电部分接触时才能带电的不被视为是外露可导电部分，［[来源GB/T2900.73-2008，195-06-10］3.7
外界可导电部分
extraneous-conductive-part
非电气装置的组成部分，且易于引人电位可导电部分·该电位通常为局部地电位。［来源：GB/T2900.73—2008.195-06-11］3.8
接触电压
touchvoltage
（有效）接触电压（effective）touchvoltage人或家畜同时触及两个可导电部分之间的电压。注，有效的接触电压值可能受到与可导电部分发生电气接触的人或家裔的阻抗明显影响，［来源：GB/T2900.73一2008.195-05-11，修改——“人或家畜”代替了“人和动物的身体”3
GB/T17045—2020/IEC61140:20163.8.2
prospectivetouchvoltage
预期接触电压
人或家备未触及导电部分时，这些可能同时可触及的可导电部分之间的电压。［来源：GB/T2900.73—2008，195-05-09，修改——“人或家畜”代替了“人和动物的身体”3.9
touchcurrent
接触电流
当人或家畜触及电气装置或电气设备的一个或多个可触及部分时，通过其躯体的电流。［来源：GB/T2900.73—2008，195-05-21，修改——“人或家备”代替了“人和动物的身体”3.10
绝缘insulation
表征一个绝缘体实现其功能的各种性质。注1相关特性例如电阻、击穿电压，注2：绝缘有可能是固体、液体、气体（比如空气）及其组合，［来源：GB/T2900.83—2008，151-15-42，修改—“添加注2”
basicinsulation
基本绝缘
能够提供基本防护的危险带电部分上的绝缘。注：本概念不适用于仅用作功能性目的的绝缘，［来源GB/T2900.73—2008，195-06-06］3.10.2
附加绝缘
supplementaryinsulation
除了基本绝缘外，用于故障防护附加的单独绝缘。［来源：GB/T2900.73—2008，195-06-07]3.10.3
doubleinsulation
双重绝缘
既有基本绝缘文有附加绝缘构成的绝缘。［来源GB/T2900.73—2008，195-06-08]3.10.4
加强绝缘
reinforcedinsulation
危险带电部分具有相当于双重绝缘的电击防护的绝缘。注：加强绝缘可以由儿层不能按基本绝缘或附加绝缘单独测试的绝缘层组成［来源：IEC60050-195：1998，195-06-09，修改-—提供的“等级”.，删除］3.11
非导电环境
non-conducting environment
当人或家畜触及危险带电的外露可导电部分时，依靠环境（如绝缘墙或地板）的高阻抗和不存在接地的可导电部分来进行防护的措施。来源：GB/T2900.73一2008.195-06-21.修改—“家畜”代替了“动物”3.12
（电气）防护阻挡物
(electrically)protectiveobstacle防止人或家畜无意地接触带电部分的防护物，但不防止有意地直接接触。［来源GB/T2900.73一2008.195-06-16修改——“接触\代替了“直接接触”和介绍了“人或家畜接触的带电部分”丁
（electrically)protectivebarrier（电气）防护遮栏
GB/T17045-2020/IEC61140:2016防止人或家备从任何通常可接近方向接触带电部分的防护物。[来源GB/T2900.73一2008.195-06-15，修改—“接触\代替了“直接接触”和介绍了”人或家畜接触的带电部分”
（电气）保护外壳
（electrically)protectiveenclosure防护从任何方向接近带电部分并围住设备内部部件的电气外壳。注：此外，外壳对内部或外部的影响还具有防护作用，例如灰尘或水的进入，或防机械损坏，［来源GB/T2900.73—2008，195-06-14，修改—注］
伸臂范围
arm'sreach
—“带电部分”代替了“有害的带电部分”和添加了人从通常站立或活动的表面上的任一点延伸到人不借助任何手段，从任何方向能用手够到的最大范围。
［来源GB/T2900.73—2008,195-06-12］3.16
等电位联结
equipotential bonding
为等电位而电气连接多个可导电部分。注：等电位联结的有效性可能取决于联结中电流的额率。［来源GB/T2900.73—2008.195-01-10.修改——添加了注］3.16.1
protective-equipotential-bonding保护等电位联结
为了安全目的（例如电击防护）的等电位联结。注：功能性的等电位联结的定义见GB/T2900.73—2008.195-01-16，【来源：GB/T2900.732008.195-01-15.修改一介绍了“例如电击防护”和添加了注3.16.2
等电位联结端子
equipotential bondingterminal设备或器件上用来与等电位联结系统进行电气连接的端子。［来源GB/T2900.73—2008,195-02-32］3.16.3
protectivebondingterminal
保护联结端子
用于保护等电位联结的端子。
保护导体
protectiveconductor
为了安全目的，如电击防护中设置的导体。［来源GB/T2900.73—2008.195-02-09］3.16.5
PEconductor
PE导体
用手保护接地的保护导体。
［来源GB/T2900.73—2008.195-02-11，修改——术语的名称］5
GB/T17045—2020/IEC61140:20163.16.6
PENconductor
PEN导体
保护接地中性导体
兼有保护导体和中性导体功能的导体。［来源：GB/T2900.73—2008，195-02-123.16.7
PEM导体
PEMconductor
保护接地中间导体
兼有保护导体和中间导体功能的导体。［来源GB/T2900.73—2008.195-02-13］3.16.8
PELconductor
PEL导体
保护接地线导体
兼有保护接地导体和线导体功能的导体。［来源：GB/T2900.73—2008.195-02-14]3.16.9
保护联结导体
protectivebonding conductor
用于保护等电位联结的保护导体。［来源：GB/T2900.73—2008.195-02-10］3.16.10
线导体
lineconductor
相导体（交流系统）
极导体（直流系统）
phase conductors (in AC systems)pole conductors (in DC systems)正常运行时带电并能用于输电或配电的导体，但不是中性导体或中间导体。［来源GB/T2900.73—2008，195-02-08］3.16.11
中性导体
neutral conductor
电气上与中性点连接并能用于配电的导体。［来源GB/T2900.73—2008.195-02-06］3.17
电earth
地的概念意指地球及其所有自然物质。3.17.1
earth：ground(US)
接地（动词）
在系统、装置或设备的给定点与局部地之间做电连接。注，与局部地之间的连接可以是：一有意的；或
无意的；或意外的
及可以是永久性的或临时性的。3.17.2
参考地
reference earth;reference ground (US)不受任何接地配置影响的、视为导电的大地的部分，其电位约定为零。6
［来源GB/T2900.73—2008.195-01-01］3.17.3
(局部)地
(locaD)earth;(locaD)ground(Us)大地与接地极有电接触的部分，其电位不一定等于零。［来源：GB/T2900.73—2008.195-01-03］3.17.4
earthelectrode:groundelectrode(US)接地极
GB/T17045-2020/IEC61140:2016埋理人特定导电介质（如混凝土或焦炭)中，与地有电气接触的可导电部分。［来源GB/T2900.73—2008.195-02-01]3.17.5
本earthingconductor:groundingconductor(US)接地导体
系统、装置和设备中的给定点与接地极之间提供导电通路或部分导电通路的导体。［来源GB/T2900.73—2008.195-02-03］3.17.6
接地配置
earthingarrangementgroundingarrangement(US)系统、装置和设备的接地所包含的所有电气连接和器件。注：在高压侧，可能是局部设置的相互连接的接地极。［来源GB/T2900.73—2008.195-02-20，修改——添加了注］】3.17.7
保护接地
protective earthing:protective grounding(US)为了电气安全而将系统、装置或设备中的一点或多点接地。［来源：GB/T2900.73—2008.195-01-11]3.17.8
functional earthing:functional grounding(US)功能接地
除电气安全之外目的而将系统、装置或设备中的一点或多点接地。【来源：GB/T2900.73—2008.195-01-13］3.18
自动切断电源
automaticdisconnectionofsupply发生故障时，保护器件自动将受影响的一根或多根线导体断开。注，此处并非意味着切断电源系统的所有导体。［来源GB/T2900.73-2008.195-04-10，修改-3.19
enhanced protectiveprovision加强的防护规定
“发生故障时”代替了“故障”和添加了注］含有不少于两个独立的防护规定的可靠防护规定。3.20
(可导电的)屏蔽（体）
(conductive)screen;(conductive)shield (US)包封或分隔电路和/或导体的可导电部件。［来源：GB/T2900.73—2008.195-02-38]］3.21
(electrically)protective screen;(electrically)profective shield(US)（电气）保护屏蔽体
将电气回路和/或导体与危险的带电部分隔开的可导电屏蔽体。来源：GB/T2900.732008.195-06-177
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
