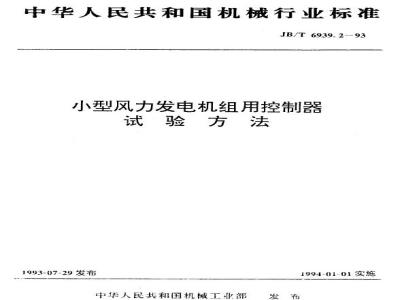

中华人民共和国机械行业标准
JB/T 6939.293
小型风力发电机组用控制器
试验方法
1993-07-29发布
中华人民共和国机械工业部
1994-01-01实施
中华人民共和国机械行业标准
小型风力发电机组用控制器
试验方法
1主题内容与适用范围
JB/T-6939.293
本标准规定了充电型小型风力发电机组用控制器的试验条件、试验内容和试验方法。本标准适用于充电型小型风力发电机组用控制器产品（以下简称控制器）。2引用标准
GB2423.10
3试验条件
电工电子产品基本环境试验规程试脸A：低溢试验方法电工电子产品基本环境试验规程试验B：高温试验方法电工电子产品基本环境试验规程试验Fc：报动（正弦）试验方法3.1若无特殊要求，控制器的全部试验应在常温环境中进行。3.2试验用仪器、仪表应经校验合格，并在检定周期内。其精度等级见附录A(参考件)。4试验内容和方法
4.1过压试验
4.1.1自动保护型控制器的过压保护功能试验4.1.1.1试验应按图1所示原理图进行接线。直流稳压器
控制器
4.1.1.2试验中所用直流稳压器的最高输出电压应不小于蓄电池组所允许过压值的1.2倍（以下试验中所用直流稳压器要求相同)。
4.1.1.3试验按下述步骤进行：
a将直流稳压器输出电压调整至蓄电池组额定电压值：缓慢调整直流稳压器，使其输出电压逐渐上升，直至控制器过压保护装置自动动作为止，此时b.
直滇电压表所指示电压值即为控制器过压保护的动作电压：继续缓慢调整直流稳压器，使其辅出电压逐渐下降，直至控制器过压保护装置自动恢复为止，此时直流电压表所指示电压值即为控制器过压保护的恢复电压：试验重复三次，将所测得的控制器过压保护的动作电压和恢复电压记入表1：d.
将三次测试结果的算术平均值记入表6。e.
机械工业部1993-07-29批准
1994-01-01实施
JB/T6939.2-93
4.1.2简易型控制器的过压指示功能试验4.1.2.1试验按图1所示原理图进行接线。4.1.2.2试验按下述步骤进行：
a.将直流稳压器输出电压调整至蓄电池组额定电压值：b.继续缓慢调整直流稳压器，使其输出电压逐渐提高，直至控制器指示过压为止，此时直流电压表所指示电压值即为控制器的过压指示电压值，试验重复三次，将结果填入表1：将三次测试结果的算术平均值记入表7。c
4.2欠压试验
4.2.1自动保护型控制器的欠压保护功能试验4.2.1.1试验按图1所示原理图进行接线。4.2.1.2试验按下述步骤进行：
将直流稳压器输出电压调整至蓄电池组额定电压值：a.
b。缓慢调整直流稳压器，使其输出电压逐渐下降，直到控制器欠压保护装置自动动作为止，此时直流电压表所指示电压值即为控制器欠压保护的动作电压，e.继续调整直流稳压器，使其输出电压缓慢上升，直到控制器欠压保护装置自动恢复为止、此时直流电压表所指示电压值即为控制器欠压保护的恢复电压d.试验重复三次，将所测得的控制器欠压保护的动作电压和恢复电压记入表1；e.将三次测试结果的算术平均值记入表6。4.2.2简易型控制器的欠压指示功能试验4.2.2.1试验按图1所示原理图进行接线。4.2.2.2试验按下述步骤进行：
a.将直流稳压器输出电压值调整至蓄电池组额定电压值；b.继续调整直流稳压器，使其输出电压缓慢下降，直至控制器指示欠压为止，此时直流电压表所指示电压值即为欠压指示电压值，试验重复三次，将结果填入表1；c将=次测试结果的算术平均值记入表7。4.3蓄电池组电压指示功能试验
4.3.1具有蓄电池组电压指示功能的自动保护型控制器，可按以下规定进行试验，4.3.2试验按图1所示原理图进行接线，4.3.3试验时，调整直流稳压器输出电压至电池组过压、欠压和正常运行电压，观测控制器能否正确指示过压，欠压和正常运行三种状态，结果记入表6，4.4电压调整率和电流调整率试验4.4.1对于直流输入型控制器，按图2所示原理图接线：对于交液输入型控制器，应按图2所示原理图，将三相调压变压器和直流电压表接在控制器内相应的测试点上，三相调压
变压器
整流器
V,--—多位效字电压表，K-
输出举
开关，R.
负款电阻
JB/T 6939.2—93
4.4.2试验电压调整率时，应在控制器的输入电压为额定电压时调整负载电阻，使负载电流等于额定值，此时测出控制器稳压输出端输出电压。然后调整三相调压变压器，使控制器的输入电压分别波动额定输人电压的十10%和一10%两点，测出控制器稳压输出端相应的输出电压。结果记入表2.试验三次，计算其算术平均值，按式(1)计算出电压调整率。8
式中：8—
电压调整率，%；
一稳压输出端额定输出电压，V；U.U
一输入端波动时稳压输出端的输出电压，VX100
取两次计算中的大值记入表6或表7（自动保护型控制器结果记入表6.简易型控制器结果记入表7，以下同）。
4.4.3试验电流调整率时，应维持控制器的输入电压为额定值，调整负载电阻使负载电流等于额定值，测出此时控制器稳压输出端输出电压。然后切断负载电阻，使负载电流为零，测出此时控制器稳压输出端输出电压。结果填入表2。试验三次，计算其算术平均值技式(2)计算出电流调整率，a-u-l
式中：8-
-电流调整率，%：
U-—负载电流为等时移压输出端的辅出电压，V。计算结果记入表6或表7。
4.5纹波电压试验
4.5.1纹波电压试验接线原理图如图2所示，但图中多位数字电压表换为交流旁伏表或电子示波器，其余不变。
4.5.2试验纹波电压时，维持控制器的输入电压为额定值，调整负载电阻使负载电流为额定值。此时交流毫伏表或电子示波器所测得的纹波电压即为控制器稳压输出端的纹波电压，结果填入表2。试验三次，将算术平均值记入表6或表7.4.6稳压输出端短路自动保护试验4.6.1试验线路原理图如图2所示。4.6.2试验时，调整三相调压变压器输出电压值+使其达到小型风力发电机额定输出电压值，将待测稳压输出端短路，观测短路自动保护动作时间，连续进行五次，测试结果填入表3。将五次算术平均值记入表6或表7。
4.7超载试验
4.7.1试验按图3所示原理图进行接线，图中可调电源的容量应不小于控制器配套机组最大输出功率的5倍。
可调电费
-开关：
控制器
-负教电用
主输出端
JB/T 6939.293
4.7.2控制器输入端超载试验时，应在控制器输入电压为额定值时、调整负载电阻，使负载电流为额定值。然后调整可调电源，使直流电压表和直流电流表1读数乘积（即控制器的输入功率)不小于控制器配套机组额定输出功率的2倍。历时5min，渊控制器的过压、欠压值，试验结果记入表4。4.7.3控制器输出端超载试验时，应在控制器输入电压为额定值时，调整负载电阻，使负载电流为额定输出电流的1.5倍。历时5min，测控制器的过压、欠压值，试验结果记入表4。试验结束后，将超载试验结果记入表6或表74.8温度试验
4.8.1低温试验
低温试验按GB2423.1中试验Ab规定的程序和试验条件进行。将被试样机置入试验箱（室）内，然后开动冷源使试验箱（室）温度保持在一20士3C，控制器负载连续工作16h。在此期间，每隔8h测控制器的过压、欠压值，将结果记入表5。4.8.2高温试验
高温试验按GB2423.2中试验Bb规定的程序和试验条件进行.将被试样机置入试验箱（室)内，然后将试验箱（室)升温，使其温度保持在40士3℃，控制器负载连续工作16h。每隔8h测控制器的过压、欠压值，将结果记入表5。
试验结束后，将温度试验结果记入表6或表7。4.9振动试验
振动试验应按GB2423.10规定的程序和试验条件进行。产品应能承受的振动条件是：振动频率为20Hz.振幅峰值为0.38mm，加速度峰值为6.0m/s，持续时间不少于10min，试验结果填入表4。试验结束后，将振动试验结果记入表6或表7。5试验报告
5.1在试验过程中，应及时整理有关数据和资料。试验结束后，应核实观察、测定和计算的结果，整理汇总，编写试验报告。
5.2试验报告应包括以下内容：
试验时间、地点：
试验目的：
被试样机主要技术参数：
测量仪器、仪表精度：
试验结果及分析；
结论。
被测样机型号：
生产厂家：
出厂编号：
测试项目
测试人：
被测样机型号：
生产厂家：
出厂编号：
动作电压
恢复电压
过压指示电压
动作电压
恢复电压
欠压指示电压
试项目
电压调整率
电流谢鉴率
纹设电压
测试人：
纹波电压
JB/T6939.2-93
表1过压测试和欠压测试记录表
表2稳压输出指标测试记录表
注：U.分别为输人电压款定资的110%及90%时的输出电压，2
测试时间：
测试地点：
复核人：
测试时间：
测试地点：
复核人：
算术平均值
算术平均值
被测样机型号：
生产厂家：
出厂编号：
试项目
短路自动保护
动作时间
剩试人：
被测样机型号：
生产厂家：
出厂编号：
群试项目
输入端超载试验
输出端赶载试验
娠动试验
群试人：
披副样机型号：
生产厂家，
出厂编号：
测试项目
低试验
高温试验
测试人：
JB/T6939.2-93
表3短路自动保护动作时间测试记录表测
表4超载试验和振动试验记录表
过压值
表5温度试验记录表
过压值
欠医值
过压值
测试时间：
测试施点：
算术平均值
复核人：
测试时间：
环境盘度：
测试地点，
过压值
复核人，
测试时间：
环境温度：
测试地点：
欠压值
复校人：
被测样机型号：
生产厂家：
出厂编号：
据动试验
JB/T6939.293免费标准bzxz.net
表6自动保护型控制器测试记录表测试项目
动作电压V
恢复电压：V
动作电压V
恢复电压V
过压指示
久压指示
正常运行指示
电压调整率%
电流调整率%
纹波电压mV
短路自动保护动作时间：
输人端超载试验
输出端超载试验
低温试验
高温试验
首次故障前平均工作时闻h
测试人：
测试结果
测试时间：
环境温度：
测试地点：
复核人：
被测祥机型号：
生产厂家：
出厂编号：
满试项目
过压指示电压值
欠压搭示电压值
据动试验
电压调整率%
电流调整率%
纹波电压mVw
JB/T 6939.2—93
表7简易型控制器测试记录表
测试结果
短路自动保护动作时间
输人端超载试验
输出编超载试验
低温试验
高试验
首次故摩前平均工作时间h
测试人：
测试时间：
环境温度：
润试地点：
复核人：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
