QB/T 2459. 4-1999
基本信息
标准号： QB/T 2459. 4-1999
中文名称：LR6、LRO3碱性锌锰电池集流体
标准类别：轻工行业标准(QB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2770407
标准分类号
关联标准
出版信息
相关单位信息
标准简介
QB/T 2459. 4-1999.
1范围
QB/T 2459. 4规定了集流体(俗称“铜针”)的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
QB/T 2459. 4适用于LR6、LRO3 碱性锌锰电池用集电杆。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2828- -87 逐批检查计 数抽样程序及抽样表(适用于连续批的检查)
GB2829-87周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
3产品分类及型号命名
LR6、LRO3型碱性锌锰电池使用同一种规格的集流体，可使用LR6或LRO3的型号命名。
4技术要求
4.1 材料要求
使用化学成分接近HA160-1-1的铜棒材，其化学成分参考表1。
4.3 外观
4.3.1 表面应光滑，无拉痕、条纹、锈蚀等缺陷。
4.3.2集流体尖端 及焊接头部无明显毛刺。
5试验方法
5.1 结构尺寸
用精度不低于0.02mm的游标卡尺测量。
5.2 形位公差
5.2.1集流体断面圆度公差(1)测量方法
用游标卡尺在任一断面位置互成90°方向测量外径，两值之差的最大值为圆度公差。
5.2.2 集流体直线度公差(1)及垂直度公差(s)测量方法
采用最大实体原则，用直线度及垂直度量规(见图2)检测。集流体能通过量规，且
1范围
QB/T 2459. 4规定了集流体(俗称“铜针”)的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
QB/T 2459. 4适用于LR6、LRO3 碱性锌锰电池用集电杆。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2828- -87 逐批检查计 数抽样程序及抽样表(适用于连续批的检查)
GB2829-87周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
3产品分类及型号命名
LR6、LRO3型碱性锌锰电池使用同一种规格的集流体，可使用LR6或LRO3的型号命名。
4技术要求
4.1 材料要求
使用化学成分接近HA160-1-1的铜棒材，其化学成分参考表1。
4.3 外观
4.3.1 表面应光滑，无拉痕、条纹、锈蚀等缺陷。
4.3.2集流体尖端 及焊接头部无明显毛刺。
5试验方法
5.1 结构尺寸
用精度不低于0.02mm的游标卡尺测量。
5.2 形位公差
5.2.1集流体断面圆度公差(1)测量方法
用游标卡尺在任一断面位置互成90°方向测量外径，两值之差的最大值为圆度公差。
5.2.2 集流体直线度公差(1)及垂直度公差(s)测量方法
采用最大实体原则，用直线度及垂直度量规(见图2)检测。集流体能通过量规，且
标准图片预览
标准内容

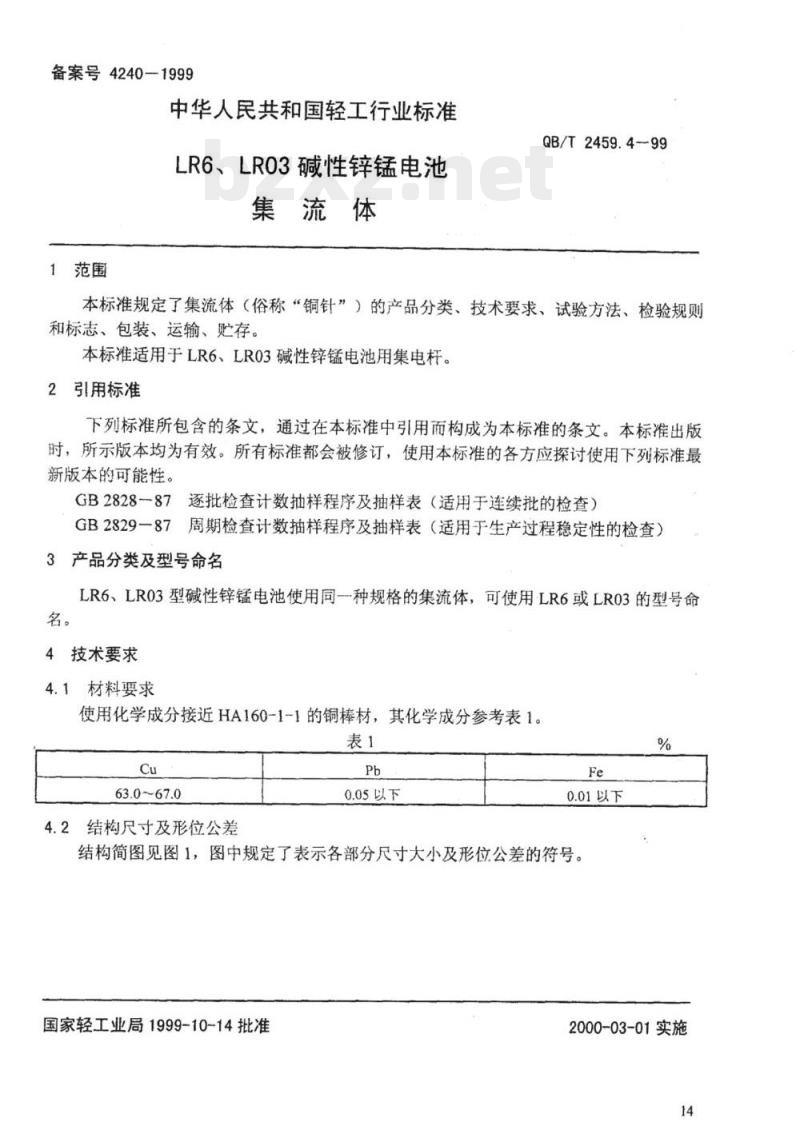

备案号4240-1999
中华人民共和国轻工行业标准
LR6、LRO3碱性锌锰电池
集流体
QB/T2459.4--99
本标准规定了集流体（俗称“铜针”）的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于LR6、LR03碱性锌锰电池用集电杆。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2828一87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829一87周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）3产品分类及型号命名
LR6、LR03型碱性锌锰电池使用同-种规格的集流体，可使用LR6或LR03的型号命名。
4技术要求
4.1材料要求
使用化学成分接近HA160-1-1的铜棒材，其化学成分参考表1。表1
63.0~67.0
4.2结构尺寸及形位公差
0.05以下
0.01以下
结构简图见图1，图中规定了表示各部分尺寸大小及形位公差的符号。国家轻工业局1999-10-14批准
2000-03-01实施
4.2.1结构尺寸www.bzxz.net
QB/T2459.4-99
集流体结构尺寸应符合图1及表2的规定。表2
标称尺寸
尺寸偏差
*表示参考尺寸
4.2.2形位公差
形位公差应符合图1及表3的规定。项目
4.3外观
4.3.1表面应光滑，无拉痕、条纹、锈蚀等缺陷。4.3.2集流体尖端及焊接头部无明显毛刺。5试验方法
5.1结构尺寸
用精度不低于0.02mm的游标卡尺测量。5.2形位公差
5.2.1集流体断面圆度公差(t)测量方法H
用游标卡尺在任一一断面位置互成90°方向测量外径，两值之差的最大值为圆度公差。5.2.2集流体直线度公差（t2）及垂直度公差（t）测量方法采用最大实体原则，用直线度及垂直度量规（见图2）检测。集流体能通过量规，且15
QB/T2459.4—99
量规基准断面紧贴集流体实际基准面A时为合格。5.3外观
目视和手感检查。
6检验规则
6.1出厂检验
Φ1.75t0.006
图2直线度及垂直度综合量规
出厂检验按GB2828一次抽样方案进行。出厂检验的项目、技术要求、试验方法、检查水平（IL）及合格质量水平（AQL）应符合表4的规定（出厂检验方案也可由供需双方商定）。
检验项目
结构尺寸（D，H)）
形位公差
型式检验
技术要求条款
试验方法条款
型式检验的项目、样本大小、不合格判定应符合表5的规定。有下列情况之一时，应进行型式检验。a)
新产品试制定型鉴定时：
b）材料、工艺有重大改变，可能影响产品性能时；AQL
c）停产后，恢复生产时；
d）合同规定时；
质量监督机构提出要求时。
样本大小
检验项目
QB/T2459.4—99
技术要求条款
结构尺寸（D，H）
形位公差
标志、包装、运输、购存
试验方法条款
7.1标志
集流体外包装表面应有明显的产品标志或标签，标明以下内容：a）产品名称、商标、型号规格、执行标准号；b）生产企业名称、详细地址：
c）出厂日期；
d）批号、数量。
7.2包装
允许不合格数
7.2.1包装必须做到防潮、防腐，可用塑料编织袋内衬塑料薄膜袋包装。7.2.2每个包装袋内应放有产品合格证。7.3运输
运输过程中应防晒、防潮、防腐，避免剧烈碰撞或挤压。7.4存
集流体应贮存在通风、干燥、无腐蚀性物品的库房内，避免日晒、雨淋、水浸环境。17
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
