本文件界定了在光学显微术领域和光学显微术的先进技术中使用的术语和定义。 本文件适用于光学显微镜标准制定、技术文件编制、教材和书刊编写及文献翻译等。

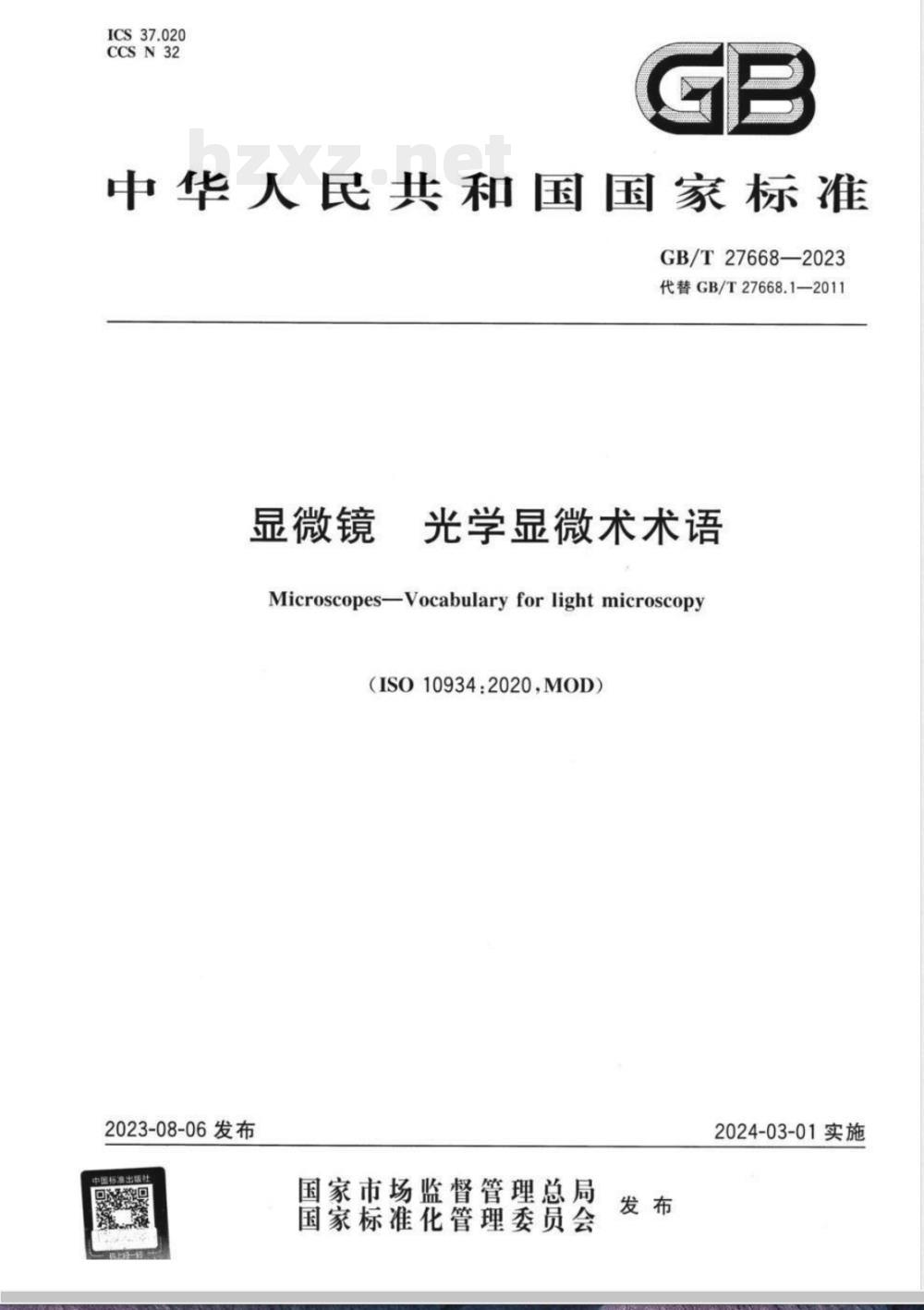

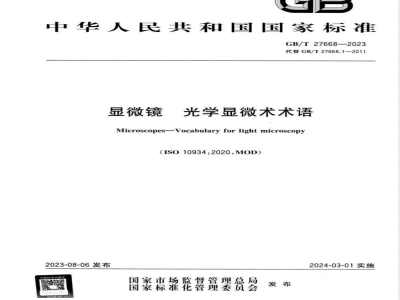

ICS37.020
CCSN32
中华人民共和国国家标准
GB/T27668—2023
代替GB/T27668.1—2011
显微镜
光学显微术术语
Microscopes-Vocabularyfor lightmicroscopy（IS010934：2020.MOD）
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会
2024-03-01实施

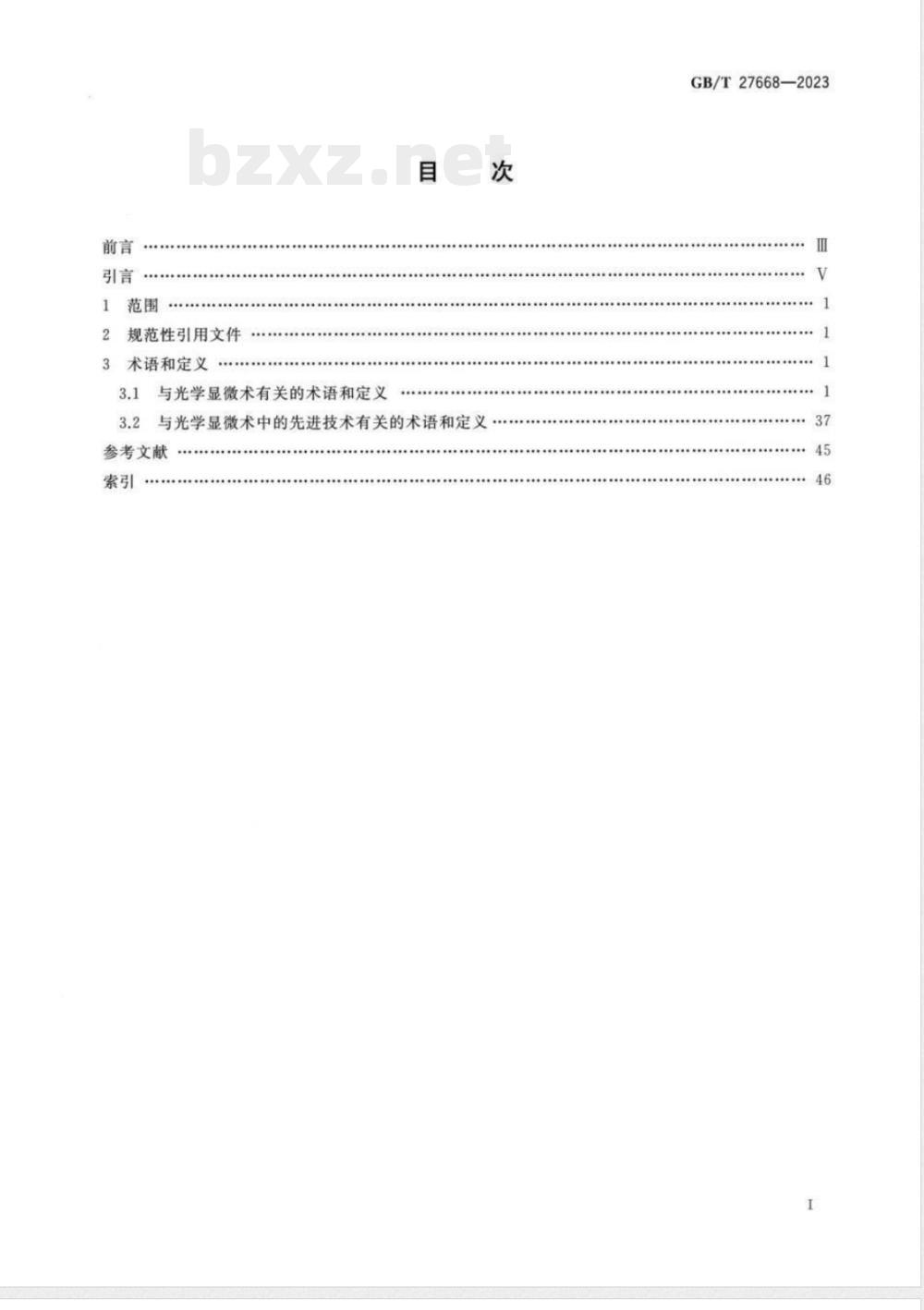

2规范性引用文件
3术语和定义
3.1与光学显微术有关的术语和定义目
3.2与光学显微术中的先进技术有关的术语和定义参考文献
GB/T27668-2023

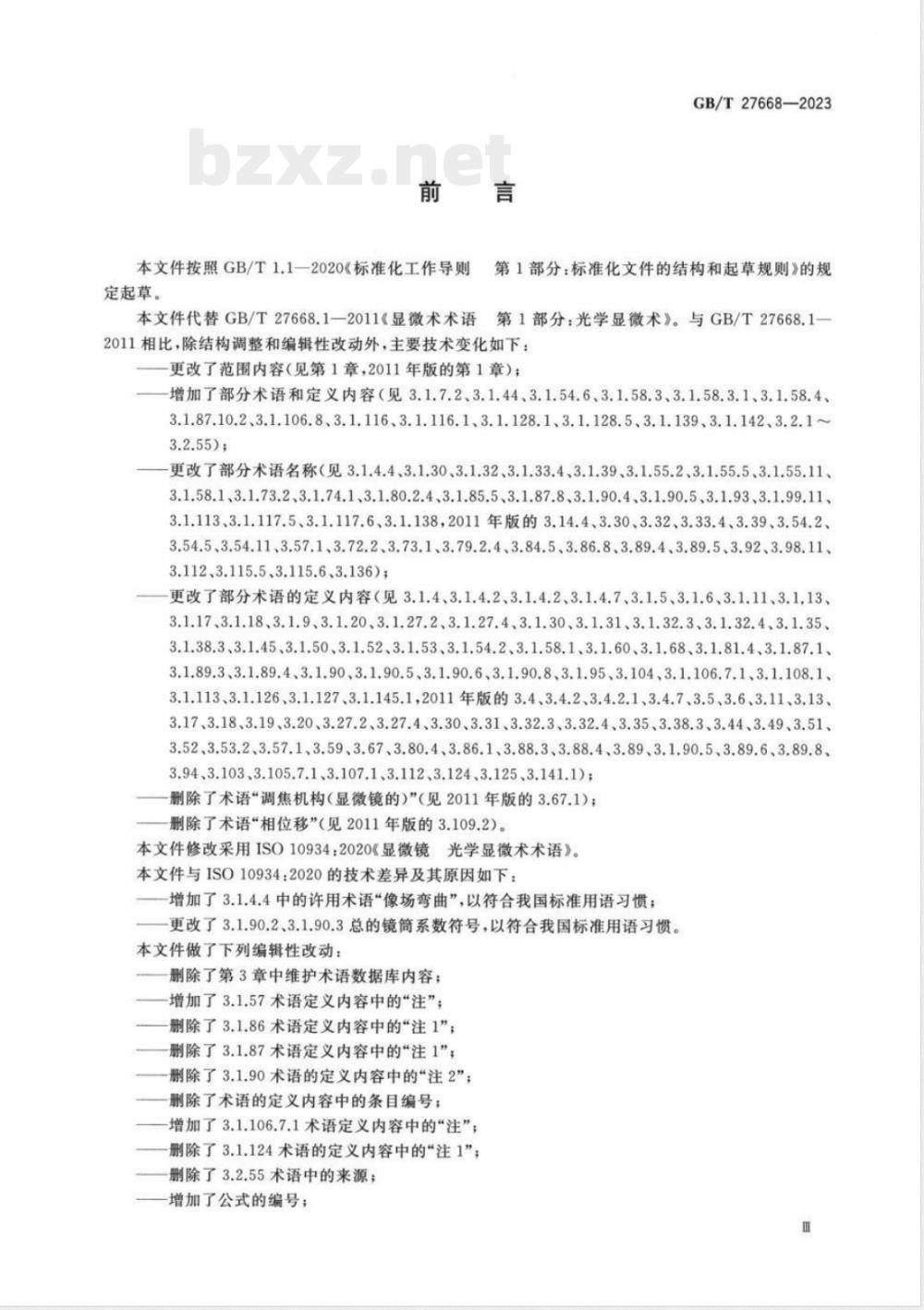

本文件按照GB/T1.1—2020《标准化工作导则定起草
GB/T27668-2023
第1部分：标准化文件的结构和起草规则》的规本文件代替GB/T27668.1-2011显微术术语第1部分：光学显微术》。与GB/T27668.12011相比，除结构调整和编辑性改动外，主要技术变化如下更改了范围内容（见第1章，2011年版的第1章）：增加了部分术语和定义内容（见3.1.7.2、3.1.44、3.1.54.6、3.1.58.3、3.1.58.3.1.3.1.58.4、3.1.87.10.2、3.1.106.8、3.1,116、3.1.116.1、3.1.128.1、3.1.128.5、3.1.139、3.1.142、3.2.1~3.2.55)；
更改了部分术语名称（见3.1.4.4、3.1.30、3.1.32、3.1.33.4、3.1.39、3.1.55.2、3.1.55.5、3.1.55.11、3.1.58.1、3.1.73.2、3.1.74.1、3.1.80.2.4、3.1.85.5、3.1.87.8、3.1.90.4、3.1.90.5.3.1.93.3.1.99.11、3.1.113、3.1.117.5、3.1.117.6、3.1.138,2011年版的3.14.4、3.30、3.32、3.33.4、3.39、3.54.2、3.54.5、3.54.11、3.57.1、3.72.2、3.73.1、3.79.2.4、3.84.5、3.86.8、3.89.4、3.89.5、3.92、3.98.11、3.112、3.115.5、3.115.6、3.136)；更改了部分术语的定义内容（见3.1.4、3.1.4.2、3.1.4.2、3.1.4.7、3.1.5、3.1.6、3.1.11、3.1,13、3.1.17、3.1.18、3.1.9、3.1.20、3.1.27.2、3.1.27.4、3.1.30、3.1.31、3.1.32.3、3.1.32.4、3.1.35、3.1.38.3、3.1.45、3.1.50、3.1.,52、3.1.53、3.1.54.2、3.1.58.1.3.1.60、3.1.68、3.1.81.4、3.1.87.1、3.1.89.3.3.1.89.4、3.1.90、3.1.90.5、3.1.90.6、3.1.90.8、3.1.95、3.104、3.1.106.7.1.3.1.108.13.1.113、3.1.126、3.1.127、3.1.145.1,2011年版的3.4、3.4.2、3.4.2.1、3.4.7、3.5、3.6、3.11,3.13、3.17、3.18、3.19、3.20、3.27.2、3.27.4、3.30、3.31、3.32.3、3.32.4、3.35、3.38.3、3.44、3.49、3.51、3.52、3.53.2、3.57.1、3.59、3.67、3.80.4、3.86.1、3.88.3、3.88.4、3.89、3.1.90.5、3.89.6、3.89.8、3.94、3.103、3.105.7.1、3.107.1、3.112、3.124、3.125、3.141.1)；删除了术语“调焦机构（显微镜的）”（见2011年版的3.67.1)；删除了术语“相位移”（见2011年版的3.109.2）。本文件修改采用ISO10934：2020《显微镜光学显微术术语》。本文件与ISO10934：2020的技术差异及其原因如下：增加了3.1.4.4中的许用术语“像场弯曲”，以符合我国标准用语习惯；更改了3.1.90.2、3.1.90.3总的镜简系数符号，以符合我国标准用语习惯。本文件做了下列编辑性改动：
删除了第3章中维护术语数据库内容：增加了3.1.57术语定义内容中的“注”；删除了3.1.86术语定义内容中的“注1”删除了3.1.87术语定义内容中的“注1”，删除了3.1.90术语的定义内容中的“注2”；删除了术语的定义内容中的条目编号；增加了3.1.106.7.1术语定义内容中的“注”删除了3.1.124术语的定义内容中的”注1”；删除了3.2.55术语中的来源；
一增加了公式的编号；
GB/T27668—2023

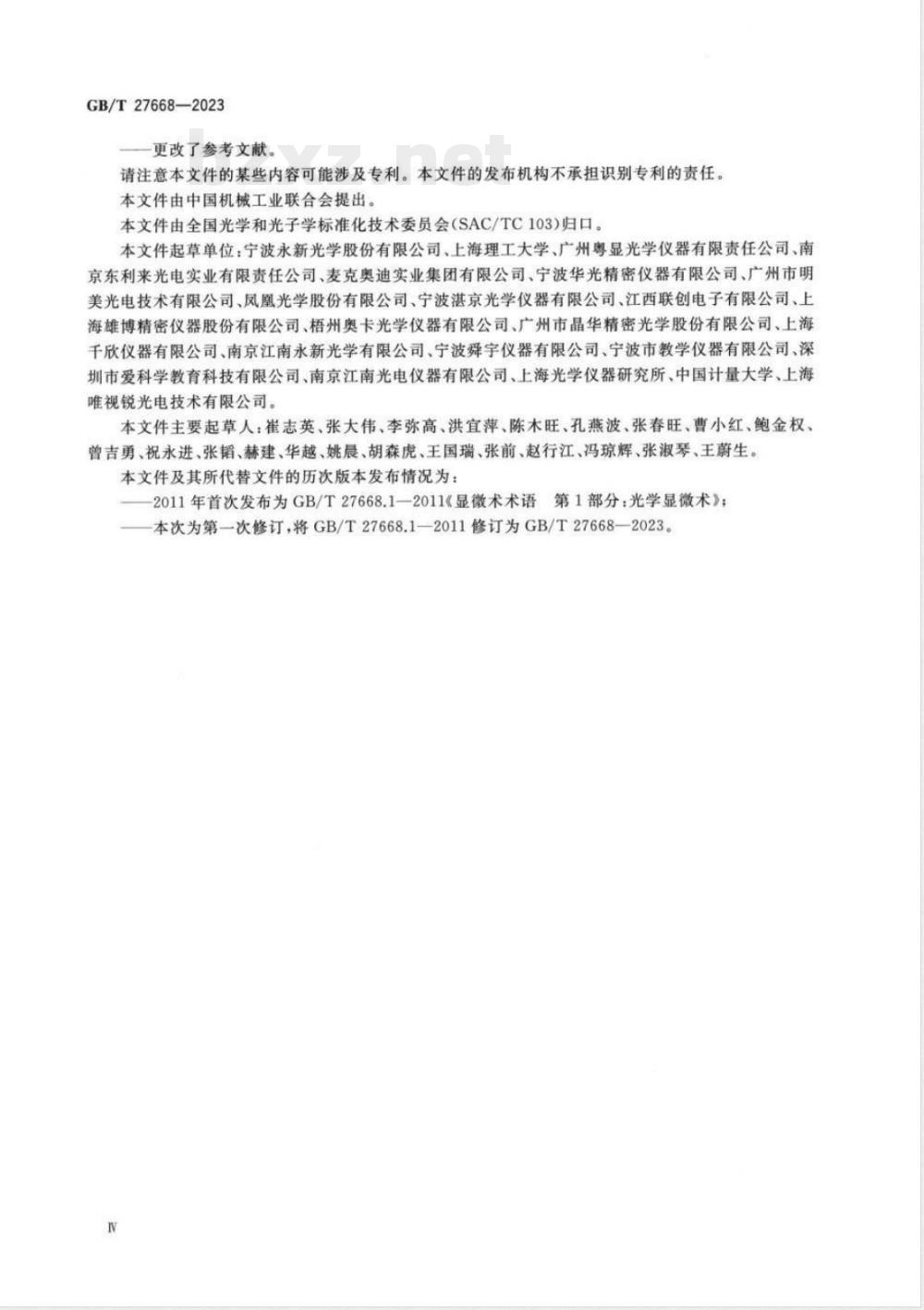

更改了参考文献。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。本文件由全国光学和光子学标准化技术委员会（SAC/TC103）归口。本文件起草单位：宁波永新光学股份有限公司、上海理工大学、广州粤显光学仪器有限责任公司、南京东利来光电实业有限责任公司、麦克奥迪实业集团有限公司、宁波华光精密仪器有限公司、广州市明美光电技术有限公司、凤凰光学股份有限公司、宁波湛京光学仪器有限公司、江西联创电子有限公司、上海雄博精密仪器股份有限公司、梧州奥卡光学仪器有限公司、广州市晶华精密光学股份有限公司、上海千欣仪器有限公司、南京江南永新光学有限公司、宁波舜宇仪器有限公司、宁波市教学仪器有限公司、深圳市爱科学教育科技有限公司、南京江南光电仪器有限公司、上海光学仪器研究所、中国计量大学、上海唯视锐光电技术有限公司，
本文件主要起草人：崔志英、张大伟、李弥高、洪宜萍、陈木旺、孔燕波、张春旺、曹小红、鲍金权、曾吉勇、祝永进、张韬、赫建、华越、姚晨、胡森虎、王国瑞、张前、赵行江、冯琼辉、张淑琴、王蔚生。本文件及其所代替文件的历次版本发布情况为：-2011年首次发布为GB/T27668.1—2011《显微术术语第1部分：光学显微术》：
—本次为第—次修订，将GB/T27668.1—2011修订为GB/T27668—2023。引
GB/T27668-2023
光学显微镜是一种精密光学仪器，在科研、教学、医疗卫生以及制造业等各个领城有着广泛应用，现代光机电一体化装备中也常常配备有显微光学系统。光学显微镜中与光学显微术有关的术语和定义，其表达的含义准确与否，直接关系到光学显微镜的使用、设计、制造和质量评定中技术语言的统一性和准确性。
鉴于上述原因，为了推动光学显微镜行业的有序发展和提高产品技术水平，需要对光学显微术领域中使用的术语和定义进行科学的规范和准确的定义。V
1范围
显微镜光学显微术术语
GB/T27668—2023
本文件界定了在光学显微术领域和光学显微术的先进技术中使用的术语和定义。本文件适用于光学显微镜标准制定、技术文件编制、教材和书刊编写及文献翻译等。2规范性引用文件
本文件没有规范性引用文件。
3术语和定义
下列术语和定义适用于本文件。3.1与光学显微术有关的术语和定义3.1.1
阿贝试验板
Abbetestplate
检测显微镜物镜的色差和球差的装置。注：测试球差时，要找到对于物镜最佳校正的盖玻片厚度。阿贝试验板是由以平行条纹按不同宽度分组排列的不透明金属层载玻片所组成，这些条纹的边缘为不规则的锯齿状，以便能更容易地评价像差。试验板的最初和最常见的形式是在载玻片上覆盖有一个模形盖玻片，其厚度的增加标识在载玻片上。另外，无盖玻片有平行条纹和/或带有反射条纹的载玻片也在使用。3.1.2
阿贝成像原理
Abbetheoryof imageformation
对显微镜图像形成机理的解释。注：该原理假设相干光照明且基于有关衍射三阶段过程。a）第一阶段：物体衍射来自光源的光线：b）第二阶段：物镜收集部分衍射光束并案焦，按儿何光学定律在物镜的后焦面上形成该物体的初次衍射图；第三阶段：衔射光束维续按其光路向前并再次聚焦，它们干涉的结果被称为显微镜的初次像。解释了物镜收集尽可能多的经由物体衔射的光线数的必要性，使它们可以参与成像，如果经由物体衔射的光线不能参与成像，则不能分辨物体细节。3.1.3
像差aberration
《材料和几何形状》由透镜的材料特性或者折射或反射表面的几何形状引起的对光学系统理想像的偏离。
像差aberration
《光学系统》妨碍产生理想像的光学系统的缺陷。GB/T27668—2023
像散astigmatism
使包含轴外物体点和光轴的平面内的光线与其垂直的平面内的光线聚焦在不同距离上形成的像差。
chromatic aberration
由于制造透镜或棱镜的材料的色散而产生的像差。注：这个缺陷能用不同色散的玻璃或其他材料制造的透镜组合来校正。3.1.4.2.1
axial chromaticaberration
轴向色差
不同波长的光沿光轴聚焦于不同点的像差。3.1.4.2.2
lateral chromaticaberration
横向色差
倍率色差chromaticdifferenceof magnification不同波长的光在垂轴上同一聚焦点形成不同尺寸图像的像差。3.1.4.3
使轴外物体的像呈彗星形状的像差，3.1.4.4
curvature of image field
像场弯曲
导致平面物场形成弯曲像场的像差注：高倍和大数值孔径物镜的景深有限，其弯曲尤为明显，该像差可以用附加的校正予以消除。3.1.4.5
畸变distortion
在像场中横向放大率随着离光轴的距离改变而改变的一种像差。3.1.4.5.1
桶形畸变barreldistortion
负畸变negativedistortion
像边缘区域的横向放大率小于中央区域的横向放大率。注：视场中央的正方形物体看似桶形（即具有凸出的边缘）3.1.4.5.2
枕形畸变pincushiondistortion正畸变positivedistortion
像边缘区域的横向放大率大于中央区域的横向放大率。注；视场中央的正方形物体看来像枕形（即具有凹进的边缘），3.1.4.6
单色像差monochromaticaberrations单色光在高斯空间外产生的全部像差的总称。注：单色像差是球差、差、像散、场曲和畸变。3.1.4.7
球差spherical aberration
由光轴上物体点产生的波前球面形状在其从光学系统中出现时产生的像差。2
GB/T27668-—2023
注：光轴上物点以相对于光轴不同的角度发出的光线或平行于光轴进入透镜的光线，在像空间与光轴相交在不同的距离上，或在轴光所形成的理想像点的前面（校正不足），或在其后面（校正过度）。3.1.5
消色差
achromat
《透镜元件》对两种波长校正轴向色差的透镜。示例：通常是对低于500nm的波长和高于600nm的波长进行校正，3.1.6
消色差
achromat
《显微镜物镜>对两种波长校正色差，对另一种波长通常用550nm校正球差并使其他与孔径相关的像差趋于最小值的显微镜物镜。示例：通常是对低于500nm的波长和高于600nm的波长进行校正。注：该术语不含有任何场曲、替差和像散校正程度在相关光波色差校正范围内减少到最小的含义。3.1.7
艾里图形
Airypattern
点光源成第一级像和第二级像时，由于在一个无像差透镜的圆孔上的衍射而呈现一系列同心的暗环和亮环组成的亮斑。
艾里斑
Airydisc
衍射斑diffractiondisc
由艾里图形的第一暗环为界限的中心亮斑区城。注：艾里斑包含了艾里图形中84%的能量，3.1.7.2
艾里单位
Airyunit;AU
在低数值孔径近似条件下，艾里图形的理论第一最小值的直径。注：艾里单位的计算公式，按公式（1)，AU-1.22
式中，
艾里单位：
—参考波长：
数值孔径。
各向异性的
anisotropic
具有不均勾的空间特性分布。
注；在偏光显微术中，通常认为偏振光振动平面为光学特性的优先方向。3.1.9
数值孔径计
apertometer
测量显微镜物镜数值孔径的仪器。3.1.10
aperture
透镜通过光线的有效区域。
注：在显微术中，孔径通常以数值孔径表示。3.1.10.1
孔径角
angularaperture
.（1)
《显微术》当光学系统置于标准工作位置时，由物场或像场的中心对向光学系统的两条边缘光线包e
GB/T27668-2023
含的最大平面角。
注：使用该术语时，依照所描述的光学系统的物方、照明方或像方加以限定。3.1.10.2
condenseraperture
聚光镜孔径
照明孔径illuminatingaperture由照明孔径光阑直径限定的照明系统的孔径。3.1.10.3
成像孔径imagingaperture
成像系统的孔径。
注：成像孔径一般由物镜的数值孔径限定。3.1.10.4
数值孔径numericalaperture；NA最早由阿贝为物镜和聚光镜定义的参数名称，以nsinu表示，其中n为透镜与物体之间介质的折射率，u为透镜孔径角的一半。
注：除非规定“像方”，本术语所指为物方。3.1.11
消球差的aplanatic
球差和彗差校正。
复消色差apochromat
《透镜元件》对三种波长校正好轴向色差的透镜。示例：波长约为450nm.550nm和650nm3.1.13
复消色差
apochromat
《显微镜物镜）对三种或三种以上波长校正好色差和球差，并如消色差一样，对550nm波长校正球差并使其他与孔径相关的像差趋于最小值。示例：波长约为450nm、550nm和650nm，注1：该术语不包括场曲校正的程度。注2：更多信息参见ISO19012-2.3.1.14
aspherical
非球面
不是球面的曲面。
注：该术语也适用于描述为把球差和其他一些像差校正到最小面设计的折射或反射表面形状。3.1.15
分光镜beamsplitter
能把光束分成两个或更多独立光束的零件。3.1.16
双折射率
birefringence
由于双折射产生的折射率的最大差值的定量表述3.1.17
5brightfield
在照明和成像的系统中，直射光穿过物镜孔径并照亮所看到图像的背景。4
灯泡bulb
灯的外壳，通常是用玻璃或熔融二氧化硅构成的注：该术语一般用于描述灯本身。3.1.19
折反射的
catadioptric
具有通过反射和折射同时操作的光学装置或光学元件。3.1.20
反射的
catoptric
具有通过反射操作的光学装置或光学元件。3.1.21
对中望远镜
centring telescope
辅助望远镜
auxiliarytelescope
置于目镜位置上能检查物镜后焦平面上像的两级放大镜。注：该对中望远镜主要用于调节相衬和调制对比显微镜的照明系统，也能用于锥光观察。3.1.22
circleof leastconfusion
最小弥散圆
当存在球差和像散时，物点所成像斑的最小直径。3.1.23
透明对焦屏
clearfocusingscreen
GB/T27668—2023
在摄影和显微摄影中，用于聚焦的透明玻璃或塑料材料。利用屏上的图形（例如十字线）聚焦放大镜观察在该平面上的空气像，以确定空气像的所在平面。3.1.24
粗调焦
coarseadjustment
沿着光轴，在较大范围内，快速改变物体和物镜之间距离的调焦机构。3.1.25
光学表面涂层
coating of optical surfaces
为减少或增加光学元件表面反射和/或透射面镀的一层或多层介质膜或金属膜示例：光学元件诸如透镜、反射镜、校镜、或滤光片。3.1.26
集光镜collector
将适当大小的光源像投射到给定平面（在柯勒照明中，是投射到聚光镜的孔径面）上的透镜。注：有时命名为“集光灯”，
补偿器
compensator
用于测量物体内光程差的固定或可变光程差的延迟板注：有多种型式的补偿器，常用其发明者的名字命名，如巴比涅、贝瑞克、西乃尔蒙。3.1.27.1
一级红补偿器
first-order red compensator
一级红板first-orderredplate
灵敏色板
sensitive tintplate
能产生一个波长光程差具有典型一级红干涉色的延迟板。5
GB/T27668—2023
half-wavecompensator
半波长补偿器
半波片half-waveplate
能产生半个波长光程差的延迟板。3.1.27.3
四分之一波长补偿器quarter-wavecompensator四分之一波片quarter-waveplate产生四分之一波长光程差的延迟板。注：参考波长按用途选择并单独标识。当相对偏振光平面以45定向时，该四分之一波长补偿器使平面偏振光变为圆偏振光，反之亦然。
石英楔补偿器
quartz-wedge compensator
由石英楔（或两个这样置于相减位置的石英模）构成的补偿板沿其长度方向产生在O入至3或4入之间连续变化的光程差。
注：该特性导致产生一系列垂直于模子长边的干涉色条纹。如是单色光，则是明暗交替的条纹。3.1.28
聚光镜
condenser
显微镜照明系统的一部分，由单片或多片透镜（或反射镜）组成，其装置通常包含有光阑以便控制光线聚集成合适的照明孔径Www.bzxZ.net
注：在反射照明的明视场显微术中，物镜本身即起聚光镜作用。3.1.28.1
Abbecondenser
阿贝聚光镜
由阿贝提出的设计简单的聚光镜，只有限地校正了球差而没有校正色差。3.1.28.2
消色差齐明聚光镜
achromatic-aplanaticcondenser色差和球差已得到校正的聚光镜。注：消色差齐明聚光镜对于高数值孔径油浸聚光镜特别有利。3.1.28.3
cardioidcondenser
心形聚光镜
用透射光照明的一种暗场聚光镜，其球差和彗差校正是按旋转的心形反射面计算的。注：实际上，由于使用的球面环与准确的心形表面只有极微小的差异，像差校正是很完美的。3.1.28.4
暗场聚光镜
dark-field condenser
暗视野聚光镜dark-groundcondenser用于暗视场显微术的聚光镜。
注，对于透射光显微术，这种聚光镜是独立的部件：对于反射光显微术，则一般在物镜套内，国绕着物镜成像系统。3.1.28.5
pancratiecondenser
变焦聚光镜
含有可变焦距（能随意调节的）镜头，在照明视场光阐的大小保持不变时，使在物体上照明视场大小发生变化的聚光镜。
注：照明孔径的尺寸与在物体上的照明视场成反比，而两者的乘积是常数。3.1.28.6
相村聚光镜
phase-contrast condenser
用于相衬显微术的聚光镜，使位于聚光镜前焦平面上的光阑（一般为环形）像以合适的大小成于物6
