本文件描述了鞋类帮面条带与鞋底、帮面与装饰件、帮面与附件（鞋眼）结合力测试方法。 本文件适用于鞋类帮面条带与鞋底、帮面与装饰件，帮面与和附件（鞋眼）结合力的测试。

ICS61.060
CCSY78
中华人民共和国国家标准
GB/T42224—2022
条带、装饰件和附件结合力
Footwear-Attachment strength of straps,trims and accessories（ISO24263:2020,MOD）
2022-12-30发布
国家市场监督管理总局
国家标准化管理委员会
2023-07-01实施
GB/T42224-2022
本文件按照GB/T1.1-—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件修改采用ISO24263：2020《鞋类条带、装饰件和附件结合力》。本文件与ISO24263：2020相比做了下述结构调整：增加了4.1.1、4.1.2、4.5、5.4、7.2.3；图1对应ISO24263：2020中的图3；图A.1、图A.3分别对应ISO24263：2020中的图1、图2。本文件与ISO24263：2020的技术差异及其原因如下：更改了适用范围（见第1章），以明确适用范围，便于本文件的应用；更改了装饰件的术语和定义（见3.1，ISO24263：2020的3.1），以消除歧义，便于本文件的应用；
用规范性引用的GB/T16825.1替换了ISO7500-1（见4.1.1），以适应我国的技术条件，增加可操作性；
更改了上下夹钳的夹持要求（见4.1.2，ISO24263：2020的4.1），以提高可操作性；更改了游标卡尺的规格要求（见4.2，ISO24263：2020的4.2），以提高可操作性；增加了塞尺及其规格要求（见4.5），以提高可操作性；更改了取样的要求（见5.1、5.2、5.3，ISO24263：2020的5.1、5.2、5.3)，使表述更加严谨，以提高可操作性；
用规范性引用的GB/T22049替换了ISO18454（见5.4），以适应我国的技术条件，增加可操作性；
更改了环境调节时间（见5.4，ISO24263：2020的5.3），行业惯例，与其他标准一致；增加了装饰件结合力试验中试样损坏类型“鞋帮面损坏”（见7.2.2），以提高可操作性；增加了鞋眼结合力试验中试样损坏类型（见7.3.5），以提高可操作性；增加了试验结果数值的修约要求（见第8章），以提高可操作性，消除歧义。本文件做了下列编辑性改动：
“挂钩和鞋眼结合力”更改为“鞋眼结合力”（见5.3、6.3、7.3、8.3）；增加了装饰件结合力试验中“对其余待测装饰件，重复上述步骤”的表述（见7.2.3）；增加了图1的标引序号说明（见图1)；更改了试验报告中a）和b）的顺序（见第9章）；增加了附录A（资料性“夹钳示例”。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出。本文件由全国制鞋标准化技术委员会（SAC/TC305）归口。本文件起草单位：温州市质量技术检测科学研究院、深圳市耀群实业有限公司、天创时尚股份有限公司、徐州千百度鞋业有限公司、台州市梦理达鞋业股份有限公司、中轻检验认证（温岭）有限公司、广东新虎威实业投资有限公司、中轻检验认证有限公司、中国皮革制鞋研究院有限公司、惠东县惠宇鞋业科技有限公司。
本文件主要起草人：赵振普、刘洋、何祚军、万祥华、徐斌星、冯志平、叶文俊、孟红伟、陈宜玮、王艳、张鸣、李哲峰。
1范围
鞋类条带、装饰件和附件结合力GB/T42224—2022
本文件描述了鞋类帮面条带与鞋底、帮面与装饰件、帮面与附件（鞋眼）结合力测试方法。本文件适用于鞋类帮面条带与鞋底、帮面与装饰件，帮面与附件（鞋眼）结合力的测试。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16825.1金属材料静力单轴试验机的检验与校准第1部分：拉力和（或）压力试验机测力系统的检验与校准（GB/T16825.1—2022ISO7500-1：2018，IDT）GB/T22049鞋类鞋类和鞋类部件环境调节及试验用标准环境（GB/T22049—2019，ISO18454：2018,IDT)
3术语和定义
下列术语和定义适用于本文件。3.1
装饰件trim
附在帮面上的部件，具有装饰性。示例：纽扣，帮面装饰品，
4仪器设备
4.1拉力试验机。
4.1.1拉力试验机，适用于待测样品的拉力范围，精度为2%，应符合GB/T16825.1中2级要求。在多数情况下，适当的力值范围是0N~1000N。4.1.2夹钳，移动速度为（100士10）mm/min。上下夹钳中心轴与施加拉力方向一致。下夹钳能够固定试样并防止其滑动，下夹钳边缘不会制破或损坏试样。夹钳示例见附录A。4.2游标卡尺，精度应不小于0.5mm。4.3鞋带，其结合力应大于待测试的鞋眼结合力。4.4
刀或类似的切割工具。
4.5塞尺，厚度1mm。
5取样和环境调节
5.1条带结合力
同一宽度的条带至少应测试2个试样，且分别从一双鞋的左右鞋上取样，仅测试宽度不大于1
GB/T42224—2022
35mm的条带。条带的测试宽度应在子口处测量，如果内侧和外侧的条带宽度相同，从内侧或外侧取样均可。5.2装饰件结合力
至少应测试5个相同结构的装饰件。仅测试可以在装饰件和帮面材料之间插人至少1mm塞尺（4.5）的试样。
特殊情况下，各相关方可约定取样数量。5.3鞋眼结合力
至少应测试5个相同结构的鞋眼（含挂钩式等特殊形状鞋眼）特殊情况下，各相关方可约定取样数量。5.4环境调节
试验前按照GB/T22049的规定，在（23土2）℃和（50士5）%相对湿度条件下对样品进行环境调节至少24h。
6试样制备
6.1条带结合力
在内底上做一个切口，距离条带与鞋底或内底结合处约15mm。切口应够深和精准，以确保条带完全切开，且不切至鞋底材料，以防鞋底受损。6.2装饰件结合力
不需要预先制备试样。
6.3鞋眼结合力
试样可以从独立的帮面、从鞋底分离的帮面上制取，也可以直接在鞋上进行测试。在前两种情况下，测试可以直接在帮面上进行，但是也可以通过切割帮面制取条状试样，更具体地从两个连续的鞋眼之间的位置制取试样，以使条状试样中间具有鞋眼。7试验步骤
7.1条带结合力
7.1.1试验前，在子口处使用游标卡尺（4.2）测量每个条带的宽度，精确至0.5mm。宽度和结果（见8.1)应包含在试验报告中。

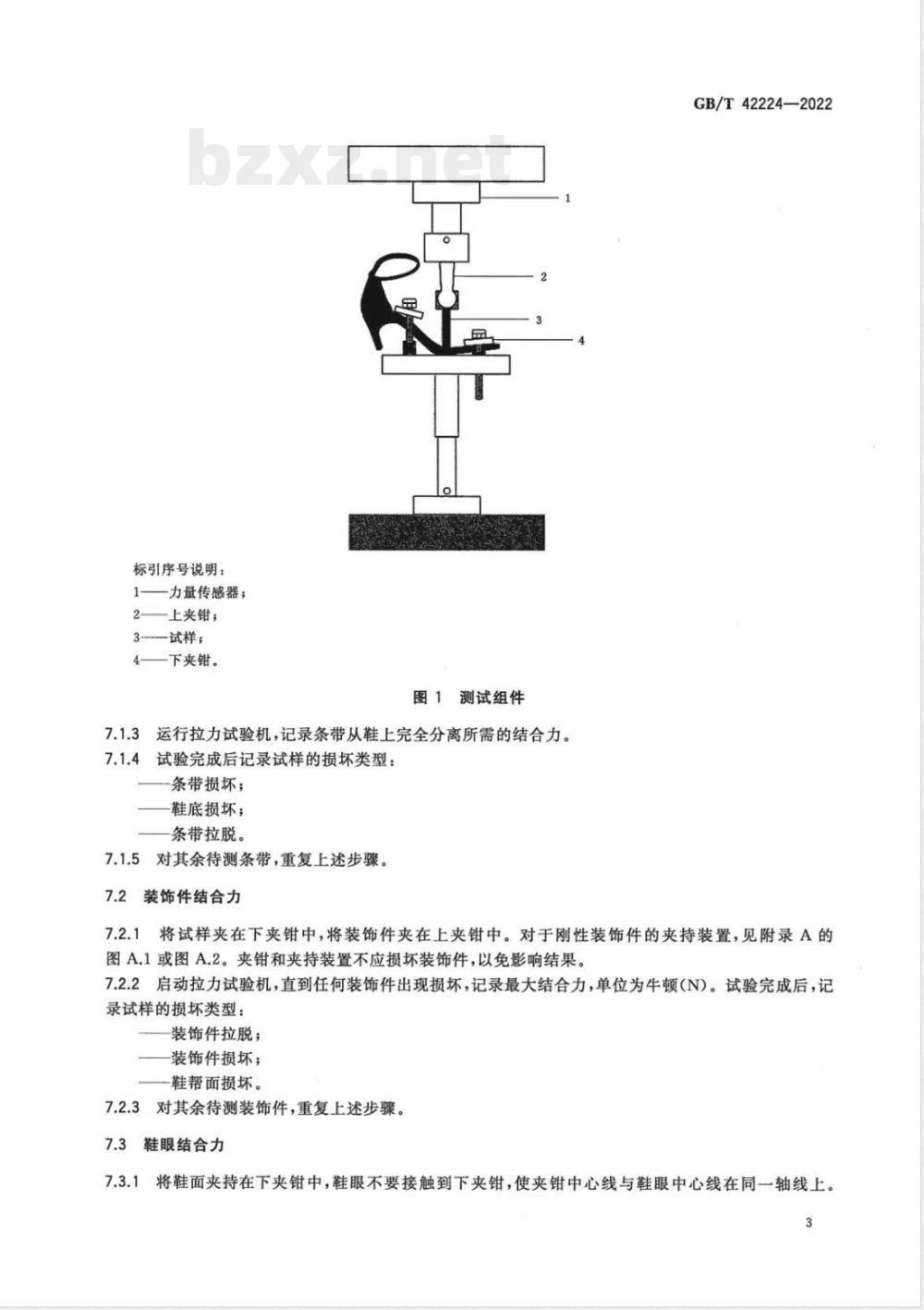

7.1.2然后将按6.1所述制备的试样（鞋）夹在夹持装置中，将待测条带夹在拉力试验机的上夹钳。鞋应尽可能水平放置，以便试验能够尽可能再现条带在实际使用条件下承受的力值（见图1）。标引序号说明：
1力量传感器：
2—上夹钳，
3—试样，
4——下夹钳。
图1测试组件
7.1.3运行拉力试验机，记录条带从鞋上完全分离所需的结合力。7.1.4试验完成后记录试样的损坏类型：条带损坏；
鞋底损坏；
条带拉脱。
7.1.5对其余待测条带，重复上述步骤。7.2装饰件结合力
GB/T42224—2022
7.2.1将试样夹在下夹钳中，将装饰件夹在上夹钳中。对于刚性装饰件的夹持装置，见附录A的图A.1或图A.2。夹钳和夹持装置不应损坏装饰件，以免影响结果。7.2.2启动拉力试验机，直到任何装饰件出现损坏，记录最大结合力，单位为牛顿（N）。试验完成后，记录试样的损坏类型：
装饰件拉脱；
装饰件损坏；
鞋帮面损坏。
7.2.3对其余待测装饰件，重复上述步骤。7.3鞋眼结合力
将鞋面夹持在下夹钳中，鞋眼不要接触到下夹钳，使夹钳中心线与鞋眼中心线在同一轴线上。7.3.1
GB/T42224—2022
鞋带穿过待测鞋眼，将鞋带两端夹在上夹钳中部7.3.2测试条状试样时，将条状试样放在下夹钳中心处夹紧。然后如7.3.1所述，鞋带穿过鞋眼，并用上夹钳夹紧。
7.3.3测试鞋时，夹紧鞋，使上下夹钳的中心轴、鞋眼、鞋带与施力方向一致。7.3.4启动拉力试验机，直到任何部件出现损坏，记录最大力值，单位为牛顿（N)。7.3.5记录试样的损坏类型：
鞋眼拉脱；
鞋眼损坏；
鞋帮面损坏。
7.3.6对其余试样，重复上述步骤。8试验结果
条带结合力
结果用力值表示，单位为牛顿（N），记录每个条带的最大力值和试样损坏类型，结果精确到0.1N。结果应包括每个条带的宽度。
2装饰件结合力
结果用力值表示，单位为牛顿（N)，记录平均力值和试样损坏类型，结果精确到0.1N。8.3
鞋眼结合力
结果用力值表示，单位为牛顿（N），记录平均力值和试样损坏类型，结果精确到0.1N。9
试验报告下载标准就来标准下载网
试验报告应包括以下内容：
本文件编号：
测试样品的详细描述（建议为照片）：测试部位（条带、装饰件、鞋眼）：试验结果；
试验日期；
与本方法的任何偏离。
A.1刚性装饰件或附件的上夹钳示例附录A
(资料性）
夹钳示例
适合刚性装饰件或附件的上夹钳示例见图A.1和图A.2。图A.1
上夹钳示例
图A.2上夹钳示例（三爪夹具）
A.2条带的下夹钳示例
适合条带的下夹钳示例见图A3和图A.4。o
a）俯视图
3下夹钳示例1
下夹钳示例2
GB/T42224—2022
正视图
b）正视图
