本文件规定了空间数据与信息传输系统星载数据管理的监控设计要求，包括监控业务说明、监控管理的设计要求、参数监控的设计、综合监控的设计、监控报告的数据要求以及设计验证等内容。 本文件适用于航天器（卫星、探测器、飞船、空间站等)上数据管理的监视和控制处理设计，其他星载应用和地面运控管理可参考使用。

ICS 49.140
CCS V 75
中华人民共和国国家标准
GB/T42634—2023
空间数据与信息传输系统
星载数据管理监控设计要求
Space data and information transfer systems-Design requirement of onboard data monitoring and control2023-05-23发布
国家市场监督管理总局
国家标准化管理委员会
2023-09-01实施
GB/T42634—2023
规范性引用文件
术语和定义
监控业务说明
一般要求
监控业务的组成
监控的一般处理过程
5监控管理的设计要求
一般要求
参数监控表
综合监控表
监控管理的操作
6参数监控的设计
般要求
通用处理流程
综合监控的设计…·
一般要求
通用处理流程
8监控报告的数据要求
设计验证
GB/T42634—2023
本文件按照GB/T1.1一2020《标准化工作导则」第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国宇航技术及其应用标准化技术委员会（SAC/TC425）提出并归口。本文件起草单位：中国科学院国家空间科学中心、北京空间飞行器总体设计部、中国航天标准化研究所、北京跟踪与通信技术研究所、广东瑞洲科技有限公司、中关村空间信息产业技术联盟。本文件主要起草人：吕良庆、范作伟、徐海涛、周玉霞、刘崇华、薛长斌、黄永辉、何鑫、黄磊、赵勋峰、郭华忠、马广浩、欧阳玲、唐筱筱，1范围

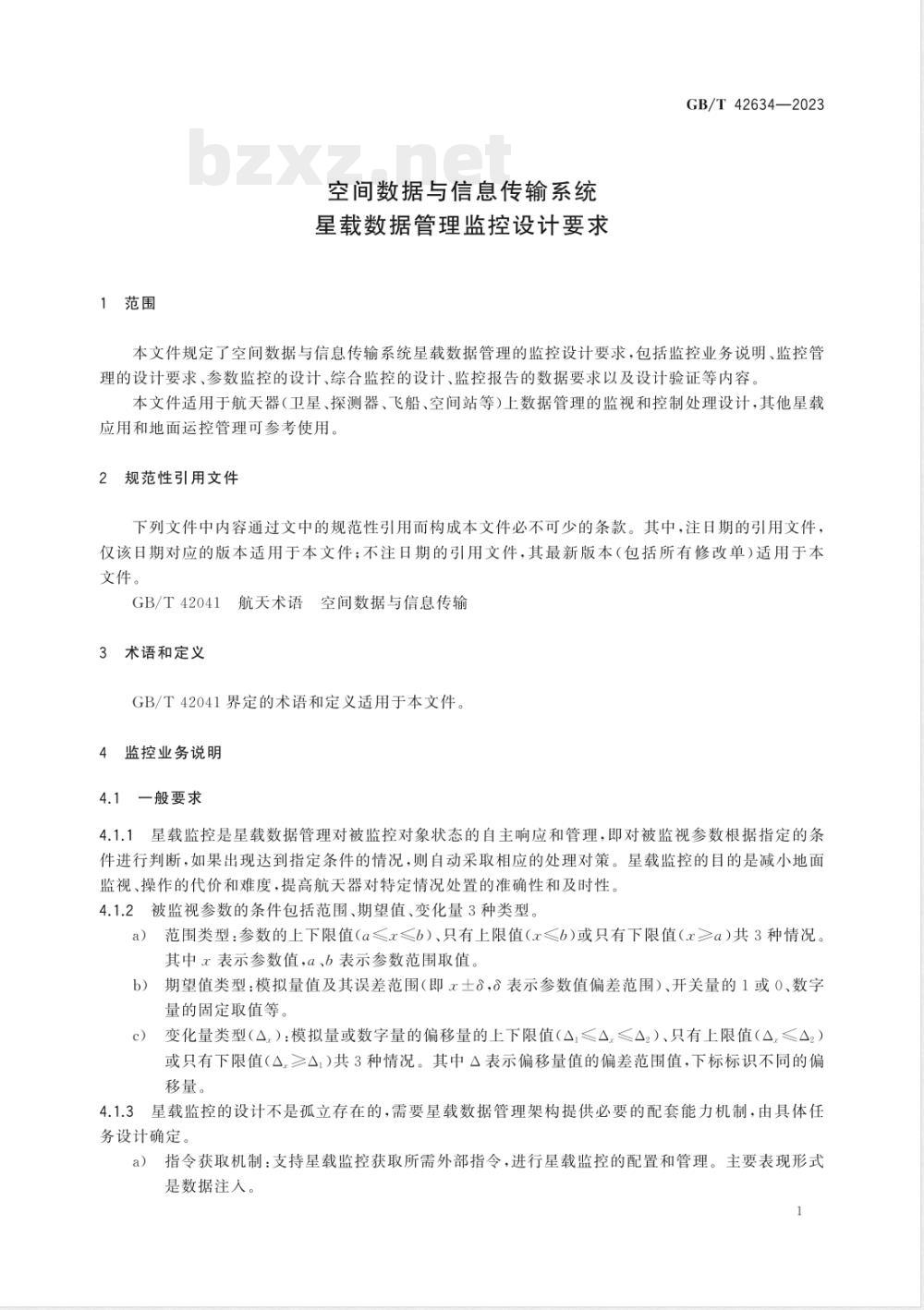

空间数据与信息传输系统
星载数据管理监控设计要求
GB/T42634—2023
本文件规定了空间数据与信息传输系统星载数据管理的监控设计要求，包括监控业务说明、监控管理的设计要求、参数监控的设计、综合监控的设计、监控报告的数据要求以及设计验证等内容。本文件适用于航天器（卫星、探测器、飞船、空间站等）上数据管理的监视和控制处理设计，其他星载应用和地面运控管理可参考使用规范性引用文件
下列文件中内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T42041航天术语空间数据与信息传输3术语和定义
GB/T42041界定的术语和定义适用于本文件。4监控业务说明
4.1一般要求
4.1.1星载监控是星载数据管理对被监控对象状态的自主响应和管理，即对被监视参数根据指定的条件进行判断，如果出现达到指定条件的情况，则自动采取相应的处理对策。星载监控的目的是减小地面监视、操作的代价和难度，提高航天器对特定情况处置的准确性和及时性。4.1.2被监视参数的条件包括范围、期望值、变化量3种类型。a
范围类型：参数的上下限值（a≤r≤b）、只有上限值（r≤b)或只有下限值（α≥a）共3种情况。其中表示参数值，a、6表示参数范围取值。期望值类型：模拟量值及其误差范围（即土，表示参数值偏差范围）、开关量的1或0、数字b）
量的固定取值等。
变化量类型（△）：模拟量或数字量的偏移量的上下限值（△≤△，≤△2）、只有上限值（△，≤△）c）
或只有下限值（△≥△）共3种情况。其中△表示偏移量值的偏差范围值，下标标识不同的偏移量。
4.1.3星载监控的设计不是孤立存在的，需要星载数据管理架构提供必要的配套能力机制，由具体任务设计确定。
a）指令获取机制：支持星载监控获取所需外部指令，进行星载监控的配置和管理。主要表现形式是数据注人。
GB/T42634—2023
b）动作执行机制：支持星载监控发出指令或配置参数，执行所需的相应动作，进行系统状态配置。c
数据采集机制：支持星载监控能够实时获取所需的参数数据。d）报告组织机制：支持星载监控的状态和过程参数能够以某种形式及时准确地形成报告，并传递出去。
4.2监控业务的组成
星载监控（onboardmonitoringandcontrol）业务分为监控管理（managementofmonitoringandcontrol)子业务、若干参数监控（parameter monitoring and control)子业务和若干综合监控（integratedmonitoringandcontrol)子业务三部分，组成关系见图1。综合监控部分
综合监控1
子业务
综合监控表
管理指令
关联关系
参数监控表
监控管理子业务
状态数据
参数】
监控子
参数2
监控子
（综合监控”
子业务
参数所
监控子
参数监控部分
采集参数1采集参数2
指令/配置参数
指令/配置参数
采集参数n
图1星载监控业务框架
图1中，监控管理子业务通过对参数监控表中的参数监控对象［即参数监控项（parametermonitoringdefinition）进行操作，实现对参数监控部分的子业务进行配置和管理，主要包括对监控项的增加、删除、更改和使能等操作。监控管理子业务通过对综合监控表中的综合监控对象即综合监控项（integratedmonitoringdefinition）进行操作，实现对综合监控部分的子业务进行配置和管理，同样包括增加、删除、更改和使能等操作，同时还可以动态配置(建立、更改和删除)参数监控项与综合监控项的关联关系。两个监控表中的参数可以作为数据报告的数据源，反映监控状态。数据报告的组织业务不在本文件中规定。
参数监控是对参数超限情况的监视和控制过程。参数监控子业务可以有多个，每个参数监控子业务与参数监控项建立一对一的关系，一个参数监控项包含对一个参数的监控信息。某个子业务根据对应参数监控项，对实时采集的该参数数据进行及时判断和决策。随着参数监控项的变化，子业务也相应动态增加或删除。子业务的输出可以是监控情况发生时触发的指令动作或配置参数，同时监控的状态也反映到参数监控表中。
综合监控是在参数监控基础上，对多个关联参数的综合监视和控制过程。综合监控子业务与参数监控子业务的处理类似，只是每一个综合监控子业务需要根据综合监控项与参数监控项（亦即参数监控子业务)的一对多关系作出综合判断和决策。2
4.3监控的一般处理过程
4.3.1如图1所示，可按照下列过程进行监控的一般处理，GB/T426342023
参数监控子业务获取对应的采集参数。采集参数的获取过程由具体任务架构的数据采集机制a)
确定，通常是周期性数据采集。b）
参数监控子业务对采集参数进行检查。可每次采集都进行检查，也可间隔若十次再进行检查。当某次检查发现超出指定条件情况时，为防止误判，需要连续判断多次，才能确定超限情况是c）
否实际发生，进而触发动作输出。d）
在参数监控的基础上，进行综合监控。4.3.2监控处理过程涉及的控制参数说明包括以下内容。a）
参数采集周期：数据采集的时间间隔，以时间为单位。其数值由数据采集机制确定，监控业务只使用该数值。
b）参数监视周期：进行数据检查的时间间隔，以时间为单位。其数值应大于等于参数采集周期般是参数采集周期的倍数，
超限判读次数：当数据检查发现达到指定条件情况时需要连续判读该情况的次数，无量纲综合监视周期：进行综合检查的时间间隔，以时间为单位。由于综合监控子业务关联了多个参d)
数监控子业务，综合监视周期数值应大于等于综合监控项所包含的所有参数监控项中的最大参数监视周期。
5监控管理的设计要求
5.1一般要求
5.1.1监控管理的对象是监控表，参数监控表的说明如下：a）
参数监控表由参数监控项组成：b）
参数监控项的内容是一个参数监控的条件、动作等配置信息和状态信息；c）
参数监控项可通过指令进行增加或删除，改变参数范围、监视和判读次数等监视条件，使能或禁止监控；
具体任务应定义参数监控表充许的参数监控项最大个数：参数监控表可以为空，即没有监控对象和需求；e）：
5.1.2综合监控表的说明包括以下内容。a
综合监控表由综合监控项组成。b）
综合监控项的内容是一个综合监控的配置信息，包括与参数监控项的组合和关联关系，以及综合监控的条件、动作等配置信息和状态信息综合监控项可通过指令进行增加或删除，改变、增加或删除关联参数监控项，改变监视周期等c
监视条件，允许或禁止监控。
具体任务应定义综合监控表允许包含的综合监控项最大个数d）
综合监控表可以为空，即没有综合监控需求。e）
综合监控项中至少关联两个对应参数监控项。f）
具体任务应定义一个综合监控项允许的、可以关联的参数监控项最大数目。也可规定一个所g）
有综合监控项遵守的最大值。
5.2参数监控表
参数监控表的数据格式由具体任务确定，在此只定义一个参数监控项包含的必要内容。3
GB/T42634—2023
a）参数监控项ID（parametermonitoringdefinitionID）：参数监控表中一条记录的标识符。b）参数ID(parameterID）：监控参数的标识符。与参数监控项ID分开，是为了允许同一个参数可以用于不同的监控项。即多个参数监控项可以指向同一个参数，来实施不同的监控条件和动作。
参数监视使能（enablestatusofparametermonitoring）：允许或禁止监视状态，缺省为禁止。c）
参数动作使能（enablestatusof action）：允许或禁止动作，缺省为禁止。d）
监视条件类型（monitoringconditiontype）：分为范围、期望值模拟量（带偏差范围）、期望值开e）
关量或数字量、变化量4种。
参数监视优先级（parametermonitoringdefinitionspriority）：根据具体任务需要定义。参数位置（parameterlocation）：获取参数所需的地址、端口ID、寄存器ID、软件接口等。g）
参数屏蔽字（parametermaskword）：反映被监视参数格式的屏蔽字，1为有效位，o为无效位。h）
位数应与被监视参数位数相同。i）
监视条件（monitoringcondition）：二进制数值量表示，分为上限监视条件和下限监视条件两个域，根据监视条件类型选择设置。当只使用下限不使用上限时，只设置下限监视条件值，上限监视条件设置为全1。1）
当只使用上限不使用下限时，只设置上限监视条件值，下限监视条件设置为全0。2）
如果是范围条件或变化量条件，且存在上限和下限两个监视条件，则对应设置上下限监视条件值。
如果是数字量或开关量期望值条件，则只有一个判断条件，只设置下限监视条件值，上限监视条件设置为全1。
如果是带有误差值模拟量的期望值条件，则下限监视条件填入期望值，上限监视条件填入误差值。上限监视条件设置为0，表示没有误差值，6）如果进一步考虑偏差值的变化，则应使用变化量条件类型。j）
转换公式（conversionformula）：转换公式算法程序单元的ID。k）参数监视周期（parametermonitoringperiod）：监视的时间间隔计数值，单位可根据需要确定，通常为秒。
超限判读次数（ultralimitjudgementtimes）：首次发现参数超限之后，连续判读所需的参数监1）
视周期个数。分为上限判读次数和下限判读次数两个域，根据监视条件类型选择设置。当只使用下限不使用上限时，只设置下限判读次数值，上限判读次数设置为0。1）
当只使用上限不使用下限时，只设置上限判读次数值，下限判读次数设置为0。3）
如果是期望值条件（不论是否带偏差范围的模拟量、开关量或数字量），下限判读次数填入数值，上限判读次数设置为0。
如果是范围条件或变化量条件，且存在上限和下限两个监视条件，则对应设置上下限判读次数值。即允许上下限的判读次数可以不同。如果上限判读次数和下限判读次数均设置为全0，表示不使用判读次数，一旦发现超限情5）
况，即判定超限情况实际发生。m）动作ID(actionID)：参数超限且满足判读次数时，触发的对应动作的标识符。分为上限动作ID和下限动作ID两个域，根据监视条件类型选择设置。当只使用下限不使用上限时，只设置下限动作ID值，上限动作ID设置为0。1）
当只使用上限不使用下限时，只设置上限动作ID值，下限动作ID设置为03）
如果是期望值条件（不论是否带偏差范围的模拟量、开关量或数字量），下限动作ID填入动作ID值，上限动作ID设置为0。如果是范围条件或变化量条件，且存在上限和下限两个监视条件，则对应设置上限、下限4）
动作ID值。即允许上下限触发动作可以不同。如果上限动作ID和下限动作ID均设置为O，表示不规定触发动作。5
GB/T42634—2023
动作后ID(post-actionID）：在参数超限发生后，继续监视的下一个参数监控项ID或综合监控n）
项ID。分为上限动作后ID和下限动作后ID两个域，根据监视条件类型选择设置。1）当只使用下限不使用上限时，只设置下限动作后ID值，上限动作后ID设置为0。当只使用上限不使用下限时，只设置上限动作后ID值，下限动作ID后设置为0。2）
如果是期望值条件（不论是否带偏差范围的模拟量、开关量或数字量），只设置下限动作后ID值，上限动作后ID设置为0。
如果是范围条件或变化量条件，且存在上限和下限两个监视条件，则对应设置上限、下限动作后ID值，
如果上限动作后ID和下限动作后ID均设置为0，表示不规定动作后的进一步动作和5）
状态。
o）参数动作计数（parameteractioncount）：监控触发动作的计数超限倒计数（countdownof utralimit）：超限情况发生后连续判读超限的计数，初始值为超限判p）
读次数值。可用于参数监视报告的数据，以及超限情况发生后的次数判断。使用方式见6.2报告ID（reportID）：一个事先定义好的报告格式的标识符，后续可根据这个格式组织数据q
报告。
5.3综合监控表
综合监控表的数据格式由具体任务确定，在此只定义一个综合监控项包含的必要内容。综合监控项ID(integratedmonitoringdefinitionID）：综合监控表中一条记录的标识符。a）
综合监视使能（enablestatusofintegratedmonitoring）：允许或禁止监视，缺省为禁止。综合动作使能（enablestatusof integratedaction）：允许或禁止动作，缺省为禁止。c）
综合监视优先级别（integratedmonitoringdefinitionspriority）：根据具体任务需要定义。参数监控项数目（numberof parametermonitoringdefinitions）：综合监控项关联的参数监控e）
项数目，取值范围为2≤数值≤参数监控项最大数目。参数监控项最大数目由具体任务确定。参数监控项ID(parametermonitoringdefinitionID）：对应参数监控表中的参数监控项。个数f）
应等于参数监控项数目数值。
综合监视周期（integratedmonitoringperiod）：综合监视的时间间隔计数值。g）
监视算法ID（monitoringalgorithmID）：关联的监视算法程序标识符i）
动作ID(actionID）：监视算法触发的关联动作标识符。动作后ID(post-actionID）：在监视算法做出决策后，继续监视的下一个参数监控项ID或综合监控项ID。www.bzxz.net
综合动作计数（integrated actioncount）：监控触发动作的计数k）
报告ID(reportID）：一个事先定义好的报告格式的标识符，后续可根据这个格式组织数据1）
报告。
5.4监控管理的操作
监控管理的操作基于参数监控表、综合监控表完成，主要包括：a）:
增加或删除监控项；
设置监控项使能状态；
设置监控项的监视周期和超限判读次数；c）
设置监控项动作；
GB/T42634—2023
设置监控项动作后状态。
操作涉及的请求指令及其说明见表1。具体的请求指令的格式和编码由具体任务设计和扩展。表1监控管理请求指令汇总
请求指令名称
增加参数监控项
add parameter monitoring
definitions
删除参数监控项
delete parameter
monitoring definitions
改变参数ID
modify parameter ID
允许参数监视
Enable parameter monitoring
禁止参数监视
disable parameter monitoring允许参数动作
enable parameter action
禁止参数动作
disable parameter action
设置监视条件类型
Set monitoring condition type设置参数监视优先级
Set parameter monitoring definitions priority改变参数位置
modify parameter location
设置参数屏蔽字
Set parameter mask word
设置下限监视条件
Set lower monitoring condition设置上限监视条件
Set upper monitoring condition设置转换公式
Set conversion formula
在参数监控表中增加一个监控项：b）在增加监控项时，若已达到参数监控表允许的最大监控项数目，则无法添加
在参数监控表中删除一个监控项：若指定的监控项在参数监控表中不存在，或参数监控表b）
已空，则该删除操作无效；
可以一次删除多个监控项，或清空参数监控表改变参数监控表中一个参数监控项关联的参数，目的是在不改变参数监控项定义的前提下，允许变换同类型的监视参数a)
设置参数监控表中1个参数监控项的监视使能状态为禁止；
一次性禁止表中全部监控项的监视使能状态设置参数监控表中1个参数监控项的动作允许状态；一次性允许表中全部监控项的动作使能状态设置参数监控表中1个参数监控项的动作使能状态为禁止；
一次性禁止表中全部监控项的动作使能状态设置参数监控表中一个参数监控项的监视条件类型为范围、期望值模拟量（带偏差范围）、期望值开关量或数字量、变化量4种之一
设置参数监控表中一个参数监控项的监视优先级别设置参数监控表中一个参数监控项的参数获取位置；a）
此项通常在参数ID、参数类型发生变化时关联使用设置参数监控表中一个参数监控项的参数格式；a)
此项通常在参数ID、参数类型发生变化时关联使用设置参数监控表中一个参数监控项的下限监视条件设置参数监控表中一个参数监控项的上限监视条件设置参数监控表中一个参数监控项的转换公式关联的算法程序ID
表1监控管理请求指令汇总（续）请求指令名称
设置参数监视周期
Set parameter monitoring period设置下限判读次数
Set lower condition criterion period设置上限判读次数
Set upper condition criterion period设置下限动作ID
Set lower condition action ID设置上限动作ID
Set upper condition action ID设置下限动作后ID
Set lower condition post-action ID设置上限动作后ID
Set upper condition post-action ID参数监控项动作计数清零
Clear parameter monitoring definition actioncount
设置参数监控项报告ID
Set parameter monitoring definition reportID
增加综合监控项
add integrated monitoring definitions删除综合监控项
delete integrated monitoring definitions允许综合监视
Enable integrated monitoring禁止综合监视
disable integrated monitoringb)
GB/T42634—2023
设置参数监控表中一个参数监控项的参数监视周期时间值；
参数监视周期的设置值应不小于数据采集周期，建议是整数倍；
数据采集周期的设置不属于本文件范围设置参数监控表中一个参数监控项的下限判读次数，以参数监视周期个数为单位
设置参数监控表中一个参数监控项的上限判读次数，以参数监视周期个数为单位
设置参数监控表中一个参数监控项的下限动作对应的动作ID；
动作ID可对应指令、动作序列、加载数据、程序等设置参数监控表中一个参数监控项的上限动作对应的动作ID；
动作ID可对应指令、动作序列、加载数据、程序等设置参数监控表中一个参数监控项的下限动作后对应的参数监控项ID或综合监控项ID
设置参数监控表中一个参数监控项的上限动作后对应的参数监控项ID或综合监控项ID
清除参数监控表中1个参数监控项的动作计数值为0；一次性清除表中全部监控项的动作计数为0设置参数监控项关联的报告数据格式a)
在综合监控表中增加一个监控项的全部内容：在增加监控项时，若已达到综合监控表允许的最大监控项数目，则拟增加的监控项无效在综合监控表中删除一个监控项的全部内容；若指定的监控项在综合监控表中不存在，或综合监控表已空，则该删除操作无效；
可以一次删除多个监控项，或清空综合监控表设置综合监控表中1个综合监控项的监视使能状态为充许；
一次性允许表中全部监控项的监视使能状态设置综合监控表中1个综合监控项的监视使能状态为禁止；
一次性禁止表中全部监控项的监视使能状态
