FZ/T 51018—2020
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 51018—2020.
1范围
FZ/T 51018规定了纤维用海藻酸钠(又名;褐藻酸钠)的术语和定义,技术要求,试验方法,检验规则和标志.包装、运输、贮存的要求。
FZ/T 51018适用于生产纤维的海藻酸钠。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 601化学试剂标准滴定溶液的制备
GB/T 602化学试剂杂质测定用标准溶液的制备
GB/T 603化学试剂试验方法中所用制剂及制品的制备
GB 1886.243—2016食品安全国家标准﹑食品添加剂﹑海藻酸钠(又名褐藻酸钠)GB 5009.3——2016食品安全国家标准食品中水分的测定
GB 5009.4--2016食品安全国家标准食品中灰分的测定GB/T 6679——2003固体化工产品采样通则
GB/T 6682分析实验室用水规格和试验方法GB/T 9724化学试剂pH值测定通则
JJG512白度计
YY/T 0606.8——2008组织工程医疗产品第8部分:褐藻酸钠
3术语和定义
下列术语和定义适用于本文件。
3.1
水不溶物water insoluble residue
海藻酸钠中不溶于水的杂质,例如:泥沙,海藻酸,海藻表皮残渣等。
3.2
钙离子含量content of calcium ion
海藻酸钠中钙离子质量占总质量的百分比。
3.3
结构组成structure composition
海藻酸钠(C.H,O Na)。主要由海藻酸的钠盐组成,由a-L-甘露糖醛酸(M单元)与β-D-古罗糖醛酸(G单元)依靠β-1,4-糖苷键连接并由不同比例的GM、MM 和GG片段组成。古罗糖醛酸与甘露糖醛酸含量比值(G/M)即海藻酸钠结构组成(G/M)。
1范围
FZ/T 51018规定了纤维用海藻酸钠(又名;褐藻酸钠)的术语和定义,技术要求,试验方法,检验规则和标志.包装、运输、贮存的要求。
FZ/T 51018适用于生产纤维的海藻酸钠。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 601化学试剂标准滴定溶液的制备
GB/T 602化学试剂杂质测定用标准溶液的制备
GB/T 603化学试剂试验方法中所用制剂及制品的制备
GB 1886.243—2016食品安全国家标准﹑食品添加剂﹑海藻酸钠(又名褐藻酸钠)GB 5009.3——2016食品安全国家标准食品中水分的测定
GB 5009.4--2016食品安全国家标准食品中灰分的测定GB/T 6679——2003固体化工产品采样通则
GB/T 6682分析实验室用水规格和试验方法GB/T 9724化学试剂pH值测定通则
JJG512白度计
YY/T 0606.8——2008组织工程医疗产品第8部分:褐藻酸钠
3术语和定义
下列术语和定义适用于本文件。
3.1
水不溶物water insoluble residue
海藻酸钠中不溶于水的杂质,例如:泥沙,海藻酸,海藻表皮残渣等。
3.2
钙离子含量content of calcium ion
海藻酸钠中钙离子质量占总质量的百分比。
3.3
结构组成structure composition
海藻酸钠(C.H,O Na)。主要由海藻酸的钠盐组成,由a-L-甘露糖醛酸(M单元)与β-D-古罗糖醛酸(G单元)依靠β-1,4-糖苷键连接并由不同比例的GM、MM 和GG片段组成。古罗糖醛酸与甘露糖醛酸含量比值(G/M)即海藻酸钠结构组成(G/M)。
标准图片预览
标准内容
ICS59.060.20
中华人民共和国纺织行业标准
FZ/T51018—2020
纤维用海藻酸钠
Sodiumalginateforfiber
2020-12-09发布
中华人民共和国工业和信息化部发布
2021-04-01实施

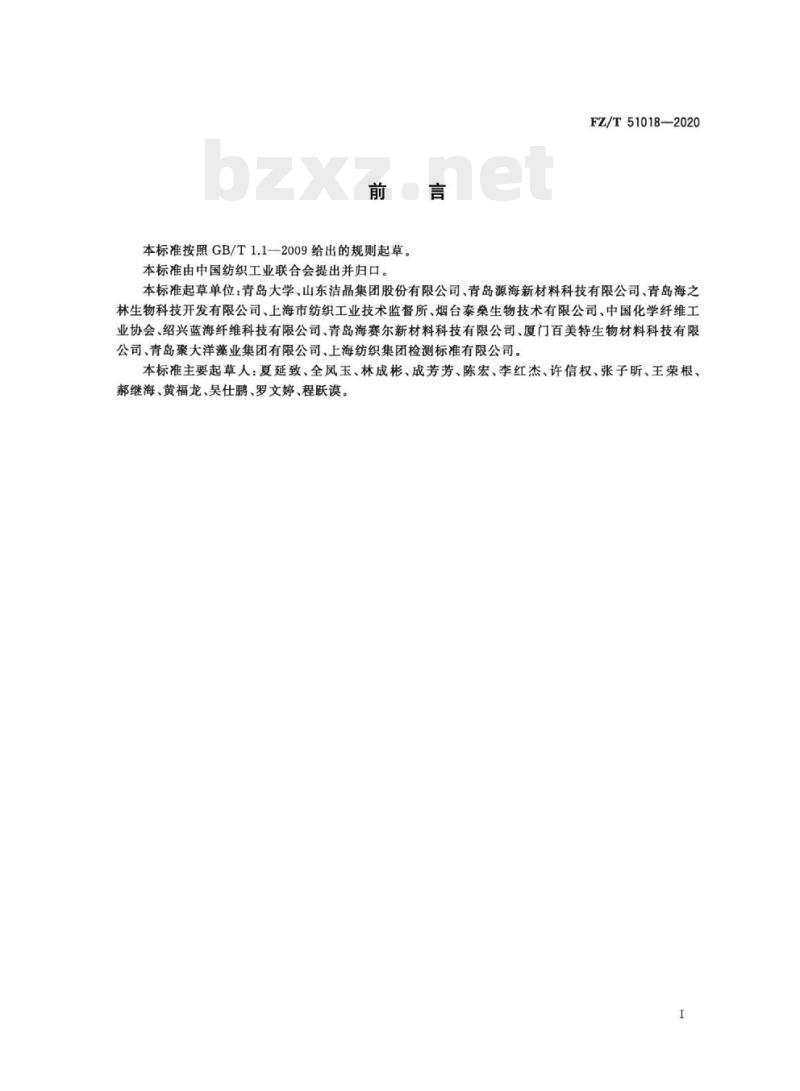

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出并归口。FZ/T51018—2020
本标准起草单位：青岛大学、山东洁晶集团股份有限公司、青岛源海新材料科技有限公司、青岛海之林生物科技开发有限公司、上海市纺织工业技术监督所、烟台泰荣生物技术有限公司、中国化学纤维工业协会、绍兴蓝海纤维科技有限公司、青岛海赛尔新材料科技有限公司、厦门百美特生物材料科技有限公司、青岛聚大洋藻业集团有限公司、上海纺织集团检测标准有限公司。本标准主要起草人：夏延致、全凤玉、林成彬、成芳芳、陈宏、李红杰、许信权、张子昕、王荣根、郝继海、黄福龙、吴仕鹏、罗文婷、程跃谟。I

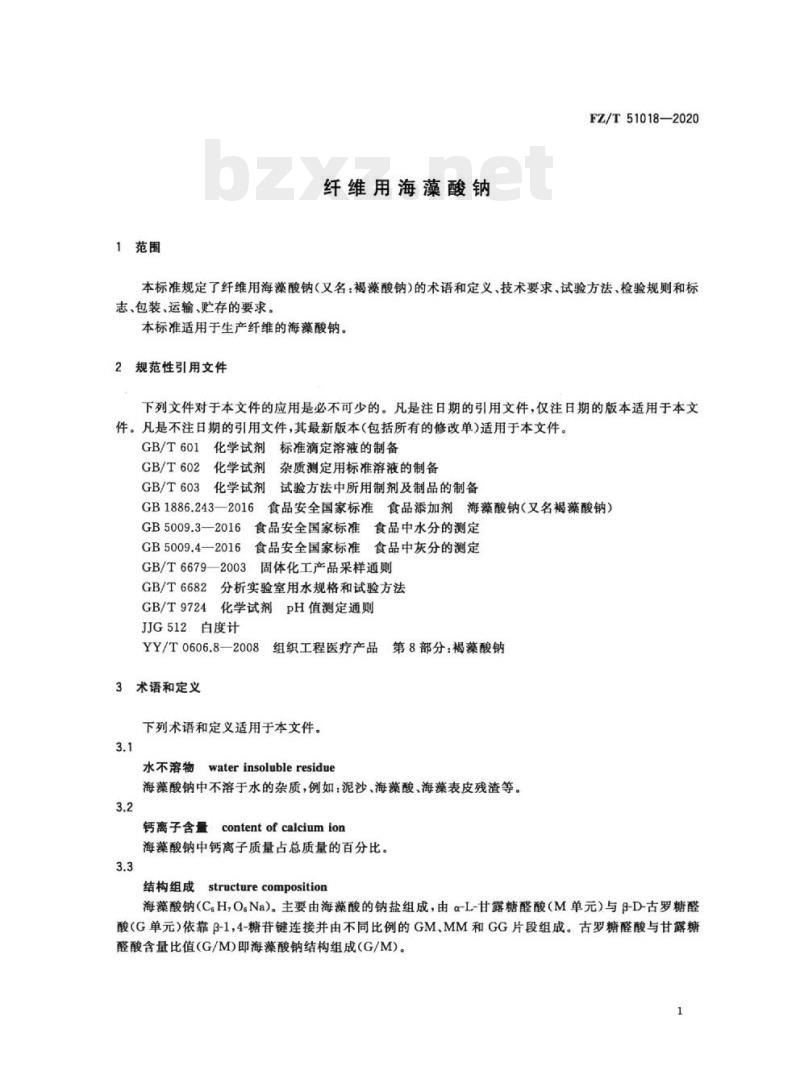

1范围
纤维用海藻酸钠
FZ/T51018-—2020
本标准规定了纤维用海藻酸钠（又名：褐藻酸钠)的术语和定义、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。本标准适用于生产纤维的海藻酸钠。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T601
GB/T602
GB/T603
化学试剂
标准滴定溶液的制备
化学试剂
化学试剂
GB1886.243—2016
GB5009.3—2016
GB5009.4—2016
杂质测定用标准溶液的制备
试验方法中所用制剂及制品的制备食品安全国家标准食品添加剂海藻酸钠（又名褐藻酸钠）食品安全国家标准食品中水分的测定食品安全国家标准食品中灰分的测定GB/T66792003
固体化工产品采样通则
GB/T6682
GB/T9724
分析实验室用水规格和试验方法化学试剂pH值测定通则
JJG512白度计
YY/T0606.8—2008
第8部分：褐藻酸钠
组织工程医疗产品
3术语和定义
下列术语和定义适用于本文件。3.1
水不溶物
water insoluble residue
海藻酸钠中不溶于水的杂质，例如：泥沙、海藻酸、海藻表皮残渣等。3.2
content of calciumion
钙离子含量免费标准bzxz.net
海藻酸钠中钙离子质量占总质量的百分比。3.3
结构组成
structurecomposition
海藻酸钠(C,H,O,Na)，主要由海藻酸的钠盐组成，由α-L-甘露糖醛酸(M单元)与β-D-古罗糖醛酸(G单元)依靠β-1,4-糖苷键连接并由不同比例的GM、MM和GG片段组成。古罗糖醛酸与甘露糖醛酸含量比值(G/M)即海藻酸钠结构组成(G/M)。1

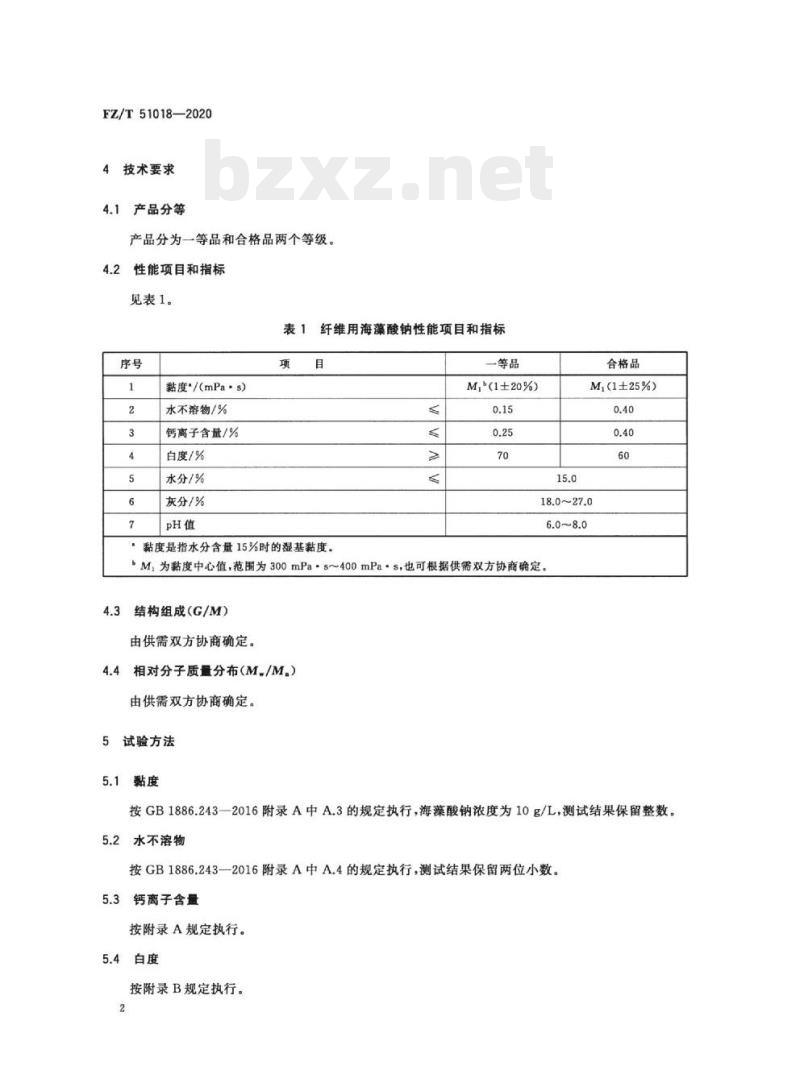

FZ/T51018—2020
技术要求
产品分等
产品分为一等品和合格品两个等级。4.2
性能项目和指标
见表1。
表1纤维用海藻酸钠性能项目和指标序号
黏度?/(mPa·s)
水不溶物/%
钙离子含量/%
白度/%
水分/%
灰分/%
黏度是指水分含量15%时的湿基黏度。一等品
M,(1±20%）
合格品
M(1±25%）
18.0~27.0
M，为黏度中心值，范围为300mPa·s~400mPa.s，也可根据供需双方协商确定。结构组成（G/M)
由供需双方协商确定。
相对分子质量分布（M./M.）
由供需双方协商确定。
5试验方法
5.1黏度
按GB1886.243—2016附录A中A.3的规定执行，海藻酸钠浓度为10g/L，测试结果保留整数。5.2
水不溶物
按GB1886.243—2016附录A中A.4的规定执行，测试结果保留两位小数。5.3
钙离子含量
按附录A规定执行。
按附录B规定执行。

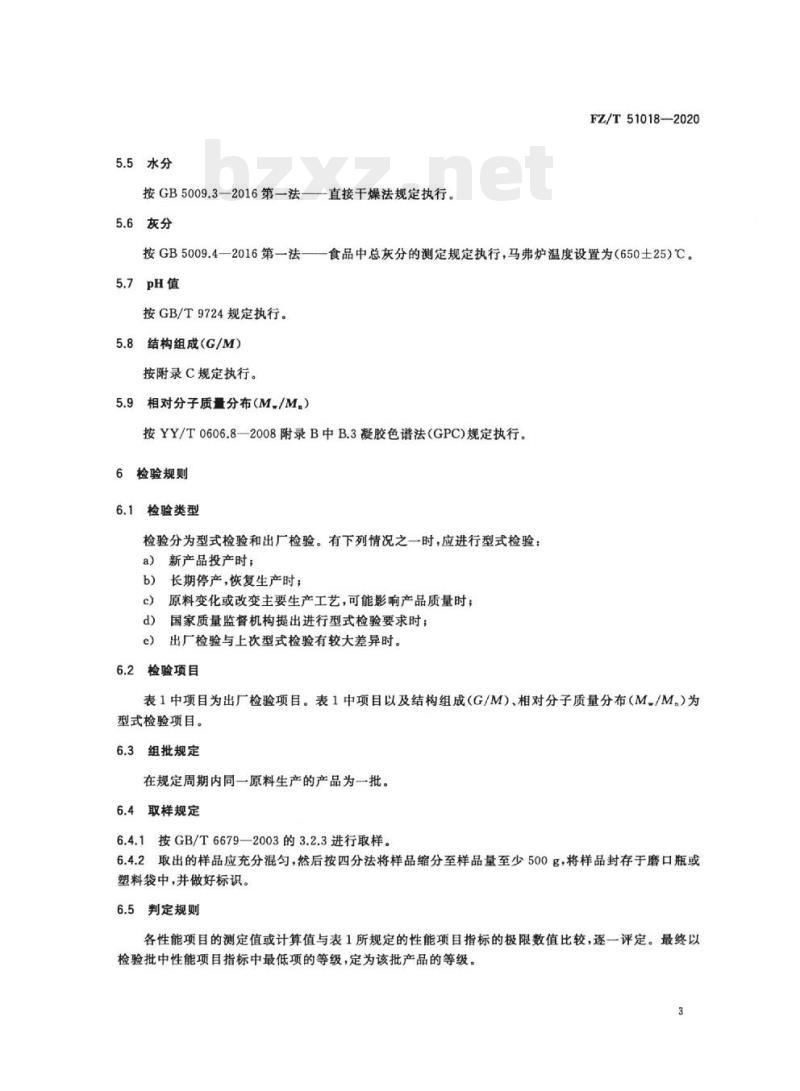

5.5水分
按GB5009.3—2016第一法——直接干燥法规定执行。5.6灰分
FZ/T51018—2020
按GB5009.4一2016第一法——食品中总灰分的测定规定执行，马弗炉温度设置为（650土25)C。5.7pH值
按GB/T9724规定执行。
5.8结构组成（G/M）
按附录C规定执行。
5.9相对分子质量分布（M./M.）按YY/T0606.8—2008附录B中B.3凝胶色谱法(GPC)规定执行。6检验规则
检验类型
检验分为型式检验和出厂检验。有下列情况之一时，应进行型式检验：a）
新产品投产时：
长期停产，恢复生产时；
原料变化或改变主要生产工艺，可能影响产品质量时；国家质量监督机构提出进行型式检验要求时；出厂检验与上次型式检验有较大差异时。6.2检验项目
表1中项目为出厂检验项目。表1中项目以及结构组成（G/M）、相对分子质量分布（M./M.）为型式检验项目。
6.3组批规定
在规定周期内同一原料生产的产品为一批。6.4取样规定
6.4.1按GB/T6679—2003的3.2.3进行取样。6.4.2取出的样品应充分混勾，然后按四分法将样品缩分至样品量至少500g，将样品封存于磨口瓶或塑料袋中，并做好标识。
6.5判定规则
各性能项目的测定值或计算值与表1所规定的性能项目指标的极限数值比较，逐一评定。最终以检验批中性能项目指标中最低项的等级，定为该批产品的等级。3
FZ/T51018—2020
6.6复验规则
6.6.1通则
批产品到收货方时应及时检查批号、规格、件数与货单（或外包装标识）是否相符。如因运输、保管等原因影响品质时，应查明责任，由责任方负责。收货方如对产品质量有异议时，可在货到1个月内向生产厂提请复验，也可与生产厂协商提请第三方复验，逾期不予受理。复验结果为最终结果。若该批产品已用去三分之一以上时，不得申请复验，如果由于纤维用海藻酸钠质量影响后加工质量，并造成严重损失时，供需双方应分析原因，明确责任，协商处理。
6.6.2检验项目
同6.2。
6.6.3组批规定
同6.3。
6.6.4取样规定
同6.4。
复验结果评定
按6.5评定，高于或等于原等级则判为符合，低于原等级则判为不符合。标志、包装、运输、贮存
7.1标志
包装上应有牢固、清晰的标志，标明生产厂名、产品名称、生产地址、商标、批号、生产日期、净重、产品标准代号等。
7.2包装
7.2.1应采用适宜的包装，确保纤维用海藻酸钠（褐藻酸钠）产品的安全性和有效性。7.2.2每批产品应附产品合格证、质量检验单。7.3运输
运输工具应清洁、卫生、防雨，运输中应防止日晒、雨淋及受热、受潮，不得与有毒有害物质混放。7.4存
应存放在干净、干燥、防晒的库房中，避免雨淋及日晒，防止受热、受潮，不得与有毒有害物质混放。A.1范围
附录A
（规范性附录）
海藻酸钠中钙离子含量的测定
本附录规定了海藻酸钠中钙离子含量的测定方法。本附录适用于纤维用海藻酸钠。A.2原理
FZ/T51018—2020
灼烧后的试样经溶解后，加人氢氧化钾使溶液pH值大于12，同时加入三乙醇胺做掩蔽剂，用钙红做指示剂，用乙二胺四乙酸二钠（EDTA）标准滴定溶液络合滴定，以消耗的乙二胺四乙酸二钠（EDTA）标准滴定溶液的量来计算钙的含量。A.3试剂
本附录除另有规定外，所用试剂的纯度应为分析纯，所用标准滴定溶液、杂质测定用标准溶液、制剂及制品，应按GB/T601GB/T602、GB/T603的规定制备，试验用水应符合GB/T6682中三级水的规定。试验中所用溶液在未注明用何种溶剂配制时，均指水溶液。氢氧化钾溶液，2mol/L。
三乙醇胺溶液，10%。
乙二胺四乙酸二钠（EDTA)标准滴定溶液，C=0.01mol/L。A.3.4
钙红指示剂。
浓盐酸。
仪器设备
电炉：1000W。
马弗炉：最高温度为1000℃。
定量滤纸：g12.5cm，中速。
烧杯：250mL。
容量瓶：100mL。
酸式滴定管：50mL。
电子天平：最小分度值为0.1mg。移液管：10mL。
测定步骤
A.5.1准确称取约1.0g已知水分含量（w）的试样，质量记为m，置于预先（650士25）℃C处理至恒重的瓷埚中，先用电炉慢慢炭化完全，再移人马弗炉中，于（650士25)℃灰化3h，取出，冷却至室温。5
FZ/T51018—2020
A.5.2缓慢加人5mL浓盐酸（A.3.5和10mL三级水于埚中，煮沸5min，冷却转移至烧杯内，然后再加人2mL浓盐酸（A.3.5）和10mL三级水于埚中，煮沸5min，冷却后转移合并入同一烧杯中，然后用容量瓶定容至100mL，用干燥的定量滤纸过滤，弃去最先滤出的20mL滤液，收集其他滤液于烧杯内。
A.5.3用移液管准确移取10mL待测滤液于烧杯中，加入5mL氢氧化钾溶液（A.3.1)，搅拌均匀，再加人1mL三乙醇胺溶液（A.3.2），0.1g钙红指示剂（A.3.4），溶解后，在不断搅拌下，以乙二胺四乙酸二钠（EDTA)标准滴定溶液（A.3.3)滴定至红色突变为蓝色，即为终点。记录所消耗的乙二胺四乙酸二钠（EDTA)标准滴定溶液（A.3.3)的体积V。6结果计算
钙离子含量按照公式(A.1)计算：VXC..100
m（1-w）
式中：
钙离子含量，%；
-滴定所消耗EDTA的体积，单位为毫升（mL)；滴定所用EDTA浓度，单位为摩尔每升（mol/L)；样品的质量，单位为克(g)；
样品水分，%；
钙离子的摩尔质量，单位为克每摩尔（g/mol)。X40
取平行二次测定数据的算术平均值作为试验结果，保留小数点后两位A.7重复性
两个平行样测定结果相差不得超过5%，否则重新测定。A.8
试验报告
试验报告应包括：
试样名称和来源；
使用的标准（包括发布或出版年号）：试验结果；
与基本分析步骤的差异；
观察到的异常现象；
试验日期。
..(A.1)
B.1范围
附录B
（规范性附录）
海藻酸钠白度的测定
本附录规定了纤维用海藻酸钠白度的测定方法。本附录适用于纤维用海藻酸钠。B.2原理
FZ/T51018—2020
模拟D65光源、漫射/垂直（d/0)光学几何条件下，测定试样对主波长457nm蓝光的漫反射因数（%），表示白度测定结果。
B.3仪器—
白度测定仪
B.3.1几何条件
以漫射球对试样漫射照明。球直径不小于100mm，球内孔隙面积的总和不超过球内反射整球面积的10%。
试样孔直径不小于20mm。
在漫反射球内壁设光泽吸收器，消除了试样镜面反射光的影响。B.3.1.3
测量照明系统：模拟D65光源；光学几何条件：蓝光、漫射/垂直（d/0）。光束及方向：单束光、无方向性。B.3.1.5
光谱特性
模拟D65标准光源照明，特别是有与D65光源同样丰富的紫外辐射含量，定期用带荧光的标准板对仪器光源的紫外辐射含量进行校准。B.3.2.2
R457滤光片，该滤光片与仪器的光源、透镜、球壁和接受器的光谱特性相匹配，给出主波长土0.5nm，半波宽44nm的光谱分布特性。B.3.3仪器的误差值
示值漂移小于或等于0.2。
示值误差小于或等于1.0。
：重复性误差小于或等于0.2。
标准黑筒
筒内黑色，无反射。
标准工作白度板
需要定期校准，时间符合JJG512有关规定。7
FZ/T51018—2020
6试样盒
圆柱形，可以装载试样，表面有光学玻璃片，玻片厚度为1mm。B.4
试验步骤
测定前按仪器的操作规程先调整好仪器，将试样盒清扫干静，将标准黑筒加上试样盒内的玻璃B.4.1
片，放置在试样座上，校准零点。2用标准工作白板和试样盒内的玻璃片，调整“标准白度值”。B.4.2
B.4.3取试样装满试样盒，保持厚度均匀。压紧试样，旋紧圆盖，将其放置在试样座上，测出白度值，记录。
结果计算
取平行二次测定数据的算术平均值作为试验结果，保留整数位。两个平行样测定数据的绝对差值不得超过1.0，否则重新测试。B.6
6试验报告
试验报告应包括：
试样名称和来源；
使用的标准（包括发布或出版年号）；试验结果；
与基本分析步骤的差异；
观察到的异常现象；
试验日期。
c.1范围
附录C
（规范性附录）
海藻酸钠结构组成的测定
本附录规定了海藻酸钠结构组成的测定方法一固态13C核磁共振法。本附录适用于纤维用海藻酸钠。C.2原理
FZ/T51018—2020
对纤维用海藻酸钠进行固态13C核磁共振法测试得到相应的图谱，根据古罗糖醛酸（G单元）和甘露糖醛酸（M单元）在图谱中吸收峰面积的大小，计算古罗糖醛酸含量（Fc）、甘露糖醛酸含量（FM）、以及古罗糖醛酸与甘露糖醛酸含量比值(G/M)，古罗糖醛酸与甘露糖醛酸含量比值(G/M)即海藻酸钠结构组成（G/M）。
C.3仪器
13C魔角旋转核磁共振谱仪（13CCP-MASNMR）。C.4测定步骤
取1g～2g海藻酸钠粉末，采用魔角旋转（MagicAngleSpinning，缩写MAS)技术进行核磁共振测试，转速为5000Hz，测试时间为1h。c.5
结果计算
参考谱图见图c.1。
×10-(ppm)
参考谱图
其中，化学位移在90～60之间的5个峰的积分强度与G/M比值有关，按位移从大到小将5个峰9
FZ/T51018—2020
分别标记为A、B.C、D、E,其中古罗糖醛酸产生吸收峰为A,D、E,而甘露糖醛酸产生的吸收峰为峰B和C。测试得到核磁共振曲线进行分峰拟合，分峰拟合后，计算A,B,C、D、E处对应独立峰的峰面积（此处峰面积用A、B、C、D、E表示）。相关公式如下：G=A+D+E
式中：
试验报告
古罗糖醛酸产生吸收峰的峰面积；甘露糖醛酸产生吸收峰的峰面积；古罗糖醛酸含量；
甘露糖醛酸含量；
古罗糖醛酸与甘露糖醛酸含量比值。试验报告应包括：
试样名称和来源；
使用的标准（包括发布或出版年号）；试验结果，包括涉及“结果计算”一章的内容；与基本分析步骤的差异；
观察到的异常现象；
试验日期。
..c.1)
......(C.2)
..(C.3
.....(C.5)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国纺织行业标准
FZ/T51018—2020
纤维用海藻酸钠
Sodiumalginateforfiber
2020-12-09发布
中华人民共和国工业和信息化部发布
2021-04-01实施
本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出并归口。FZ/T51018—2020
本标准起草单位：青岛大学、山东洁晶集团股份有限公司、青岛源海新材料科技有限公司、青岛海之林生物科技开发有限公司、上海市纺织工业技术监督所、烟台泰荣生物技术有限公司、中国化学纤维工业协会、绍兴蓝海纤维科技有限公司、青岛海赛尔新材料科技有限公司、厦门百美特生物材料科技有限公司、青岛聚大洋藻业集团有限公司、上海纺织集团检测标准有限公司。本标准主要起草人：夏延致、全凤玉、林成彬、成芳芳、陈宏、李红杰、许信权、张子昕、王荣根、郝继海、黄福龙、吴仕鹏、罗文婷、程跃谟。I
1范围
纤维用海藻酸钠
FZ/T51018-—2020
本标准规定了纤维用海藻酸钠（又名：褐藻酸钠)的术语和定义、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。本标准适用于生产纤维的海藻酸钠。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T601
GB/T602
GB/T603
化学试剂
标准滴定溶液的制备
化学试剂
化学试剂
GB1886.243—2016
GB5009.3—2016
GB5009.4—2016
杂质测定用标准溶液的制备
试验方法中所用制剂及制品的制备食品安全国家标准食品添加剂海藻酸钠（又名褐藻酸钠）食品安全国家标准食品中水分的测定食品安全国家标准食品中灰分的测定GB/T66792003
固体化工产品采样通则
GB/T6682
GB/T9724
分析实验室用水规格和试验方法化学试剂pH值测定通则
JJG512白度计
YY/T0606.8—2008
第8部分：褐藻酸钠
组织工程医疗产品
3术语和定义
下列术语和定义适用于本文件。3.1
水不溶物
water insoluble residue
海藻酸钠中不溶于水的杂质，例如：泥沙、海藻酸、海藻表皮残渣等。3.2
content of calciumion
钙离子含量免费标准bzxz.net
海藻酸钠中钙离子质量占总质量的百分比。3.3
结构组成
structurecomposition
海藻酸钠(C,H,O,Na)，主要由海藻酸的钠盐组成，由α-L-甘露糖醛酸(M单元)与β-D-古罗糖醛酸(G单元)依靠β-1,4-糖苷键连接并由不同比例的GM、MM和GG片段组成。古罗糖醛酸与甘露糖醛酸含量比值(G/M)即海藻酸钠结构组成(G/M)。1
FZ/T51018—2020
技术要求
产品分等
产品分为一等品和合格品两个等级。4.2
性能项目和指标
见表1。
表1纤维用海藻酸钠性能项目和指标序号
黏度?/(mPa·s)
水不溶物/%
钙离子含量/%
白度/%
水分/%
灰分/%
黏度是指水分含量15%时的湿基黏度。一等品
M,(1±20%）
合格品
M(1±25%）
18.0~27.0
M，为黏度中心值，范围为300mPa·s~400mPa.s，也可根据供需双方协商确定。结构组成（G/M)
由供需双方协商确定。
相对分子质量分布（M./M.）
由供需双方协商确定。
5试验方法
5.1黏度
按GB1886.243—2016附录A中A.3的规定执行，海藻酸钠浓度为10g/L，测试结果保留整数。5.2
水不溶物
按GB1886.243—2016附录A中A.4的规定执行，测试结果保留两位小数。5.3
钙离子含量
按附录A规定执行。
按附录B规定执行。
5.5水分
按GB5009.3—2016第一法——直接干燥法规定执行。5.6灰分
FZ/T51018—2020
按GB5009.4一2016第一法——食品中总灰分的测定规定执行，马弗炉温度设置为（650土25)C。5.7pH值
按GB/T9724规定执行。
5.8结构组成（G/M）
按附录C规定执行。
5.9相对分子质量分布（M./M.）按YY/T0606.8—2008附录B中B.3凝胶色谱法(GPC)规定执行。6检验规则
检验类型
检验分为型式检验和出厂检验。有下列情况之一时，应进行型式检验：a）
新产品投产时：
长期停产，恢复生产时；
原料变化或改变主要生产工艺，可能影响产品质量时；国家质量监督机构提出进行型式检验要求时；出厂检验与上次型式检验有较大差异时。6.2检验项目
表1中项目为出厂检验项目。表1中项目以及结构组成（G/M）、相对分子质量分布（M./M.）为型式检验项目。
6.3组批规定
在规定周期内同一原料生产的产品为一批。6.4取样规定
6.4.1按GB/T6679—2003的3.2.3进行取样。6.4.2取出的样品应充分混勾，然后按四分法将样品缩分至样品量至少500g，将样品封存于磨口瓶或塑料袋中，并做好标识。
6.5判定规则
各性能项目的测定值或计算值与表1所规定的性能项目指标的极限数值比较，逐一评定。最终以检验批中性能项目指标中最低项的等级，定为该批产品的等级。3
FZ/T51018—2020
6.6复验规则
6.6.1通则
批产品到收货方时应及时检查批号、规格、件数与货单（或外包装标识）是否相符。如因运输、保管等原因影响品质时，应查明责任，由责任方负责。收货方如对产品质量有异议时，可在货到1个月内向生产厂提请复验，也可与生产厂协商提请第三方复验，逾期不予受理。复验结果为最终结果。若该批产品已用去三分之一以上时，不得申请复验，如果由于纤维用海藻酸钠质量影响后加工质量，并造成严重损失时，供需双方应分析原因，明确责任，协商处理。
6.6.2检验项目
同6.2。
6.6.3组批规定
同6.3。
6.6.4取样规定
同6.4。
复验结果评定
按6.5评定，高于或等于原等级则判为符合，低于原等级则判为不符合。标志、包装、运输、贮存
7.1标志
包装上应有牢固、清晰的标志，标明生产厂名、产品名称、生产地址、商标、批号、生产日期、净重、产品标准代号等。
7.2包装
7.2.1应采用适宜的包装，确保纤维用海藻酸钠（褐藻酸钠）产品的安全性和有效性。7.2.2每批产品应附产品合格证、质量检验单。7.3运输
运输工具应清洁、卫生、防雨，运输中应防止日晒、雨淋及受热、受潮，不得与有毒有害物质混放。7.4存
应存放在干净、干燥、防晒的库房中，避免雨淋及日晒，防止受热、受潮，不得与有毒有害物质混放。A.1范围
附录A
（规范性附录）
海藻酸钠中钙离子含量的测定
本附录规定了海藻酸钠中钙离子含量的测定方法。本附录适用于纤维用海藻酸钠。A.2原理
FZ/T51018—2020
灼烧后的试样经溶解后，加人氢氧化钾使溶液pH值大于12，同时加入三乙醇胺做掩蔽剂，用钙红做指示剂，用乙二胺四乙酸二钠（EDTA）标准滴定溶液络合滴定，以消耗的乙二胺四乙酸二钠（EDTA）标准滴定溶液的量来计算钙的含量。A.3试剂
本附录除另有规定外，所用试剂的纯度应为分析纯，所用标准滴定溶液、杂质测定用标准溶液、制剂及制品，应按GB/T601GB/T602、GB/T603的规定制备，试验用水应符合GB/T6682中三级水的规定。试验中所用溶液在未注明用何种溶剂配制时，均指水溶液。氢氧化钾溶液，2mol/L。
三乙醇胺溶液，10%。
乙二胺四乙酸二钠（EDTA)标准滴定溶液，C=0.01mol/L。A.3.4
钙红指示剂。
浓盐酸。
仪器设备
电炉：1000W。
马弗炉：最高温度为1000℃。
定量滤纸：g12.5cm，中速。
烧杯：250mL。
容量瓶：100mL。
酸式滴定管：50mL。
电子天平：最小分度值为0.1mg。移液管：10mL。
测定步骤
A.5.1准确称取约1.0g已知水分含量（w）的试样，质量记为m，置于预先（650士25）℃C处理至恒重的瓷埚中，先用电炉慢慢炭化完全，再移人马弗炉中，于（650士25)℃灰化3h，取出，冷却至室温。5
FZ/T51018—2020
A.5.2缓慢加人5mL浓盐酸（A.3.5和10mL三级水于埚中，煮沸5min，冷却转移至烧杯内，然后再加人2mL浓盐酸（A.3.5）和10mL三级水于埚中，煮沸5min，冷却后转移合并入同一烧杯中，然后用容量瓶定容至100mL，用干燥的定量滤纸过滤，弃去最先滤出的20mL滤液，收集其他滤液于烧杯内。
A.5.3用移液管准确移取10mL待测滤液于烧杯中，加入5mL氢氧化钾溶液（A.3.1)，搅拌均匀，再加人1mL三乙醇胺溶液（A.3.2），0.1g钙红指示剂（A.3.4），溶解后，在不断搅拌下，以乙二胺四乙酸二钠（EDTA)标准滴定溶液（A.3.3)滴定至红色突变为蓝色，即为终点。记录所消耗的乙二胺四乙酸二钠（EDTA)标准滴定溶液（A.3.3)的体积V。6结果计算
钙离子含量按照公式(A.1)计算：VXC..100
m（1-w）
式中：
钙离子含量，%；
-滴定所消耗EDTA的体积，单位为毫升（mL)；滴定所用EDTA浓度，单位为摩尔每升（mol/L)；样品的质量，单位为克(g)；
样品水分，%；
钙离子的摩尔质量，单位为克每摩尔（g/mol)。X40
取平行二次测定数据的算术平均值作为试验结果，保留小数点后两位A.7重复性
两个平行样测定结果相差不得超过5%，否则重新测定。A.8
试验报告
试验报告应包括：
试样名称和来源；
使用的标准（包括发布或出版年号）：试验结果；
与基本分析步骤的差异；
观察到的异常现象；
试验日期。
..(A.1)
B.1范围
附录B
（规范性附录）
海藻酸钠白度的测定
本附录规定了纤维用海藻酸钠白度的测定方法。本附录适用于纤维用海藻酸钠。B.2原理
FZ/T51018—2020
模拟D65光源、漫射/垂直（d/0)光学几何条件下，测定试样对主波长457nm蓝光的漫反射因数（%），表示白度测定结果。
B.3仪器—
白度测定仪
B.3.1几何条件
以漫射球对试样漫射照明。球直径不小于100mm，球内孔隙面积的总和不超过球内反射整球面积的10%。
试样孔直径不小于20mm。
在漫反射球内壁设光泽吸收器，消除了试样镜面反射光的影响。B.3.1.3
测量照明系统：模拟D65光源；光学几何条件：蓝光、漫射/垂直（d/0）。光束及方向：单束光、无方向性。B.3.1.5
光谱特性
模拟D65标准光源照明，特别是有与D65光源同样丰富的紫外辐射含量，定期用带荧光的标准板对仪器光源的紫外辐射含量进行校准。B.3.2.2
R457滤光片，该滤光片与仪器的光源、透镜、球壁和接受器的光谱特性相匹配，给出主波长土0.5nm，半波宽44nm的光谱分布特性。B.3.3仪器的误差值
示值漂移小于或等于0.2。
示值误差小于或等于1.0。
：重复性误差小于或等于0.2。
标准黑筒
筒内黑色，无反射。
标准工作白度板
需要定期校准，时间符合JJG512有关规定。7
FZ/T51018—2020
6试样盒
圆柱形，可以装载试样，表面有光学玻璃片，玻片厚度为1mm。B.4
试验步骤
测定前按仪器的操作规程先调整好仪器，将试样盒清扫干静，将标准黑筒加上试样盒内的玻璃B.4.1
片，放置在试样座上，校准零点。2用标准工作白板和试样盒内的玻璃片，调整“标准白度值”。B.4.2
B.4.3取试样装满试样盒，保持厚度均匀。压紧试样，旋紧圆盖，将其放置在试样座上，测出白度值，记录。
结果计算
取平行二次测定数据的算术平均值作为试验结果，保留整数位。两个平行样测定数据的绝对差值不得超过1.0，否则重新测试。B.6
6试验报告
试验报告应包括：
试样名称和来源；
使用的标准（包括发布或出版年号）；试验结果；
与基本分析步骤的差异；
观察到的异常现象；
试验日期。
c.1范围
附录C
（规范性附录）
海藻酸钠结构组成的测定
本附录规定了海藻酸钠结构组成的测定方法一固态13C核磁共振法。本附录适用于纤维用海藻酸钠。C.2原理
FZ/T51018—2020
对纤维用海藻酸钠进行固态13C核磁共振法测试得到相应的图谱，根据古罗糖醛酸（G单元）和甘露糖醛酸（M单元）在图谱中吸收峰面积的大小，计算古罗糖醛酸含量（Fc）、甘露糖醛酸含量（FM）、以及古罗糖醛酸与甘露糖醛酸含量比值(G/M)，古罗糖醛酸与甘露糖醛酸含量比值(G/M)即海藻酸钠结构组成（G/M）。
C.3仪器
13C魔角旋转核磁共振谱仪（13CCP-MASNMR）。C.4测定步骤
取1g～2g海藻酸钠粉末，采用魔角旋转（MagicAngleSpinning，缩写MAS)技术进行核磁共振测试，转速为5000Hz，测试时间为1h。c.5
结果计算
参考谱图见图c.1。
×10-(ppm)
参考谱图
其中，化学位移在90～60之间的5个峰的积分强度与G/M比值有关，按位移从大到小将5个峰9
FZ/T51018—2020
分别标记为A、B.C、D、E,其中古罗糖醛酸产生吸收峰为A,D、E,而甘露糖醛酸产生的吸收峰为峰B和C。测试得到核磁共振曲线进行分峰拟合，分峰拟合后，计算A,B,C、D、E处对应独立峰的峰面积（此处峰面积用A、B、C、D、E表示）。相关公式如下：G=A+D+E
式中：
试验报告
古罗糖醛酸产生吸收峰的峰面积；甘露糖醛酸产生吸收峰的峰面积；古罗糖醛酸含量；
甘露糖醛酸含量；
古罗糖醛酸与甘露糖醛酸含量比值。试验报告应包括：
试样名称和来源；
使用的标准（包括发布或出版年号）；试验结果，包括涉及“结果计算”一章的内容；与基本分析步骤的差异；
观察到的异常现象；
试验日期。
..c.1)
......(C.2)
..(C.3
.....(C.5)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
