GB 17820-1999
基本信息
标准号： GB 17820-1999
中文名称：天然气
标准类别：国家标准(GB)
英文名称： Natural Gas
标准状态：现行
发布日期：1999-08-02
实施日期：2000-03-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：127471
标准分类号
标准ICS号：石油及相关技术>>75.060天然气
中标分类号：石油>>石油、天然气>>E24天然气
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：6， 字数：6千字
标准价格：8.0 元
出版日期：2000-03-01
相关单位信息
首发日期：1999-08-20
复审日期：2004-10-14
起草人：原青民、苏建华、唐蒙、陈荣松、周志岐等
起草单位：四川石油管理局天然气研究院
归口单位：全国天然气标准化技术委员会
提出单位：中国石油天然气集团公司
发布部门：国家质量技术监督局
主管部门：中国石油天然气集团公司
标准简介
本标准规定了天然气的技术要求、试验方法和检验规则。本标准适用于气田、油田采出经预处理后通过管道输送的商品天然气。 GB 17820-1999 天然气 GB17820-1999 标准下载解压密码：www.bzxz.net

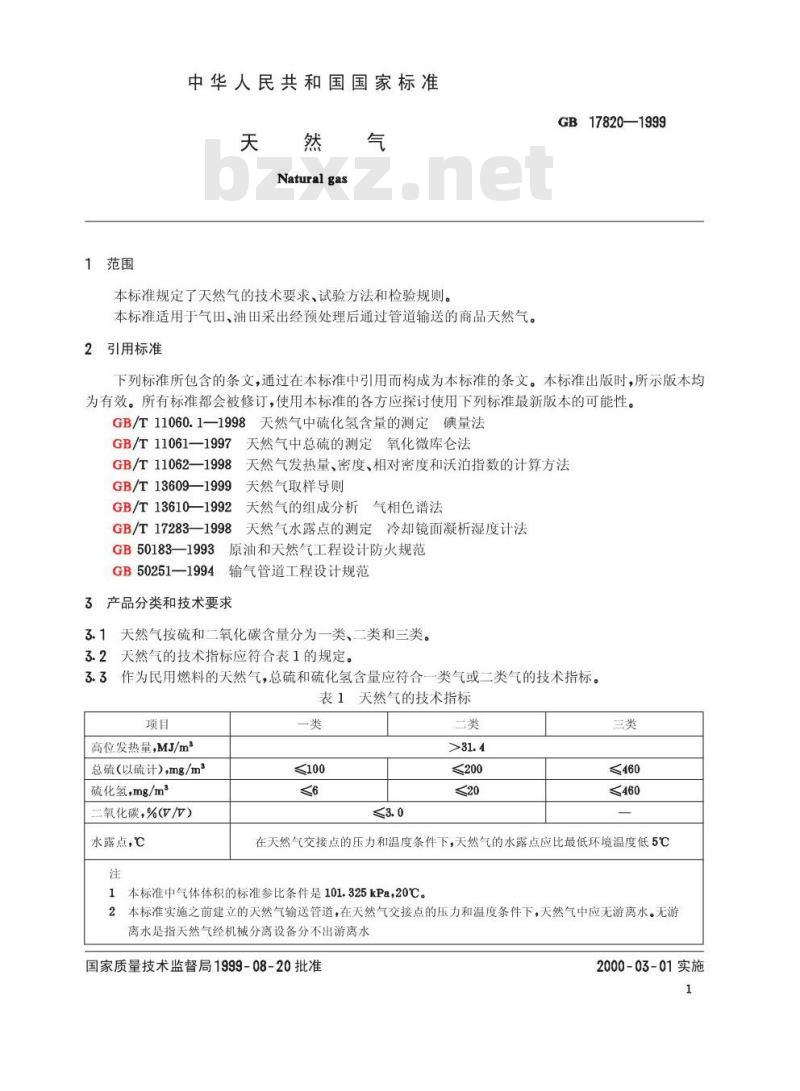

标准图片预览
标准内容
GB17820—1999
本标准在行业标准SY7514一1988《天然气》基础上，总结了近10年的实践经验，参考ISO136861998《天然气质量指标》和国外有关天然气的管输规范，按硫和二氧化碳含量对天然气进行分类，提出了天然气的技术要求，以保证输气管道的安全运行和天然气的安全使用，有利于提高环境质量，适应我国天然气工业的发展需要。
本标准附录A为标准的附录。
考虑我国天然气生产和输送的现状，老气田、老管网区域的天然气自2001年7月1日起执行本标准。
本标准由中国石油天然气集团公司提出。本标准由中国石油天然气集团公司规划设计总院归口。本标准起草单位：四川石油管理局天然气研究院。本标准参加起草单位：四川石油管理局勘察设计院。本标准主要起草人：陈廣良、原青民、苏建华、唐蒙、陈荣松、周志岐、章申远。1范围
中华人民共和国国家标准
Natural gas
本标准规定了天然气的技术要求、试验方法和检验规则。本标准适用于气田、油田采出经预处理后通过管道输送的商品天然气。2引用标准
GB17820—1999
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T11060.1—1998天然气中硫化氢含量的测定碘量法天然气中总硫的测定氧化微库仑法GB/T11061—1997
GB/T11062—1998
GB/T13609—1999
GB/T13610—1992
GB/T17283—1998
天然气发热量、密度、相对密度和沃泊指数的计算方法天然气取样导则
天然气的组成分析气相色谱法
天然气水露点的测定冷却镜面凝析湿度计法GB50183—1993
原油和天然气工程设计防火规范GB50251—1994
输气管道工程设计规范
3产品分类和技术要求
3.1天然气按硫和二氧化碳含量分为一类、二类和三类。3.2天然气的技术指标应符合表1的规定。3.3作为民用燃料的天然气，总硫和硫化氢含量应符合一类气或二类气的技术指标。表1天然气的技术指标免费标准bzxz.net
高位发热量，MJ/m
总硫(以硫计),mg/m
硫化氢，mg/m
二氧化碳，%(V/V)
水露点，℃
≤100
≤200
《460
≤460
在天然气交接点的压力和温度条件下，天然气的水露点应比最低环境温度低5℃1本标准中气体体积的标准参比条件是101.325kPa,20℃。2本标准实施之前建立的天然气输送管道，在天然气交接点的压力和温度条件下，天然气中应无游离水。无游离水是指天然气经机械分离设备分不出游离水国家质量技术监督局1999-08-20批准2000-03-01实施
4试验方法和检验规则
GB 17820—1999
4.1天然气高位发热量的计算应按GB/T11062执行，其所依据的天然气组成的测定应按GB/T13610执行。
4.2天然气中总硫含量的测定应按GB/T11061执行。4.3天然气中硫化氢含量的测定应按GB/T11060.1执行。4.4天然气中二氧化碳含量的测定应按GB/T13610执行。4.5
天然气水露点的测定应按GB/T17283执行。4.6天然气的取样应按GB/T13609执行，取样点应在合同规定的天然气交接点。输送、储存和使用
5.1在天然气交接点的压力和温度条件下，天然气中应不存在液态烃。5.2天然气中固体颗粒含量应不影响天然气的输送和利用。5.3天然气在输送、储存和使用的过程中，应符合GB50183和GB50251的有关规定。2
A1天然气中硫化氢含量
GB17820—1999
附录A
(标准的附录）
安全使用须知及其他
规定天然气中硫化氢含量的目的在于控制气体输配系统的腐蚀以及对人体的危害。湿天然气中，当硫化氢含量不大于6mg/m时，对金属材料无腐蚀作用；硫化氢含量不大于20mg/m时，对钢材无明显腐蚀或此种腐蚀程度在工程所能接受的范围内。A2天然气中总硫含量
不同用途的天然气对其中的总硫含量要求各不相同。作为燃料，这个要求是由所含的硫化物燃烧生成二氧化硫对环境与人体的危害程度确定的，有关标准、规范均有明确的规定。作为原料，由于加工自的不同所需净化深度各异，对于出矿质量并无统一要求。A3天然气分类
为充分利用天然气这一矿产资源的自然属性，依照不同要求，结合我国天然气资源的实际，本标准将天然气分为三类。
一、二类气体主要用作民用燃料。世界各国商品天然气中硫化氢控制含量大多为5～23mg/m。考虑到在城市配气和储存过程中，特别是混配和调值时可能有水分加入。为防止配气系统的腐蚀和保证居民健康，本标准规定一、二类天然气中硫化氢含量分别不大于6mg/m和20mg/m。三类气体主要用作工业原料或燃料。
A4天然气加臭
作为民用燃料，天然气应具有可以察觉的臭味；无臭味或臭味不足的天然气应加臭。加臭剂的最小量应符合当天然气泄漏到空气中，达到爆炸下限的20%浓度时，应能察觉。加臭剂常用具有明显臭味的硫醇、硫醚或其他含硫化合物配制。A5其他
考虑到由于个别用户对天然气质量要求不同，以及现有不少用户已建有天然气净化设施这一现实情况，在满足国家有关安全卫生等标准的前提下，对于三个类别之外的天然气，供需双方可用合同或协议来确定其具体要求。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
