GB/T 50001—2001.Unified standard for building drawings.
1总则
1.0.1本条文在原基础上进行了调整，使文字含义更加严密、准确。1.0.2本条规定了在工程制图专业方面的适用范围。
1.0.3本条为新增条文，明确了适用于手工制图与计算机制图两种方式。
1.0.4本条规定了适用的三大类工程制图，即①设计图、竣工图;②实测图;③通用设计图、标准设计图。
8常用建筑材料图例
8.1 一般规定
本节条文确定了本章的编制原则和使用规则。鉴于建筑材料生产的蓬勃发展，品种日益繁多，因此在编制图例时，不可能包罗万象，只能分门别类，将常用建材归纳为二十几个基本类型，作为图例，同时确定了如下使用规则;
1采用同一图例但需要指出特定品种时，应附加必要的说明;
2作为一种材料符号，不规定尺度比例，应根据图样大小予以掌握，使图例线疏密适度，尺度得当。
3对本标准未包括在内的建筑材料，允许自行编制、补充图例。
8.2常用建筑材料图例
经适当调整，本节选定了27个图例，说明如下:
1目前，多孔砖和空心砖已有明确界定。多孔砖是指有较小孔洞的承重粘土砖，空心砖则是指具有较大孔洞、作填充用的非承重粘土砖。因此，在图例说明中将多孔砖明确归于普通砖的项下，而空心砖为非承重砖，不包括多孔砖。
2混凝土、钢筋混凝土及金属图例中明确规定﹐在图形较小时可以涂黑，与8.1.1条规定互相印证，互为补充。
3原图例中的松散材料，如稻壳、木屑等，在实际工程中已逐步淘汰，现予以删除。另增加了“泡沫塑料材料”一项，其填充图案已在国家标准图中使用。但对手工制图来说，这种蜂窝状图案是难以绘制的，可以使用“多孔材料”图例增加文字说明或自行设定其他表示方法。
1总则
1.0.1本条文在原基础上进行了调整，使文字含义更加严密、准确。1.0.2本条规定了在工程制图专业方面的适用范围。
1.0.3本条为新增条文，明确了适用于手工制图与计算机制图两种方式。
1.0.4本条规定了适用的三大类工程制图，即①设计图、竣工图;②实测图;③通用设计图、标准设计图。
8常用建筑材料图例
8.1 一般规定
本节条文确定了本章的编制原则和使用规则。鉴于建筑材料生产的蓬勃发展，品种日益繁多，因此在编制图例时，不可能包罗万象，只能分门别类，将常用建材归纳为二十几个基本类型，作为图例，同时确定了如下使用规则;
1采用同一图例但需要指出特定品种时，应附加必要的说明;
2作为一种材料符号，不规定尺度比例，应根据图样大小予以掌握，使图例线疏密适度，尺度得当。
3对本标准未包括在内的建筑材料，允许自行编制、补充图例。
8.2常用建筑材料图例
经适当调整，本节选定了27个图例，说明如下:
1目前，多孔砖和空心砖已有明确界定。多孔砖是指有较小孔洞的承重粘土砖，空心砖则是指具有较大孔洞、作填充用的非承重粘土砖。因此，在图例说明中将多孔砖明确归于普通砖的项下，而空心砖为非承重砖，不包括多孔砖。
2混凝土、钢筋混凝土及金属图例中明确规定﹐在图形较小时可以涂黑，与8.1.1条规定互相印证，互为补充。
3原图例中的松散材料，如稻壳、木屑等，在实际工程中已逐步淘汰，现予以删除。另增加了“泡沫塑料材料”一项，其填充图案已在国家标准图中使用。但对手工制图来说，这种蜂窝状图案是难以绘制的，可以使用“多孔材料”图例增加文字说明或自行设定其他表示方法。
标准图片预览
标准内容

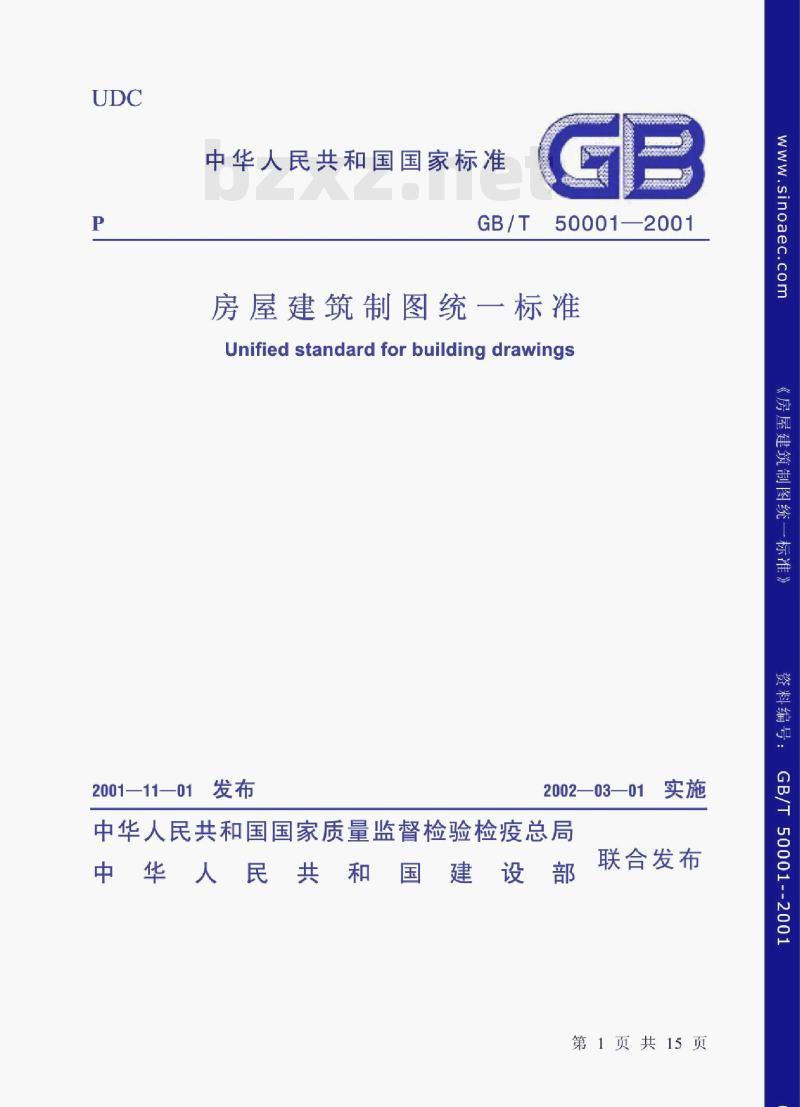

中华人民共和国国家标准
500012001
房屋建筑制图统一标准
Unified standard forbuildingdrawings2002—03—01实施
2001—11—01发布
中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国建设部
第1页共15页
sinoaec.com
《房屋建筑制图统一标准》
资料编号：
GB/T50001--2001

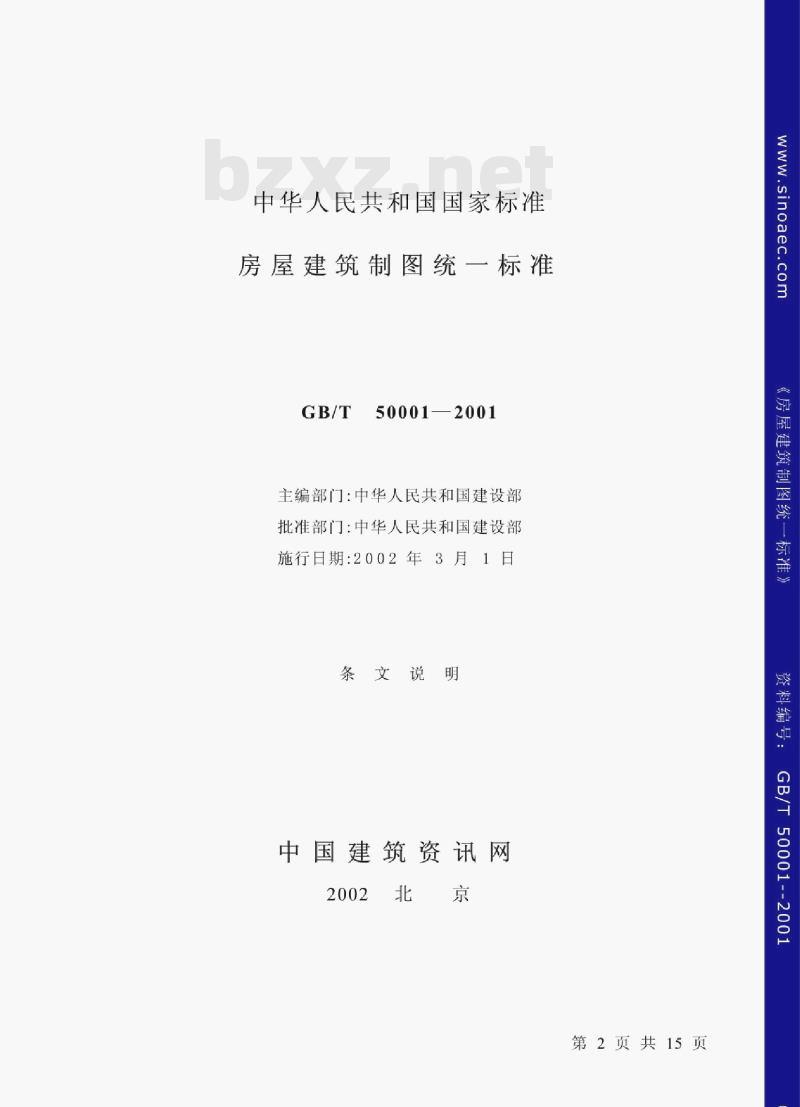

中华人民共和国国家标准
房屋建筑制图统一标准
500012001
主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2002年3月1日
条文说明
中国建筑资讯网
2002北京
第2页共15页
sinoaec.com
《房屋建筑制图统一
一标准》
资料编号：

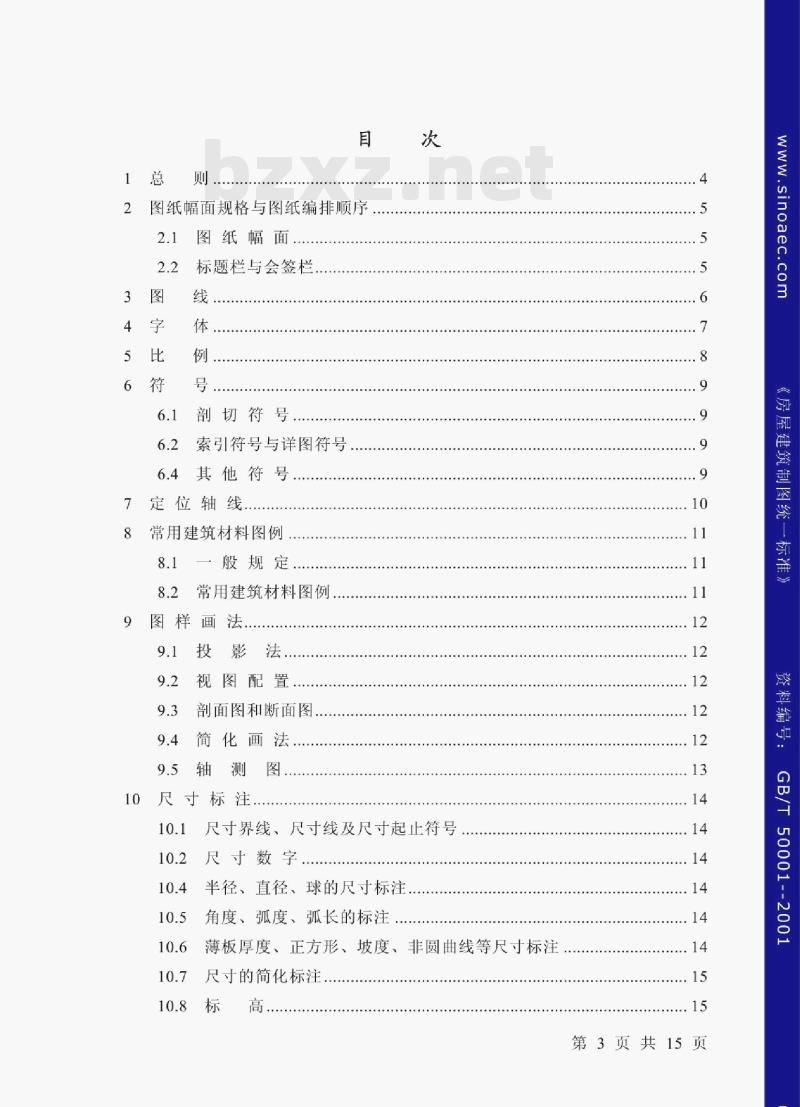

50001-
图纸幅面规格与图纸编排顺序
标题栏与会签栏
剖切符号
索引符号与详图符号
6.4其他符号
7定位轴线
常用建筑材料图例
般规定，
常用建筑材料图例，
视图配置．
剖面图和断面图..
简化画法，
尺寸界线、尺寸线及尺寸起止符号尺寸数字
半径、直径、球的尺寸标注
角度、弧度、弧长的标注
薄板厚度、正方形、坡度、非圆曲线等尺寸标注尺寸的简化标注
第3页共15页
sinoaec.com
屋建筑制图统一标准》
经料编号：
GB/T50001--2001

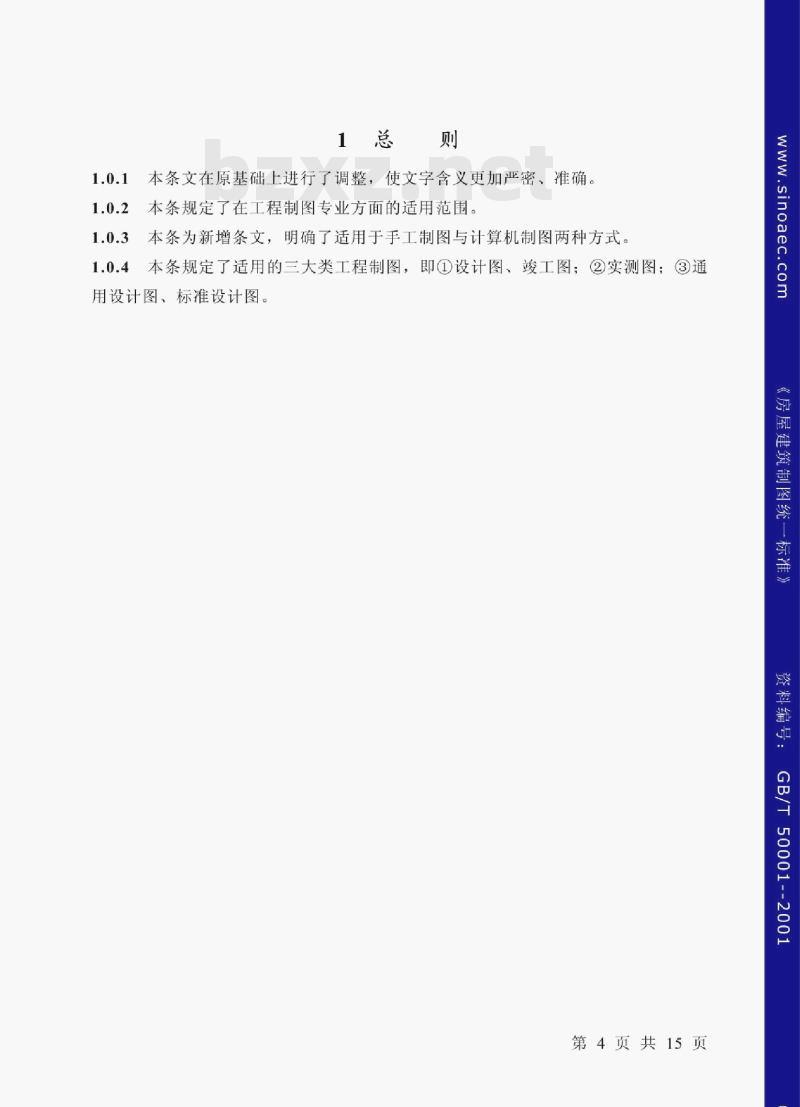

1总则
本条文在原基础上进行了调整，使文字含义更加严密、准确。1.0.2
本条规定了在工程制图专业方面的适用范围。1.0.3本条为新增条文，明确了适用于手工制图与计算机制图两种方式。1.0.4本条规定了适用的三大类工程制图，即①设计图、竣工图；②实测图：③通用设计图、标准设计图。
第4页共15页
sinoaec.com
《房屋建筑制图统-
一标准》
资料编号：
GB/T50001-

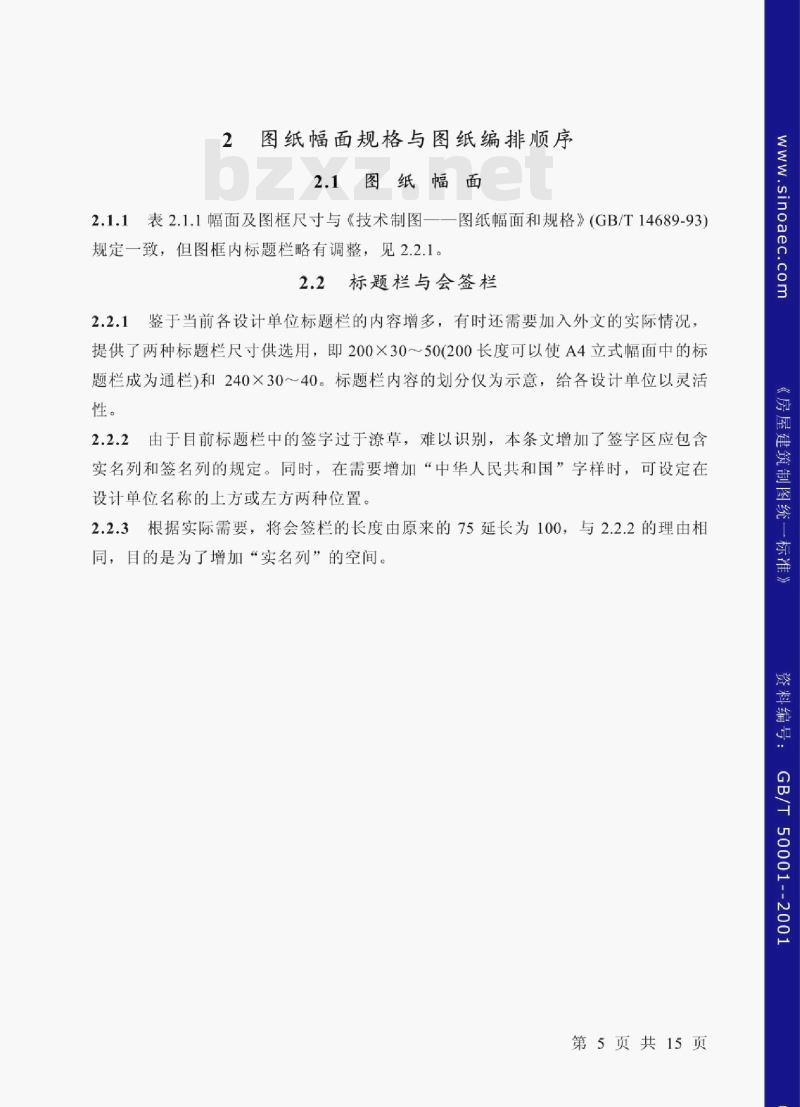

2图纸幅面规格与图纸编排顺序
2.1图纸幅面
2.1.1表2.1.1幅面及图框尺寸与《技术制图一一图纸幅面和规格》（GB/T14689-93）规定一致，但图框内标题栏略有调整，见2.2.1。2.2标题栏与会签栏
2.2.1鉴于当前各设计单位标题栏的内容增多，有时还需要加入外文的实际情况，提供了两种标题栏尺寸供选用，即200×30～50200长度可以使A4立式幅面中的标题栏成为通栏）和240×30～40。标题栏内容的划分仅为示意，给各设计单位以灵活性。
2.2.2由于目前标题栏中的签字过于草，难以识别，本条文增加了签字区应包含实名列和签名列的规定。同时，在需要增加“中华人民共和国”字样时，可设定在设计单位名称的上方或左方两种位置。2.2.3根据实际需要，将会签栏的长度由原来的75延长为100，与2.2.2的理由相同，目的是为了增加“实名列”的空间。第5页共15页
sinoaec.com
《房屋建筑制图统一标准）
资料编号：
50001-
3图线
3.0.1表3.0.1根据《技术制图一一图线》（GB/T17450-1988)调整了线宽比，即粗线：中粗线：细线-4：2:1
3.0.2表3.0.2根据《技术制图一一图线》修正了部分图线的名称（见表1）。表1被修正图线的原、现名
点划线
双点划线
单点长画线
双点长画线
第6页共15页
sinoaec.com
《房屋建筑制图统
标准》
资料编号：
GB/T50001-
sinoaec.com
4字体
4.0.2鉴于在实际制图中，2.5mm高的文字过小，在字高系列中删除。4.0.5根据《技术制图一一字体》（GB/T14691-93)的规定，修订了拉丁字母、阿拉伯数字和罗马数字的书写格式。《房屋建筑制图统
一标准》
资料编号：
GB/T50001-
第7页共15页
5比例
5.0.2参照《技术制图一一比例》（GB/T14690-93)5.1条增加了文字，强调比例的符号为“：”，其他表示方法是不允许的，例如有建议用“1/100”来表示。5.0.3根据《技术制图一一比例》（GB/T14690-93)将本条文中的“底线”改为“基准线”。
5.0.4表5.0.4中“常用比例”采用的是IS0推荐的1:1×10″、1:2×10″、1:5×10″系列。由于该系列比例的级差较大，根据房屋建筑工程的特点，又在“可用比例”中规定了一些中间比例，即1:4、1:6和1:80，使之更加合理，选用更加灵活。此外，根据实际使用情况，当前大型建筑较多，采用1:200的比例，很多字注写不下，因而采用1:150的已很普遍。此次修编，将1:150转入“常用比例”之列。5.0.6本条为新增条文。增加本条规定是为了适应计算机绘图的需要，允许自选比例，但应绘制该比例的比例尺。第8页共15页
sinoaec.com
《房屋建筑制图统-
资料编号：
6符号
6.1剖切符号
6.1.1对本条第1、3、4款的说明：1原标准“部面部切符号不宜与图面上的图线相接触”中的“不宜”改为“不应”，“图面上的图线”改为“其他图线”。3原条文“在转折处如与其他图线发生混淆”并无明确界限，故予删除。4为新增加的款，是为了明确部切符号宜注在土0.00标高的平面上。此外，根据《技术制图一一视图和断面图》（GB/T17453-1988)，“SECTION”的中文名称确定为“视图”，但考虑到房屋建筑专业的习惯叫法，决定仍然沿用原有名称：“部面图”。另见9.3的说明。
6.1.2因《技术制图一一剖视图和断面图》（GB/T17453一1988)中无“截面”的称谓，为取得一致，将原条文中的“截”字删除。6.2索引符号与详图符号
6.2.1将原标准中对索引符号的描述调整为“索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径应以细实线绘制”，使之更加通顺。6.2.4将原条文修改为“详图符号的圆应以直径为14mm粗实线绘制”，删除原标准中“也可用本条第一款的方法，不注被索引图纸的图纸号”，使条文更加明确。6.4其他符号
6.4.3增加了“指针头部应注“北”或“N”字”的文字说明。第9页共15页
sinoaec.com
（房屋建筑制图统一标准）
资料编号：
50001-
7定位轴线
7.0.2标注定位轴线编号的圆直径改为“8～10mm”，是考虑到有时注字可能较多。7.0.5定位轴线的编号方法适用于较大面积和较复杂的建筑物，一般情况下没有必要采用分区编号。故在本条中增加了一句“组合较复杂的平面图中”，自的是指出其适用范围。
图7.0.5是一个分区编号的例图，具体如何分区要根据实际情况确定。例图中举出了一根轴线分属两个区，也可编为两个轴线号的表示方法。7.0.9增加了圆形平面中定位轴线的编号示例。本条原放在附录中，现已较为成熟，改为正式条文。bZxz.net
7.0.10增加了折线形平面图中定位轴线的编号示例，但没有规定具体的编号方法，可参照例图灵活处理。更复杂的平面如何编号，还有待从实际中总结归纳。第10页共15页
sinoaec.com
房屋建筑制图统
资料编号：
8常用建筑材料图例
8.1一般规定
本节条文确定了本章的编制原则和使用规则。鉴于建筑材料生产的蓬勃发展，品种日益繁多，因此在编制图例时，不可能包罗万象，只能分门别类，将常用建材归纳为二十几个基本类型，作为图例，同时确定了如下使用规则1采用同一图例但需要指出特定品种时，应附加必要的说明；2作为一种材料符号，不规定尺度比例，应根据图样大小予以掌握，使图例线疏密适度，尺度得当。
3对本标准未包括在内的建筑材料，允许自行编制、补充图例。8.2常用建筑材料图例
经适当调整，本节选定了27个图例，说明如下：1目前，多孔砖和空心砖已有明确界定。多孔砖是指有较小孔洞的承重粘土砖，空心砖则是指具有较大托洞，作填充用的非承重粘士砖。因此，在图例说明中将多孔砖明确归于普通砖的项下，而空心砖为非承重砖，不包括多孔砖。2混凝土、钢筋混凝王及金属图例中明确规定，在图形较小时可以涂黑，与8.1.1条规定互相印证，互为补充。
3原图例中的松散材料，如稻壳、木屑等，在实际工程中已逐步淘汰，现予以删除。另增加了“泡沫塑料材料”一项，其填充图案已在国家标准图中使用。但对手工制图来说，这种蜂窝状图案是难以绘制的，可以使用“多孔材料”图例增加文字说明或自行设定其他表示方法。第11页共15页
sinoaec.com
《房屋建筑制图统一标准）
资料编号：
GB/T50001--
9图样画法
9.1投影法
9.1.1根据《技术制图一一投影法》（GB/T14692-93)，将原标准中“直接投影法”改为“第一角画法”，并界定了各视图的名称。9.1.2增加了“或按图9.1.2c画出镜像投影识别符号”的文字补充和镜像投影识别符号。
9.2视图配置
此节原标题为“图样布置”。
9.2.1对视图配置作了比较明确的说明。9.2.5原标准中“立面的某些部分”改为“建（构)筑物的某些部分”，“直接投影法”改为“第一角画法。”
9.3剖面图和断面图
此节原标题为“断面图与部面图”。《技术制图一一剖视图和断面图》（GB/T17453-1988）发布实施后，在房屋建筑制图中是否也把“部面图”改称为“部视图”已讨论了多年。此次修编过程中，从征求意见稿的反馈意见看，不赞成更改的占多数。理由就是：①建筑界对建筑投影图的叫法由来已久，已为历代工程技术人员所公认，其名称也可以反映房屋建筑制图的特点；②实际上，绝大多数建筑平面图也属部视图，如果改变叫法，似应也改为诸如“首层平面剖视图”一类的叫法，既啰索又显得不伦不类。如果只把“剖面图”改为“部视图”既改得不彻底，理论上也不能自圆其说；③审查会上，专家们一致认为不需改变，同时建议在修编《技术制图一一通用术语》（GB/T13361-92)时，应把“部面图”补充进去，或改为“部视图（部面图）”与现有的“立面图”、“平面图”加在一起，对房屋建筑制图来说就比较完整了。9.3.1增加了绘制剖面图和断面图线型的规定。9.4简化画法
9.4.1原标准中“构配件的对称图形”提法不妥，改为“构配件的对称视图”。其次，本条还增加了图9.4.1-3（一半画视图，一半画部面图）的例图，以弥补其不足。图9.4.1-3是把视图（即外形图）的左半边与剖面图的右半边拼合为一个图形，即把两个图第12页共15页
sinoaec.com
房屋建筑制图统一
标准）
资料编号：
GB/T50001--
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
