GB/T 8417-2003.
1范围
GB/T 8417规定了灯光信号(包括闪光信号)颜色的色品区域范围和测试方法。
GB/T 8417适用于海洋,内河航运﹑道路、航空和铁路运输系统中所使用的信号灯,包括在轮船、汽车、飞机和火车上使用的信号灯。
GB/T 8417也适用于在工业控制监测仪表盘上的信号灯及监视器。
GB/T 8417不适用于汽车的前照灯和雾灯。也不适用于海上信号灯所使用的色温很低的光源。
2规范性引用文件
下列文件中的条款通过本标准中引用而构成为本标准的条款。凡是注日期的引用文件,其随后所有修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 5697人类工效学照明术语
GB/T 5698颜色术语
GB/T 3977颜色的表示方法
3术语和定义
GB/T 5697和GB/T 5698确定的以及下列术语和定义适用于本标准。
3.1发光强度iuminous intensity
在给定方向上的立体角(dQ)范围内,光源发射的光通量(d币)与该立体角的比值。
5测试方法
应采用光谱辐射计来测量信号灯发出的光谱功率分布,并使用GB/T 3977来计算CIE 1931色品坐标(z,y)。如果用光谱辐射度方法证实了某一种方法的可靠性,也可使用这种方法。测试时使用的灯光信号应安装上所规定的实际使用的灯泡。
信号灯所使用的电压应该为指定工作电压。如果因供电电压波动或者由于环境条件的不同,信号灯的工作电压随之而发生变化,那么除了在指定工作电压条件下进行测试外,还要在最高和最低工作电压条件下进行测试。在每种电压条件下,光的颜色都应符合本标准的要求。

标准图片预览

GB/T 8417-2003 灯光信号颜色
GB/T 8417-2003 灯光信号颜色
GB/T 8417-2003 灯光信号颜色
GB/T 8417-2003 灯光信号颜色
GB/T 8417-2003 灯光信号颜色

标准内容

GB/T8417—-2003

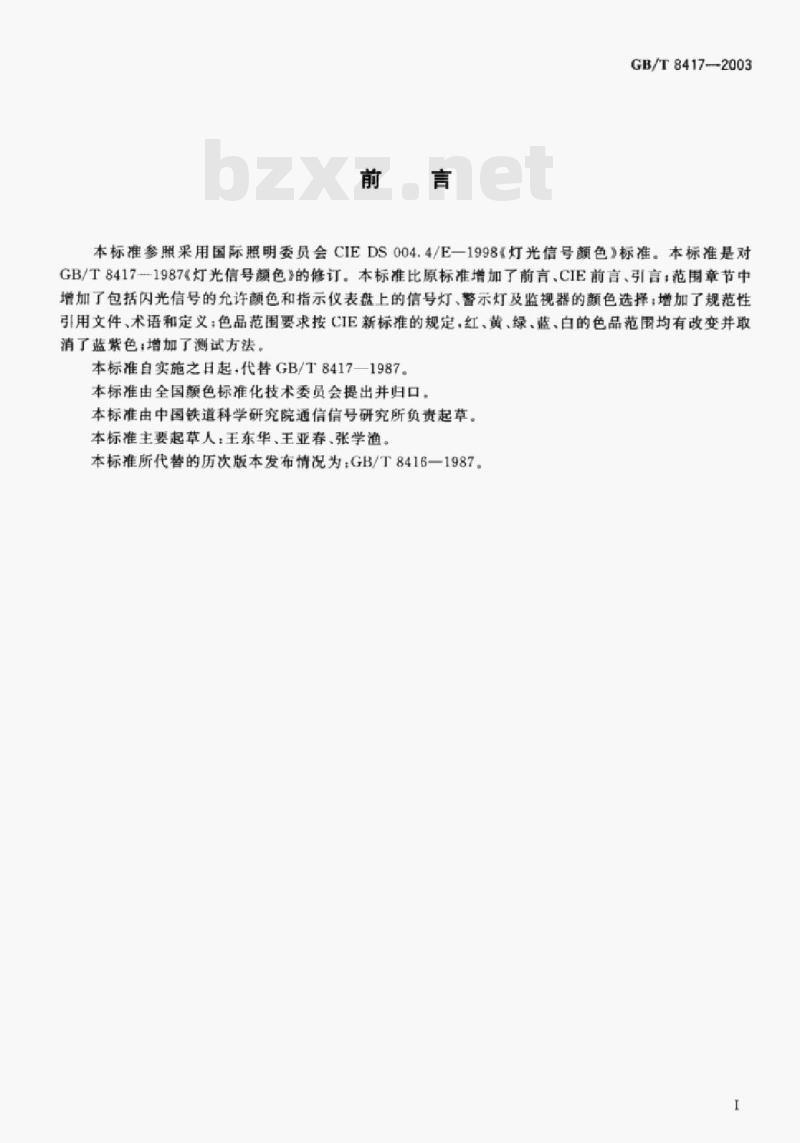

本标准参照果用国际照明委员会CIEDS004.4/E一1998灯光信号颜色》标准,本标准是对GB/T8417-1987灯光信号颜色》的修订,本标准比原标准增加了前言,CIE前言,引言:范围章节中增加了包括闪光信号的允许额色和指示仪表盘上的信号灯,警示灯及监规器的颜色选择,增加了规范性引用文件术语和定义色品范围要求接CIE新标准的规定,红,黄,绿,蓝,白的色品范围均有改变并取消了蓝紫色:增加了测试方法。本标准自实施之日起,代替GB/T8417—1987。本标准由全国额色标准化技术委员会提出并归口。本标准由中国铁道科学研究院通信信号研究所负责起草。本标准主要起草人:王东华、王亚春、张学渔。本标准所代替的历次版本发布情况为:GB/T8416—1987。GB/T8417—2003

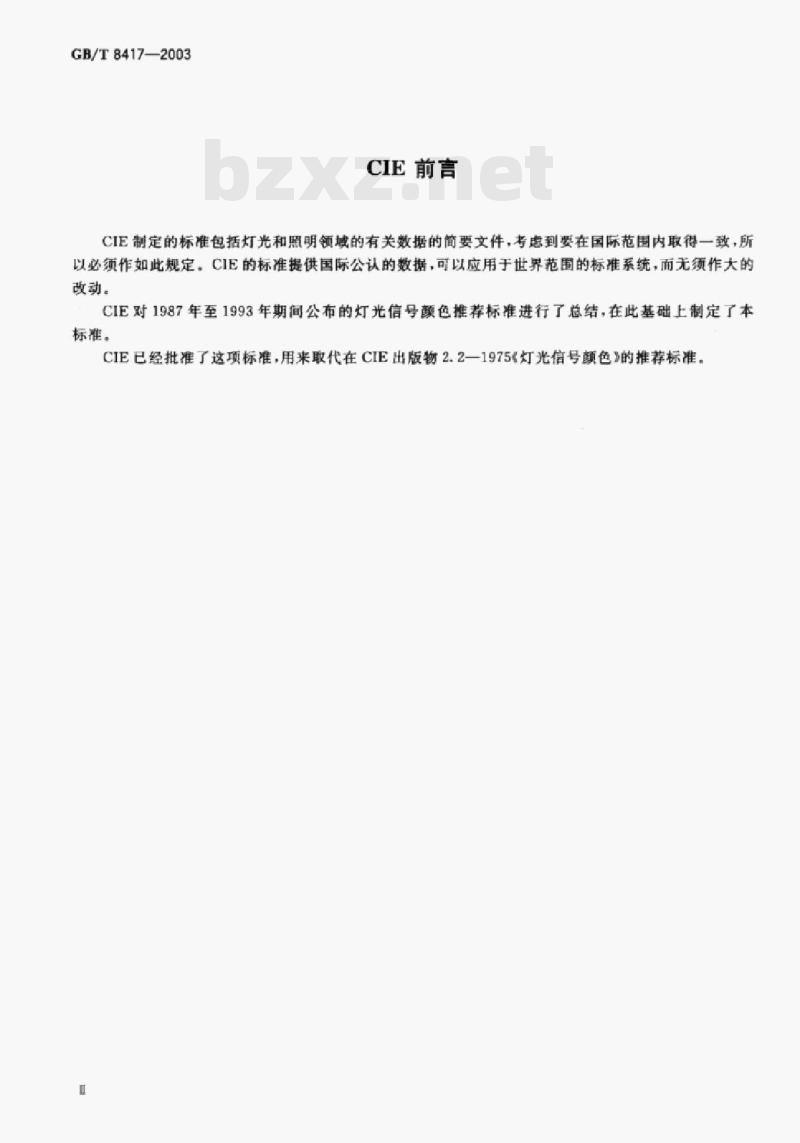

CIE前言
CIE制定的标准包括灯光和照明领域的有关数据的简要文件,考虑到要在国际范围内取得一致,所以必须作如此规定,CIE的标准提供国际公认的数据,可以应用于世界范围的标准系统,而无须作大的改动。
CIE对1987年至1993年期间公布的灯光信号颜色推荐标准进行了总结,在此基础上制定了本标难。
CIE已经批准了这项标准,用来取代在CIE出版物2.2一1975灯光信号颜色》的推荐标准,引言
GB/T8417—2003

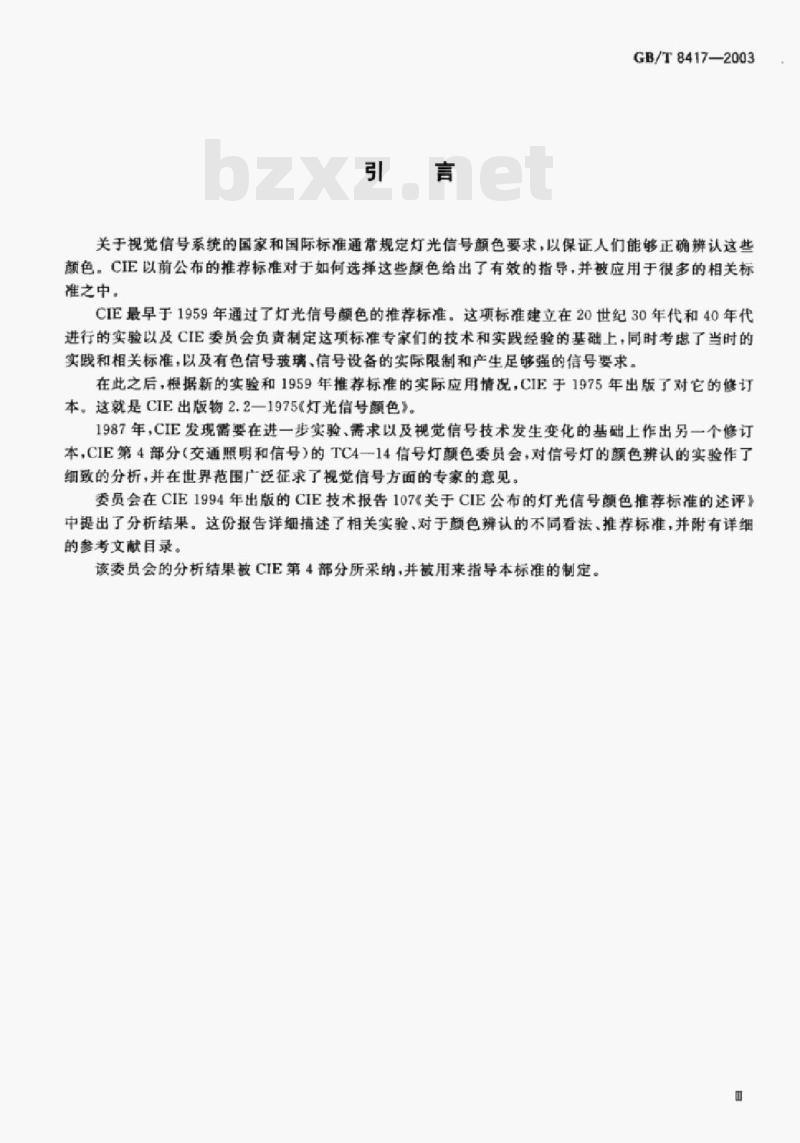

关于视觉信号系统的国家和国际标准通常规定灯光信号额色要求,以保证人们能够正确辨认这些颜色。CE以前公布的推荐标准对于如何选择这些颜色给出了有效的指导,并被应用于很多的相关标雅之中
CIE最早于1959年通过了灯光信号颜色的推荐标准。这项标准建立在20世纪30年代和40年代进行的实验以及CIE委员会负责制定这项标准专家们的技术和实践经验的基础上,同时考了当时的实践和相关标准,以及有色信号玻璃,信号设备的实际限制和产生足够强的信号要求。在此之后,根据新的实验和1959年推荐标准的实际应用情况,CIE于1975年出版了对它的修订本。这就是CIE出版物2.2—1975《灯光信号颜色》。1987年,CIE发现需要在进一步实验,需求以及视觉信号技术发生变化的基础上作出另一个修订本,CIE第4部分(交通照明和信号)的TC4一14信号灯颠色委员会,对信号灯的颜色辨认的实验作了细致的分析,并在世界范围广泛征求了视觉信号方面的专家的意见。委员会在CIE1994年出版的CIE技术报告107关于CIE公布的灯光信号颜色推荐标准的述评》中提出了分析结果。这份报告详细描述了相关实验,对于颜色辨认的不同看法,推荐标准,并附有详细的参考文献目录。
该委员会的分析结果被CIE第4部分所采纳,并被用来指导本标准的制定。日

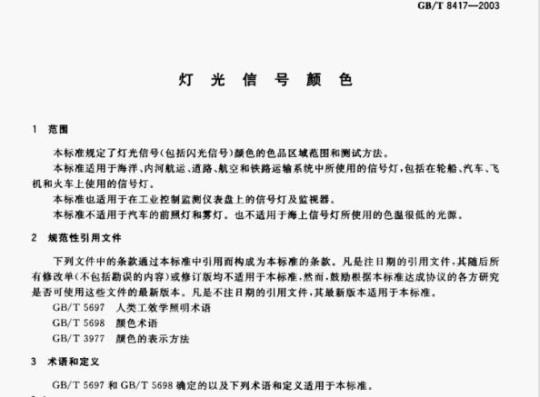

1范围
灯光信号颜色
本标准规定了灯光信号(包括内光信号)颜色的色品区域范围和测试方法。GB/T8417-2003
本标准适用于海洋,内河航运,道路,航空和铁路运输系统中所使用的信号灯,包括在轮船汽车,飞机和火车上使用的信号灯。
本标准也适用于在工业控制监测仪表盘上的信号灯及监视器。本标准不适用于汽车的前照灯和雾灯。也不适用于海上信号灯所使用的色温很低的光源。2规范性引用文件
下列文件中的条款通过本标准中引用而构成为本标准的条款。凡是注日期的引用文件,其随后所有修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T5697人类工效学照明术语
GB/T5698颜色术语
GB/T3977颜色的表示方法
3术语和定义
GB/T5697和GB/T5698确定的以及下列术语和定义适用于本标准。3.1
发光强度
iuminous intensity
在给定方向上的立体角dn)范围内,光源发射的光通量(dΦ)与该立体角的比值。Idp/an
式中:
I—光源在给定方向上的发光强度,cddp光源在给定方向上的光通量.lmdn包含给定方向的立体角,sr。3.2
观察者眼睛平面的朋度
illuminance in the plane of the observer's eye观察者眼睛平面上的照度
E=IT/d
式中:
E观察者眼晴平面的照度,lx
I—光源在观察者眼睛方向的发光强度,cd:d-观察者和光源的间距,mi
T一单位距离空气中光的透射比。4要求
4.1灯光信号颜色
GB/T84172003

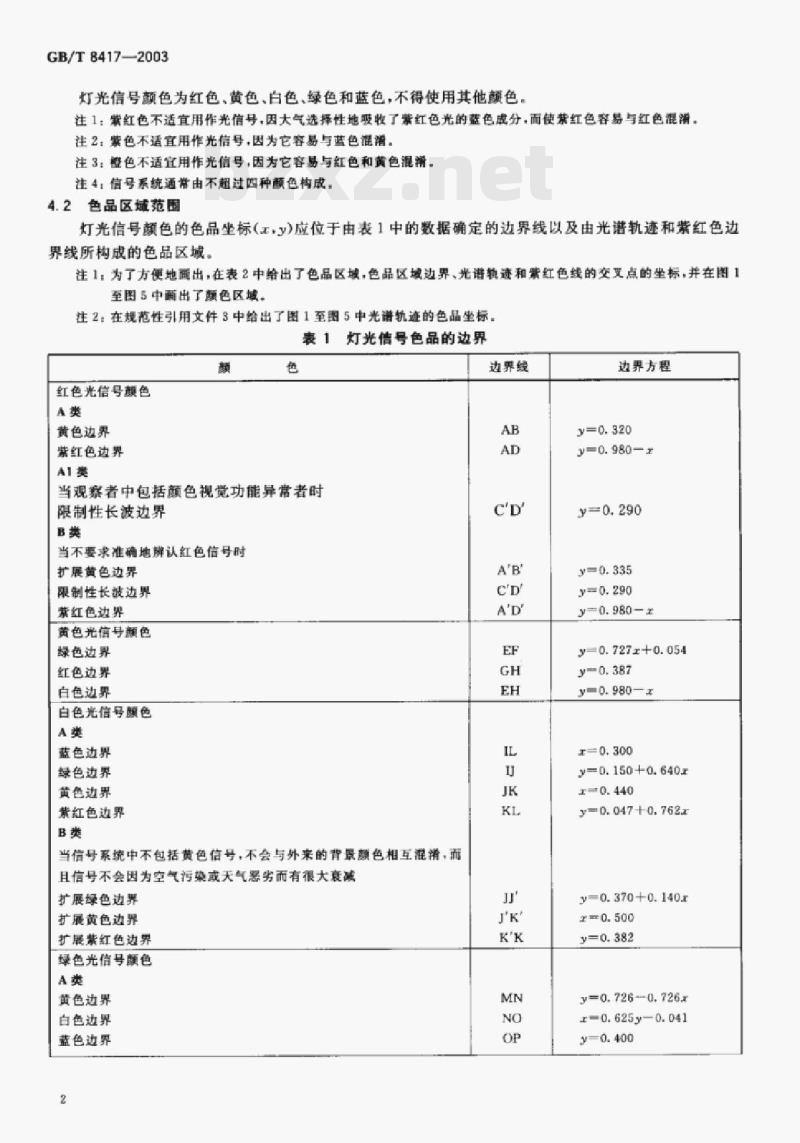

灯光信号颜色为红色,黄色,白色,绿色和蓝色,不得使用其他颜色。注1:紫红色不适宜用作光信号,因大气选择性地吸收了紫红色光的蓝色成分,面使紫红色容易与红色混滑。注2紫色不适宜用作光信号,因为它客易与蓝色混滑。注3:橙色不适宜用作光信号,因为它容易与红色和黄色混滑。注4:信号系统通常由不超过四种颜色构成。4.2色品区域范围
灯光信号颜色的色品尘标(工·3)应位于由表1中的数据确定的边界线以及由光谱轨迹和紫红色边界线所构成的色品区域,
注1:为了方便地面出,在表2中给出了色品区城,色品区域边界,光谐轨进和紫红色线的交叉点的坐标,并在图1至图5中面出了颜色区域。
注2:在规范性引用文件3中给出了图1至图5中光谱轨迹的色品坐标。表1灯光信号色品的边界
红色光信号颜色
黄色边界
紫红色边界
当观察者中包括颜色视觉功能异常者时限制性长波边界
当不要求准确地牌认红色信号时扩展黄色边界
限制性长波边界
紫红色边界
黄色光信号颜色
绿色边界
红色边界免费标准bzxz.net
白色边界
白色光信号颜色
蓝色边界
绿色边界
黄色边界
紫红色边界
当信号系统中不包括黄色信号,不会与外来的背景颜色相互混滑,面且信号不会因为空气污挚或天气愚劣而有很大衰减扩展绿色边界
扩展黄色边界
扩展紫红色边界
绿色光信号颜色
黄色边界
白色边界
蓝色边界
边界线
边界方程
y=0.980-x
3=0.7272+0.054
y-0.980-z
=0.150+0.640r
y0.047+0.762r
-0.370+0.140x
y-0.726-0.7261
r-0.625y-0.041
当观察者中不包括颜色视觉功能异常者时扩展黄色边界
扩展白色边界
蓝色光信号颜色
绿色边界
白色边界
紫色边界
当不需要准确地群认蓝色信号时扩展绿色边界
扩腰白色边界
扩展紫色边界
表1(续)
边界线
表2色品区域范围的交叉点色品坐标颜色
红色光信号霞色
当观察者中包括颜色视觉功能异常者B
当不要求准确地辨认红色信号时黄色光信号颜色
白色光信号颜色
当信号系统中不包括黄色信号,不会与外来的背量额色相互程南,而且信号不会固为空气污荣或天气恶劣而有很大遮减
绿色光信号颜色
GB/T8417-—2003
边界方程
z-0.625y-0.041
y-1.141a-0.037
r=0.134+0.590y
y-1.1411-0.037
r=0.400-y
1=0.134+0.590
品堂标
GB/T8417-2003
当观者中不包括颜色靓觉功能异常者蓝色光信号额色
当不需要准确地辨认蓝色信号时507
表2(续)
380410
品坐标
690780
图1在CIE1931色度图(x:J)上画出的红色,黄色,绿色,蓝色和白色光信号颜色的色品区城4
红色光信号颜色
A'BC'D
当观察者中包括顾色视觉功能异常者时。当不要求准确地辨认红色时。
黄色光信号颜色。
GB/T8417—2003
在CIE1931色度图(x,y)上画出的红色和黄色灯光信号颜色的色品区域图2
A类UKL白色光信号颜色。
AI类UJJ'K'KL当信号系统中不包括黄色信号,不会与外来的背量题色相互混滑·而且信号不会固为空气污或天气恶劣面有很大衰减
3在CIE1931色度图(x,y)上画出的自色光信号颜色的色品区域图3
GB/T8417—2003
A类MNOP绿色光信号颜色:
B类M'N'OP当观察者中不包括颜色视觉功能异常者时。0.3
图4在CIE1931色度图(r,J)上画出的绿色光信号颜色的色品区域4.3红色光信号颜色
4.3.1A类
除了在4.3.2和4.3.3中规定的情况外,红色光信号必须位于色品区域ABCD范围内。4.3.2A1类
当使用者中包括颜色视觉功能异常者时,红色光信号颜色必须位于色品区域ABCD范围内。4.3.3B类
不要求准确地辨认红色光信号时.红色光信号颜色必须位于色品区域A'B'C'D'内。注1:红色视觉功能异常者感受红光会发生用难,他们对红光的视觉范围只有正常人的一半,他们看深红色光最困难,边界C'D'排除了深红色以免给这些人猎来围难。注2:色品区域ABB'A,只对红色信号有其他提示或不需要准确辨认的红色信号时.才可能采用这一区域的颜色。4.4黄色光信号颜色
黄色光信号颜色应该位于色品区域EFGH范围内。注1:当黄色信号强度很高,以至于观察者处于通常观察距离时眼睛上的照度超过1000lx,这时信号的颜色应该靠近边界EF.
注2:当黄色信号强度很低,以至于观亲者处于通常观赛距离时眼晴上的照度低于1μlx,这时信号的献色应该靠近边界GH。
A类QRST蓝色光信号颜色
B类 QR'ST 当不需要准确地辨认蓝色信号时蓝
GB/T8417—2003
图5在CIE1931色度图(x.y)上画出的蓝色光信号颜色的色品区域4.5白色光信号颜色
4.5.1A类
除了在4.5.2中规定的情况外,白色光信号颜色必须位于色品区域UKL.范围内4.5.2B类
当有下列情况:白色光信号颜色必须位于色品区域IJJ'KKL内。在同一信号系统中不包括黄色信号:a
信号不需要与外来的背景黄色光(如道路照明中所用的销灯和低色温白炽灯)区分开来:b
观察者与信号的距离小于5km:
d)信号不会因为空气污染或天气恶劣而有很大衰减。注1+如果可能.白色和黄色信号不应在同一信号系统中使用,固为这两种颜色很容易互相混消,尤其是在远处或能见度很低的观案条件下。如果白色和黄色信号必须同时使用,那么只能采用A类白色光。注2:在很远处观赛时,白光的颜色会向橙黄色偏移,这是由于空气造成的衰减,即使空气洁净时也有这种现蒙,当空气污势或天气恶劣造成能见度下降时,这种偏转会尤为明星,在能见度降低的条件下,所使用的白色信号的色品坐标必须接近于边界儿
注3:降低电压使白色信号暗下来,会造成信号的靓色向橙黄色偏移,信号的颜色在变暗的整个过程中必须在区域UKL(对A类)或UI'K'KL(对B类)范围内。4.6绿色光信号颜色
4.6.1A类
除了在4.6.2中规定的情况外,绿色光信号颜色必须位于色品区域MNOP范围内。4.6.2B类
当观察者中不包括颜色视觉功能异常者时,绿色光信号颜色可以位于色品区域MN'OP范围内。7
GB/T84172003
注1.对于颜色视觉功能异常者MNN'M区域范围内的黄绿色光可能会与黄色或红色混滑,因此当观察者中包括这些人时,不能采用这一区域的颜色。注2:颜色视觉功能异常者容易混精绿色和白色·他们可以通过采用接近于OP的绿色和接近于JK的白色以获得帮助。但是,即使采取了这些措施,很多颜色靓觉功能异常者在分辨绿色和白色时容易出错。4.7蓝色光信号颜色
4.7.1A类
除了在4.7.2中规定的情况外,蓝色灯光信号颜色必须位于色品区域QRST范围内。4.7.2B类
不要求准确地辨认蓝色光信号时,蓝色灯光信号颜色可以位于色品区域QRST范围内。注1:蓝色不适用于远距离槐觉信号,固为:——眼晴相对于蓝色光相应不敏感:当视角比较小或照度比较低时,一般的观案者会混滑蓝色和绿色信号,—蓝色光被大气选择性地散射。注2:如果蓝色信号强度很低,以至在通常观素距离上,观案者眼请上的平均照度低于1Mlx时,采用y≤0.060的额色信号辨认效果会更好。
5测试方法
应采用光谱辐射计来测量信号灯发出的光谐功率分布,并使用GB/T3977来计算CIE1931色品坐标(工,y)。如果用光谐辑射度方法证实了某一种方法的可靠性,也可使用这种方法。测试时使用的灯光信号应安装上所规定的实际使用的灯泡信号灯所使用的电压应该为指定工作电压。如果因供电电压波动或者由于环境条件的不同,信号灯的工作电压随之而发生变化,那么除了在指定工作电压条件下进行测试外,还要在最高和最低工作电压条件下进行测试。在每种电压条件下,光的颜色都应符合本标准的要求。8
