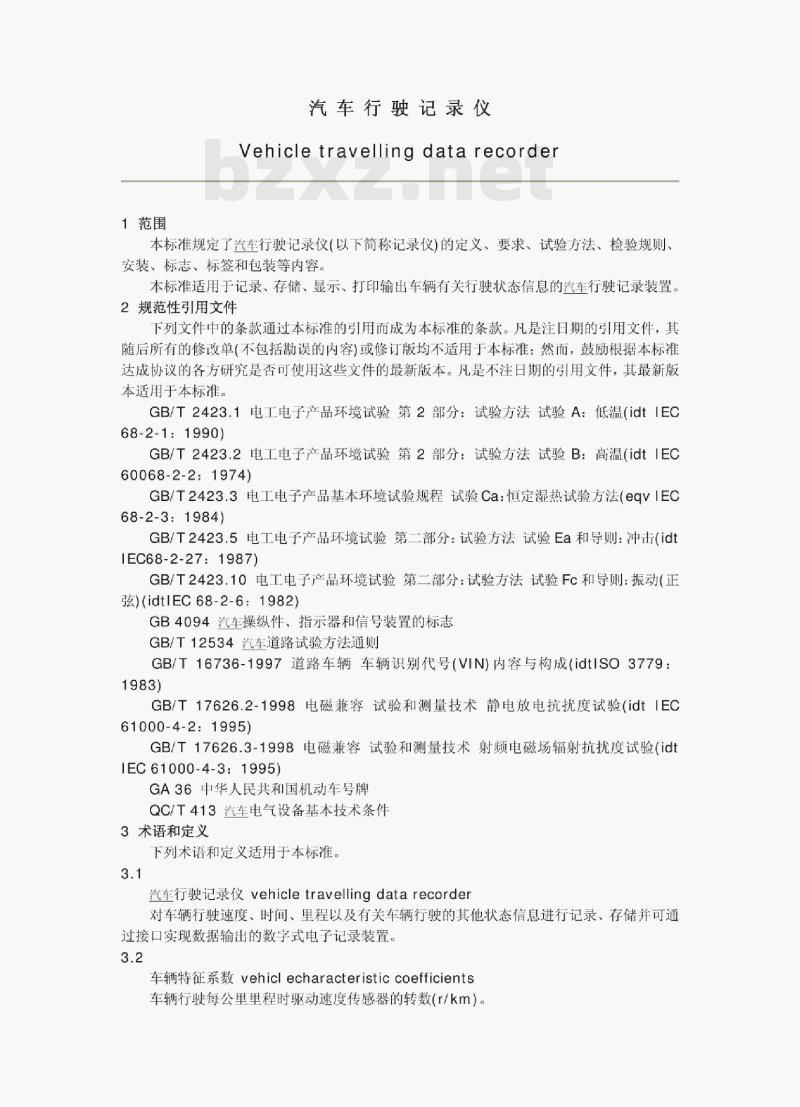

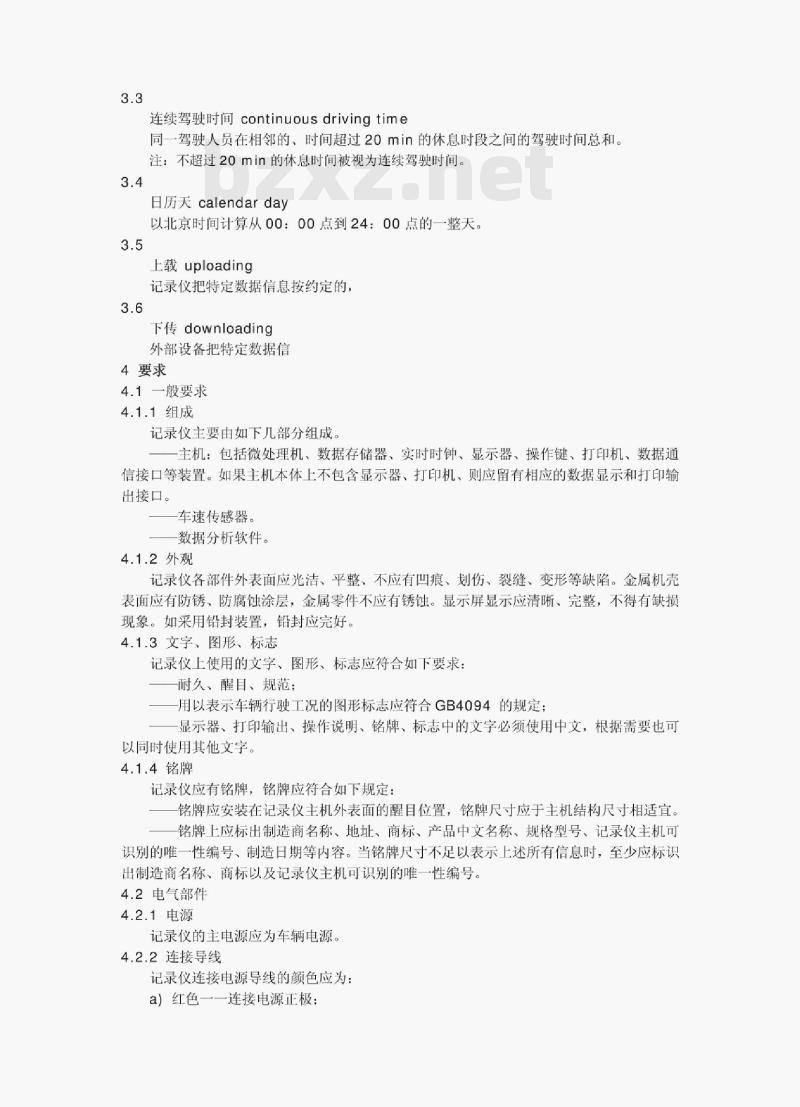

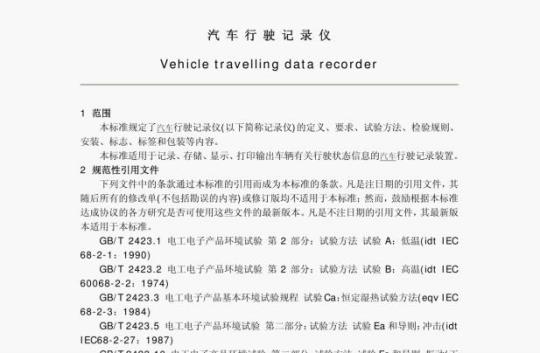

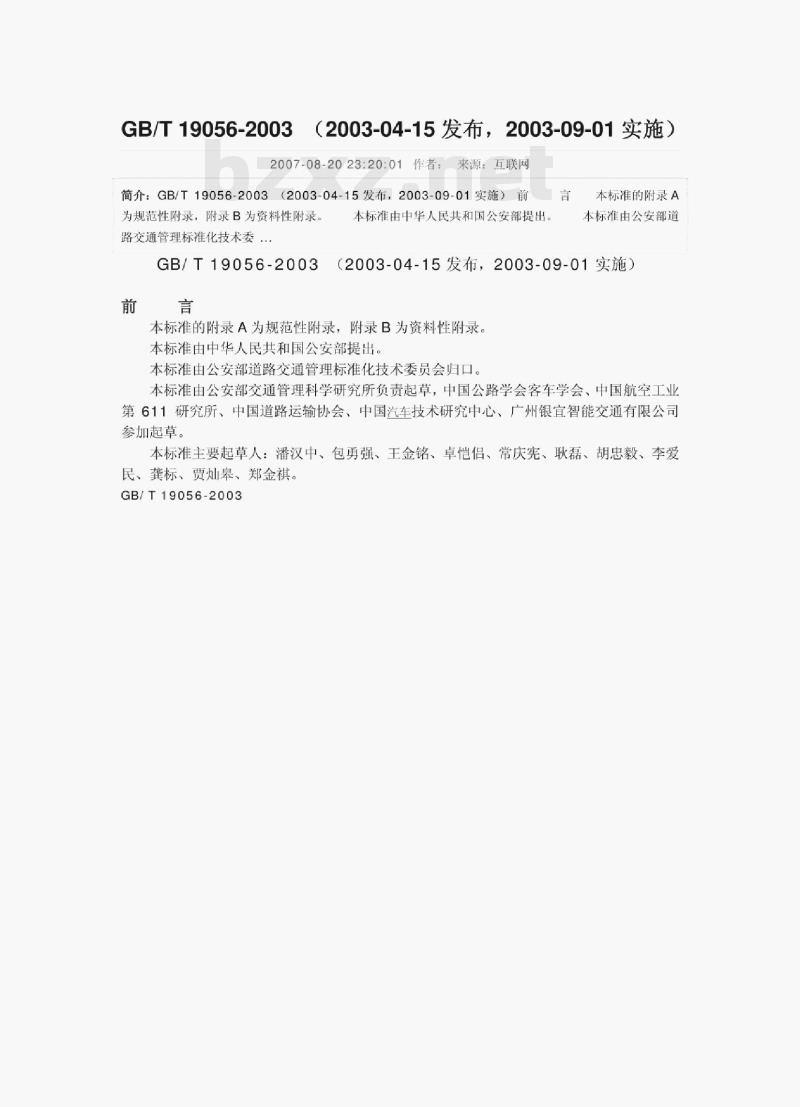

GB/T 19056-2003（2003-04-15发布，2003-09-01实施） 前言 本标准的附录A为规范性附录，附录B为资料性附录。本标准由中华人民共和国公安部提出，由公安部道路交通管理标准化技术委员会归口。由公安部交通管理科学研究所负责起草，中国公路学会客车学会、中国航空工业第611研究所、中国道路运输协会、中国汽车技术研究中心、广州银宣智能交通有限公司等单位参加起草。 主要起草人：潘汉中、包勇强、王金铭、卓恺侣、常庆宪、耿磊、胡忠毅、李爱民、龚标、贾灿皋、郑金祺。 1 范围 本标准规定了汽车行驶记录仪（以下简称记录仪）的定义、要求、试验方法、检验规则、安装、标志、标签和包装等内容。 本标准适用于记录、存储、显示及打印输出车辆有关行驶状态信息的汽车行驶记录装置。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准条款。凡注日期的引用文件，其后修改单或修订版不适用本标准，但鼓励使用最新版本。 主要引用标准包括： GB/T 2423.1 电工电子产品环境试验 低温试验（IEC 68-2-1:1990） GB/T 2423.2 电工电子产品环境试验 高温试验（IEC 60068-2-2:1974） GB/T 2423.3 恒定湿热试验方法（IEC 68-2-3:1984） GB/T 2423.5 冲击试验（IEC 68-2-27:1987） GB/T 2423.10 振动试验（IEC 68-2-6:1982） GB 4094 汽车操纵件、指示器和信号装置的标志 GB/T 12534 汽车道路试验方法通则 GB/T 16736-1997 道路车辆车辆识别代号（VIN）内容与构成 GB/T 17626.2 静电放电抗扰度试验（IEC 61000-4-2:1995） GB/T 17626.3 射频电磁场辐射抗扰度试验（IEC 61000-4-3:1995） GA 36 中华人民共和国机动车号牌 QC/T 413 汽车电气设备基本技术条件 3 术语和定义 3.1 汽车行驶记录仪 对车辆行驶速度、时间、里程及其他状态信息进行记录、存储，并可通过接口实现数据输出的数字式电子记录装置。 3.2 车辆特征系数 车辆行驶每公里里程时驱动速度传感器的转数（r/km）。 3.3 连续驾驶时间 同一驾驶人员在相邻时间超过20min的休息时段之间的驾驶时间总和。注：不超过20min的休息时间视为连续驾驶时间。 3.4 日历天 以北京时间计算从00:00到24:00的一整天。 3.5 上载（uploading） 记录仪将特定数据信息按约定方式上传至外部设备。 3.6 下载（downloading） 外部设备向记录仪写入或读取特定数据信息。 4 要求 4.1 一般要求 4.1.1 组成 记录仪主要由以下部分组成： 主机（含微处理器、数据存储器、实时时钟、显示器、操作键、打印机、数据通信接口等）。若主机本体不含显示器或打印机，应预留相应显示与打印输出接口。 车速传感器。 数据分析软件。 4.1.2 外观 记录仪各部件外表面应光洁平整，不应有凹痕、划伤、裂纹或变形。金属机壳应具备防锈防腐蚀涂层，金属零件不得锈蚀。显示屏应显示清晰完整，不得缺损。如采用铅封装置，应保持完好。 4.1.3 文字、图形、标志 记录仪上使用的文字、图形、标志应耐久、醒目、规范；用于表示车辆行驶工况的图形标志应符合GB 4094规定。
