YS/T 1148-2016钨基高比重合金

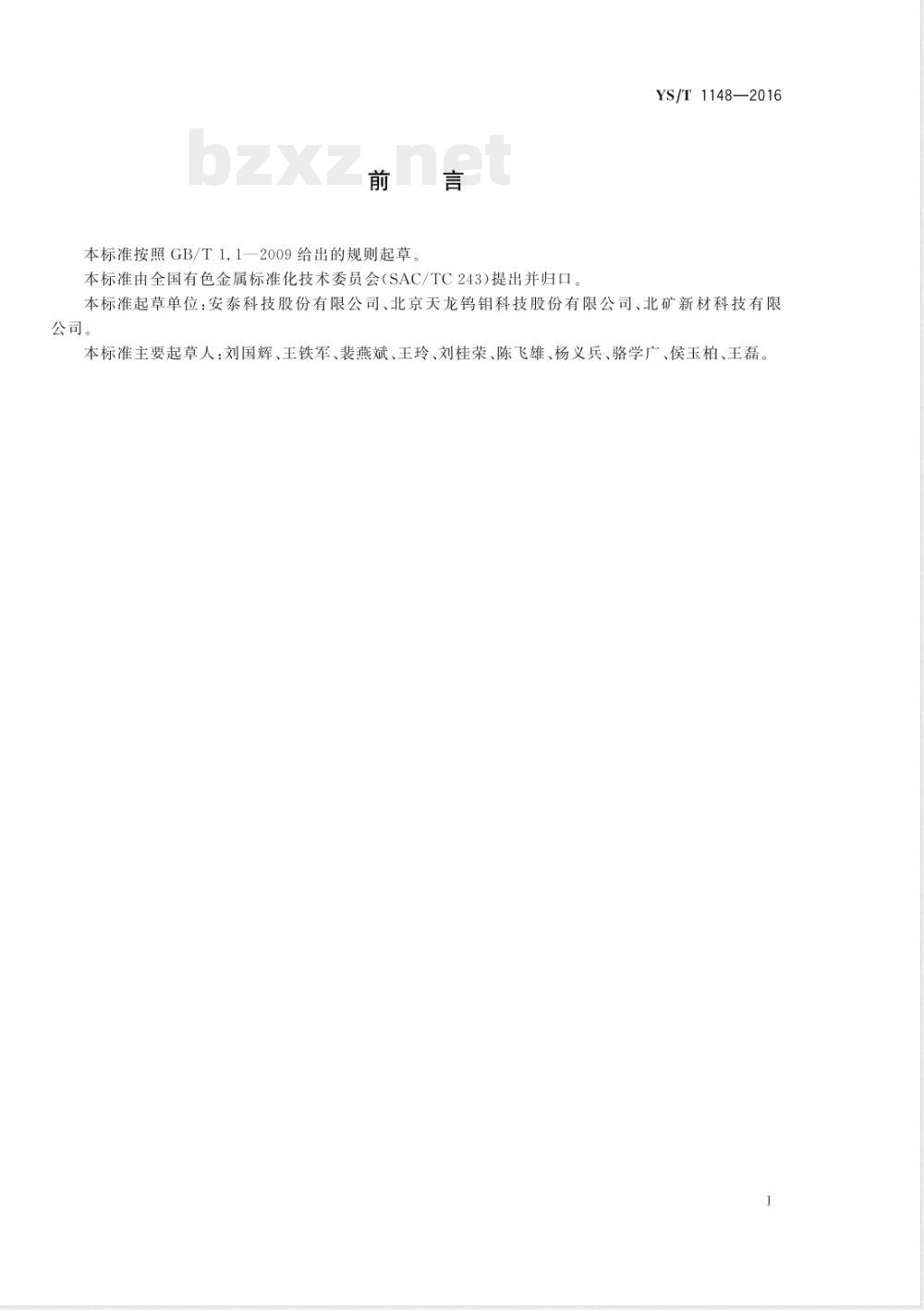

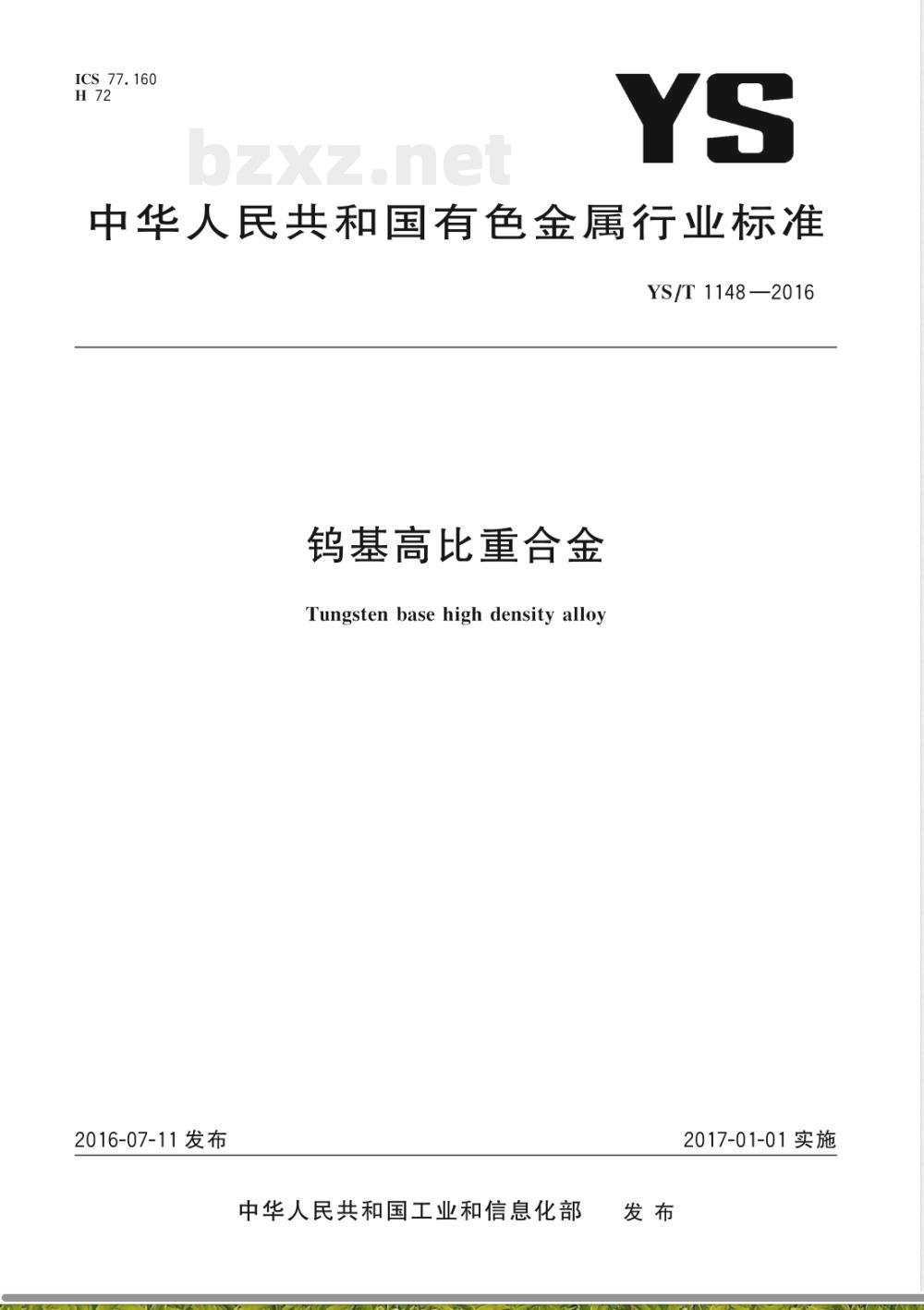

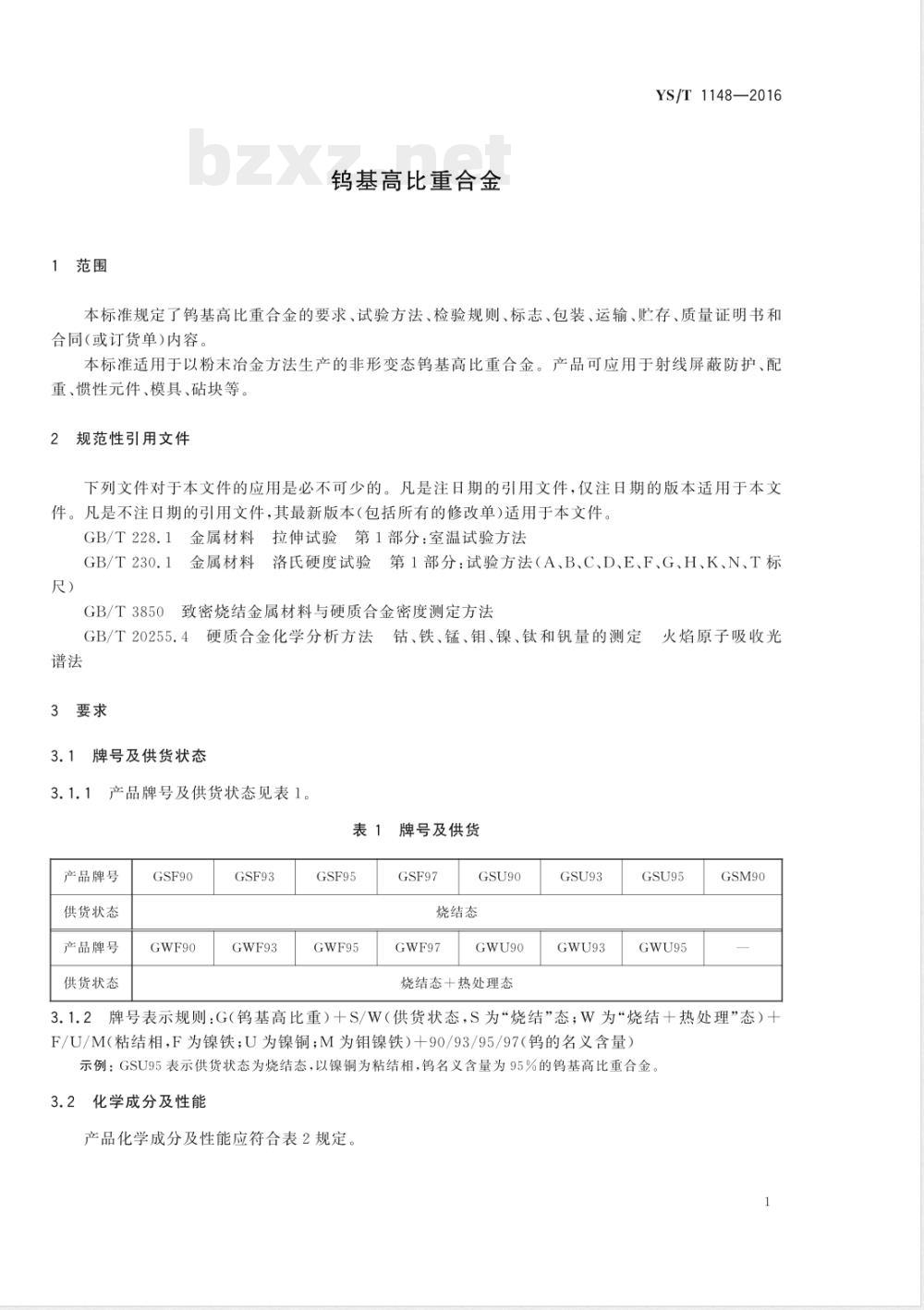

ICS 77.160 H72 YS 中华人民共和国有色金属行业标准 YS/T 1148—2016 钨基高比重合金 Tungsten Base High Density Alloy 2016-07-11 发布 2017-01-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：安泰科技股份有限公司、北京天龙钨钼科技股份有限公司、北矿新材科技有限公司。 本标准主要起草人：刘国辉、王铁军、裴燕斌、王玲、刘桂荣、陈飞雄、杨义兵、骆学广、侯玉柏、王磊。 1 范围 本标准规定了钨基高比重合金的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于以粉末冶金方法生产的非形变态钨基高比重合金。产品可应用于射线屏蔽防护、配重、惯性元件、模具、砧块等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 230.1 金属材料洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺） GB/T 3850 致密烧结金属材料与硬质合金密度测定方法 GB/T 20255.4 硬质合金化学分析方法 钴、铁、锰、钼、镍、钛和钒量的测定 火焰原子吸收光谱法 3 要求 3.1 牌号及供货状态 3.1.1 产品牌号及供货状态见表1。 表1 牌号及供货状态 烧结态： GSF90、GSF93、GSF95、GSF97 GSU90、GSU93、GSU95 GSM90 烧结态＋热处理态： GWF90、GWF93、GWF95、GWF97 GWU90、GWU93、GWU95 3.1.2 牌号表示规则 G（钨基高比重）＋S/W（供货状态，S 为“烧结”态，W 为“烧结＋热处理”态）＋F/U/M（粘结相，F 为镍铁，U 为镍铜，M 为钼镍铁）＋90/93/95/97（钨的名义含量）。 示例：GSU95 表示供货状态为烧结态，以镍铜为粘结相，钨名义含量为95%的钨基高比重合金。 3.2 化学成分及性能 产品化学成分及性能应符合表2规定。 表2 化学成分及性能 GSF90： 名义成分：90W+NiFe 钨含量偏差：90W±0.5 密度：17.0±0.3 g/cm3 抗拉强度：≥450 MPa GSF93： 名义成分：93W+NiFe 钨含量偏差：93W±0.5 密度：17.5±0.3 g/cm3 抗拉强度：≥450 MPa GSF95： 名义成分：95W+NiFe 钨含量偏差：95W±0.5 密度：18.0±0.3 g/cm3 抗拉强度：≥450 MPa GSF97： 名义成分：97W+NiFe 钨含量偏差：97W±0.5 密度：18.5±0.3 g/cm3 抗拉强度：≥400 MPa GSU90： 名义成分：90W+NiCu 钨含量偏差：90W±0.5 密度：17.0±0.3 g/cm3 抗拉强度：≥300 MPa GSU93： 名义成分：93W+NiCu 钨含量偏差：93W±0.5 密度：17.5±0.3 g/cm3 抗拉强度：≥300 MPa GSU95： 名义成分：95W+NiCu 钨含量偏差：95W±0.5 密度：18.0±0.3 g/cm3 抗拉强度：≥300 MPa GSM90： 名义成分：90W+MoNiFe 钨含量偏差：90W±0.5 密度：＞17.18 g/cm3 抗拉强度：≥550 MPa GWF90： 名义成分：90W+NiFe 钨含量偏差：90W±0.5 密度：17.0±0.3 g/cm3 抗拉强度：≥750 MPa GWF93： 名义成分：93W+NiFe 钨含量偏差：93W±0.5 密度：17.5±0.3 g/cm3 抗拉强度：≥700 MPa GWF95： 名义成分：95W+NiFe 钨含量偏差：95W±0.5 密度：18.0±0.3 g/cm3 抗拉强度：≥700 MPa GWF97： 名义成分：97W+NiFe 钨含量偏差：97W±0.5 密度：18.5±0.3 g/cm3 抗拉强度：≥650 MPa GWU90： 名义成分：90W+NiCu 钨含量偏差：90W±0.5 密度：17.0±0.3 g/cm3 抗拉强度：≥630 MPa GWU93： 名义成分：93W+NiCu 钨含量偏差：93W±0.5 密度：17.5±0.3 g/cm3 抗拉强度：≥600 MPa GWU95： 名义成分：95W+NiCu 钨含量偏差：95W±0.5 密度：18.0±0.3 g/cm3 抗拉强度：≥600 MPa。 3.3 尺寸及最大允许公差 产品尺寸及最大允许公差应符合相关技术要求。 3.4 外观质量 产品表面应无裂纹、分层、夹杂及其他影响使用性能的缺陷。
