FZ/T 10013.2-2011温度与回潮率对棉及化纤纯纺、混纺制品断裂强力的修正方法 本色布断裂强力的修正方法

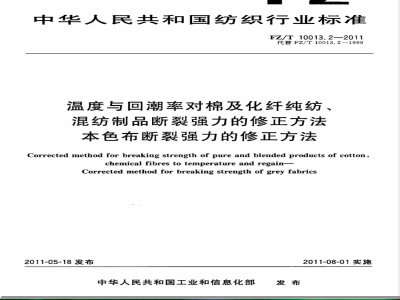

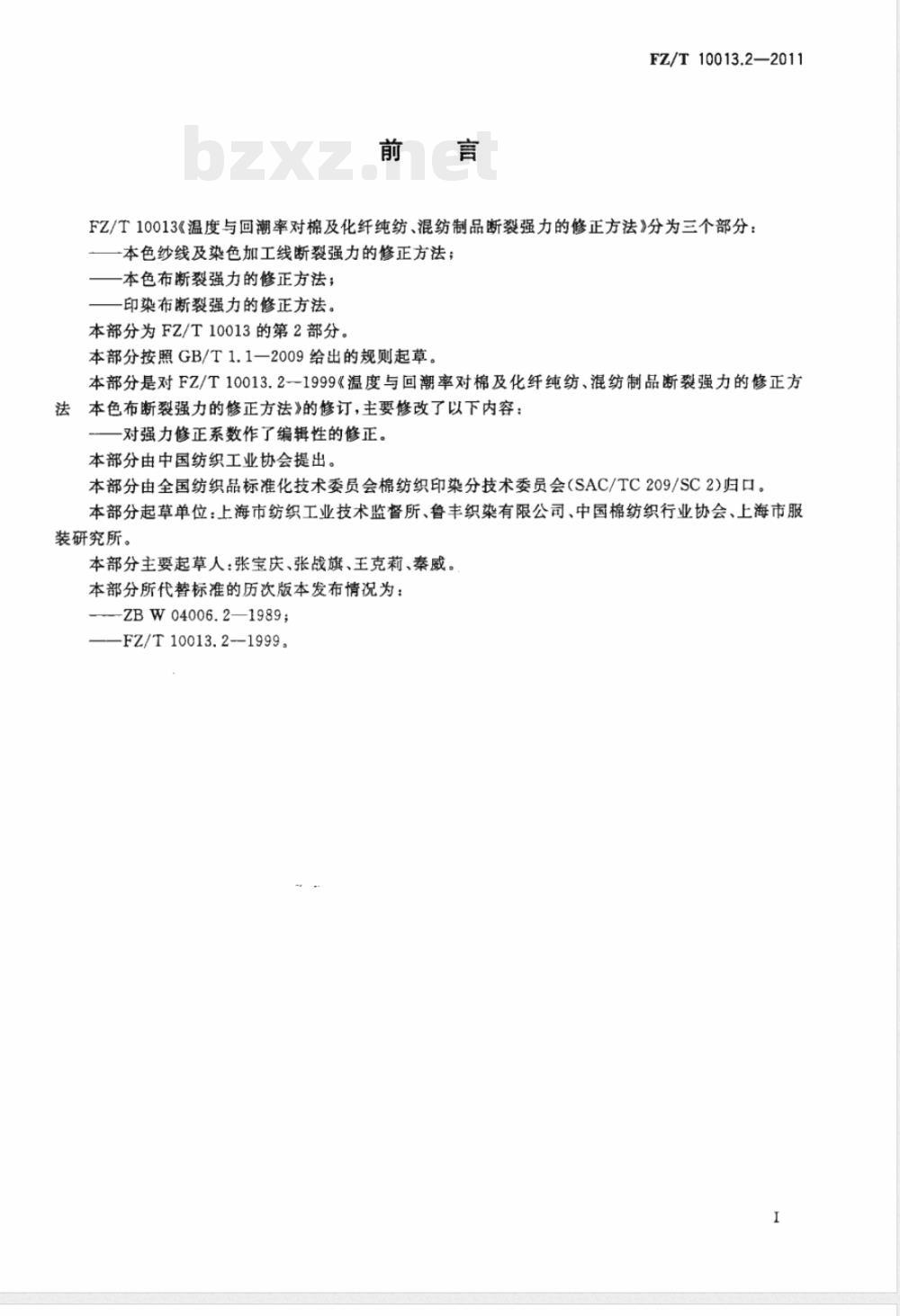

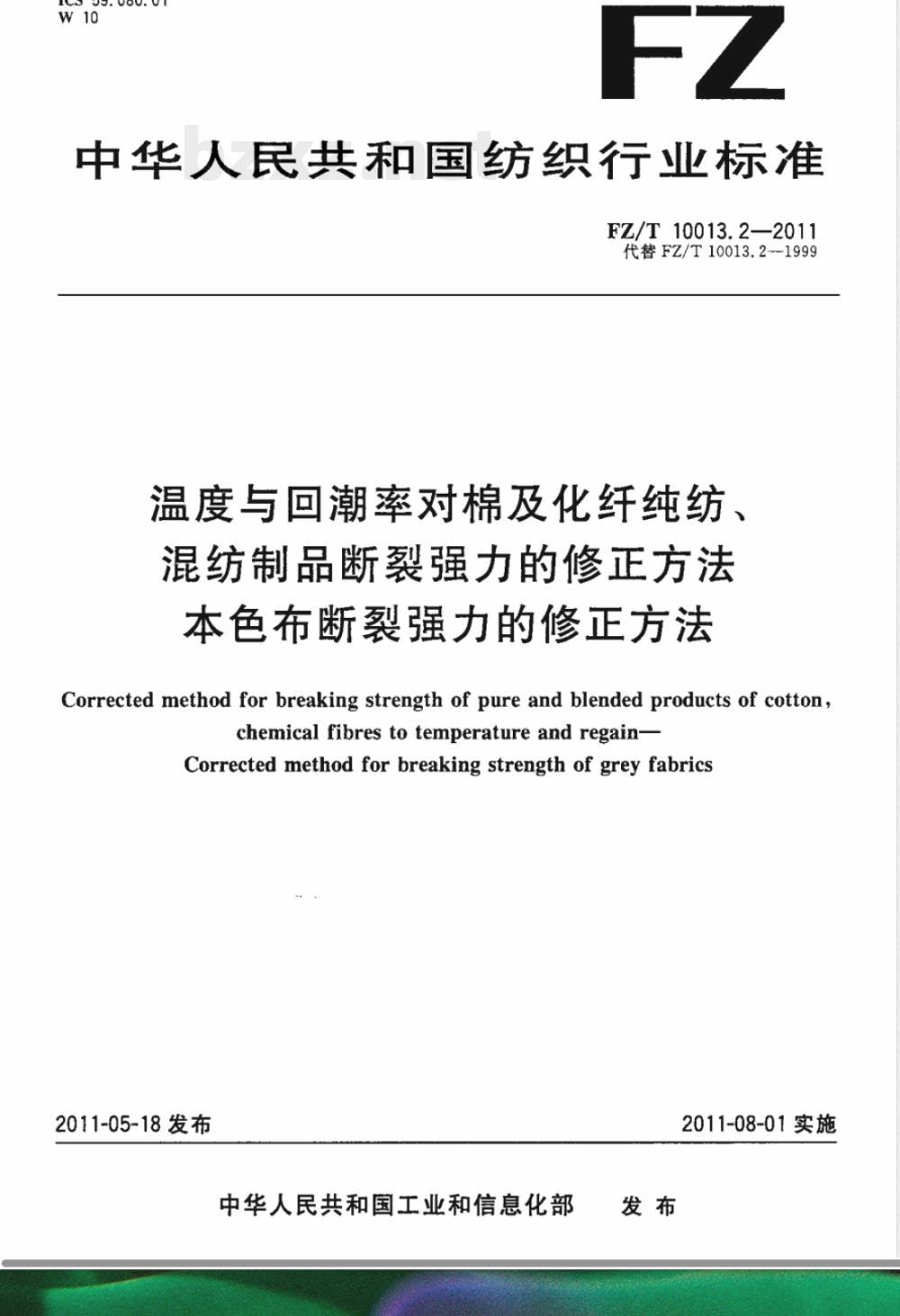

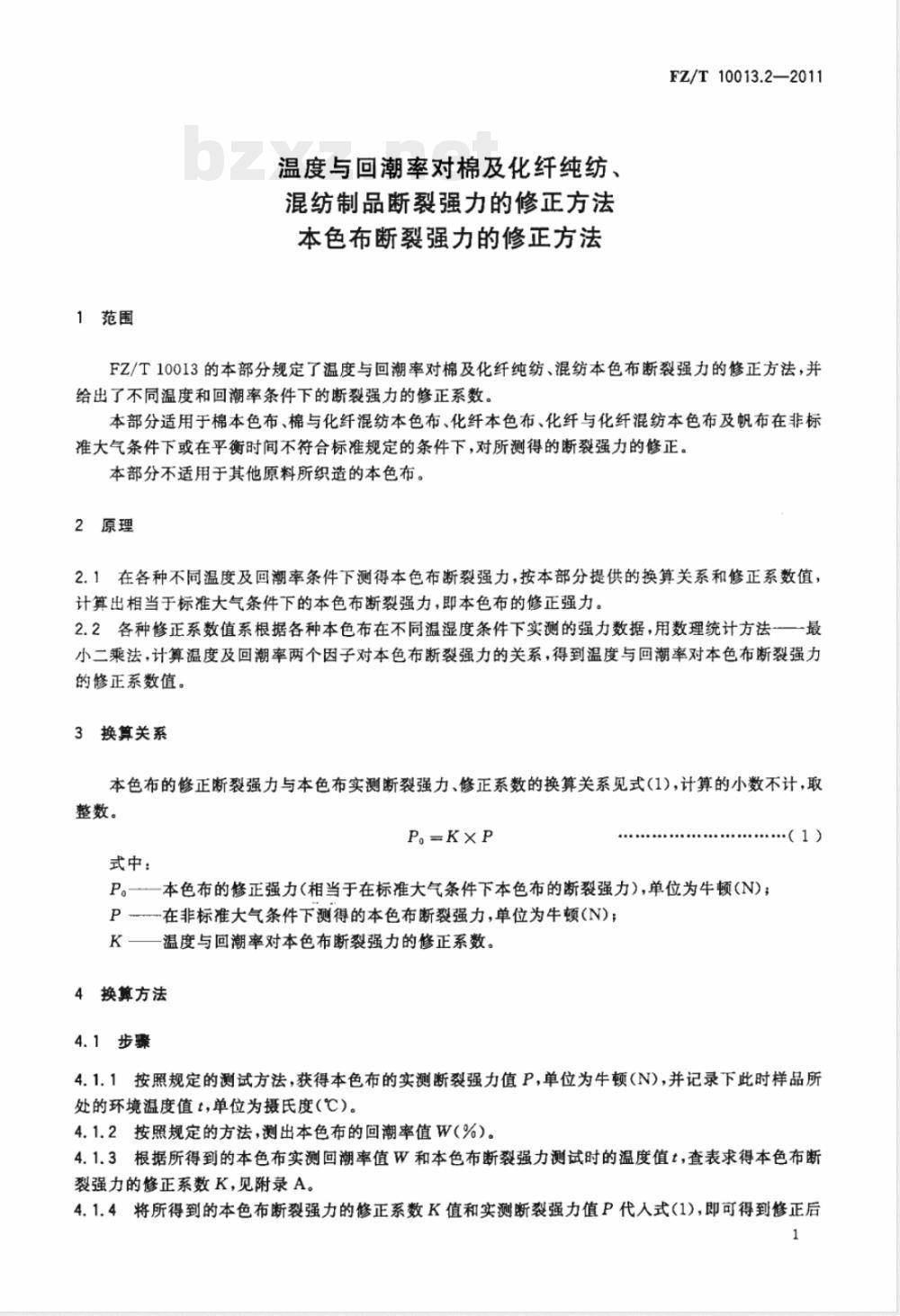

中华人民共和国纺织行业标准 FZ/T10013.2—2011 代替 FZ/T10013.2—1999 温度与回潮率对棉及化纤纯纺、混纺制品断裂强力的修正方法 本色布断裂强力的修正方法 Corrected method for breaking strength of pure and blended products of cotton, chemical fibres to temperature and regain Corrected method for breaking strength of grey fabrics 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 FZ/T10013《温度与回潮率对棉及化纤纯纺、混纺制品断裂强力的修正方法》分为三个部分：本色纱线及染色加工线断裂强力的修正方法；本色布断裂强力的修正方法；印染布断裂强力的修正方法。 本部分为FZ/T10013的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分是对FZ/T10013.2—1999《温度与回潮率对棉及化纤纯纺、混纺制品断裂强力的修正方法 本色布断裂强力的修正方法》的修订，主要修改内容为对强力修正系数作了编辑性修正。 本部分由中国纺织工业协会提出。 本部分由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2）归口。 本部分起草单位：上海市纺织工业技术监督所、鲁丰织染有限公司、中国棉纺织行业协会、上海市服装研究所。 本部分主要起草人：张宝庆、张战旗、王克莉、秦威。 本部分所代替标准的历次版本发布情况为：ZBW04006.2—1989；FZ/T10013.2—1999。 1 范围 本部分规定了温度与回潮率对棉及化纤纯纺、混纺本色布断裂强力的修正方法，并给出了不同温度和回潮率条件下的断裂强力修正系数。 本部分适用于棉本色布、棉与化纤混纺本色布、化纤本色布、化纤与化纤混纺本色布及帆布在非标准大气条件或平衡时间不符合标准规定条件下的断裂强力修正。 本部分不适用于其他原料织造的本色布。 2 原理 2.1 在不同温度及回潮率条件下测得本色布断裂强力，按本部分提供的换算关系和修正系数，计算相当于标准大气条件下的断裂强力。 2.2 修正系数通过实测数据采用数理统计方法（最小二乘法）计算得到，用于描述温度及回潮率对断裂强力的影响关系。 3 换算关系 本色布修正断裂强力与实测断裂强力及修正系数的关系见式（1），计算结果取整数： P₀ = K × P 式中： P₀——本色布修正强力（相当于标准大气条件下断裂强力），单位为牛顿（N）； P——非标准大气条件下实测断裂强力，单位为牛顿（N）； K——温度与回潮率修正系数。 4 换算方法 4.1 步骤 4.1.1 按规定方法测得本色布实测断裂强力P，并记录环境温度t。 4.1.2 测定本色布回潮率W（%）。 4.1.3 根据W与t查表获得修正系数K（见附录A）。 4.1.4 将K与P代入式（1），得到修正断裂强力P₀。 4.2 举例 已知13.1tex/13.1tex涤棉（65/35）本色布实测断裂强力P=600N，回潮率W=3.0%，温度t=21℃。 查表得K=1.012。 则：P₀ = K × P = 1.012 × 600 = 607N。 5 附录A（规范性附录） 温度与回潮率对本色布断裂强力的修正系数值 A.1 棉本色布断裂强力修正系数见表A.1。 A.2 涤棉（65/35）本色布断裂强力修正系数见表A.2。 A.3 棉维（50/50）本色布断裂强力修正系数见表A.3。 A.4 棉丙（50/50）本色布断裂强力修正系数见表A.4。 A.5 棉粘（50/50）本色布断裂强力修正系数见表A.5。 A.6 粘胶本色布断裂强力修正系数见表A.6（后续内容缺失）
