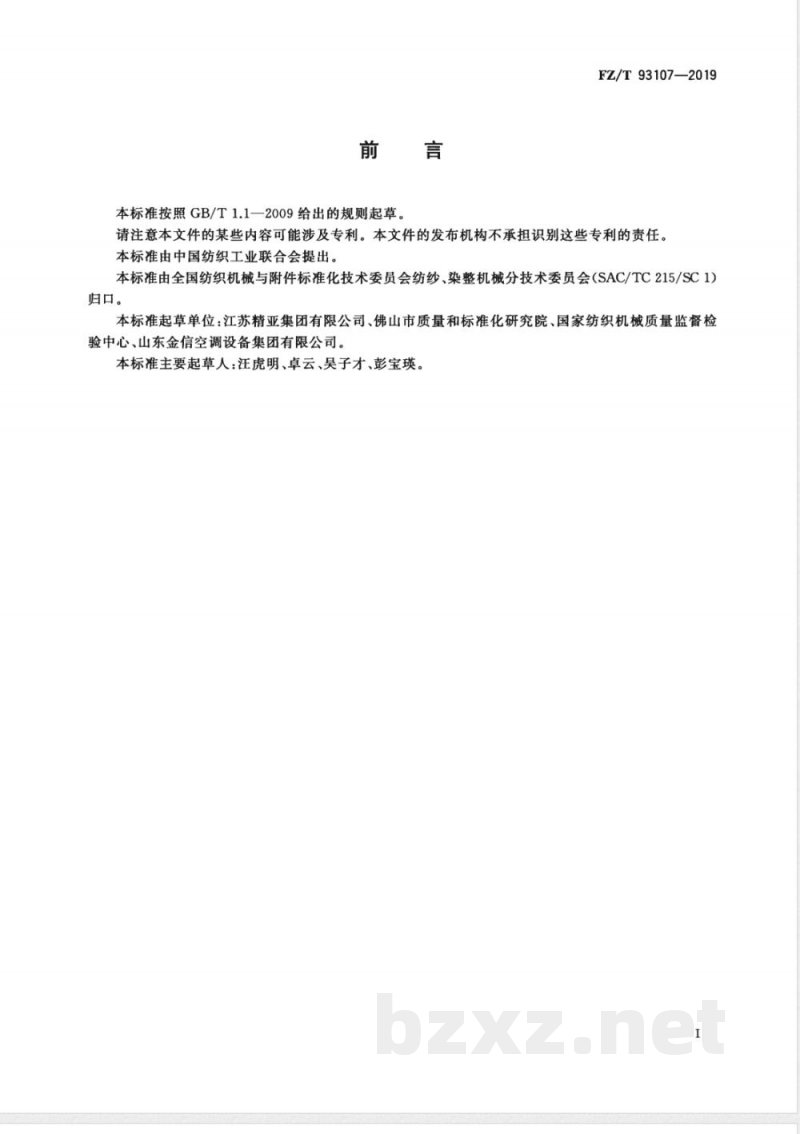

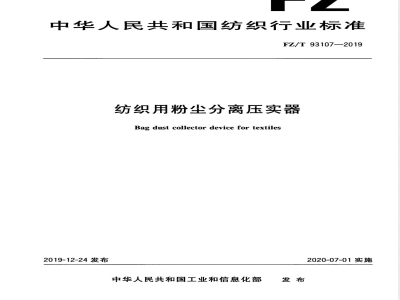

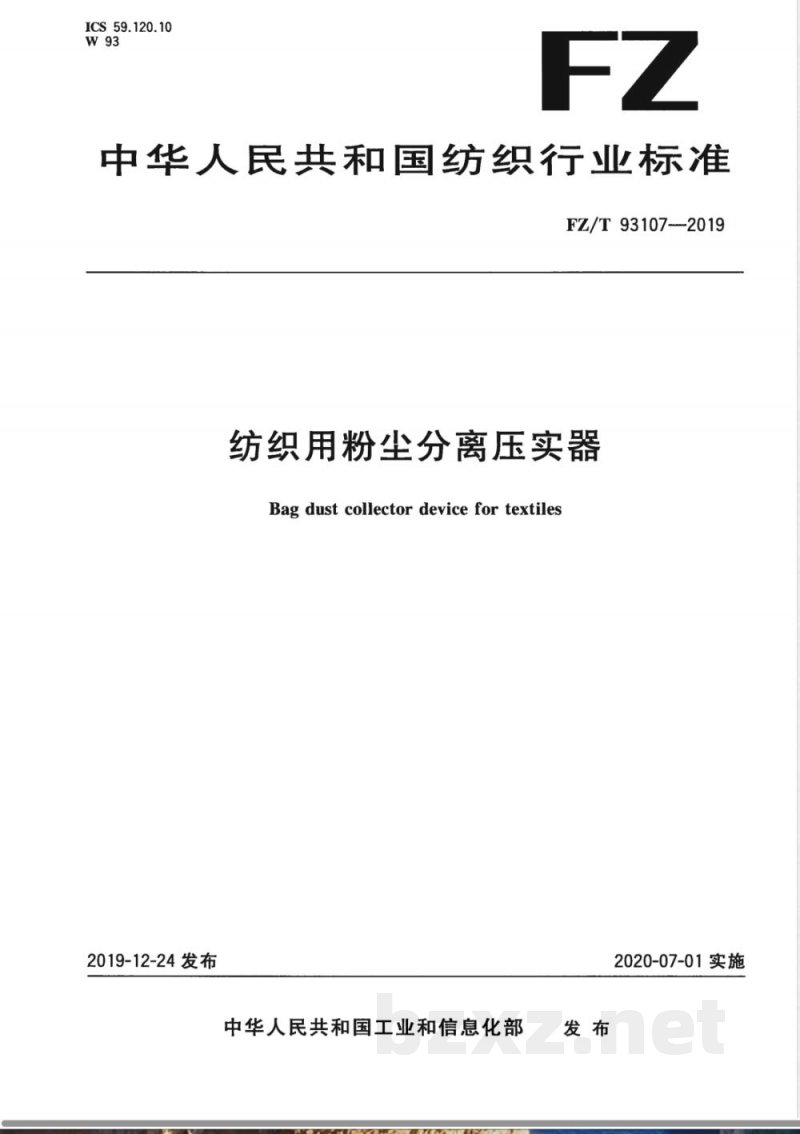

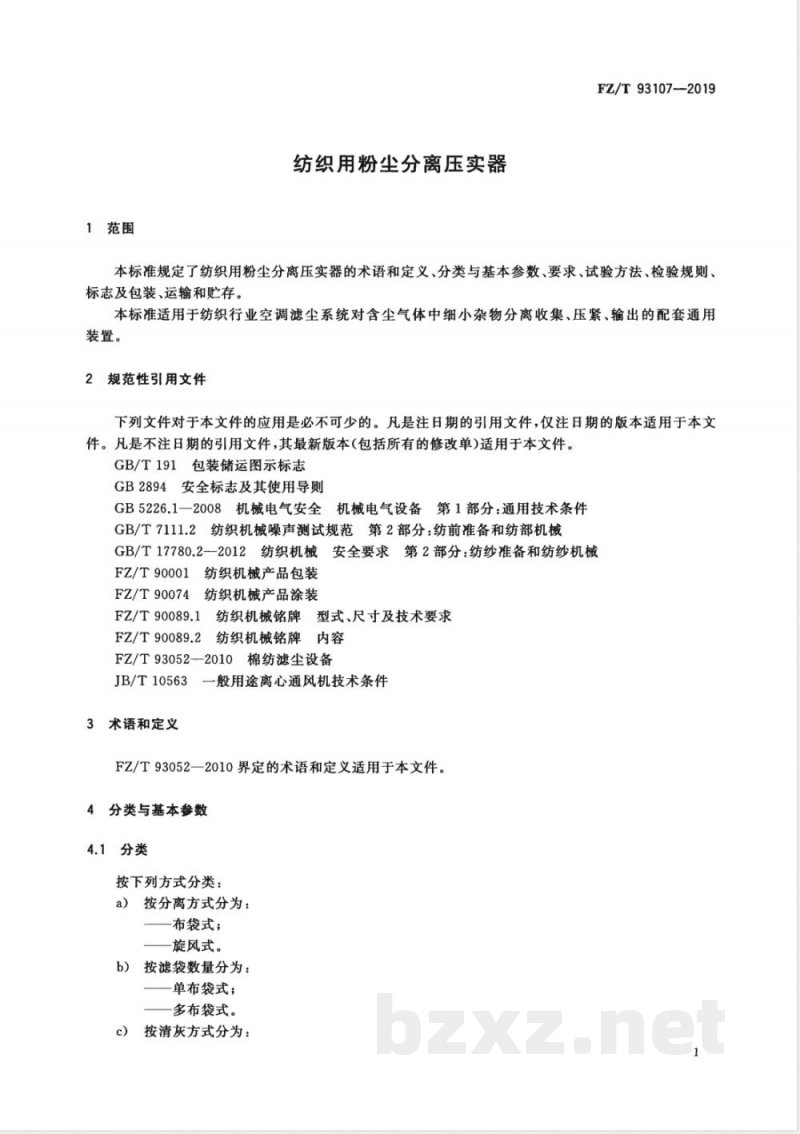

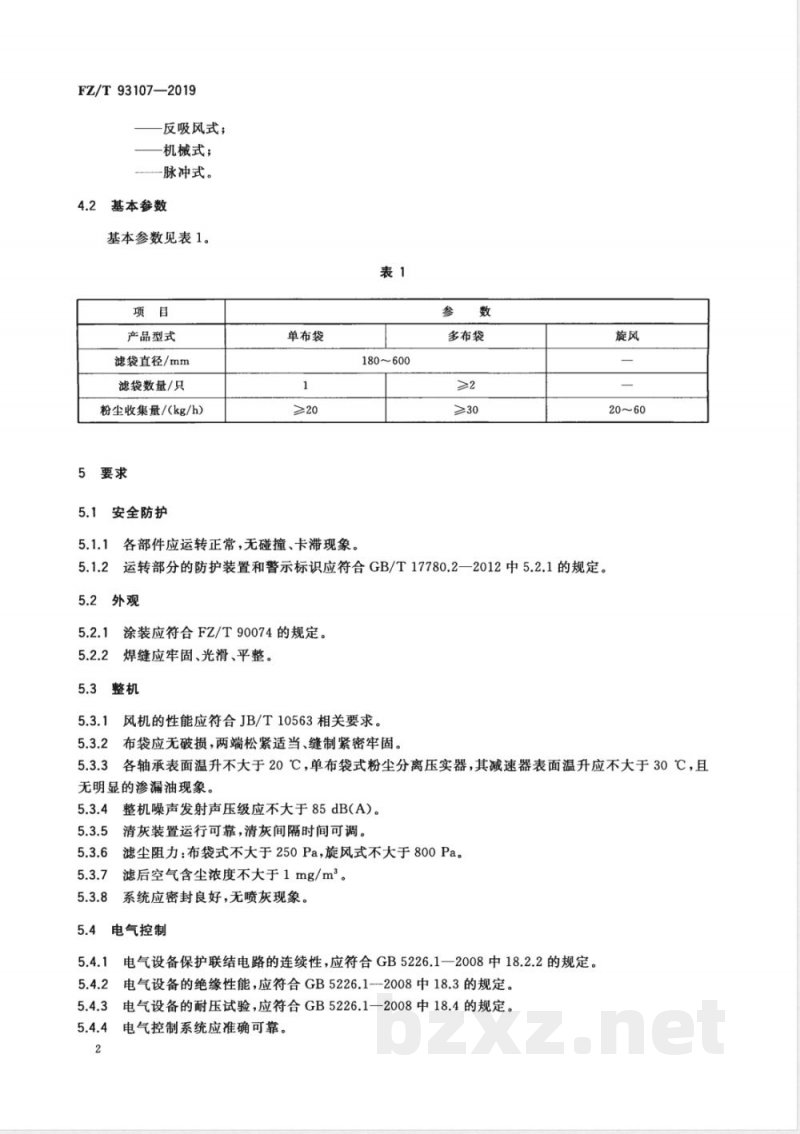

ICS 59.120.10 W93 中华人民共和国纺织行业标准 FZ/T93107-2019 纺织用粉尘分离压实器 Bag dust collector device for textiles 2019-12-24 发布 中华人民共和国工业和信息化部发布 2020-07-01 实施 前言 本标准按照 GB/T1.1-2009 给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国纺织工业联合会提出，并由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江苏精亚集团有限公司、佛山市质量和标准化研究院、国家纺织机械质量监督检验中心、山东金信空调设备集团有限公司。 主要起草人：汪虎明、卓云、吴子才、彭宝瑛。 1 范围 本标准规定了纺织用粉尘分离压实器的术语和定义、分类与基本参数、要求、试验方法、检验规则、标志及包装、运输和贮存。本标准适用于纺织行业空调滤尘系统对含尘气体中细小杂物的分离收集、压紧、输出的配套通用装置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： - GB/T191 包装储运图示标志 - GB2894 安全标志及其使用导则 - GB5226.1-2008 机械电气安全机械电气设备第1部分：通用技术条件 - GB/T7111.2 纺织机械噪声测试规范第2部分：纺前准备和纺部机械 - GB/T17780.2-2012 纺织机械安全要求第2部分：纺纱准备和纺纱机械 - FZ/T90001 纺织机械产品包装 - FZ/T90074 纺织机械产品涂装 - FZ/T90089.1 纺织机械铭牌型式、尺寸及技术要求 - FZ/T90089.2 纺织机械铭牌内容 - FZ/T93052-2010 棉纺滤尘设备 - JB/T10563 一般用途离心通风机技术条件 3 术语和定义 本标准采用 FZ/T93052-2010 界定的术语和定义。 4 分类与基本参数 4.1 分类 按下列方式分类： - 按分离方式分为：布袋式、旋风式。 - 按滤袋数量分为：单布袋式、多布袋式。 - 按清灰方式分为：反吸风式、机械式、脉冲式。 4.2 基本参数 基本参数见表1。 表1 基本参数 产品型式 | 滤袋直径/mm | 滤袋数量/只 | 粉尘收集量/(kg/h) 单布袋 | ≥20 | 1 | 180-600 多布袋 | ≥30 | ≥2 | - 旋风 | 20~60 | - | - 5 要求 5.1 安全防护 各部件应运转正常，无碰撞、卡滞现象。运转部分的防护装置和警示标识应符合 GB/T17780.2-2012 的规定。 5.2 外观 涂装应符合 FZ/T90074 的规定，焊缝应牢固、光滑、平整。 5.3 整机 - 风机性能应符合 JB/T10563 的相关要求。 - 布袋应无破损，两端松紧适当，缝制紧密牢固。 - 各轴承表面温升不大于 20℃，单布袋式粉尘分离压实器的减速器表面温升不大于 30℃，且无明显渗漏油现象。 - 整机噪声发射声压级不大于 85 dB(A)。 - 清灰装置运行可靠，清灰间隔时间可调。 - 滤尘阻力：布袋式不大于 250 Pa，旋风式不大于 800 Pa。 - 滤后空气含尘浓度不大于 1 mg/m³，系统应密封良好，无喷灰现象。 5.4 电气控制 - 电气设备保护联结电路连续性应符合 GB5226.1-2008 中相关规定。 - 电气设备绝缘性能和耐压试验应符合 GB5226.1-2008 中的相关要求。 - 电气控制系统应准确可靠。 6 试验方法 6.1 检验方法 - 风机性能检测按 JB/T10563 的相关要求进行。 - 轴承及减速器表面温升用接触式点温计测量。 - 整机噪声发射声压级按 GB/T7111.2 的相关规定测量。 - 滤尘阻力按 FZ/T93052-2010 附录 B 测量。 - 滤后空气含尘浓度按 FZ/T93052-2010 附录 A 测量。 - 电气设备保护联结电路连续性按 GB5226.1-2008 测量。
