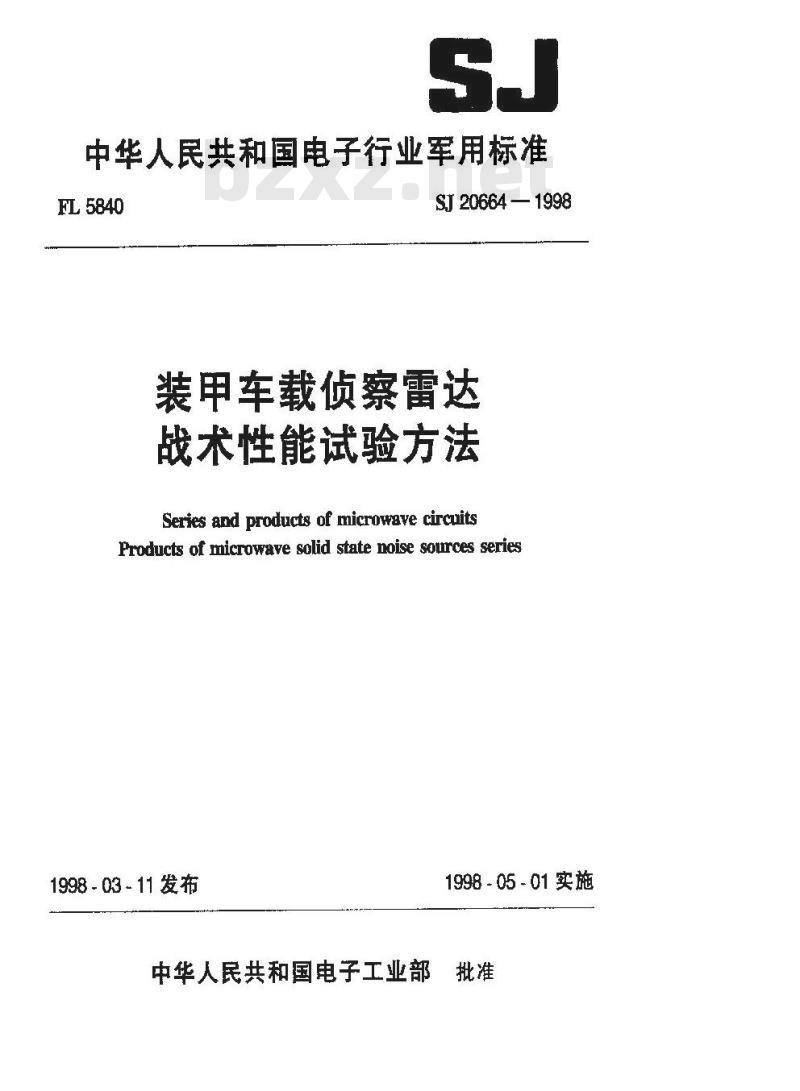

中华人民共和国电子行业军用标准FL5840
SJ 20664 — 1998
装甲车载侦察雷达
战术性能试验方法
Series and products of microwave circuitsProducts of microwave solid state noise sources series1998.03-11发布
1998-05-01实施
中华人民共和国电子工业部批准1范围
1.1主题内容Www.bzxZ.net
1.2适用范围
2引用文件
3定义…
3.1被測雷达
3.2承试方．
3.3通视条件
4一般要求
4.1对被测雷达要求
4.2被测雷达的检查与标定
4.3试验过程中被测雷达技术状态的保证4.4被测雷达场地
4.5测试设备和仪器要求
4.6对操作手的要求
4.7中断试验
4.8恢复试验
4.9试验记录和试验报告
5详细要求
方法101
方法102
方法103
方法104
方法 105
方法106
方法107
方法108
方法109
方法110
方法111
雷达探测距离试验方法
雷达最小探测距离试验方法
霍达精度试验方法
雷达距离分辨力试验方法
需达角度（方位）分辨力试验方法抗地杂波于扰试验方法
雷达杂波中目标可见度试验方法雷达抗雨（書）千抗试验方法
抗噪声于扰试验方法
抗同频异步脉冲干扰试验方法
多目标处理能力试验方法
方法112目标类型判别能力试验方法方法113雷达供电方式试验方法
方法114雷达耗电试验方法
方法115架设时间和拆收时间试验方法附录A（参考件）战术性能试验记录表格次
TYKAONKACa-
中华人民共和国电子行业军用标准装甲车载侦察雷达战术性能试验方法Tactical performarice tests for recormaissniceradars mounted in annoured yehices1范围
1.1主题内容
SJ 20664 - 1998
本标谁规定了装甲车载侦察雷达（以下简称雷达）战术性能试验方法，1.2适用范围
本标准适用于装甲车载侦察雷达战术性能的测试，2引用文件
CB3784-83雷达名词术语
GJB74.2-~85军用地面雷达通用技术条件常用名词术语GJB74.685军用地面雷达通用技术条件环境条件要求和试验方法GB74.11一89军用地面雷达通用技术条件炮瞄雷达检飞规范CJB887-90军用地面雷达抗地杂波性能测试方法GJB1289一91战场侦察雷达战术性能试验方法3定义
凡本标谁未定义的术语，均以CB3784和 CJB 74.2为准。3.1被测雷达meagured radar
提交战术性能试验的装甲车载侦察雷达。3.2 承试方 text-supporting part承担试验的单位或国家鉴定试验靶场。3.3通视条件line-of-sight
系指被测雷达与被测目标之间视距以内无障碍物遮挡。中华人民共和国电子工业部1998-03-11发布1998-05-01实施
4一般要求
4.1对被测雷达要求
SJ 20664 1998
4.1.1对定型试验的雷达，承制方应提前向承试方提交下列资料：a.产品规范；
b.随机文件。
4.1.2被测雷达必须达到产品规范所规定的技术性能，并经过检验合格。4.2被测蓄达的检查与标定
4.2.1被测雷达在试验前，对下列直接影响战术指标的主要技术参数进行检查。对不同型号的雷达按产品规范增减：
a.关线方向图、增益、天馈分系统带宽及电压驻波比及损耗：b.发射机工作频率、发射功率、射频频谱，包络波形及其参数；c.接收机噪声系统（或灵敏度）、中频频率、带宽、动态范围；d.改善因子、速度响应特性；
e.天线扇扫宽度、扇扫中心和扇扫速度；f.光电轴匹配精度；
名.升降机构系统的升降高度、速度；h，平台调平精度、时间；
i.标定装置标定方位角。
4.2.2被测雷达的标定，应在经大地测量的固定场地上进行，其标定项目有：a.水平调整；
b、方位角标定；
c.仰角标定
d.距离零位校准；
e：数据传递、坐标交换精度；
f.在规定的虚警率条件下调整检测门限。4.3试验过程中被测雷达技术状态的保证4.3.1被测雷达移交后，承试单位的试验主持人负责组织实施雷达的试验工作。4.3.2在全部试验过程中，雷达的保管、使用、操作、维护及各种记录，均由试验主持人负责组织。未经试验主持人同意，任何人不得随意更动，调整被测雷达的工作状态。4.3.3每次试验前和结束后，应检查并记录被测雷达的有关技术参数和工作状态。4.3.4试验期间被测雷达的维护，应按承制方提供的被测霸达的使用说明书中有关规定执行。
4.3.5试验期间被测雷达所发生的故障及其检查排除情况，应详细记录。4.3.6被测雷达元、器件及零，部，整件损坏或失效后，须经试验主持人同意后方可更换。更换调整后应对有关技术参数董新测试。4.4被测雷达场地
4.4.1被测雷达测试场地应满足通视条件。测试过程中，--般应为晴天，风力不大于三HYTKAONTKAca-
SI 20664 1998
4.4.2测试场地应备有必需的测试仪器、装置和设施，并有良好的接地措施。4.4.3试验现场不应有干扰被测蓄达战术性能试验的电磁辐射。4.5测试设备和仪器要求
4.5.1测试设备和仪器应符合产品规范规定。自制设备必须经过鉴定，且须经过计量部门定期检校，并具有计量部门给出的有效使用期合格证。4.5.2测试设备和仪器必须达到规定的精度。若无特殊规定，其精度应优于被测雷达参数允许误差的三分之一。
4.6对操作手的要求
被测雷达操作手由承试方派出，应经专业操作训练。能熟练操作被测雷达4.7中断试验
凡发生下列情况之一者，即智停执行试验计划，由承试方报请主管部门批准后中断试验：
a，试验中任一战术指标达不到要求，在试验场地条件“下又难以查出原函，同时影响其它项目继续进行；
b，被测画达出现了试验场条件下难以修复的故障。4.8概复试验
当引起中断试验的原因确已查清，具备重新试验条件时，经报主管部门批准后重新开始试验。
4.9试验记录和试验报告
4.9.1原始资料
试验中必须详细收集、记录有关原始资料。主要包括：组：目标参数、试验任务书、试验大纲、试验实施计划；b.被测雷达主要技术参数检查记录和诸元标定记录；c．被測雷达的工作、维护，故障等记录；d.被测雷达战术性能试验记录。4.9.2试验报告
被测雷达试验结束后，承试方应及时向主管部门提供被测雷达的试验报告，报告应包括下列内容：
a，试验的依据、任务编号、承试方、起止时间、现场工作日、被测雷达代号、任务性质、目的；
b.被测雷达的技术状态，发现的问题及处理情况，试验用仪表和设备；c.试验结果搞要及主要数据；
d.结论；
e。被测雷达存在的主要问题和改进意见。5详细要求
需达的战术性能试验方法，应按本章定的方法101～115进行，也可采用等效的方法，13
SI 20664 — 1998
但当有争议时，应以本标准规定的方法为准。方法101
雷达探测距离试验方法
1．目的
测试被测雷达对目标的探测距离：2要求
2.1对空飞行器探测距离的试验方法对于有对空飞行器探测距离要求的雷达的试验方法，参照GB74.11有关章条，并在产品规范规定。
2.2对地面活动目标探测距离的试验方法2.2.1雷达探测距离试验应在产品规范规定的达工作频率上进行，2.2.2试验标参数按下列要求：
2.2.2.1试验目标
试验时选用目标应按产品规范规定，未明确规定时，在以下国标中选取：a.装甲车、卡车;
b.单兵（全付武装)。
2.2.2.2目标运动速度
a.装甲车、卡车：20~60km/h；
b.单兵：3.5~5km/h。
2.2.2.3目标运动的范围
0.9Rmax≤R≤1.1Rmax-
式中：Rmax —
被测雷达最大探测距离，kml；
R目标与雷达之间的距离，kmlo
2.2.2.4目标运动形式
试验自标以接近被测雷达（临近）和远离被测雷达（离远）径向、直线、勾速、往返运动。
2.2.3被测雷达的架设
被测雷达位置应相对于试验目标有-定高度H，其理论值按公式（2）计算：H1> (R/4.1)2 -2 (R/4.1) VH, + H2式中：H被测雷达高度，m；
H2-—试验目标（等效反射中心）高度，mK,被测雷达到试验目标之间距离，mo被測雷达架设高度在实际操作中可按表「进行选4
ITKAONKAca-
观察商度 邸
最大水平观察距离
观察高度H
最大水平观察距商
SJ 20664 - 1998
地球表面曲率对水平观察距离影响表1
注：表 1 中 H,=0 不考虑大气折射。3测试程序
3.1对空飞行器测试程序
按GJB74.11的测试程序规定进行。3.2对地面活动目标测试程序
3.2.1距离取样的间隔
续表1
将目标区长度的N分之--作为距离取样间长度，W应不小于5。相邻的距离取样间隔应重叠二分之一。
3.2.2对标的搜索次数
在每个距离取样间隔内对活动目标的搜索不少于10次。3.2.3对日标运动状态
目标沿已确定的路线运动，往返不少于5次。3.2.4录取
被测雷达的天线波束每扫过活动目标一次，则记录一次数据。发现目标记为“+”，未发现目标记为“_”。
3.2.5试验记录表格
见附录A（参考件）表A1、表A2.3.2.6计算试验结果
3.2.6.1分别统计临近和离远的取样数据，按下式计算取样间隔中心的发现概率：Pi= Mi/Ni
式中：Pi第:个距离取样间隔中心处目标的发现概率；i--第1个距离取样间隔内发现目标的点数；Ni第i距离取样间隔内探测目标的总点数。(3)
3.2.6.2以距离为横坐标，发现概率为纵坐标，按公式（3）计算的发现概率分别画出临近，离远的发现概率和距离的关系曲线。找出产品规范规定的发现概率所对应的距离，即为所求得的临近和离远的探测距离。5
1目的
SJ 20664 — 1998
方法102
暂达最小探测距离试验方法
测试被测雷达可探测目标的最近距离。2要求
2.1测试场要求
同第 4 章一般要求中 4.4 条。2.2试验目标参数
2.2.1试验目标
试验目标为有效反射面积相当于10m的角形反射器，离地面高度1.5～2m。2.2.2目标运动速度
试验目标运动的速度应在产品规范规定的范围内。2.2.3试验目标运动形式
试验目标以临近和离远被测雷达，径向、直线、匀速、往返运动。3测试程度
3.1令试验目标从远端临近被测雷达运动。3.2被测雷达观察从远端临近的目标，直到不能观察到目标为止，记录下目标距离R。3.3令试验目标从小于R的距离沿3.2条的路线离远被测雷达运动，真到观察到目标并记录下发现目标的距离R。
3.4重复3.2和3.3条的程序各10次。3.5试验记录
试验记录表格见附录A表 A3。
4数据处理
取各次试验的平均值为试验结果，公式如下：Rmin = 1/n
式中：Rmin —最小作用距离，km;R,i+ Rei
R,i-\第1次临近目标测量的最小发现距离，km;Rzi-第i次离远目标测量的最小发现距离，km;n临近或离远的测量总次数。
TTKAONKAa-
↑目的
测试被测雷达探测目标精度。
2要求
2.1对空飞行器雷达精度试验方法SJ 20664 — 1998
方法103
雷达精度试验方法
对于对空飞行器探测精度有要求的雷达精度试验方法，参照GJB74.11有关章节在产品规范规定。
2.2对地面活动目标雷达探测精度试验方法2.2.1测试场地要求
同第 4章一般要求中 4.4 条
2.2.2试验目标要求
按产品规范规定选择百标。无明确规定时，推荐试验目标为卡车。2.2.3试验耳标速度
按产品规范规定选择试验目标运动速度。无明确规定时，试验目标运动速度推荐为30~ 60km/he
2.2.4试验目标运动形式
试验目标运动路线为直线和被测雷达径向夹角30°左右；匀速、往返运动2.2.5试验目标真值确定
在试验目标运动路线上，设置5~10个固定标志点。这些标志点相对于被测需达的坐标值（方位角和距离）经过精确测定，其误差在距离上小于1m，在方位角上小于0.03°，标志点之间距离为0.5~1km，标志点距被雷达距离应按产品规范规定，如无明确规定，可选在2~7km。
2.2.6被测雷达设盘
被测雷达进人测试场地后，按产品规范要求设置。3测试程序
3.1试验目标沿选定的路线临近，离远被测雷达运动，往返各15次。3.2当试验目标经过标志点时，记录被测雷达跟踪或测报这个目标的坐标值，记录格式见附录A（参考件）的表A4
3.3也可按产品规范规定的程序进行。4数据处理
SI 20664 — 1998
按试验目标近，离远被测雷达测量值分别统计、按公式（1)、（2)、（3）计算被测雷达探测试验自标的方能和距离误差。4.1系统误差计算
有系统误差要求的雷达，按下式计算系统误差：Ni(Ai-Aio)
Mt=通
式中：Mt——总的系统误差，m或(o); (1)
Ai中一—第i个标志点同一坐标参数Ni次目标测量值的算术平均值，m或（\)；Aio—一第i个标志点同一坐标参数真值，m或（);Ni第i个标志点目标测量总次数；—固定标志点数。
4.2随机误差
4.2.1按下式计算目标在标志点的随机误差：Ei=0.6745,
式中：Ei-第i点随机误差，m或(\);Edi+Zdi
d,i-第i点读数增加时测得的坐标值与算术平均值之差，m或（)；di—第i点读数减少时测得的坐标值与算术平均值之差，m或（);Ni 第i点测量总饮数。
4.2.2按下式计算总随机误差：
式中：E总——总的随机误差，m或（\);Ei—为第i点随机误差，m或（)；Ni——为第i点总次数。
注：公式（1)、（2)、（3）中距离误差单位为Ⅱ，方位误差单位为(°)，方法104
鹫达距离分辨力试验方法
1目的
测试被测雷达的距离分辨能力。(2)
TKAONKAca-
2要求
2.1试验目标
SJ 20664 -- 1998
按产品规范规定选择目标。无明确规定时，选用两个径向连续摇动的角形反射器为试验首标。
2.2试验目标速度
试验目标速度为2~5km/he
3谢试程序
3.1在距被测雷达径向2~5km处的同一地点设置1号和2号两个试验目标3.2在被测雷达搜索到试验目标后，令1号试验目标沿雷达径向运动，直到被测雷达刚好区分出这两个试验目标时，令1号试验目标停止运动。3.3测量1号和2号试验目标之间的距离真值（△Ri，单位m)。3.4令1号试验目标继续沿原方向运动大于100m，然后再令1号试验目标沿被测雷达径向、向2号试验目标运动。直到被测雷达刚好不能区分这两个试验目标时，令1号试验目标停止运动。
3.5测量1号和2号试验目标之间的距离真值（△Rzi，单位m）。3.6令1号试验目标继续沿原方向，间2号试验目标运动，使之与2号试验目标完全重合。3.7重复3.2~3.6条程序不少于10次。3.8记录所测数据。记录表格见附录A表A5。4数据处理
取各次试验数据的算术平均值作为试验结果。方法105
雷达角度（方位）分辨力试验方法1目的
测试被测雷达角度（方位）分辨力。2要求
2.1试验目标
按产品规范规定选择目标。无明确规定时，选用两个径向不停摇动的角形反射器为试验目标。
2.2试验标目标
试验目标速度为3.5~5km/ha
3测试程序
SJ 20664 —1998
3.1在距被测雷达径向2～5km处的同一地点，设置1号和2号两个试验自标。3.2被测雷达搜索到试验目标后，令1号试验自标沿被测雷达的切线方向运动，直到被测雷达刚好区分开这两个试验目标时，令1号试验目标停比运动。3.3测量1号和2号试验目标相对于被测达的夹角真值A6,i，单位（\)1。3.4令1号试验目标继续沿原方向运动大于50m，然后再令1号试验目标沿被测雷达切向，向2号试验目标运动，直到被测雷达刚好不能区分开两个试验目标时，令1号试验目标停止运动。
3.5测量1号和2号试验目标之间相对于被测雷达的夹角真值【△62i，单位（°)]。3.6令1号试验目标继续沿3.4条方向运动，直到与2号试验目标重合。3.7重复3.2~3.6条程序不少于10次。3.8记录所测数据。记录格式见附录A表A5。4数据处理
取各次试验数据的算术平均值做为试验结果。方法106
抗地杂波干扰试验方法
1目的
检验被测达抗地杂波于扰的能力，测试改善因子和速度响应特性。2要求
2.1被测雷达工作状态
被测雷达工作状态按产品规范规定进行设置。2.2对地杂波要求
2.2.1地杂波应在被测雷达作用距离范围内。2.2.2地杂波强度应在被测雷达接收机线性动态范围内，且不小于动目标改善因了的值。2.2.3地杂波应是独立的，稳定的。2.2.4地杂波可以是自然地物或模拟地物（包括角反射器）反射的雷达回波，也可以是自然地物和模拟地物共同反射的雷达波。2.3对测试环境的要求
HTKAONTKAca-
