JB/T 7242-1994
基本信息
标准号： JB/T 7242-1994
中文名称：碟式酵母分离机
标准类别：机械行业标准(JB)
英文名称： Disc yeast separator
标准状态：已作废
发布日期：1994-07-18
实施日期：1995-07-01
作废日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：110463
标准分类号
中标分类号：机械>>通用机械与设备>>J77分离机械
关联标准
替代情况：被JB/T 8103.7-2008代替
出版信息
出版社：机械工业部
页数：5页
标准价格：8.0 元
出版日期：1995-07-01
相关单位信息
起草单位：广州重型机器厂
归口单位：机械工业部合肥通用机械研究所
提出单位：全国分离机械标准化技术委员会
发布部门：中华人民共和国机械工业部
标准简介
本标准规定了喷嘴排渣型碟式酵母分离机的型式和基本参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于酵母液浓缩的碟式酵母分离机。 JB/T 7242-1994 碟式酵母分离机 JB/T7242-1994 标准下载解压密码：www.bzxz.net

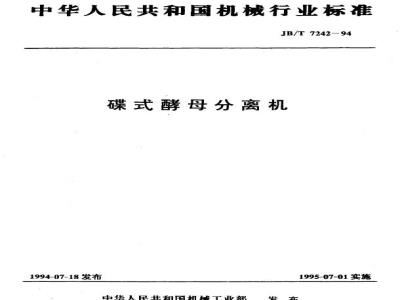

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T7242-94
碟式酵母分离机
1994-07-18发布
中华人民共和国机械工业部
1995-07-01实施
中华人民共和国机械行业标准
碟式酵母分离机
1主题内容与适用范围
JB/T7242—94
本标准规定了喷嘴排渣型碟式酵母分离机的型式和基本参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于醇母液浓缩的碟式酵母分离机(以下简称分离机)。2引用标准
GB1497
GB7781
GB10897
GB10898
GB/T13384
JB/T5287.1
3术语
3.1额定工况
旋转电机基本技术要求
低压电器基本标准
分离机型号编制方法
碟式分离机技术条件
碟式分离机试验方法
机电产品包装通用技术条件
磷式啤酒分离机
醇母液中干酵母含量10~15g/L、压力0.04～0.16MPa、温度15~40℃，其流量在额定处理能力范国内，转鼓达到额定转速时的工作状态。3.2额定处理能力
分离机在额定工况下，单位时间内降母液的通过量。3.3酵母液浓度
单位体积酵母液中所含干醇母的质量。4型式和基本参数
产品型号
分离机型号表示方法应符合GB7781的规定。4.2结构型式
分离机按转鼓喷嘴排清方位分为以下三种型式：转鼓商边喷嘴排渣型（见图1)：a.
转鼓直径缩小处喷嘴排渣型（见图2）：b.
内喷嘴排渣型（见图3)。
机械工业部1994-07-18批准
1995-07-01实施
JB/T7242--94
图1转鼓周边喷嘴排渣分离机
图2转鼓直径缩小处喷嘴排渣分离机内喷嘴排渣分离机
4.3基本参数
分离机的基本参数应符合表1的规定。转
DPJ425
DPJ475
DPJ530
DPJ600
DPJ 670
5技术要求
5.1基本要求
公称直径
JB/T724294
当量沉降面积
X10°cm
5500~6700
50006600
4750~5500
4500~5000
4000~4800
65~100
80~120
电机功率
分离机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。5.2环境要求
分离机适应的环境应符合GB10897中3.2条的规定。5.3使用性能要求
额定处理能力
8000~15000
15000~25000
20000~35000
30000~50000
40000~65000
5.3.1分离机使用性能要求应符合GB10897中3.3条（其中3.3.4条除外)的规定，5.3.2分离机应能满足酵母液在额定工况下的浓缩要求，按图4所示的工艺示意图，经分离机初级分离后浓度由10~15g/L上升到30~50g/L，轻液含酵母菌量不大于0.3亿个/mL，5.4安全、卫生和环境保护要求免费标准下载网bzxz
5.4.1分离机安全、卫生和环境保护要求除应符合本标准规定外，还应符合GB10897中3.4条的规定。
5.4.2分离机的配套电动机和电器控制箱应满足分离机规定的工作环境和使用工况的要求，并符合GB755和GB1497的规定。
5.4.3分离机在额定工况下，噪声声功率级应不大于105dB(A）。5.5外观质量要求
分离机外观质量要求应符合GB10897中3.5条的规定。5.6材料要求
分离机采用材料应符合GB10897中3.6条的规定，5.7制造工艺要求
分离机制造工艺要求应符合GB10897中3.7条的规定3
轻液含酵母菌量≤0.30亿个/mL
6试验方法和检验规则
JB/T7242~-94
酵母液浓度10~15g/L
温度15~40C，压力0.04~0.16MPa/DPI
浓缩液30~50g/L
清热蒸
水水气
图4工艺示意图
6.1分离机的机械性能试验方法应符合GB10898的规定。6.2分离机分离酵母的性能测试接以下规定。6.2.1分离酵母液的性能测试在酵母生产厂进行。6.2.2分离机工作时应定时测定进料浓度、压力、流和浓缩液浓度以及冲洗液流量，并随机抽样检查轻液含菌量，应符合要求。测定方法按JB/T5287.1附录A的规定。6.2.3分离机的测试应符合图4的规定，在额定工况下初级分离的效果应符合5.3.2条要求。6.3分离机的出厂检验和型式检验应符合GB10897中第4章的规定。标志、包装、运输与购存
分离机的标志、包装、运输与贮存应符合GB10897中第5章和GB/T13384的规定。8质量保证期
用户在遵守保养和使用规则的条件下，从制造厂发货之日起12个月内，分离机因制造不良发生损坏或不能正常工作时，制造厂应无偿负责修理或更换（不包括易损件），附加说明：
本标准由全国分离机被标难化技术委员会提出，本标准由机械工业部合肥通用机械研究所归口。本标准由广州重型机器厂负责起章。本标准主要起草人张利消、朱格辉。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
