中华人民共和国电子行业军用标准FL1427
SJ20703—1998
电视导引头通用规范
General specification for TV seeker1998-03-18发布
1998-05-01实施
中华人民共和国电子工业部批准1，范
引用文件
合格鉴定·
设计要求…
性能特性要求，
环境适应性要求·
可靠性
维修性
对零、部件的要求…
电磁兼容性…
外形尺寸
外观质量
标志和代号
质量保证规定
检验责任
检验分类
检验条件…
鉴定检验
质量一致性检验.
检验方法
交货准备
封存和包装…
TKAoNrKAca-
保证期
说明事项
6.1预定用途
6.2订货文件内容.
6.3定义
1范围
中华人民共和国电子行业军用标准电视导引头通用规范
General specification for TV seeker1.1主题内容
本规范规定了电视导引头的要求、质量保证规定和交货准备。1.2适用范围
SJ20703-1998
本规范适用于采用电视图象制导的各种飞行器电视导引头的设计、生产、试验和检验。
2 引用文件
GB191—90包装储运图示标志
GB2681—81：电工成套装置中的导线颜色GB5048—85防潮包装
GB6996.1--86透射式电视综合测试图GJB74.9—85地面雷达通用技术条件验收规则GJB74.14-85地面雷达通用技术条件标志包装运输贮存GJB150.3---86军用设备环境试验方法高温试验
GJB150.4-—86军用设备环境试验方法低温试验
GJB150.5--86军用设备环境试验方法温度冲击试验
GJB150.6—86军用设备环境试验方法温度一高度试验
GJB150.986军用设备环境试验方法漩热试验GJB150.10—86军用设备环境试验方法霉菌试验GJB150.11—86军用设备环境试验方法盐雾试验GJB150.15—86军用设备环境试验方法加速度试验GJB150.16--86军用设备环境试验方法振动试验GJB150.18--86军用设备环境试验方法冲击试验GJB151A--97军用设备和分系统电磁发射和敏感度要求中华人民共和国电子工业部1998-03-18发布TiiKAoNrkAca
1998-05-01实施
SJ 20703—1998

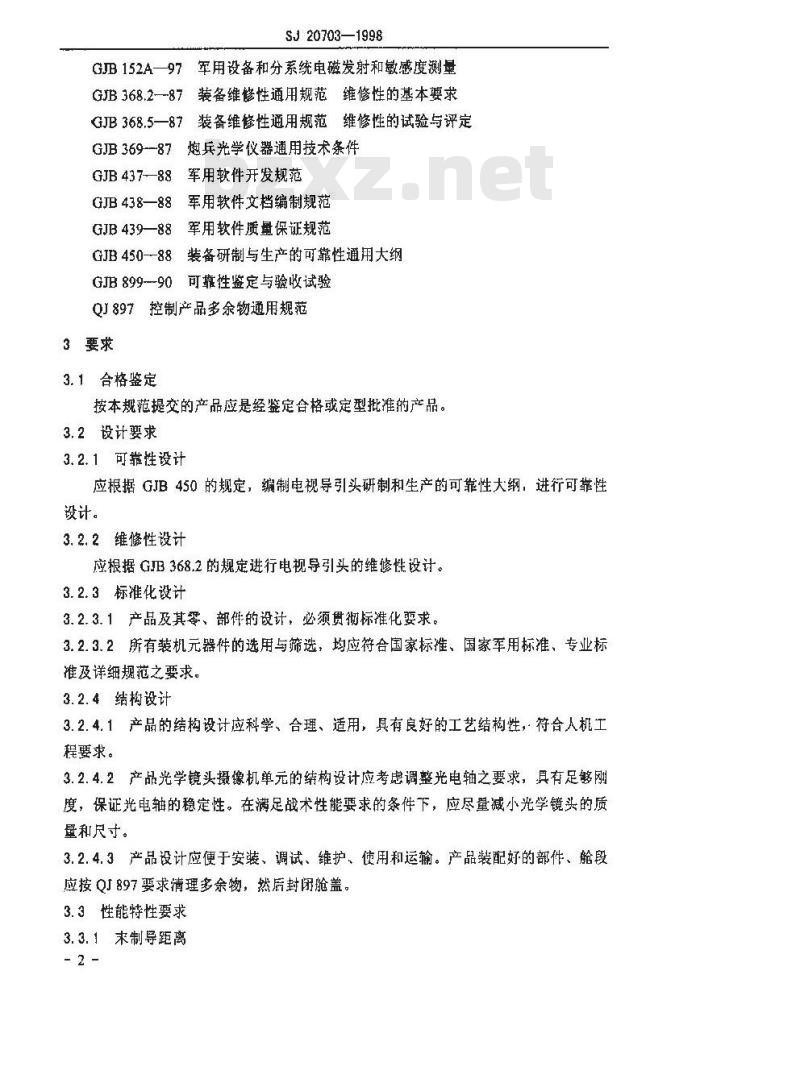

GJB152A—97军用设备和分系统电磁发射和敏感度测量GJB368.2—87装备维修性通用规范维修性的基本要求GJB368.5—87装备维修性通用规范维修性的试验与评定GJB369--87炮兵光学仪器通用技术条件GJB437-—88军用软件开发规范
GJB438—88军用软件文档编制规范GJB439—88军用软件质量保证规范GJB450--88
装备研制与生产的可靠性通用大纲GJB899--90可靠性鉴定与验收试验QJ897控制产品多余物通用规范
3要求
3.1合格鉴定
按本规范提交的产品应是经鉴定合格或定型批准产品。3.2设计要求
3.2.1可靠性设计
应根据GJB450的规定，编制电视导引头研制和生产的可靠性大纲，进行可靠性设计。
3.2.2维修性设计
应根据GJB368.2的规定进行电视导引头的维修性设计。3.2.3标准化设计
3.2.3.1产品及其零、部件的设计，必须贯彻标准化要求。3.2.3.2所有装机元器件的选用与筛选，均应符合国家标准、国家军用标准，专业标推及详细规范之要求。
3.2.4结构设计
3.2.4.1产品的结构设计应科学、合理、适用，其有良好的工艺结构性，符合人机工程要求。
3.2.4.2产品光学镜头摄像机单元的结构设计应考虑调整光电轴之要求，具有足够刚度，保证光电轴的稳定性。在满足战术性能要求的条件下，应尽量减小光学镜头的质量和尺寸。
3.2.4.3产品设计应便于安装、调试、维护、使用和运输。产品装配好的部件、舱段应按QJ897要求清理多余物，然后封闭舱盖。3.3性能特性要求
3.3.1末制导距离
SJ20703—1998
对典型目标的末制导距离要求如下：a．对大中型舰艇、大型地面建筑、桥梁：10~15km；b.对小型舰艇：5~10km:
c.对坦克、军用运输车：2~3km;具体要求及条件由详细规范规定。3.3.2末制导失控距离
末制导失控距离对不同类型目标的导引头要求不同。a.对大中型舰艇、大型地面建筑、桥染150m；b.对小型舰艇<100m;
c.对坦克<30m
3.3.3视场
电视导引头的视场一般在3～18°间选取，具体值由详细规范规定。3.3.4跟踪角速度
电视导引头的最大跟踪角速度可在10～20°/s间选取，具体值由详细规范规定。3.3.5跟踪精度
电视导引头的角跟踪精度由详细规范规定。3.3.6截获概率
在人工参与的条件下，电视导引头裁获目标的概率应三98%。测试所要求的图象度量（如S/N或对比度）由详细规范规定。3.3.7白动捕获能力
在简单背景和单一目标条件下，电视导引头应能以一定的搜索速度，自动搜索并捕获在规定的检索范围和距离内对比度符合规范的目标。具体要求由详细规范规定。
3.3.8图象分辨率
电视导引头图象分辨率（水平中心）应≥500电视行。3.3.9视频信号处理能力
电视导引头应能自动可靠地提取对比度≥10%、尺寸不小于3×3象素的目标信号，目标图象单元大小由详细规范规定。目标对比度表示目标与邻近背景之间的光学亮度特性的差异程度，在光电跟踪测量中常用式（1）表示：
Yz-Vgx100%
Yw-VBL
式中：C目标对比度；
TTTKAoNrKAca
V—自标视频信号幅度：
V—背景视频信号幅度；
SJ20703—1998
Vw—-视频信号峰值自电平：
VBr—视频信号消隐电平：
Vt-V>0 时目标比背景光亮，称为白目标，Vr-V<0时目标比背景光暗，称为黑目标3.3.10抗背景干扰能力
电视导引头对下述干扰应具有一定抗背景干扰能力a.天水线：
b．关空云彩形成的阴影：
c．海面反光：
d．关空云彩：
e、某些地面背景。
3.3.11自检功能
电视导引头应具有根据功能特性和作战程序进行定性或规定项日的定量自检的能力。
3.3.12跟踪模式
根据用途，详细规范可规定电视导引头应具有下列一种或几种自动跟踪模式：8：：点跟踪（包括形心和边缘跟踪方式)；b.面跟踪（包括相关和特征匹配方式跟踪）；C、多模跟踪。
3.3.13信号处理时间
3.3.13.1搜案状态下的信号处理时间可在20～200ms内选取，县体时间由详细规范规定。
3.3.13.2跟踪状态下的信号处理时间的典型值规定为20ms：3.3.14寿命
电视导引头的使用寿命一般不小于200h3.4环境适应性要求
3.4.1高温试验
电视导引头在50℃高温条件下，应能正常工作。电视导引头在70“C高温条件下贮存，恢复至常温后应能正常工作，贮存时问由详细规范规定。
3.4.2低温试验
SJ20703-1998
电视导引头的低温工作条件和贮存条件根据其载体的类型由表1中选取，产品在规定的低温条件和经过规定的低温贮存后应能正常工作。表1
导弹类型
舰戴导弹
其它导弹
3.4.3温度冲击试验
工作温度
贮存条件
电视导引头的溢度冲击要求，根据其载体的类型及用途，按GB150.5第2章的要求由详细规范规定。
3.4.4 温度一高度试验
电视导引头的温度一高度要求，根据其载体（含导弹的载体）的最大飞行高度，按GJB150.6第2童的要求电详细规范规定。3.4.5避热试验
3.4.5.1试验条件按GJB150.9中第2章的要求由详细规范规定。3.4.5.2试验过程中导引头是否通电，由详细规范规定。3.4.5.3试验后绝缘电阻应符合表2的要求，外观应符合3.14条的要求，表2
环境条件
试验的标准大气条件
热条件
3.4.6霉菌试验
绝缘电阻
电视导引头按GJB150.10的规定，经28d霉菌试验后，其表面霉菌生长程度应符合该规定中表2的要求，其性能利外观应符合第3.3.1~3.3.13和3.14条的要求。3.4.7盐雾试验
3.4.7.1试验条件技GJB150.11第2章的规定进行。3.4.7.2试验时间根据导引头的使用性能取48h或96h，由详细规范规定。3.4.7.3试验后其性能应符合3.3.1~3.3.13条的要求，外观应符合下列要求：a：金属零部作表面不宜出现腐蚀：b、金属零部件结合部不应出现电化学腐蚀痕迹：c．表面涂覆无裂痕、气泡等现象。3.4.8加速度试验
TKAoNrKAca-
SJ 207031998
3.4.8.1电视导引头所承受的加速度试验的类型及条件，根据导弹及载体的类型按GJB 150.15 第 2 章的要求虫详细规范规定。3.4.8.2试验结束后进行性能和外观检查，应分别符合3.3.1～3.3.13和3.14条的要求。
3.4.9振动试验
3.4.9.1电视导引头的振动试验类型及条件，按GJB150.16第2章的要求由详细规范根据导弹及载体的类型规定。3.4.9.2试验中导引头是否处于工作状态，由详细规范舰定。3.4.9.3试验后进行性能和外观检查，应分别符合3.3.1~3.3.13和3.14条的要求。3.4.10冲击试验
3.4.10.1电视导引头的冲击试验的类型及条件，根据载体的冲击环境和用途，出详细规范规定。
3. 4. 10.2试验后进行性能和外观检查，应分别符合 3.3.1~~3.3.13 和 3,14 条的要求。3.4.11运输试验
3.4.11.1电视导引头的运输试验等级和条件，根据GJB150.16第2.3.1条的要求出详细规范规定
3.4.11.2试验后进行性能和外观检查，应分别符合3.3.1~3.3.13和3.14条的要求。3.5可靠性
电视导引头的可靠性用平均故障间隔时间（MTBF）表示，其下限值（6,）应不小于100ha
3.6维修性
3.6.1电视导引头的平均维修时间（MTTR）由详细规范规定。3.6.2电视导引头应有自检和故障诊断功能。3.B.3电视导引头应采用模块化设计，具有供调试和检测用的接二，其结构和电气连接应便于检测、迅速更换和维修。3.6.4电视导引头的维护检修原则上用普通测试仪表如万用表、示波器和一般工具即可进行，特殊的专用工具和维护器材应随机配备。3.7对零、部件的要求
3.7.1光学、机械零、部件
光学、机械零、部件应符合GJB369中1.3条、1.5条和详细规范的规定。3.7.2互换性
产品中固名的部件应具有良好的机械、电气互换性（允许微调）。3.B电源
SJ 20703--1998
电视导引头使用的一次电源按表3优选。当电源的电压和频率在表中所规定的范围内变动时，其性能应符合3.3.1～3.3.13条的要求。其耗能值由详组规范规定。表3
电源名称
交流单相电源
壹流电源
3.9电磁兼容性
3. 9. 1 电磁发射
电视导引头电源线电磁发射强度应不超过GJB151A中图CE102—1规定的极限值。
3.9.2电磁敏感度
3.9.2.1电视导引头电源线上注入GJB151A中图CS101-1规定的信号时，系统应能止正常工作，具体要求由详细规范规定。3.9.2.2电视导引头电源线上注入GJB151A中图CS106—1规定的尖峰信号时，系统应能止常工作，具体要求由详细规范规定。3.9.2.3当电视导引头处于GJB151A中表5规定的辐射电场中时，应能正带工作，具体要求由详细规范规定。
3.10软件
3.10.1软件设计应符合GJB437，GJB438，GJB439要求。3.10.2软件系统结构力求清晰，应能在弹上电磁环境条件下可靠地运行。3.11外形尺寸
电视导引头的外形尺寸由详细规范规定。3.12质量
电视导引头的质量由详细规范规定。3.13外观质量
3.13.1电视导引头的表面不应有腐蚀、涂层脱落、气泡、裂纹、机损伤、紧固件松动等缺陷。
3.13.2电视导引头光学舱的气动外形、整流罩、光学窗以及弹体过渡段连接处应连续、平滑，不得有凹凸不平现象。电视导引头需要密封的舱段其兵体要求由详细规范规定。
3.13.3电视导引头的标志、符号、标牌应消晰、鲜明、牢固、字迹端止。3.13.4电视导引头的光学零部件表面应清沾明壳，无灰尘、油污、霖斑、指印、液7
TTTKAoNr KAca-
体残迹等污染。
3.14颜色
3.14.1产品颜色
产品颜色由详细规范规定。
3.14.2识别颜色
SJ 20703--1998
3.14.2.1导线额色应符合GB2681的规定。3.14.2.2电视导引头上的字、标记、刻度均应与底色有明显的色差。3.15标志和代号
3.15.1电视导引头中的组合、独立单元、舱段，均应设置标牌，标牌格式、尺寸由详细规范规定。
3.15.2产品上的开关、指示灯、调试电位器、检测孔等，均应有标明其功能的标记和代号。
3.15.3插座附近均应设置插座编号标记。3.15.4连接电缆两端均应有标明电缆编号和连接关系的标记，4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范所述的任-一检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.2检验分类
本规范规定的检验分为：
a.鉴定检验（定型检验)：
b． 质量一致性检验。
4.3检验条件
4.3.1标准大气条件
除另有规定外，电视导引头的性能测试和试验应在下述试验的标推大气条件下进行：
温度：—般为15～35°C
相对湿度：20%80%
大气压：试验场所的气压。
SJ 20703—1998
4.3.2.测试设备、仪器及试验场地检测产品的仪器、设备及其精度应符合详细规范规定，应按照国家规定的计量要求进行检验，并在有效合格期内。试验场地的要求由详细规范规定。4.4鉴定检验
符合下列情形之一的产晶均应进行鉴定检验：a.免费标准下载网bzxz
新研制的产品：
b、当主要设计、工艺变更后。
4.4.1检验项目和顺序
除另有规定外，检验项目和顺序可按表4的规定进行，表4
检验项目
未制导距离
末制导先控距离
跟踪角速度
跟踪精度
截获概率
自动捕获能力
图象分辨率
视频信号处理能力
抗背景干扰能力
白检功能
跟踪模式
信号处理时间
温度冲武
质量一致性检验
B组C组
章条号
TKANrKAca-
检验方法
章条号
