本规范规定了用X-射线荧光法测定碲镉汞晶片的组分X值。本规范适用于X值在0.100~0.350mol范围内的碲镉汞晶片组分X值定量测定。 SJ 20719-1998 碲镉汞晶体X值的X-射线荧光法测定方法 SJ20719-1998 标准下载解压密码：www.bzxz.net

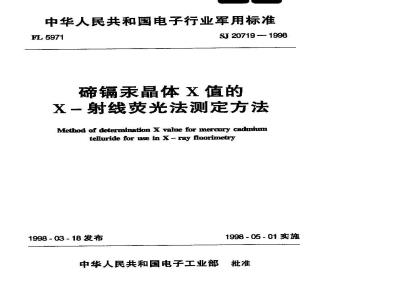

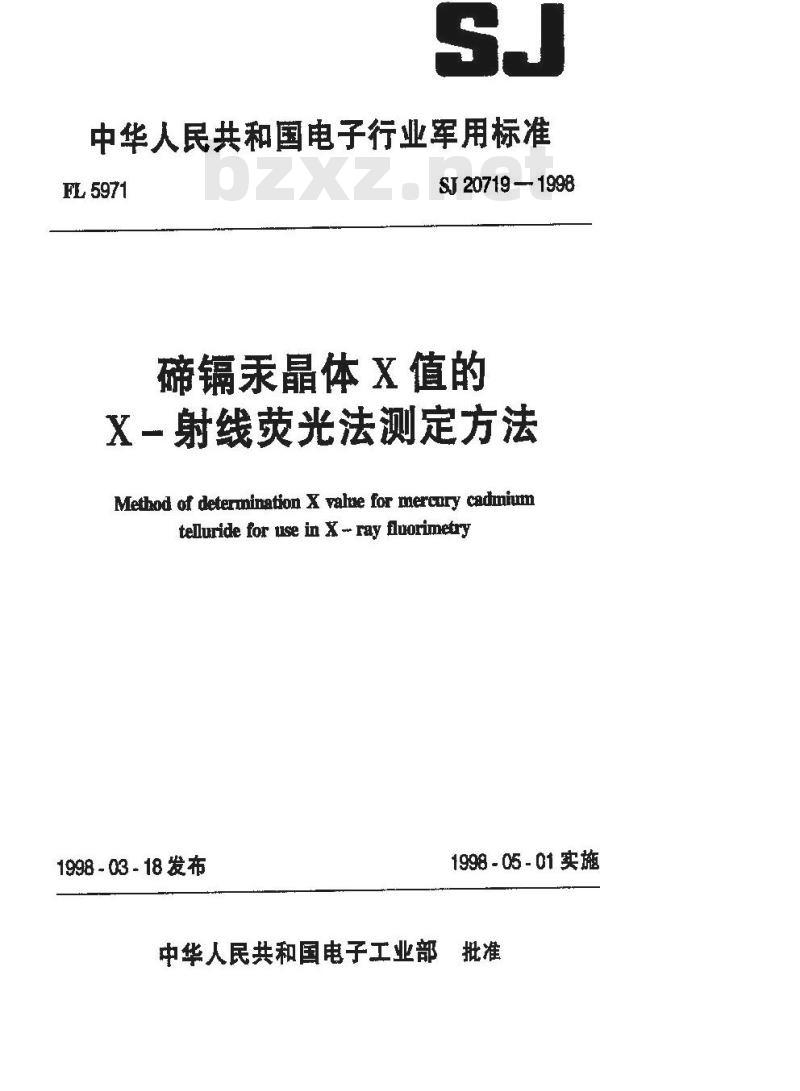

中华人民共和国电子行业军用标准FL5971
SJ 20719 — 1998
确镉汞晶体X值的
X一射线荧光法测定方法
Method of determination X valre for mercary cadmiumtelluride for use in X -- ray fluorimetry1998-03-18发布
1998 -05 - 01 实施

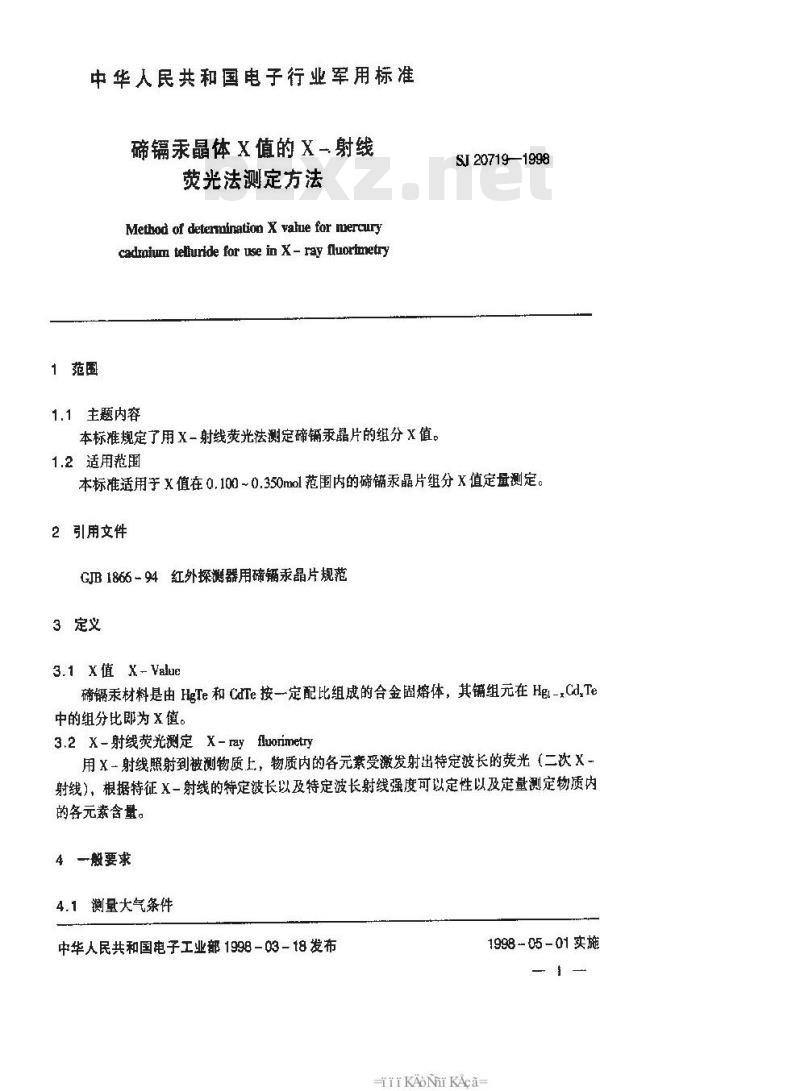

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准碲镉汞晶体X值的X→射线
荧光法测定方法
Method of determination X value for mercurycadraium telluride for use in X - ray fluortmetry1范围
1.1主题内容
本标准规定了用X-射线荧光法测定碲镉汞晶片的组分X值。1.2适用范围
SJ 20719—1998
本标准适用于x值在0.100~0.350mol范围内的确销汞晶片组分x值定量测定。2引用文件
GJIB1866-94红外探测器用确锅汞晶片规范3定义
3.1x值X-Value
确镉汞材料是由HgTe和 CdTe按一定配比组成的合金固熔体，其组元在Hel-Cd,Te中的组分比即为X值。
3.2X-射线荧光测定X-rayfluorimetry用X-射线照射到被测物质上，物质内的各元素受激发射出特定波长的荧光（二次×-射线），根据特征X－射线的特定波长以及特定波长射线强度可以定性以及定测定物质内的各元素含量。
4—般要求
4.1测罩大气条件
中华人民共和国电子工业部1998-03-18发布iiKAoNirAca
1998-05-01实施

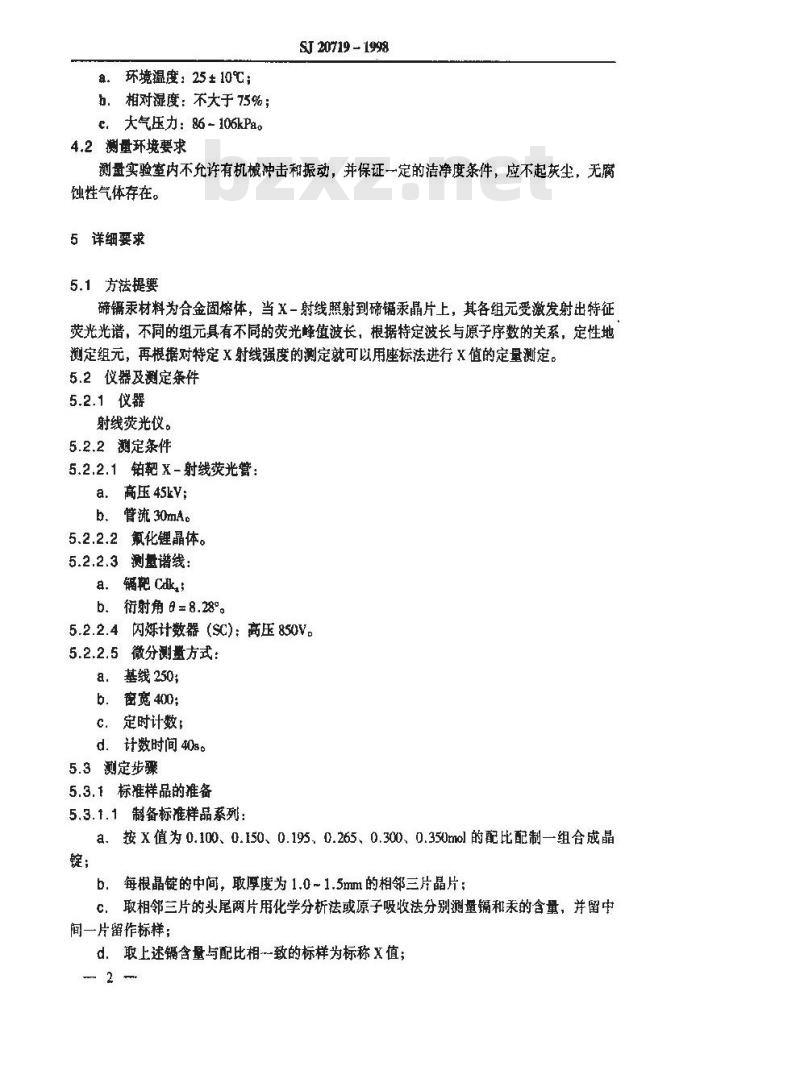

准：环境温度：25±10℃；
b.相对湿度：不大于75%；
c．大气压力：86-106kPa。
4.2测量环境要求
SJ 20719 - 1998
测量实验室内不允许有机械冲击和振动，并保证一定的洁净度条件，应不起灰尘，无腐蚀性气体存在。
5详细要求
5.1方法提要
碲镭汞材料为合金固熔体，当X-射线照射到碲汞晶片上，其各组元受激发射出特征荧光光谱，不同的组元具有不同的荧光峰值波长，根据特定波长与原子序数的关系，定性地测定组元，再根据对特定X射线强度的测定就可以用座标法进行X值的定量测定。5.2仪器及测定条件下载标准就来标准下载网
5.2.1仪器
射线荧光仪。
5.2.2测定条件
5.2.2.1铂靶X-射线荧光管：
a．高压45kV;
b、 管流 30mA。
5.2.2.2氟化锂晶体。
5.2.2.3测量谱线：
a、 锅靶 Caks;
b、衍射角 8 =8.28°。
5.2.2.4闪炼计数器（SC)：高压850V。5.2.2.5微分测量方式：
基线250
b.密宽400;
c．定时计数；
d. 计数时间 40sc
5.3测定步骤
5.3.1标准样品的准备
5.3.1.1制备标准样品系列：
a、按X值为0.100、0.150、0.195、0.265、0.300、0.350mol的配比配制一组合成晶锭；
b.每根晶锭的中间，取厚度为1.0~1.5mm的相邻三片晶片；C．取相邻兰片的头尾两片用化学分析法或原子吸收法分别测量镉和汞的含量，并留中间一片留作标样；
d.取上述含量与配比相-致的标样为标称X值； 2
SJ 20719 - 1998

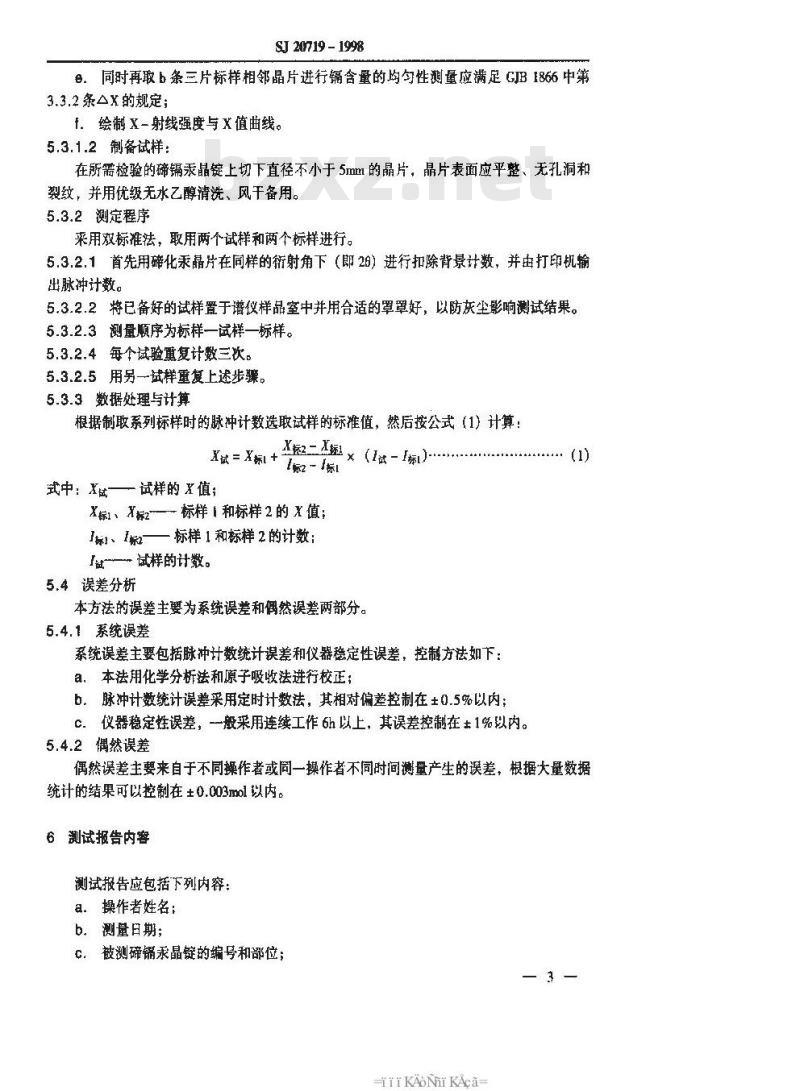

.同时再取b条三片标样相邻晶片进行镉含量的均匀性测量应满足GJB1866中第3.3.2条△X的规定；
f. 绘制 X-射线强度与 X值曲线5.3.1.2制备试样：
在所需检验的碲镉汞晶锭上切下直径不小于5mml的晶片，晶片表面应平整、无孔洞和裂纹，并用优级无水乙醇清洗、风干备用。5.3.2测定程序
采用双标准法，取用两个试样和两个标样进行。5.3.2.1首先用碲化汞晶片在同样的衍射角下（即28）进行扣除背景计数，并由打印机输出脉神计数。
5.3.2.2将已备好的试样置于谱仪样品室中并用合适的罩罩好，以防灰尘影响测试结果。5.3.2.3测量顺序为标样一试样一标样。5.3.2.4每个试验重复计数三次
5.3.2.5用另一试样重复上述步骤。5.3.3数据处理与计算
根据制取系列标样时的脉冲计数选取试样的标准值，然后按公式（1）计算：+X标2-星标 × (1 -I标1)-
X试= X标1+ 2- 1标I
式中：X试—试样的 X值;
X标1、X标2—标样1和标样2的 X值：I标]、1标2——标样1和标样2的计数；世试样的计数。
5.4误差分析
本方法的误差主要为系统误差和偶然误差两部分。5.4.1系统误差
系统误差主要包括脉冲计数统计误差和仪器稳定性误差，控制方法如下：a，本法用化学分析法和原子吸收法进行校正；b。脉冲计数统计误差采用定时计数法，其相对偏差控制在±0.5%以内：C.仪器稳定性误差，一般采用连续工作6h以上，其误差控制在±1%以内。5.4.2偶然误差
偶然误差主要来自于不同操作者或同一操作者不同时间测量产生的误差，根据大量数据统计的结果可以控制在±0.003mol以内。6测试报告内客
测试报告应包括下列内容：
a：操作者姓名：
b。测量日期;
C.被测碲镉汞晶锭的编号和部位；3
KANKAca-

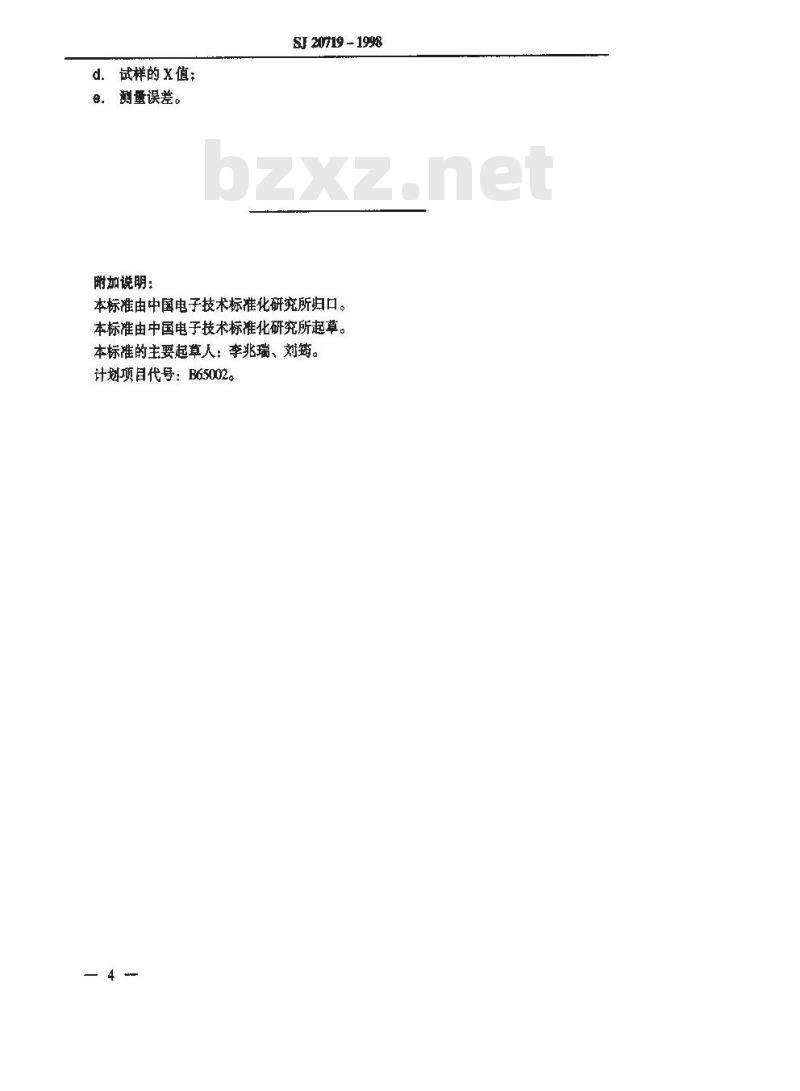

试样的X值；
测量误差。
附加说明：
SI 20719 - 1998
本标准由中国电子技术标准化研究所归口。本标准由中国电子技术标准化研究所起草。本标准的主要起草人：李兆瑞、刘筠。计划项目代号：B65002。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
