中华人民共和国国家标准
GB/T4574—1984
模拟通信网中实际电路噪声与模拟系统负荷的电路噪声测试方法
Measuring methods for actual circuit noise andthe circuit noise in simulating system loadingover the analogue communication network1984-07-17发布
国家标准局
1985-04-01实施

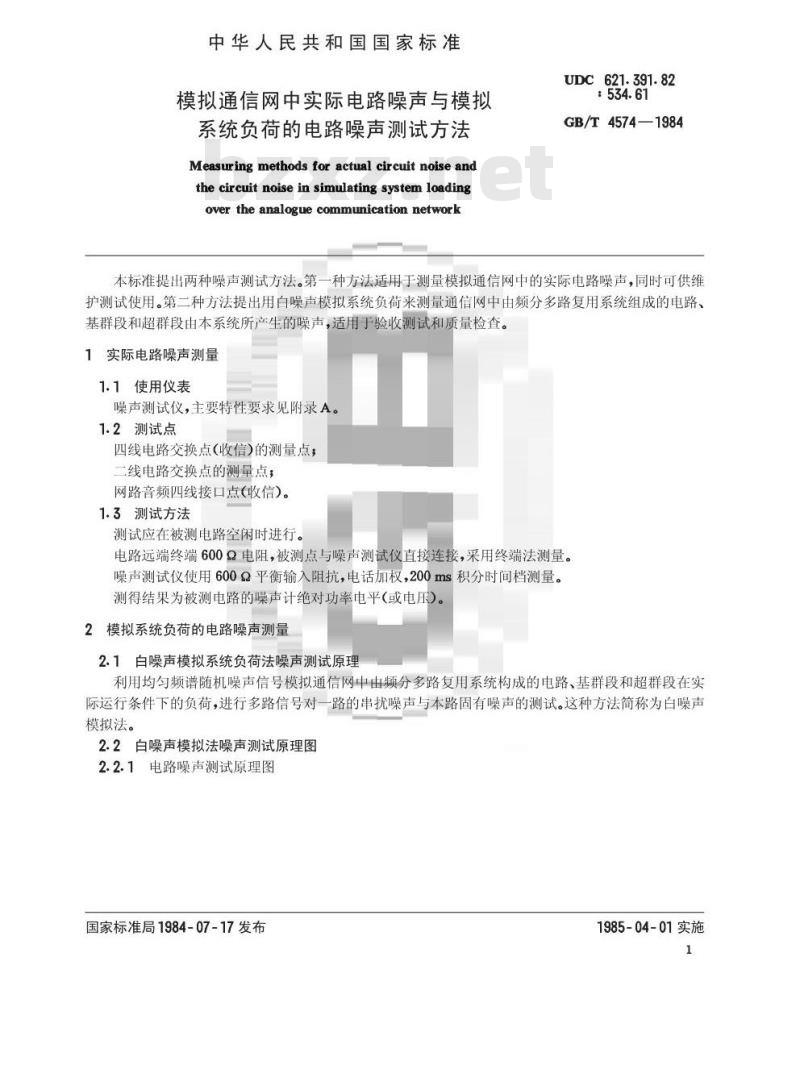

中华人民共和国国家标准
模拟通信网中实际电路噪声与模拟系统负荷的电路噪声测试方法
Measuring methods for actual circuit noise andthecircuitnoisein simulating system loadingover the analogue communication networkUDC
621.391.82
：534.61
GB/T4574—1984
本标准提出两种噪声测试方法。第一种方法适用于测量模拟通信网中的实际电路噪声，同时可供维护测试使用。第二种方法提出用白噪声模拟系统负荷来测量通信网中由频分多路复用系统组成的电路、基群段和超群段由本系统所产生的噪声，适用于验收测试和质量检查。1实际电路噪声测量
1.1使用仪表
噪声测试仪，主要特性要求见附录A。1.2测试点
四线电路交换点(收信)的测量点二线电路交换点的测量点；
网路音频四线接口点（收信)。
1.3测试方法
测试应在被测电路空闲时进行。电路远端终端6002电阻，被测点与噪声测试仪直接连接，采用终端法测量。噪声测试仪使用600Q平衡输入阻抗，电话加权，200ms积分时间档测量。测得结果为被测电路的噪声计绝对功率电平(或电压)。2模拟系统负荷的电路噪声测量
2.1白噪声模拟系统负荷法噪声测试原理利用均匀频谱随机噪声信号模拟通信网中由频分多路复用系统构成的电路、基群段和超群段在实际运行条件下的负荷，进行多路信号对一路的串扰噪声与本路固有噪声的测试。这种方法简称为白噪声模拟法。
2.2白噪声模拟法噪声测试原理图2.2.1电路噪声测试原理图
国家标准局1984-07-17发布
1985-04-01实施
GB/T4574—1984
图中：
1—一功率可变的噪声源；
毁路链
玻润电器

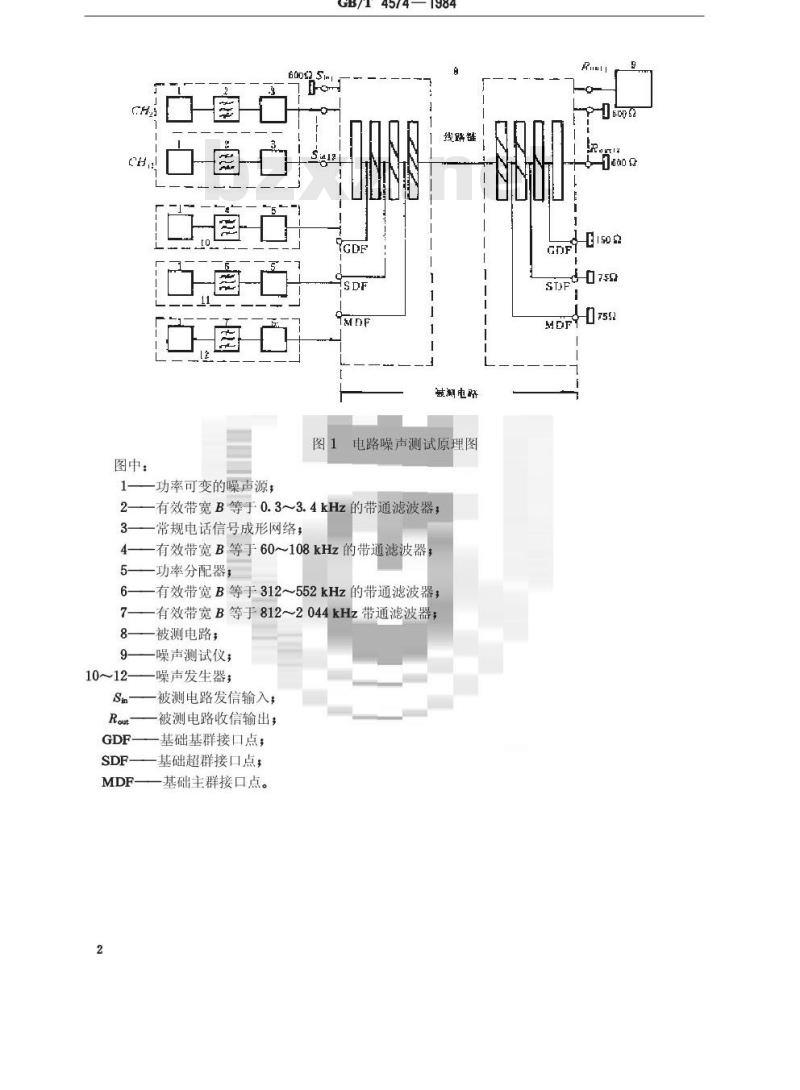

图1电路噪声测试原理图
一有效带宽B等于0.3~3.4kHz的带通滤波器，一常规电话信号成形网络；
一有效带宽B等于60~108kHz的带通滤波器4
5——功率分配器；
6—有效带宽B等于312~552kHz的带通滤波器：一有效带宽B等于812~2044kHz带通滤波器；8
10~12-
一被测电路；
噪声测试仪；
噪声发生器；
被测电路发信输入，
被测电路收信输出：
一基础基群接口点；
基础超群接口点，
基础主群接口点。
2.2.2基群段噪声测试原理图
图中：
1——功率可变的噪声源；
GB/T4574—1984
滤测转祥款
FO-1502
图2基群段噪声测试原理图
2—一有效带宽B等于60~108kHz的带通滤波器一中心频率为f。的带阻滤波器；3
一功率分配器，
一有效带宽B等于312～552kHz的带通滤波器；有效带宽B等于8122044kHz的带通滤波器；被测基群段；
接收带通滤波器，中心频率为f。，带宽△f约为2kHz，接收可变衰减器；
10——均方根值检波电平表；
11~14——噪声发生器；
15——噪声接收器；
一基础基群发信输入，
一基础基群收信输出。
2.2.3超群段噪声测试原理图
GB/T4574—1984
战路醒！
能测超群段

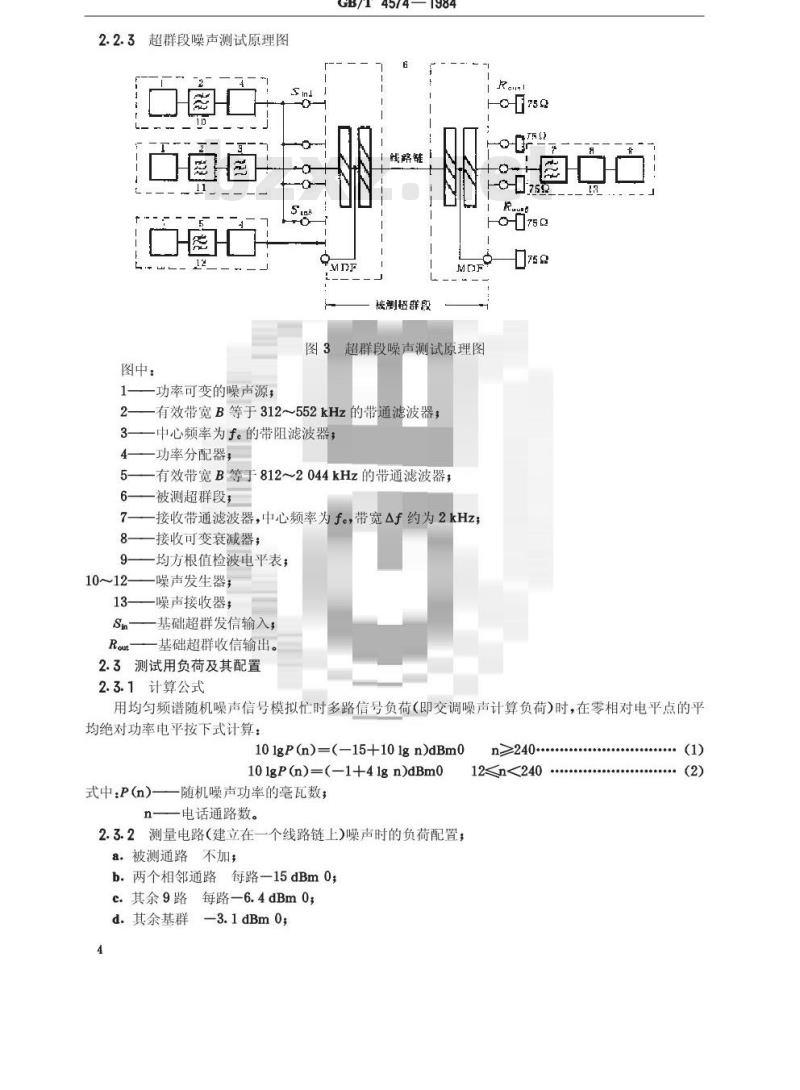

图3超群段噪声测试原理图
图中：
功率可变的噪声源；
有效带宽B等于312～552kHz的带通滤波器；中心频率为f。的带阻滤波器；
功率分配器，
一有效带宽B等于812～2044kHz的带通滤波器；被测超群段，
一接收带通滤波器，中心频率为f。，带宽△f约为2kHz；8
一接收可变衰减器；
均方根值检波电平表；
噪声发生器；
一噪声接收器；
一基础超群发信输入，
一基础超群收信输出。
2.3测试用负荷及其配置
2.3.1计算公式
用均匀频谱随机噪声信号模拟忙时多路信号负荷（即交调噪声计算负荷）时，在零相对电平点的平均绝对功率电平按下式计算：
101gP(n)=(-15+101gn)dBm0
10lgP(n)=(-1+4lgn)dBm0
式中：P(n)
一随机噪声功率的毫瓦数；
一电话通路数。
2.3.2测量电路（建立在一个线路链上)噪声时的负荷配置；a.被测通路不加；
b.两个相邻通路每路一15dBm0；c.其余9路每路一6.4dBm0；
d.其余基群
—3.1dBm0,
12n<240
e.其余超群+2.3dBm0，
f.其余主群+9.8dBm0；
GB/T4574—1984
g。线路链负荷根据系统容量按2.3.1款给出的公式计算，再加上被测通路所在主群的负荷增加2.3.3测量基群段(建立在一个线路链上)噪声时的负荷配置a.被测基群+3.3dBm0；
—3.1dBm0;
b.其余基群
c.其余超群
+2.3dBm0;
d.其余主群+9.8dBm0
e.线路链负荷根据系统容量按2.3.1款给出的公式计算，再加上被测基群所在主群的负荷增加值。
2.3.4测量超群段（建立在一个线路链上)噪声时的负荷配置a.被测超群十6.1dBm0；
+2.3dBm0，
b.其余超群
c.其余主群十9.8dBm0；
d.线路链负荷根据系统容量按2.3.1款给出的公式计算，再加上被测超群所在主群的负荷增加值。
2.4基群段和超群段的测试频率
测试频率规定如下：
被测基础群段
2.5测量方法
2.5.1电路噪声测量wwW.bzxz.Net
频带范围
60~108
312~552
测试频率
331，534
2.5.1.1按照测试原理图1接好电路。被测电路所在基群的各个通路，分别用不相关的白噪声源。2.5.1.2通路白噪声信号经过常规电话信号成形网络后，按2.3.2款的规定负荷配置，送入被测基群的各通路发信输入端，被测通路发信输入端终端600Q电阻。同一超群内的其余基群，及同一主群内的其余超群和其余主群，均按2.3.2款的规定负荷配置，把相应频带的噪声信号送入GDF（基群接口点）、SDF（超群接口点）MDF（主群接口点）的发信输入端。2.5.1.3用噪声测试仪（例如QP-670I型）电话加权、积分时间200ms档，在被测电路通路收信输出端终端测量。可量得被测电路的噪声计绝对功率电平(或电压)。被测基群的基余通路收信输出终端600Q电阻。其余基群，超群和主群的收信输出分别终端150、752电阻。
2.5.2基群段噪声功率比的测量
2.5.2.1按照基群段噪声测试原理图2接好电路。基群使用有效带宽B等于60~108kHz的带通滤波器。其余超群和主群分别使用有效带宽B等于312～552kHz和812～2044kHz的带通滤波器。噪声发生器的输出阻抗分别为平衡式1502和不平衡式752。2.5.2.2按照2.3.3款的负荷配置规定，把噪声信号分别送入被测基群、其余基群、超群和主群的各相应发信输入端。被测基群与其余基群、超群、主群的噪声信号应不相关。负荷用宽频均方根值检波电平表测量。
GB/T4574—1984
2.5.2.3噪声发生器中的带阻滤波器暂不接入电路。噪声接收器接入测试频率的带通滤波器，用150Q平衡输入阻抗接至被测基群收信输出端进行测量。量得噪声接收器接入不同频率的带通滤波器（每次只接入一只)与噪声发生器接入相应频率的带阻滤波器时的噪声功率比(NPR）。在接收端其余基群、超群和主群的收信输出分别终端150Q和75Q电阻。2.5.3超群段噪声功率比测量
2.5.3.1按照超群段噪声测试原理图3接好电路。超群使用有效带宽B等于312～552kH的带通滤波器。噪声发生器输出阻抗为不平衡式752。2.5.3.2按照2.3.4款的负荷配置规定，把噪声信号分别送入被测超群，其余超群和主群的各相应发信输入端。被测超群与其余超群、主群的噪声信号应不相关。负荷用宽频均方根值检波电平表测量。2.5.3.3噪声发生器中的带阻滤波器暂不接入电路。噪声接收器接入测试频率的带通滤波器，用75Q不平衡输入阻抗接至被测超群收信输出端进行测量。量得噪声接收器接入不同频率的带通滤波器（每次只接入一只)与噪声发生器接入相应频率的带阻滤波器时的噪声功率比(NPR）。在接收端其余超群和主群的收信输出分别终端75Q电阻。2.5.4加权噪声功率电平的直接测量测量电路要求同图2、图3。噪声发生器接入测试频率带阻滤波器。但应选择等效噪声带宽Af等于1.74kH（等于3.1kH×10-0.25)的噪声接收器或相应测量频段的选频电平表进行测量。用选频电平表量得的噪声电平应扣除选频电平表等效噪声带宽B(kH)的加权值1011.74，即B
加权噪声功率电平等于选频电平表量得值减去10181.74B
2.6噪声功率电平计算
按2.5.2及2.5.3款可测得噪声功率比（NPR）。由噪声功率比可求得在零相对电平点3.1kH带宽的噪声计功率电平Pn。
基群段：
P.=-NPR—11.1dBmoP
超群段：
P.=-NPR-15.3dBm0P
3上述模拟系统负荷的电路噪声测试方法也适用于测量频分多路复用系统的通路、基群、超群等变频设备所产生的噪声。
图1、图2、图3中的被测电路，被测基群段，被测超群段分别用通路变频设备、基群变频设备和超群变频设备代替。
A.1噪声发生器要求
A.1.1噪声信号特性
GB/T4574—1984
附录A
白噪声测试设备的主要特性要求(补充件）
峰值和有效值的比值不小于12dB。A.1.2噪声频谱均匀度
白噪声在带通滤波器的有效带宽内，用约2kHz频带，测量白噪声频谱的有效值电压变化应不超过±0.5dB。
A.2常规电话信号成形网络
常规电话信号成形网络的频响相对曲线要求如图A1。n
新辛H2
A.3噪声测试仪主要特性要求
A.3.1检波器特性
采用均方根值检波(即称平方律检波或有效值检波)。A.3.2噪声测试仪加权网络特性
加权网络的特性曲线要求如图A2。an
Fap100
A.4测试频带带通滤波器特性要求带通滤波器的特性要求如表A1。测试频带
GB/T4574—1984
5 6 7 H10
顺围H2
带通滤波器的有效
截止频率及其容许
误差(kHz）
基础基群
基础超群
基础主群
60-108
312~552
812~2044
A.5测试频率带阻滤波器特性要求61±2
320±8
840±16
107±2
546±10
2004±30
通阻带衰减差大于75dB
的带外频带(kHz)
通带以下
通带以上
116~1200
577~8500
2318~26000
在这些频带以下和以
上的衰减以每倍频程
6dB的斜率减少
*标称有效截止频率的定义是：假设一个具有理想矩形截止特性的滤波器，其传送功率的能力与实际滤波器相同，那么这个理想滤波器的截止频率就称为标称有效截止频率。8
带阻滤波器的特性要求如表A2。GB/T4574—1984
相对于f。的如下带宽处的
中心额率
f(kHz)
(kHz)衰减至少应达到值
白噪声测试仪灵敏度要求
相对于f。的如下带宽以外
(kHz)的衰减不应超过值
当噪声接收器直接与噪声发生器相连时，在常规负荷情况下，带阻滤波器旁路时，噪声接收器指示的噪声功率与带阻滤波器接入时，所指示的噪声功率比，其最小值应不小于67dB。附加说明：
本标准由邮电部提出，由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所起草。本标准主要起草人赵效铸、罗建国、张友兰。9
