中华人民共和国国家标准
GB/T4958.16—1992
eqvIEC487-2-3:1984
地面无线电接力系统所用设备的测量方法
第二部分：分系统的测量
第三节
射频分支网络
Methods of measurement for equipmentused in terrestrial radio-relay systemsPart 2:Measurements for sub-systemsSection 3:R.F.branching networks1992-10-06发布
1993-05-01实施
国家技术监督局发布
中华人民共和国国家标准
地面无线电接力系统所用设备的测量方法
第二部分：分系统的测量
第三节射频分支网络
Methods of measurement for equipmentused in terrestrial radio-relay systemsPart 2:Measurements for sub-systemsSection 3:R.F.branching networks本标准为《地面无线电接力系统所用设备的测量方法》系列标准之GB/T4958.16—1992
本标准等效采用国际标准IEC487-2-3（1984)《地面无线电接力系统所用设备的测量方法第二部分：分系统的测量第三节射频分支网络》。1主题内容与适用范围
本标准规定了有关无线电接力发信机和接收机的射频分支网络线性和非线性测量方法。本标准适用于多端口线性无源分支网络的测量。2引用标准
GB/T4958.14
地面无线电接力系统所用设备的测量方法第部分：分系统和仿真无线电接力系统通用的测量第二节：射频范围的测量3定义和一般考虑
本标准所涉及的分支网络系多端口线性无源网络。分支网络是将若干部发信机、接收机的射频端口连接到共用射频馈源的一种装置。分支网络有以下类型：
一仅有接收；
一仅有发射；
一接收与发射组合。
在拥有若干射频信道的无线电接力系统中，分支网络是用来连接工作于不同频率的发信机和接收机的。一个具有四个发射端口（T1，*..*T），四个接收端口（R，.，R以及一个连接到馈源的共用端口C的收发组合的分支网络的方框图见图1。在T。与C之间,R。与C之间的各条通路具有通带和阻带的特性。由于采用了不可逆性元件，这些通路一般是单向的。而任何其他端口的通路是相互隔离的。因此，通带、阻带和隔离损耗是分支网络需要确定的特性。当使用射频开关时，可以把它看作是分支网络的一部分，开关的作用是，把单个设备连接到两条馈线中的一条以改变信道，或是把单条馈线连接到两部发信机或接收机中的一部上以更换设备。国家技术监督局1992-10-06批准1993-05-01实施
GB/T4958.16—1992
分支网络的测量是在规定的两个端口进行，不仅被测的两个端口，而且所有其他端口都要正确地连接好，这一点是很重要的。通常，需要在每一端口接上具有规定回波损耗、匹配良好的负载。若网络包含射频开关，则通过该开关对每个规定位置进行全部测量。应特别注意：不得使用过载功率，以免损坏测量装置中的假负载、微波开关管及铁氧体元件。当网络靠近铁磁材料时，必须小心，以保证网络中铁氧体元件的电气性能不变。在某些情况下，分支网络的滤波器与收发信机是一个整体，因此不太容易测量。此时，可用型式完全相同的滤波器来代替，测量装置如图1～图3所示。各个端口到共用端口的传输损耗应分别对线路中有无相应的滤波器进行测量，只有这样，才能确定分支网络的基本损耗。
来自发信
到性伯机

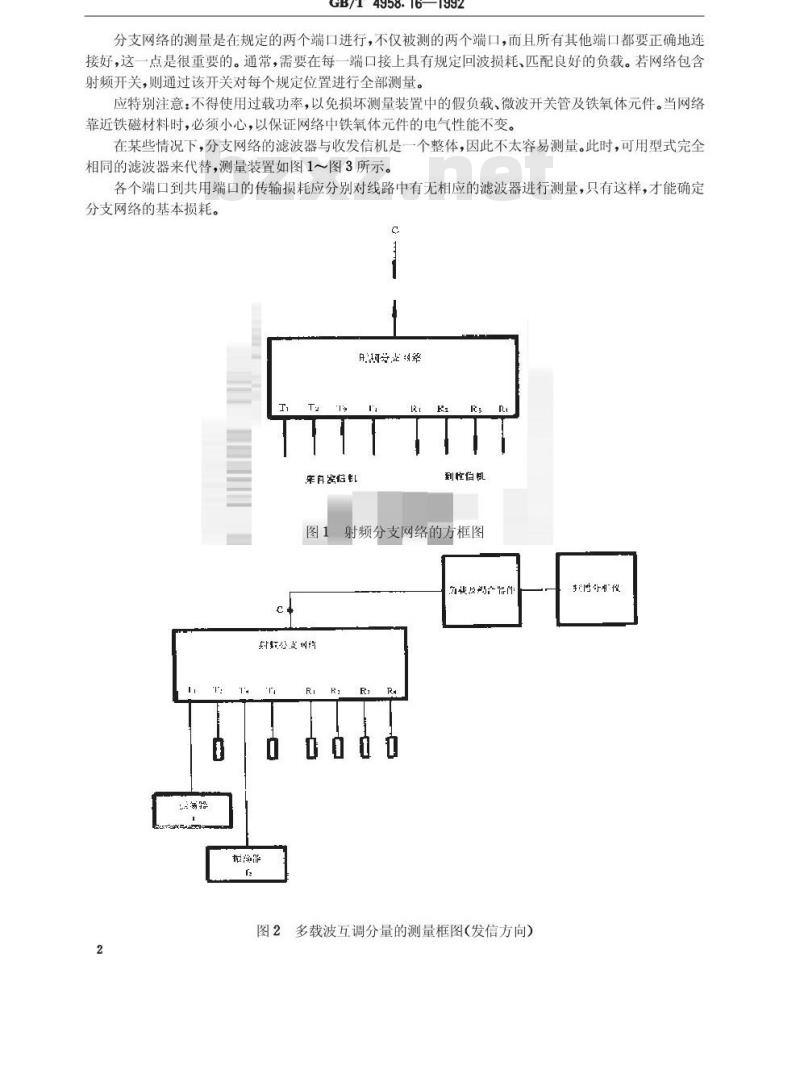

图1射频分支网络的方框图
射斯分支路
图2多载波互调分量的测量框图（发信方向）2
4线性测量
4.1需要测量的参数
GB/T4958.16—1992
器花高精下载标准就来标准下载网
图3多载波互调分量的测量框图（收信方向）教
报腾荐点
新济督析定
被测参数取决于所选择的端口对。在端口T。与C之间以及C与R。之间（见图1)可作如下测量：通带中心频率的传输损耗；
-指定通带和阻带内的振幅/频率特性；-该通带内的群时延/频率特性，该通带内的反射损耗/频率特性。通常，在通带的中心频率上测量其余各端口对之间的隔离损耗。但是，经有关双方同意，也可选择一些具有代表性的端口来进行测量，以便把测量次数减少到最少。4.2定义、测量方法、测量结果的表示4.1条中所列参数的定义、测量方法、测量结果的表示参见GB/T4958.14。4.3要规定的细节
在详细的设备规范中，如果需要，应包括下列项自：a.要测量的端口对
b.频率或频率范围；
c.要测量的特性。
5非线性测量一一多载波互调分量的测量5.1—般考虑
分支网络的非线性在下列频率处产生多载波互调分量：f1干f2士f3s
2f2f1等等。
这是由于频率为f1、f2和或)f3的信号间互调的结果。3
GB/T4958.16—1992
多载波互调分量可由网络中铁氧体器件所致，如环行器，也可由波导中的非线性所致，例如：不完善的法兰盘连接。
5.2测量方法
5.2.1对发信方向的测量
按规定电平，例如十30dBm，把f1、f2、f：的单频信号加到图2所示的两个或三个发信机端口中的每个端口上(该图仅表示两个频率的情况）。每个频率应选择处于所用端口的通带内。为了显示多载波互调分量的最大允许电平，把具有足够高灵敏度的、经校准的频谱分析仪经过一种器件连接到共用端口（C)，该器件的终端接有匹配负载，并把载波电平衰减到所使用的频谱分析仪的动态范围内。该器件可以是衰减器，也可以是带有可调滤波器的定向耦合器需注意的是要保证所用器件不产生明显的互调。其余的端口应接有规定回波损耗的匹配负载。频谱分析仪的带宽应足够窄，使之足以抑制噪声，同时应选择适当窄的扫描宽度。互调分量的电平从已校准的分析仪上读出。
在某些情况下，可能需要使用实际的无线电接力发信机作为信号源来进行测量。5.2.2对收信方向的测量
按规定电平，例如一30dBm，把f1、f2f3的单频信号加到图3所示的共用端口（C）上（这里仅表示有两个频率的情况）。每个频率应选择处于收信端口之一的通带内。应选用适于测量所需互调分量的通带端口。
为了能显示多载波互调分量的最大允许电平，把具有足够高灵敏度的、经校准的频谱分析仪接至规定的收信端口，其通带应包括2f1-f2,2f2—f1(或f1干f2士f3)相适宜的频率其中之一。其余的端口应接有规定回波损耗的匹配负载频谱分析仪的带宽应足够窄，使之足以抑制噪声，同时应选择适当窄的扫描宽度。互调分量的电平从已校准的分析仪上读出。
5.3测量结果的表示
应以每个互调分量的阶数、频率和电平来表示结果。5.4要规定的细节
在详细的设备规范中，如果需要，应包括下列项目：a.信号f1、f2、fs的频率和电平b。任一互调分量的最大允许电平，c.在测量频率范围内，所选用负载的回波损耗。附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输所归口。本标准由邮电部北京通信设备厂负责起草。本标准主要起草人陈成达、马以海、汲树栋。4
