JB/T 7364-1994
基本信息
标准号： JB/T 7364-1994
中文名称：倍速输送链
标准类别：机械行业标准(JB)
英文名称： Double speed conveyor chain
标准状态：已作废
发布日期：1994-07-26
实施日期：1995-07-01
作废日期：2004-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：120733
标准分类号
中标分类号：机械>>通用零部件>>J18链传动、皮带传动与键联结
关联标准
替代情况：被JB/T 7364-2004代替
出版信息
页数：8页
标准价格：14.0 元
相关单位信息
标准简介
JB/T 7364-1994 倍速输送链 JB/T7364-1994 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

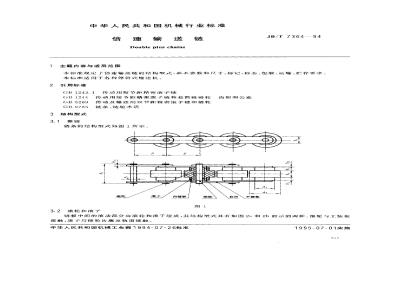

中华人民共和国机械行业标准
倍速输送链
Double plus chains
主题内容与适用范围
JB/T7364—94
本标准规定了倍速输送链的结构型式，基本参数和尺寸、标记，标志、包装、运输、贮存要求，本标准适用于各种停留式输送机。2引用标准
GB1243.1传动用短节距精密滚子链GB1244传动用短节距精密滚子链和套简链链轮齿形和公差GB5269传动及输送用双节距精密滚子链和链轮GB 9785链条、链轮术语
3结构型式
3.1整链
链条的结构型式如图1所示。
3.2滚轮和滚子
内链板
套筒外链板
链板中间的滚动部分由滚轮和滚子组成，其结构型式具有如图2a和2b的示的两种。滚轮与工装板接触，滚子与链轮齿廊及轨道接触。中华人民共和国机械工业部1994-07-26批准1995-07-01实施
3.3止锁件
JB/T7364-94
止锁件的型式如图3所示，推荐采用开门销。2）开口销
基本参数和尺寸
b）弹性锁片
本标准所规定的倍速输送链分为2.5倍速输送链和3速输送链，其尺寸参数代号见图1和图3.2.5倍速输送链的规格、基本参数见表1:3倍速输送链的规格、基本参数见表2。表1
RS25-C206B
BS25-C208A
13S25-C210A
BS25-C212A
BS25-C216A
(rnax)
(max）（n
(meix）
BS30-C206B
BS30-C208A
BS30-C210A
BS30-C212A
BS30-C216A
(max）
JB/T7364-94
注；2.5倍速和3倍速输送链的链号，是用相应的输送用双节距滚子链链号在前面加字母“BS\和“10×倍速”的数字并以“
·标记
”连接而成的。
型号表示方法：
标准号
一整链节数
一链号
标记示例：
节距为38.1mm，整链为84节的3倍速输送链，标记为BS30-C212AX84JB/T7364--94
6标志、包装、运输、贮存
6.1链条的外链板及连接链板的外侧应有链号、制造厂商标或厂名的标志。6.2链条经清洗干净并进行防锈处理后，采用防潮、防水的包装材料进行包装。同-·包装单元内的链条规格必须相同，并附有产品合格证。产品自出厂日起，在正常的运输和贮存条件下，一年内不产生锈蚀。6.3每个包装单元的外壁应标明：a.
产品名称及链号；
出广编号；
数量；
净重和毛重；
包装储运图示标志：
制造广名；
出广日期。
JB/T7364--94
附录A
（考件）
链轮的直径尺寸和齿高以及齿槽形状按GB5269规定。A1
链轮的轴向齿廓及尺寸应符合图A1和表A1的规定。A2
优先选用的有效齿数：5、7、8、9、10和11。62
BS25-C206B
BS25-C208A
(Hx）
BS25-C210A
BS25-C212A
BS25-C216A
BS30-C206B
BS30-C208A
.111.4
JB/T 7364--94
续表A1
BS30 C210A
BS30-C212A
RS30-C216A
附加说明：www.bzxz.net
JB/T7364
续表A1
本标准由吉林工业大学链传动研究所提出并归口。94
(max）
本标准由苏州特种链条厂、吉林工业大学链传动研究所、江南大学负责起草。本标准主要起草人李大雄、商登才、包伟烈、黄骧洪、孟祥宾。282
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
