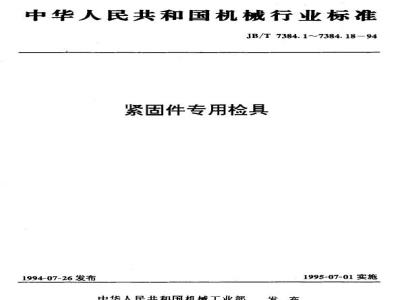

中华人民共和国机械行业标准 JB/T7384.1~7384.18-94 紧固件专用检具 1994-07-26发布 1995-07-01实施
1 范围
本标准规定了检测铆钉孔径塞规的型式和尺寸要求，适用于ZBJ13002.6表1第5项。
2 规范性引用文件
本标准引用了以下文件：
GB1957
ZBJ13002.6
3 铆钉孔径塞规的型式和尺寸
铆钉的尺寸与几何精度按JB/T7384.16-94的相关规定，半空心铆钉孔径塞规的型式和尺寸按图1及表1规定，无头铆钉孔径塞规的型式和尺寸按图1及表2规定。
4 尺寸
表1 铆钉孔径塞规的尺寸及公差
| 公称直径 (mm) | 基本尺寸 (mm) | 极限偏差 (mm) |
| ------------- | ------------- | ------------- |
| 1.2 | 0.56 | ±0.011 |
| 1.6 | 0.75 | +0.011 |
| 2.5 | 0.87 | ±0.015 |
| 3.2 | 1.12 | +0.017 |
| 6.3 | 1.62 | ±0.0195 |
| 10 | 3.92 | ±0.0305 |
表2 无头铆钉孔径塞规的尺寸及公差
| 公称直径 (mm) | 基本尺寸 (mm) | 极限偏差 (mm) |
| ------------- | ------------- | ------------- |
| 1.4 | 0.65 | +0.011 |
| 1.6 | 0.77 | ±0.007 |
| 2.5 | 1.14 | ±0.0195 |
| 3.2 | 1.74 | +0.017 |
| 6.3 | 2.74 | +0.0305 |
机械工业部批准 1994-07-26
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
