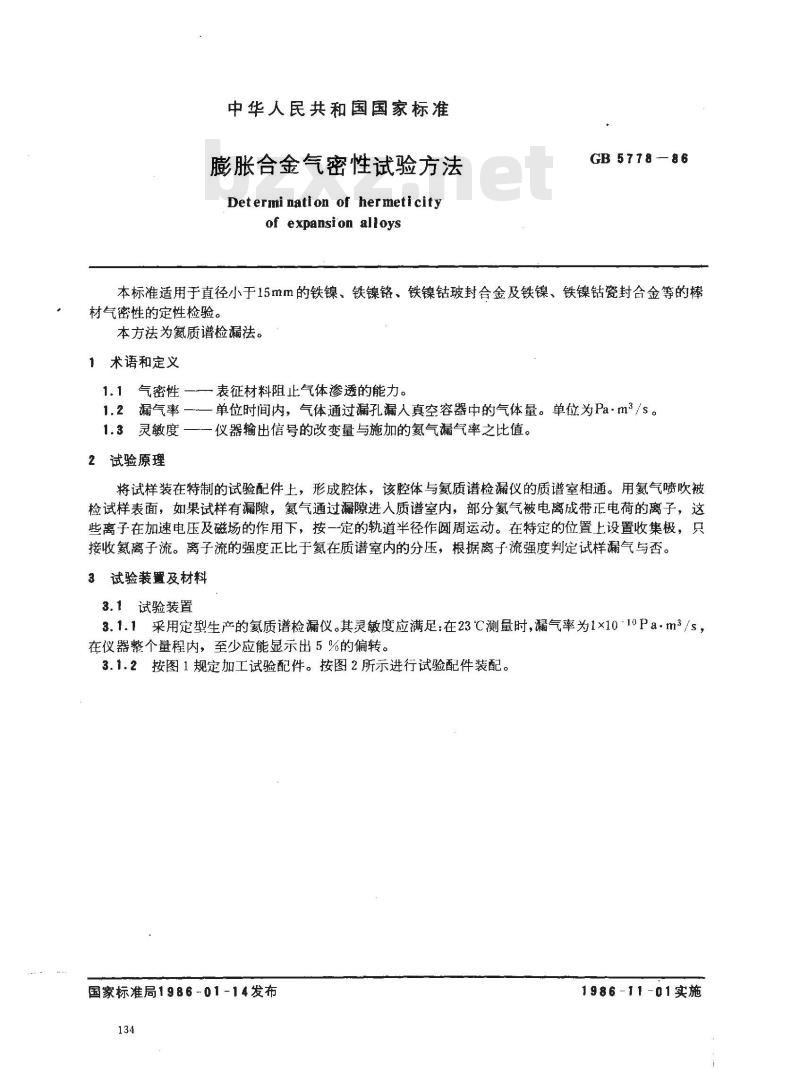

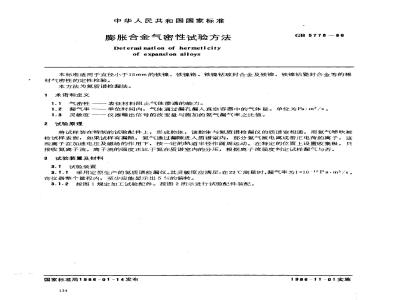

中华人民共和国国家标准
膨胀合金气密性试验方法
Determi nation of hermeticityof expansion alloys
GB 5778 - 86
本标准适用于直径小于15mm的铁镍、铁镍铬、铁镍钻玻封合金及铁镍、铁镍钻瓷封合金等的棒材气密性的定性检验。
本方法为氨质谱检漏法。
1术语和定义
1.1气密性
一一表征材料阻止气体渗透的能力。单位时间内，气体通过漏孔漏人真空容器中的气体量。单位为Pa·m°/s。1.2漏气率——
1.3灵敏度
一一仪器输出信号的改变量与施加的氮气漏气率之比值。2试验原理
将试样装在特制的试验配件上，形成腔体，该腔体与氨质谱检漏仪的质谱室相通。用氨气喷吹被检试样表面，如果试样有漏隙，氨气通过漏隙进人质谱室内，部分氨气被电离成带正电荷的离子，这些离子在加速电压及磁场的作用下，按一定的轨道半径作圆周运动。在特定的位置上设置收集极，只接收氮离子流。离子流的强度正比于氨在质谱室内的分压，根据离子流强度判定试样漏气与否。3试验装置及材料
3.1试验装置
3.1.1采用定型生产的氢质谱检漏仪。其灵敏度应满足：在23℃测量时，漏气率为1×10-10Pa·m3/s，在仪器整个量程内，至少应能显示出5%的偏转。3.1.2按图1规定加工试验配件。按图2所示进行试验配件装配。国家标准局1986-01-14发布
1986-11-01实施
3.2材料
氨气：工业纯，
无水乙醇：化学纯；
盐酸：工业纯
GB 5778—86

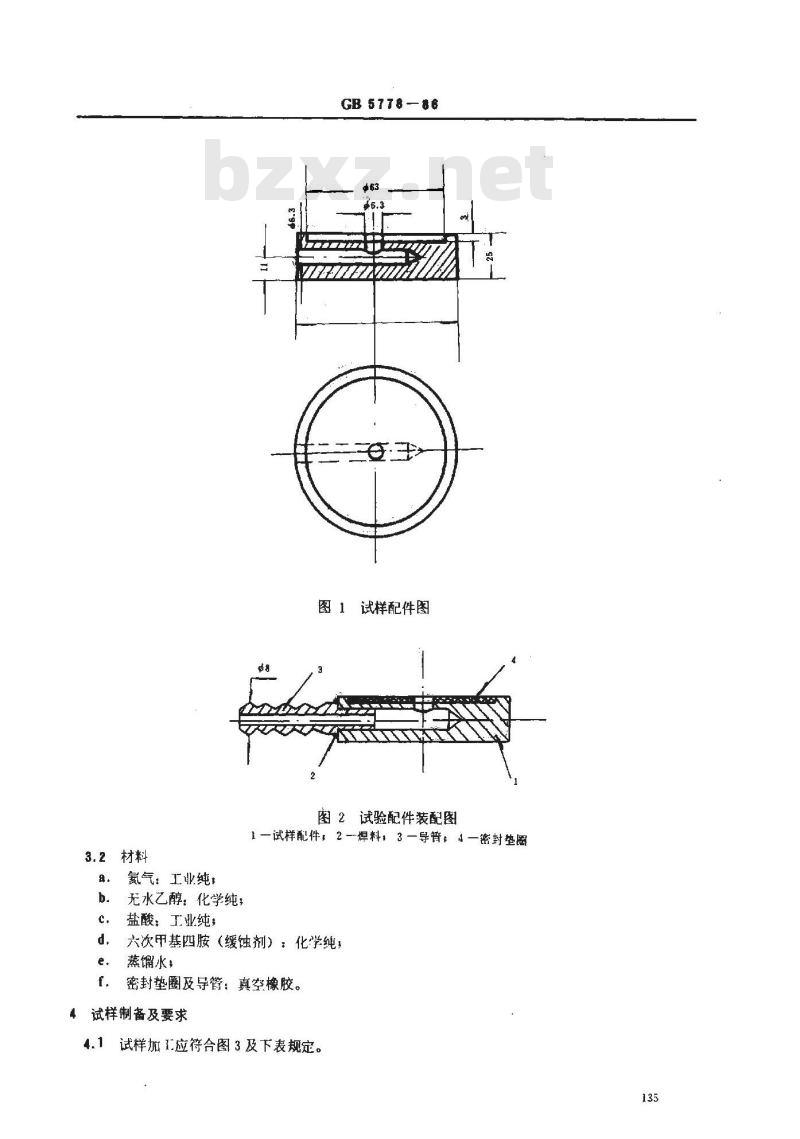

图1试样配件图
图2试验配件装配图
1一试样配件，2一焊料，3一导普：4一密封垫圈六次甲基四胺（缓蚀剂）：化学纯，蒸馏水
密封垫圈及导管：真空橡胶。
试样制备及要求
试样加L应符合图3及下表规定。4.1
GB5778-

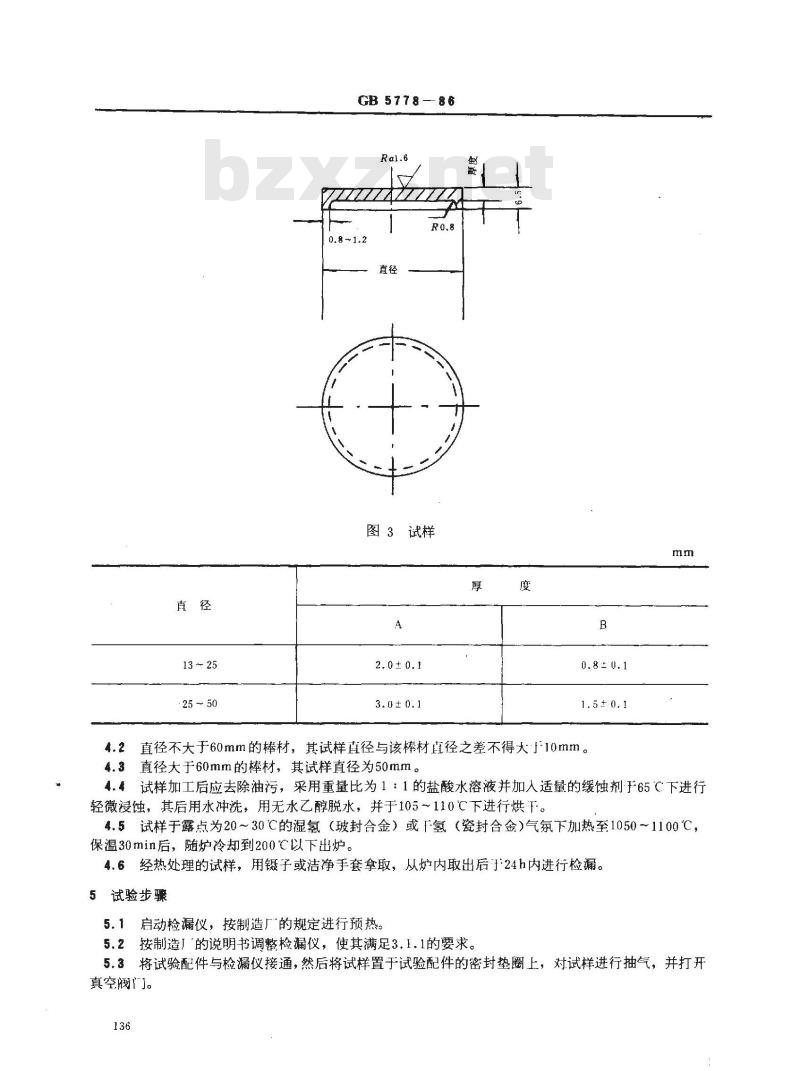

图3试样
0.8± 0.1wwW.bzxz.Net
直径不大于60mm的棒材，其试样直径与该棒材直径之差不得大f10mm。直径大于60mm的棒材，其试样直径为50mm。4.3
试样加工后应去除油污，采用重量比为1：1的盐酸水溶液并加人适量的缓蚀剂于65℃下进行4.4
轻微浸蚀，其后用水冲洗，用无水乙醇脱水，并于105～110℃下进行烘f。4.5试样于露点为20～30℃的湿氢（玻封合金）或「氢（瓷封合金）气氛下加热至1050～1100℃，保温30min后，随炉冷却到200℃以下出炉。4.6经热处理的试样，用镊子或洁净手套拿取，从炉内取出后于24h内进行检漏。5试验步骤
5.1启动检漏仪，按制造厂的规定进行预热。5.2按制造厂‘的说明书调整检漏仪，使其满足3.1.1的要求。5.3将试验配件与检漏仪接通，然后将试样置于试验配件的密封垫圈上，对试样进行抽气，并打开真空阀门。
GB5778-86

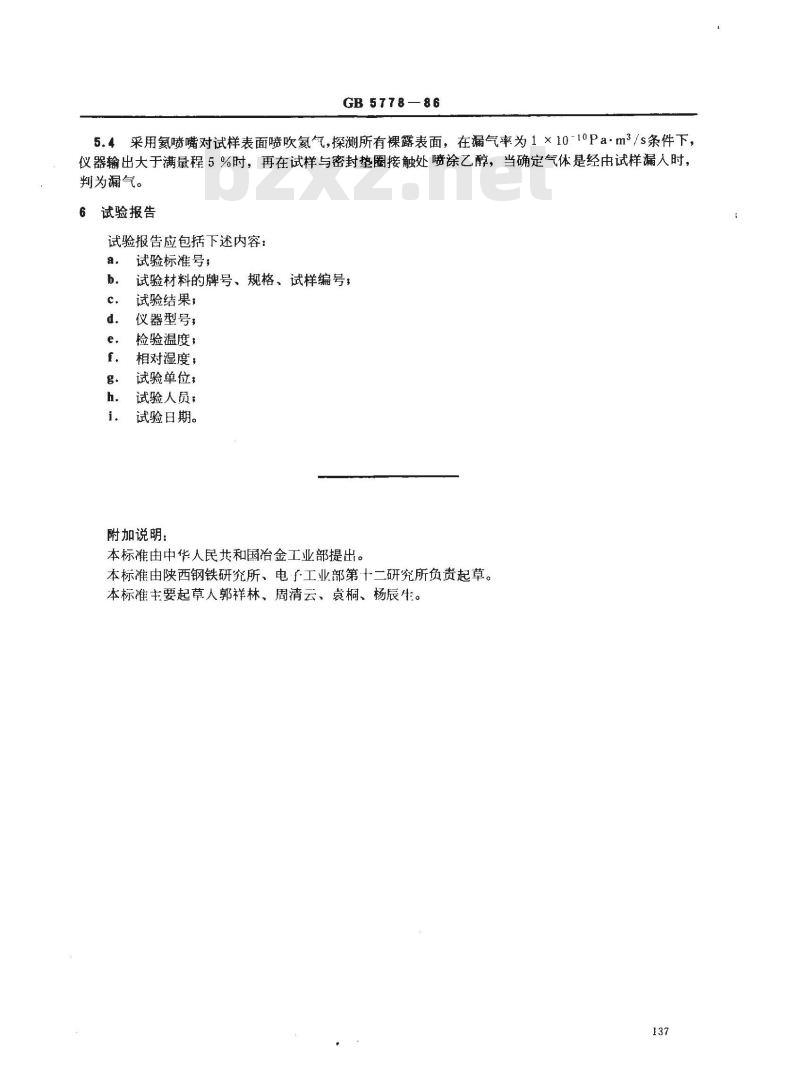

5.4采用氨喷嘴对试样表面喷吹氮气，探测所有裸露表面，在漏气率为1×10-10Pa·m3/s条件下，仪器输出大于满量程5%时，再在试样与密封垫圈接触处喷涂乙醇，当确定气体是经由试样漏入时，判为漏气。
6试验报告
试验报告应包括下述内容：
试验标准号：
试验材料的牌号、规格、试样编号，试验结果；
仪器型号：
检验温度；
相对湿度；
试验单位，
试验人员：
试验日期。
附加说明：
本标准由中华人民共和国治金工业部提出。本标准由陕西钢铁研究所、电子工业部第十二研究所负责起草。本标准主要起草人郭祥林、周清云、袁桐、杨辰生。137
