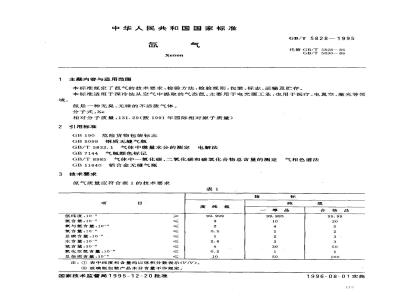

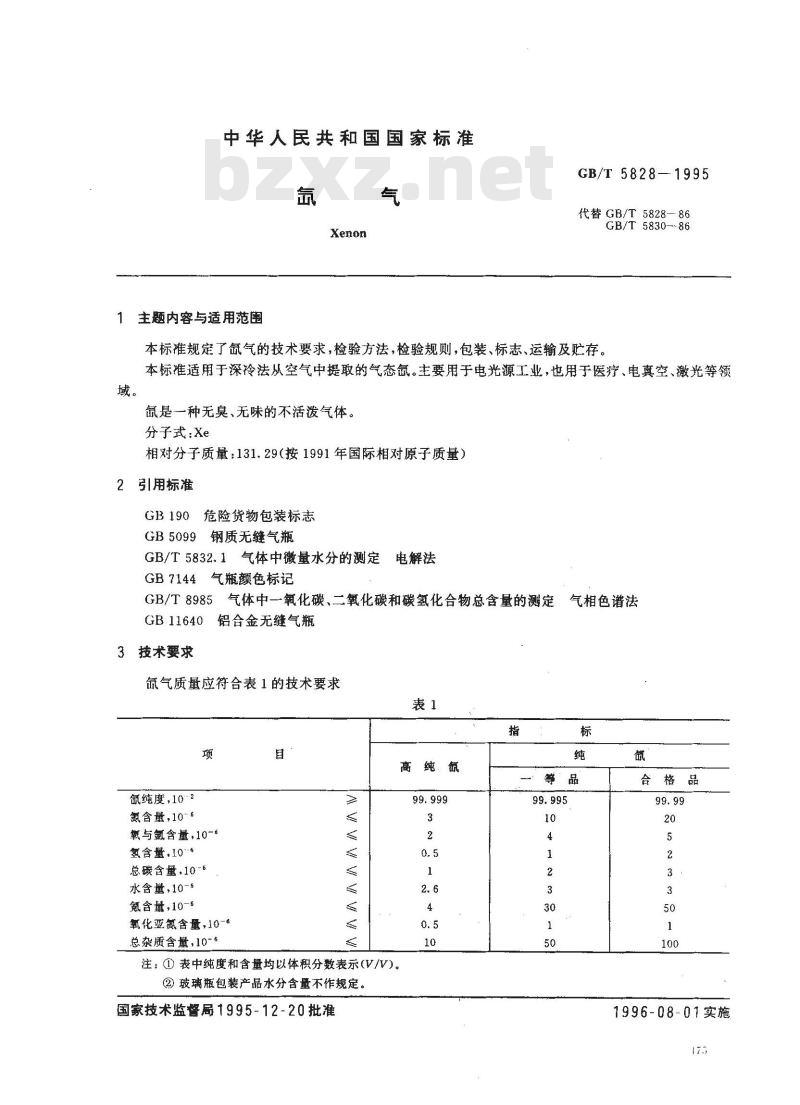

中华人民共和国国家标准
1 主题内容与适用范围
GB/T 5828—1995
代替GB/T5828-86
GB/T 5830--86
本标准规定了氙气的技术要求，检验方法，检验规则，包装、标志、运输及贮存。本标准适用于深冷法从空气中提取的气态氙。主要用于电光源工业，也用于医疗、电真空、激光等领域。
氙是一种无臭、无味的不活泼气体。分子式：Xe
相对分子质量：131.29（按1991年国际相对原子质量）2引用标准
危险货物包装标志
GB5099
钢质无缝气瓶
GB/T5832.1气体中微量水分的测定电解法
GB7144气瓶颜色标记
GB/T8985气体中一氧化碳、二氧化碳和碳氢化合物总含量的测定GB116404
铝合金无缝气瓶
3技术要求
氙气质量应符合表1的技术要求
氙纯度，102
氮含量，106
氧与氯含量,10-6
氢含量，10°6
总碳含量，10-6
水含量，10-6
氮含量，10-6
氧化亚氮含量，10-6
总杂质含量，10-6
高纯氙
气相色谱法
注：①表中纯度和含量均以体积分数表示(V/V)。②玻璃瓶包装产品水分含量不作规定。国家技术监督局1995-12-20批准99.995
合格品飾
1996-08-01实施
GB/T 5828—1995

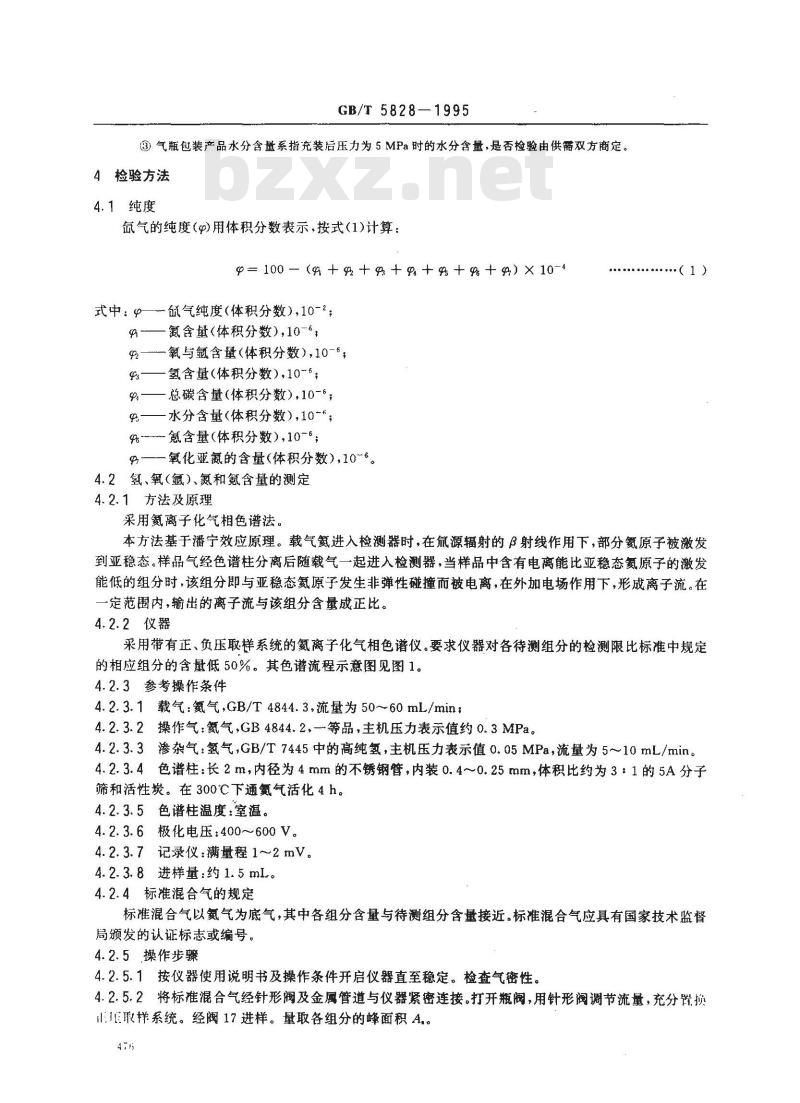

③气瓶包装产品水分含量系指充装后压力为5MPa时的水分含量，是否检验由供需双方商定。4检验方法
4.1纯度
氙气的纯度（)用体积分数表示，按式（1)计算：=100-(++++%++)×10-4
式中：Φ—氙气纯度（体积分数），10-2；9
氮含量（体积分数），10-°，
氧与氟含量（体积分数），10-°，氢含量（体积分数），10-；
总碳含量（体积分数），10-6；水分含量（体积分数），10-\，9%-—氮含量（体积分数),10-6；氧化亚氮的含量（体积分数），10-°。4.2氢、氧（氮）、氮和含量的测定4.2.1方法及原理
采用氮离子化气相色谱法。
本方法基于潘宁效应原理。载气氮进入检测器时，在氛源辐射的β射线作用下，部分氮原子被激发到亚稳态。样品气经色谱柱分离后随载气一起进入检测器，当样品中含有电离能比亚稳态氮原子的激发能低的组分时，该组分即与亚稳态氨原子发生非弹性碰撞而被电离，在外加电场作用下，形成离子流。在一定范围内，输出的离子流与该组分含量成正比。4.2.2仪器
采用带有正、负压取样系统的氮离子化气相色谱仪。要求仪器对各待测组分的检测限比标准中规定的相应组分的含量低50%。其色谱流程示意图见图1。4.2.3参考操作条件
4.2.3.1载气：氮气，GB/T4844.3流量为50~60mL/min；4.2.3.2操作气：氮气，GB4844.2，一等品，主机压力表示值约0.3MPa。4.2.3.3渗杂气：氢气，GB/T7445中的高纯氢，主机压力表示值0.05MPa，流量为5~10mL/min。4.2.3.4色谱柱：长2m，内径为4mm的不锈钢管，内装0.4～0.25mm，体积比约为3：1的5A分子筛和活性炭。在300℃下通氮气活化4h。4.2.3.5色谱柱温度：室温。
4.2.3.6极化电压：400~600V。
4.2.3.7记录仪：满量程1～2mV。4.2.3.8进样量：约1.5mL。
4.2.4标准混合气的规定
标准混合气以氮气为底气，其中各组分含量与待测组分含量接近。标准混合气应具有国家技术监督局颁发的认证标志或编号。
4.2.5操作步骤
4.2.5.1按仪器使用说明书及操作条件开启仪器直至稳定。检查气密性。4.2.5.2将标准混合气经针形阀及金属管道与仪器紧密连接。打开瓶阀，用针形阀调节流量，充分置损il:I取样系统。经阀17进样。量取各组分的峰面积A.。47
氮清洗气
氢港杂气
GB/T 5828-1995
正乐样品或
标准气入口
氟载气入口
氮载气入口

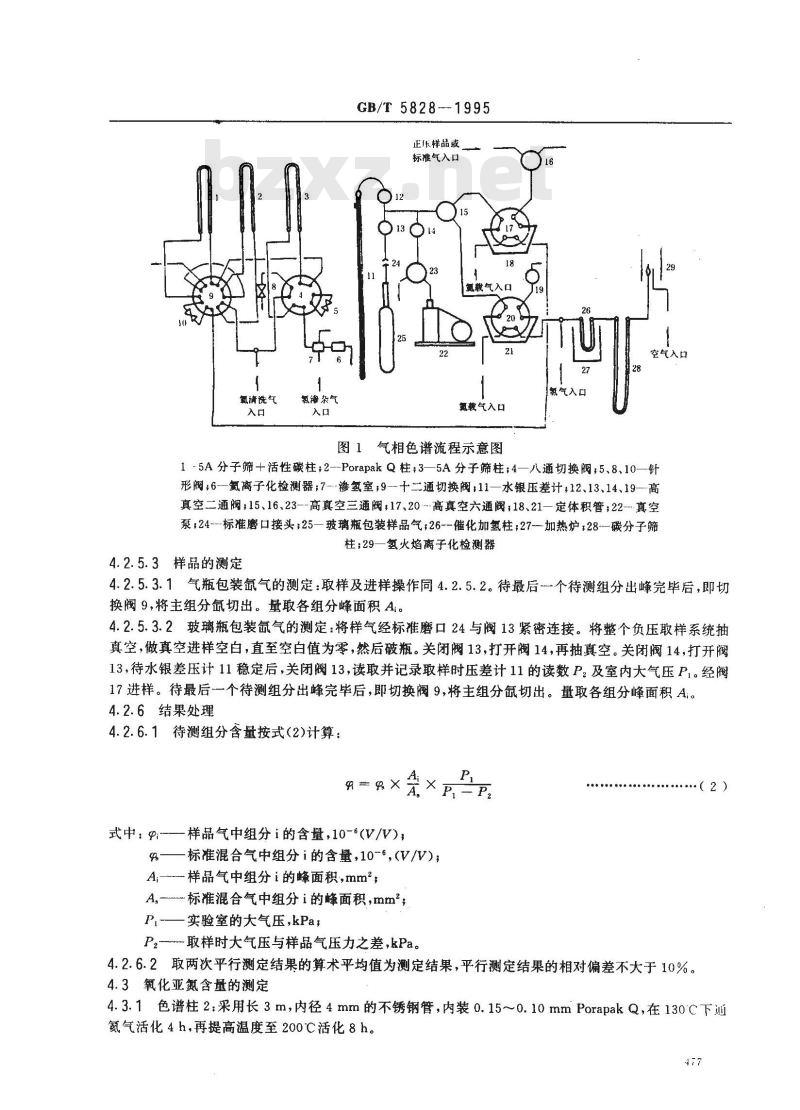

图1气相色谱流程示意图
氢气入口
空气入口
15A分子筛+活性碳柱；2--PorapakQ柱；3—5A分子筛柱；4—八通切换阀;5、8、10—针形阀；6--氮离子化检测器；7-渗氢室;9--十二通切换阀11—水银压差计；12、13、14、19—高真空二通阀；15、16、23--高真空三通阀；17、20高真空六通阀；18、21—定体积管；22---真空泵；24---标准磨口接头；25—玻璃瓶包装样品气；26--催化加氢柱；27-—加热炉，28碳分子筛柱;29—氢火焰离子化检测器
4.2.5.3样品的测定
4.2.5.3.1气瓶包装氙气的测定：取样及进样操作同4.2.5.2。待最后个待测组分出峰完毕后，即切换阀9，将主组分氙切出。量取各组分峰面积Ai。4.2.5.3.2玻璃瓶包装氙气的测定：将样气经标准磨口24与阀13紧密连接。将整个负压取样系统抽真空，做真空进样空白，直至空白值为零，然后破瓶。关闭阀13，打开阀14，再抽真空。关闭阀14，打开阀13，待水银差压计11稳定后，关闭阀13，读取并记录取样时压差计11的读数P2及室内大气压P1。经阀17进样。待最后一个待测组分出峰完毕后，即切换阀9,将主组分氙切出。量取各组分峰面积A:。4.2.6结果处理
4.2.6.1待测组分含量按式(2)计算：9#X
式中：i-
样品气中组分i的含量，10-6(V/V)；A
Pi—P2
标准混合气中组分i的含量，10-,(V/V)；A—样品气中组分i的峰面积，mm；A,标准混合气中组分i的峰面积，mm；Pi-—实验室的大气压，kPa;
P-取样时大气压与样品气压力之差，kPa。4.2.6.2取两次平行测定结果的算术平均值为测定结果，平行测定结果的相对偏差不大于10%。4.3氧化亚氮含量的测定
4.3.1色谱柱2：采用长3m，内径4mm的不锈钢管，内装0.15~~0.10mmPorapakQ，在130C下氮气活化4h，再提高温度至200℃活化8h。417

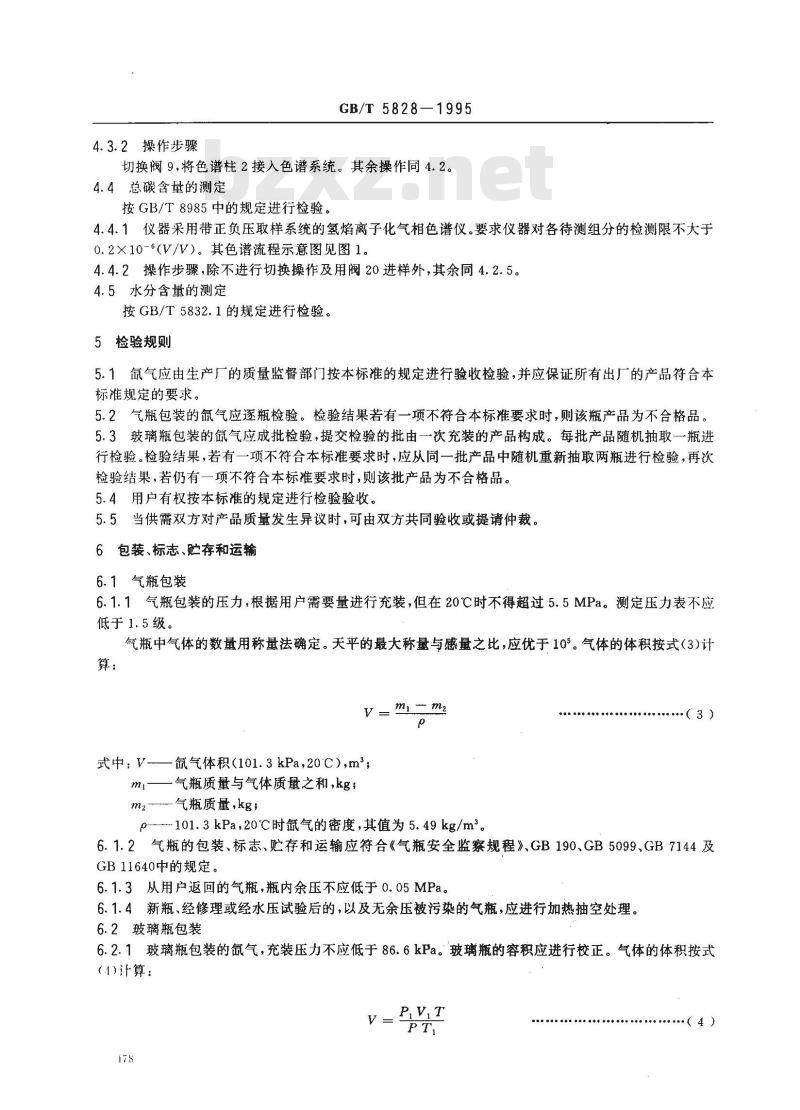

4.3.2操作步骤
GB/T 5828—1995
切换阀9，将色谱柱2接入色谱系统。其余操作同4.2。4.4总碳含量的测定
按GB/T8985中的规定进行检验
4.4.1仪器采用带正负压取样系统的氢焰离子化气相色谱仪。要求仪器对各待测组分的检测限不大于0.2×10-6(V/V）。其色谱流程示意图见图1。4.4.2操作步骤，除不进行切换操作及用阀20进样外，其余同4.2.5。4.5水分含量的测定
按GB/T5832.1的规定进行检验。5检验规则
5.1氙气应由生产厂的质量监督部门按本标准的规定进行验收检验，并应保证所有出厂的产品符合本标准规定的要求。
5.2气瓶包装的气应逐瓶检验。检验结果若有一项不符合本标准要求时，则该瓶产品为不合格品。5.3玻璃瓶包装的氙气应成批检验，提交检验的批由一次充装的产品构成。每批产品随机抽取一瓶进行检验。检验结果，若有一项不符合本标准要求时，应从同一批产品中随机重新抽取两瓶进行检验，再次检验结果，若仍有一项不符合本标准要求时，则该批产品为不合格品。5.4用户有权按本标准的规定进行检验验收。5.5当供需双方对产品质量发生异议时，可由双方共同验收或提请仲裁。6包装、标志、贮存和运输
6.1气瓶包装
6.1.1气瓶包装的压力，根据用户需要量进行充装，但在20℃时不得超过5.5MPa。测定压力表不应低于1.5级。
气瓶中气体的数量用称量法确定。天平的最大称量与感量之比，应优于105。气体的体积按式（3)计算：
式中: V---
氙气体积（101.3kPa，20C），m；气瓶质量与气体质量之和，kg；气瓶质量，kg；
p—-101.3kPa，20℃时氮气的密度，其值为5.49kg/m。（3）
6.1.2气瓶的包装、标志、贮存和运输应符合《气瓶安全监察规程》、GB190、GB5099、GB7144及GB11640中的规定。
6.1.3从用户返回的气瓶，瓶内余压不应低于0.05MPa。6.1.4新瓶、经修理或经水压试验后的，以及无余压被污染的气瓶，应进行加热抽空处理。6.2玻璃瓶包装
6.2.1玻璃瓶包装的氙气，充装压力不应低于86.6kPa。玻璃瓶的容积应进行校正。气体的体积按式（1）计算：
（4）
GB/T 5828—1995

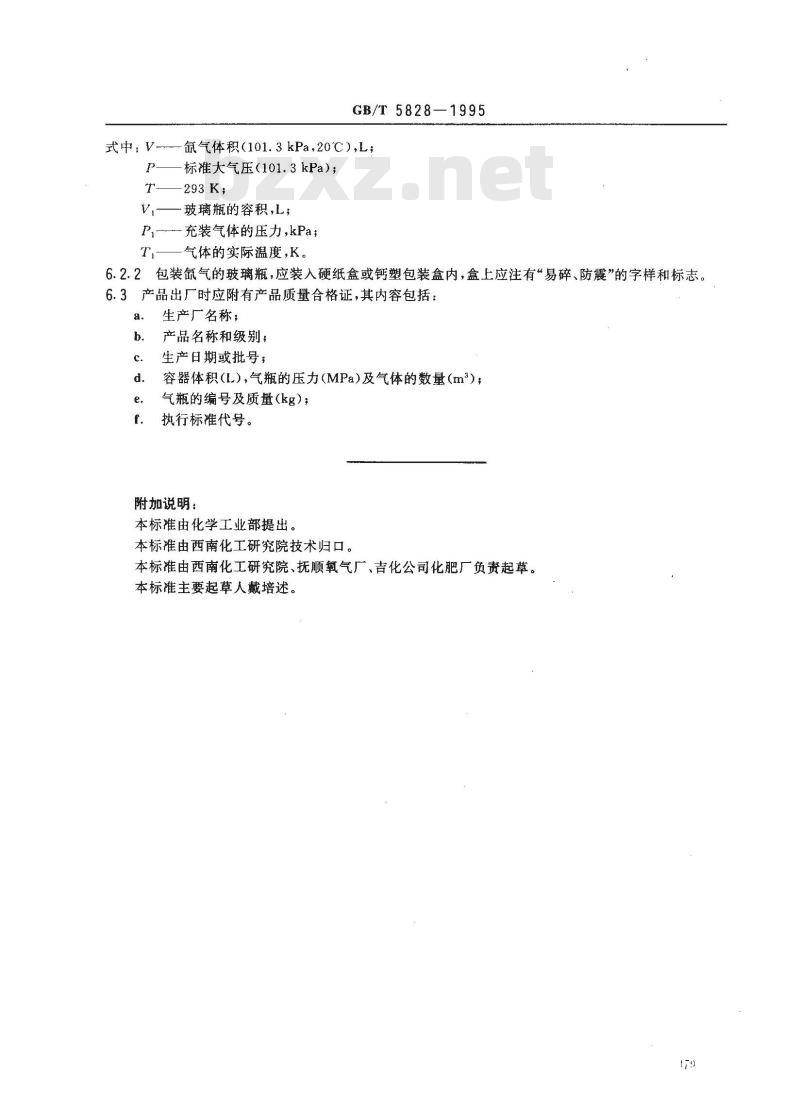

氙气体积（101.3kPa，20℃），L；式中: -
标准大气压（101.3kPa）；
Vi——玻璃瓶的容积,L;
充装气体的压力，kPa；bzxZ.net
气体的实际温度，K。
6.2.2包装氙气的玻璃瓶，应装入硬纸盒或钙塑包装盒内，盒上应注有“易碎、防震”的字样和标志。6.3产品出厂时应附有产品质量合格证，其内容包括：a.
生产厂名称；
产品名称和级别；
生产日期或批号；
容器体积（L），气瓶的压力（MPa）及气体的数量（m\），气瓶的编号及质量（kg）；
执行标准代号。
附加说明：
本标准由化学工业部提出。
本标由西南化工研究院技术归口。本标准由西南化工研究院、抚顺氧气厂、吉化公司化肥厂负责起草。本标准主要起草人戴培述。
