JB/T 3193.2-1999
基本信息
标准号： JB/T 3193.2-1999
中文名称：插齿机 系列型谱
标准类别：机械行业标准(JB)
英文名称： Gear Shaping Machine Series
标准状态：已作废
发布日期：1999-05-20
实施日期：2000-01-01
作废日期：2008-01-23
出版语种：简体中文
下载格式：.rar.pdf
下载大小：140751
标准分类号
标准ICS号：机械制造>>机床>>25.080.99其他机床
中标分类号：机械>>金属切削机床>>J56齿轮与螺纹加工机床
关联标准
出版信息
页数：5 页
标准价格：8.0 元
相关单位信息
归口单位：全国金属切削机床标委会锥齿轮机床分会
发布部门：全国金属切削机床标委会锥齿轮机床分会
标准简介
JB/T 3193.2-1999 本标准是对 JB/Z 118-75《插齿机 系列型谱》的修订，修订时仅按有关规定作了编辑性修改，技术内容未改变。 本标准是 JB/T 3193《插齿机》系列标准的一部分，该系列标准包括以下三个部分： JB/T 3193.1-1999 插齿机 参数 JB/T 3193.2-1999 插齿机 系列型谱 JB/T 3193-1993 插齿机 技术条件 本标准规定了插齿机的系列构成，用途，性能，品种和参数。 本标准适用于新设计的最大工件直径 200~31500mm 的插齿机。 本标准于 1975 年 12 月首次发布。 JB/T 3193.2-1999 插齿机 系列型谱 JB/T3193.2-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS25.080.99
中华人民共和国机械行业标准
JB/T3193.2—1999
插齿机系列型谱
1999-05-20发布
国家机械工业局
2000-01-01实施

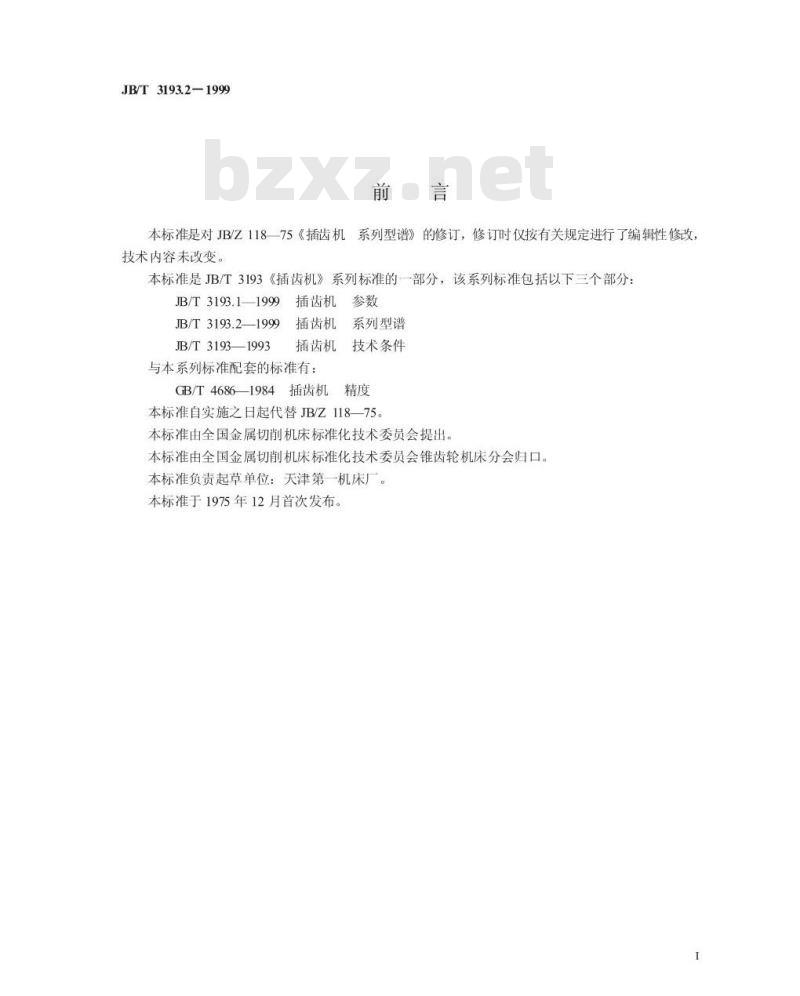

JB/T3193.2—1999
本标准是对JB/Z11875《插齿机
系列型谱》的修订，修订时仅按有关规定进行了编辑性修改技术内容未改变
《插齿机》系列标准的一部分，该系列标准包括以下三个部分：本标准是JB/T3193
JB/T3193.1—1999
JB/T3193.2—1999
JB/T3193—1993
插齿机
插齿机
插齿机
与本系列标准配套的标准有：
系列型谱
技术条件
GB/T 46861984
插齿机
本标准自实施之日起代替JB/Z118—75。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会锥齿轮机床分会归口。本标准负责起草单位：天津第一机床厂。本标准于1975年12月首次发布。1
1范围
中华人民共和国机械行业标准
插齿机系列型谱
本标准规定了插齿机的系列构成、用途及性能特征、品种和参数。本标准适用于新设计的最大工件直径200~3150mm的插齿机。2引用标准
JB/T3193.2-1999
代替JB/Z11875
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 46861984
GB/T 9059—1988
JB/T5571—1991
JB/T5572—1991
JB/T9871—1999
3系列构成
插齿机：精度
精密插齿机精度
齿条插齿机
数控插齿机
金属切削机床精度分级
机床的系列构成见图1。
插齿机
系列构成
国家机械工业局1999-05-20批准插齿机
轻型插齿机
高速插齿机
自动插齿机
精密插齿机
齿条插齿机
数控插齿机
锥度插齿机
加高插齿机
加大行程插齿机
2000-01-01实施
4用途及性能
4.1插齿机
机床的型式如图2。
JB/T3193.2—1999
插齿机是基型系列。机床适用于机械制造业的单件、小批及成批生产内、外啮合的圆柱齿轮机床应具有下列性能特征：
a）在加工过程中能根据粗切或精切的要求，自动变换切削用量：b）带有工件液压夹紧装置。
机床的精度应符合GB/T4686的规定。机床为JB/T9871—1999中规定的V级精度机床。根据用户特殊订货，可提供下列扩大机床性能的特殊附件：a）加工斜齿用的螺旋导轨；
b）加工齿条用的附件：
c）加工轴齿轮用的尾架顶尖：
d）刀具上停功能装置。
4.2轻型插齿机
轻型插齿机是由基型加大工作台直径和床身长度派生出来的变型机床。4.3高速插齿机
高速插齿机是由基型提高切肖削速度派生出来的变型机床。适用于机械制造业大批量生产，可加工内外啮合的圆柱齿轮。
4.4自动插齿机
自动插齿机是由基型加自动上、下料机构派生出来的变型机床。适用于机械制造业大批量生产，可单机自动加工或列入自动线生产，用于加工内、外啮合的圆柱齿轮。4.5精密插齿机
精密插齿机是由基型提高精度派生出来的变型机床。机床除加工精度高于基型外，其他均与基型相同。
JB/T3193.2—1999
机床精度应符合GB/T9059的规定，机床为JB/T9871—1999中规定的IV级精度机床。4.6齿条插齿机
齿条插齿机是由在基型上更换工作台派生出来的齿条插齿机的变型机床。适用于机械制造业单件小批和成批生产加工齿条。
机床除最大工件直径改为最大工件长度及无工件液压夹紧装置外，其他性能与基型相同，机床精度应符合JB/T5571的规定，机床为JB/T9871—1999中规定的V级精度机床。4.7数控插齿机
数控插齿机是由基型装上数控系统派生出来的变型机床。机床适用于机械制造业的单件、小批和成批生产。可加工内、外啮合的圆柱齿轮，非圆柱齿轮和凸轮。机床除具备基型系列的性能特征外，还应具备下列性能特征：主要运动具备计算机数字控制系统可实行多轴联合运动及各自独立运动。机床精度应符合JB/T5572的规定，机床为JB/T9871—1999中规定的V级精度机床。4.8锥度插齿机
锥度插齿机是在基型上安装可倾斜工作台派生出来的变型机床。机床除具备基型的性能特征外，还可以通过工作台倾斜，加工锥度齿轮。4.9加高插齿机
加高插齿机是由在基型加高立柱派生出来的变型机床。机床的其它结构及零部件均与基型相同。4.10加大行程插齿机
加大行程插齿机是由在基型上加大刀具行程派生出来的变型机床。机床除加高立柱、加大刀具行程外，其他与基型相同。
5品种
机床的品种见表1。
最大工件直径mm
轻型插齿机
高速插齿机
自动插齿机
精密插齿机
齿条插齿机
数控插齿机
锥度插齿机
加高插齿机
加大行程插齿机
L=1250
L-2000
机床的参数见表2。
机床名称
最大工件直径D
最大模数m
最大加工齿宽B
插齿刀至工作台台面距离hmm
轴径d
锥孔圆锥号
孔径d2
T形槽槽数
最大插齿刀直径Φ
Smm/冲程
最大圆周进给量S
主电机功率N
最大冲程数n
次/min
JB/T3193.2—1999
插齿机bZxz.net
插齿机
插齿机
轻型插齿机
齿条插齿机
机械行业标准
插齿机系列型谱
JB/T3193.2-1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
X字数xxX,xXx
印张X/X
19XX年XX月第X印刷
19XX年XX月第X版
印数1-XXX
定价XXXXX元
XX-XXX
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
