JB/T 7560-1994
基本信息
标准号： JB/T 7560-1994
中文名称：UDS 系列三相高压整流组件
标准类别：机械行业标准(JB)
英文名称： UDS series three-phase high voltage rectifier components
标准状态：现行
发布日期：1994-12-09
实施日期：1995-06-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：2522929
标准分类号
中标分类号：电工>>输变电设备>>K46电力半导体期间、部件
关联标准
出版信息
出版社：机械工业出版社
页数：13页
标准价格：14.0 元
出版日期：1995-06-01
相关单位信息
起草人：刘寿昌、张大富、王玲燕
起草单位：大连3280电子工业公司
归口单位：机械工业部西安电力电子技术研究所
提出单位：机械工业部西安电力电子技术研究所
发布部门：中华人民共和国机械工业部
标准简介
本标准规定了三相高压整流组件的型号、外形尺寸、质量分等和检验等技术要求。本标准适用于工频50Hz，整流电流3A至100A和直流输出电压5kV至20kV的三相高压整流组件(以下简称组件)。整流电流100A以上，直流输出电压20kV以上的组件可参照执行。 JB/T 7560-1994 UDS 系列三相高压整流组件 JB/T7560-1994 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

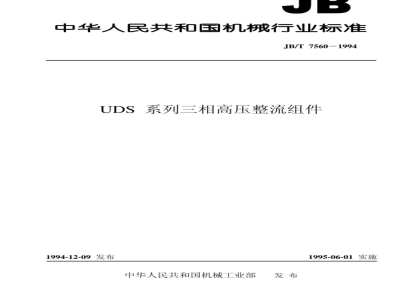

中华人民共和国机械行业标准
JB/T 7560-1994
UDS系列三相高压整流组件
1994-12-09发布
中华人民共和国机械工业部
1995-06-01实施
中华人民共和国机械行业标准
UDS系列三相高压整流组件
1主题内容与适用范围
JB/T 7560-1994
本标准规定了三相高压整流组件的型号、外形尺寸、质量分等和检验等技术要求。本标准适用于工频50Hz，整流电流3A至100A和直流输出电压5kV至20kV的三相高压整流组件（以下简称组件）。整流电流100A以上，直流输出电压20kV以上的组件可参照执行。2
引用标准
GB2423
GB4939
电工电子产品基本环境试验规程普通整流管
ZBK46002高压整流堆
组件型号及外形尺寸
3.1组件型号
组件型号应按如下规定：
示例：
冷却方式代号：A表示自然空气冷却F表示风冷却
J表示油浸冷却
额定输出直流电压值
额定整流电流值
电联结型式
普通整流管
三相、额定整流电流为6A，直流输出为15kV，自然空气冷却的组件型号为UDS6--15A，组件电联结型式
组件电联结型式见图1。
机械工业部1994-12-09批准
1995-06-01实施
3.3组件外形尺寸
JB/T75601994
组件外形尺寸应符合图2及表1的规定。mm
基本型号
UDS5、6
UDS 20、50
UDS80、100
技术要求
环境条件：
6、8、10
5 、6 .8 、10
6 、8 、10、12 、15
15、20
15、20
环境溢度：-40℃~55℃；
相对湿度：环境温度25℃时，≤85%；B
最大外形及安装尺寸
240±2
300±2
300±2
海拨高度：≤2000m；
无腐蚀性气体和导电尘埃。
4.2组件的元器件：
JB/T7560-1994
组件的各整流管应符合GB4939的规定。组的各均压电阻、电容、压敏电阻应符合有关国家标准或行业标准的规定，装配前应进行老b.
化筛选试验。
4.3组件的质量分等
一等品、合格品，三个等级质量应符合表2和4.1的规定，优等品和一组件产品质量分为优等品、
等品还应符合JB/DQ2300《电力半导体器件质量分等通则》的有关规定。表2
UDS100
优等品
一等品
合格品
优等品
一等品
合格品
优等品
一等品
合格品
优等品
一等品
合格品
优等品
一等品
合格品
优等品
一等品
合格品
优等品
一等品
合格品
优等品
一等品
合格品
整流电流
直流输出电压
5、6、8、10
15、20
15、20
15、20
15、20
15、20
浪涌电流
周波数”
正向峰值电压
过载电压
显热试验时间
注：1）系指50Hz毅率的周被数，2）此指标的高值为带均压电阻时交流工额一个周波的浪涌冲击电压倍数，低值为带压激电阻（电容）时重复最3
高测试电压倍数。
4.4外观质量
JB/T75601994
组件外观应无漏焊、虚焊、松动、划痕。4.4.1
优等器外观质量除符合4.4.1要求外，还应外形美观。4.4.2
出厂检验和型式试验
出厂检验
每批产品按表3进行逐台检验。
验项目
外·观
外形尺寸
组件正向峰值电压
组件流电流
组作直流输出电压
过载电压
5.2型式试验
检验方法
在正常照明和正常视力下
用游标卡尺和米尺
附录E
附录A
附录B
附录C
格判据
符合4.4
符合3.3
符合表2
符合表2
符合表2
无火花和击穿
抽样方案
合格品
一等品
优等品
产品定型批量投产鉴定，或工艺、设计、结构有重大改变，或停产后重新生产时应做型式试验。正常生产的产品，两年进行一次型式试验。型式试验在出厂检验合格的产品批中进行。型式试验按表4规定的项目和要求进行。表4
试验项
浪涌电流
低温试验
高温负荷试验
恒定湿热试验
冲击试验或报动试验
附录D
GB2423.1(试验Ab）
GB2423.2(试验Ba）
55±2℃，
GB2423.3(试Ca)40±2C，相对湿度85%，合格品，一等品：48h，优等品：95hGB2423.5(试验Ea)加速度150m/s*，半正弦波，冲持续时间11ms，总冲击18次（带标准包装进行），GB2423.10(试验Fe)频率20200Hz，位移幅度值10mm，持续时间10±0.5min(带标准包装进行）判
试验后测量：
Ve不降低
试验后测量：
Vrx≤1.1USL
Vp不降低
试验后测盘，
V。不降低
试验后测量：
V≤1.1USL
V不降低
试验后测量：
V≤1.1USL
V。不降低
抽样方案
JB/T7560-1994
如某项试验出现了一台不合格，可按n二4抽样方案进行追加试验，在同批产品中再随机拍取4台样品试验，若4台全部合格，为通过。否则未通过型式试验。6
标志、包装、运输、贮存
产品上的标志：
产品型号及质量等级；
竭子极性；
制造厂名或商标；
产品的编号：
合格证。
6.2包装箱上的标志
除6.1的a、c项外，还应有产品名称、重量、体积、防湿、防振、小心轻放、切勿倒置、收货地址和单位等标志。
6.3包装
每台产品先用塑料薄膜包好，然后放入定位的泡沫塑料架内，再装入瓦楞纸箱并严封。6.4运输
应轻拿轻放、防雨和防潮。
运输过程中，
贮存场所应防腐蚀，干燥，相对湿度不大于85%。5
JB/T 75601994
组件整流电流I。试验
(补充件）
在规定条件下检验组件的整流电流Io：Al
组件整流电流试验电路如图A1所示。～50Hz
图中：T,单相自耦变压器；
T--整流变压器；
R-限流电阻器；
Dj、Dz、D,整流管；
A-电流表。
测试条件：
环境温度55士2℃（在规定散热条件下）；被试组件
整流组件平放在离地面1m的绝缘支架上；b.
将整流组件接皮单臂进行，正向平均电流取组件额定整流电流的三分之一，电流波形为正弦半c.
测试程序：
被试组件在接入电路之前，电源设定到零；环境温度设定到规定值；
慢慢调节自变压器，使加在被试组件一臂上的电流达到A3中C项的要求，电流稳定后将电流e.
降至零。
对组件的另外五臂重复上述试验程序，试后测量组件的VM，若Vm符合表2规定，则本试验通JB/T75601994
组件直流输出电压V。试验
(补充件）
在规定条件下检验组件的直流输出电压V，B1
整流组件直流输出电压试验电路如图B1所示。B2
～50Hz
图中：T,自变压器；
T.整流变压器
D、Dz、D,整流管，
R、R,取样电阻器；
R、R.限流电阻器;
C-——电容器；
mA-毫安表；
V电压表。
测试条件：
试验时带均压电阻和压敏电阻；mA
试验电压为组件直流输出电压，电压波形为正弦率波，电压值符合表2中的Vp测试程序；
被试组件在接入电路之前，电源设定到零；环境温度设定到规定值；
慢慢调节自据变压器，使加在被试组件上的电压值达到规定值Vs：试验持续1min期间，若无异常，则本试验通过。被
JB/T75601994
过载电压Vov试验
(补充件）
在规定条件下检验组件的过载电压Vov。C2过载电压Vov测试电路如C1所示。~50Hz
图中：T,---自耦调压变压器
T.高压整流变压器；
PV静电感应表。
测试条件：
环境蕴度25±2℃；
整流组件平放在离地面1m的绝缘支架上：将整流组件按单相桥式进行，相间试验电压交流有效值为VX2×0.7，电压波形为正弦半波；调整接线端子AB、BC、AC进行电压试验；测试程序：
被试组件在接入电路之前，电源设定到零；环境温度设定到规定值；
慢慢调节自耦变压器，使加在被试组件上的电压值达到C3中C项的要求；试验电压持续期间若无异常，试后测量V。又合格，则本试验通过。JB/T7560-1994
附录D
组件正向浪涌电流Is试验
(补充件）
D1在规定的条件下，检验整流组件单臂的正向浪涌电流额定值。D2试验电路如图D1所示。
~50Hz2
被试组件
图中，As、V，—峰值电流表、峰值电压表或示波器（余辉时间长的）D,阻断由变压器T产生的正向电压的高压硅堆；R,调节浪酒电流的电阻器；
一使电路正常工作的最小保护电阻器；R.
S--在正向（浪涌）半周期间具有180度导通角的电气开关或电子开关；T，一一通过S提供正向（浪涌）半周电流的低压大电流变压器。此电流波形应基本上是持续时间近似10ms，重复频率近似50个脉冲每秒的正弦半波；T，通过高压硅堆D，提供反向半周的高压小电流变压器。如变压器由单独的电源馈电，则T，与T，应在电网的同一相上馈电。其电压波形应基本上是正弦半波。
D3测试条件：
浪涌前温度：散热器表面温度≤75℃C（保护器件压敏电阻极限工作温度为75℃）；浪涌电流：按表2中浪涌电流规定，所加电流应符合A3中的C项要求；反向半周电压：50%反向重复峰电压；每次浪的周波数：按表2浪涌电流的周波数，其导通角应在160度至180度之间：浪涌次数：一等品、合格品1次/min，浪酒次数20次，优等品1次/min，浪涌次数30次。D4测试程序：
调节电压源为零；
闭合S，调节R，由峰值读数仪表Ap或示波器比较法显示，使被试组件一臀正向浪电流达到D3中b项规定值，然后断开S：
由V，显示，调节反向蜂值电压至表2中直流输出电压规定值的50%；闭合S，使被测组件流过规定周波数的浪涌电流，浪涌过程应注意监视反向伏安特性，对被试组件另外五臂重复上迷试验程序；试验后，进行正向峰值电压和直流输出电压测量。如无异常，则浪涌电流额定值得到确认。9
JB/T75601994
附录E
组件正向峰值电压Vr测试
(补充件）
E1在规定的条件下，用脉冲法测量组件单臂的正向蜂值电压。至2测试电路如图E1所示。
被试维
图中，Rs\校准电流的无感电阻器；R，-限制充电电流并起保护作用的电阻器；L、C—产生正向电流脉冲的电感器和电容器：S---控制电流脉冲的开关器件，接通时产生脉冲电流，脉冲电流结束应立即断开V。、Ap蜂值电压表、峰值电流表或示波器。蜂值电压表应能显示正向电流达到峰值时的电压值；
G-可调脉冲交流电源。
测试条件：
温度：出厂试验为25±2C；Www.bzxZ.net
正向蜂值电流（组件单臂的)：组件额定整流电流三分之一的倍（元可以取3）；b.
电流脉冲究度；按被测器件在测量期间的发热效应可以忽略，而同时在脉宽期间裁流子能充分达到平衡选取；
电流脉冲可以是单次的，也可以是发热可以忽略的低重复频率脉冲；测量点位置：按图E1规定。
测量程序
被测组件峰值电压（VM）.的引线按图E1连接。在室温下，脉冲发生器的电压由零增加，使流过被测组件一臂的正向峰值电流达到规定值，此时示波器或峰值电压表显示的数值即为所测正向峰值电压。示波器上的脉冲电流和电压的波形如图E2所示。对被溉组件另外五臂重复上述测量程序。10
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
