中华人民共和国机械行业标准
JB/T3568
弦顶鬟
Thermal-mechanical performance test on string insulator units1999-08-06鷗茶
佤鱻极懂
2000-01-01小缆
JB/T35681999

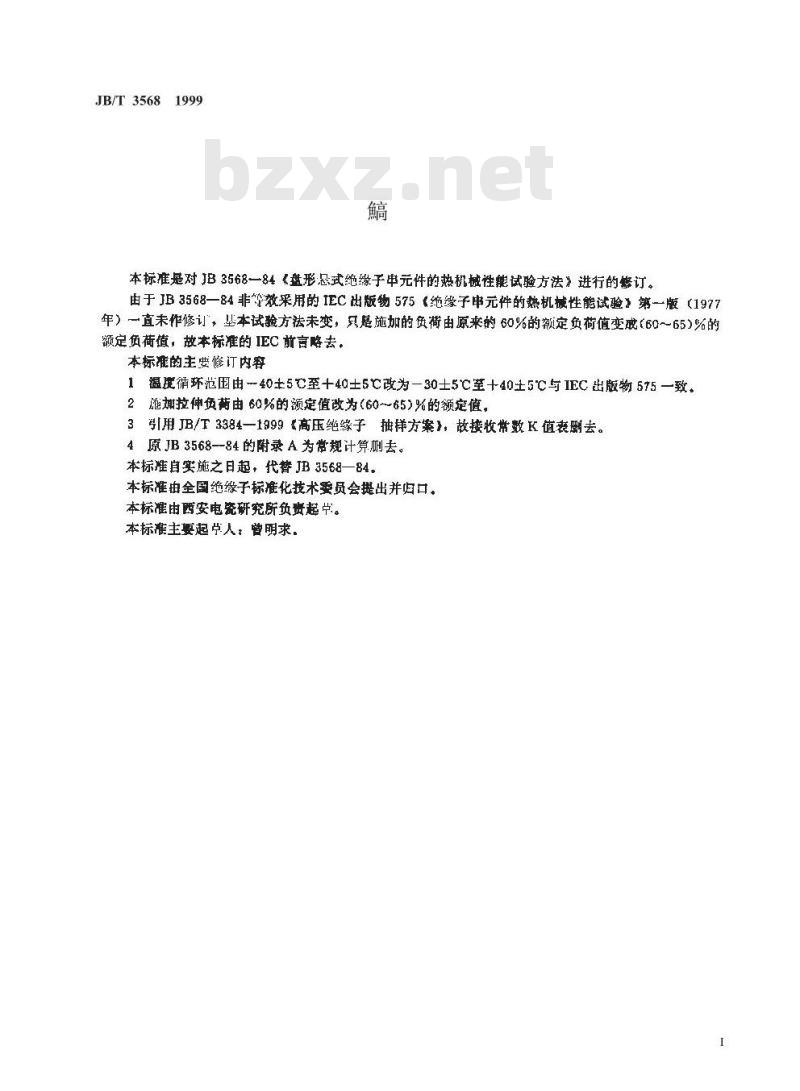

本标准是对JB3568一84《盘形总式绝缘于申元件的热机械性能试验方法》进行的整订。由于JB3568—84非含效采用的IEC出版物575《绝缘子串元件的热机械性能试验》第一版（1977年）一直未作修订，坚本试验方法未变，只施加的负荷由原来的60%的额定负荷值变戚（6065)%的额定负荷值，故本标准的IEC前言略去。本标准的主要修订内容
1温度循环池围由-40±5C至十40±5改为-30士5℃室十40±5℃与IEC出版物575一致。2施加拉伸负荷由60%的额定值改为（60～65)%的额定值，3引用JB/T3384—1999《高压绝缘子抽样方案，故接收带数K值表删去。4原JB3568-84的附录A为常规计算删去。本标准自实施之日起，代替JB3568—84。本标准由全国绝缘子标准化技术委员会提出并归口。本标准由西安电瓷研究所负贵起节。本标准主要起克人：曾明求，
鸡颊魁鹭佤艺
弦頂凳
Thermal-mechanicalperformanceteston string insulatorunits1范用
JB/T35681999
JB3868
本标准适用于额定电压高于1000V的交流和直流架空线踏用的盘形悬式瓷和玻璃绝缘子串元件（简称绝缘子）的热机械性能试验（简称热机试验）。本标准也适用于使用在变电所中类似结构的绝缘子。本标准规定热机试验的方法和试验结果的判定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的案文，在标准出版时，所示版本均为有效。所有标准部会被修订，使用本标准的各方应探讨使用下列标准圾新版本的可能性。GB/T2900.8-1995电工术语绝缘子JB/T 3384--1999
3定义
高压绝缘子抽样方案
3.1本标准所用的术语的定义，除本标准规定外，其余均符合GB/T2900.8的规定。3.2热机循坏试验
试品经受规定的温度（试品周围空气温度)和机械负荷循环变化的试验。3.3热机酸坏试验
经过热机循环试验后的试品，进行的机电或机械破坏负试验。4试验方法
4.1试品与试品安装
试品必须在经例行试验合格后的产品中抽取，若来用本标准对试品进行单项热机试验时，样本窄量n（即试品个数）一般为10只。经循环试验后作机电或机械破坏负试验，
试品在试验过程中必须承受拉伸负荷。承受负荷时，试品可以申联或并联在一起。并联时，试品必须承受相等的负荷。
4.2试验程序
试验分为循坏试验和破坏试验两个阶段。4. 2.1循坏试脸
试品应经受4个24h的冷热循环，每个循坏应包括一个冷却到-30℃士5和加热到十40℃土5℃的过程（温度是指试品周用空气的温度），最小温差70K。应在第1次冷热循环开始前，在室温下给试品施加等于额定机电破坏负荷60%～65%的拉伸负荷.冷热循坏的次序是先冷却后加热。最高和最低温度至佤极慢1999-08-06瘤
2000-01-01缆
JB/T35681999此内容来自标准下载网
少各连续保持4h。当每次循环的高温阶段结束时，卸除全部拉伸负荷，然后立即亚新加上。但最后一次循环完成后，应在室温下御除全部拉伸负荷。在每欢循环结束时，对试品施加45kV工频电压1min，以检查试品在试验过程中有无损坏。4.2.2破坏试验

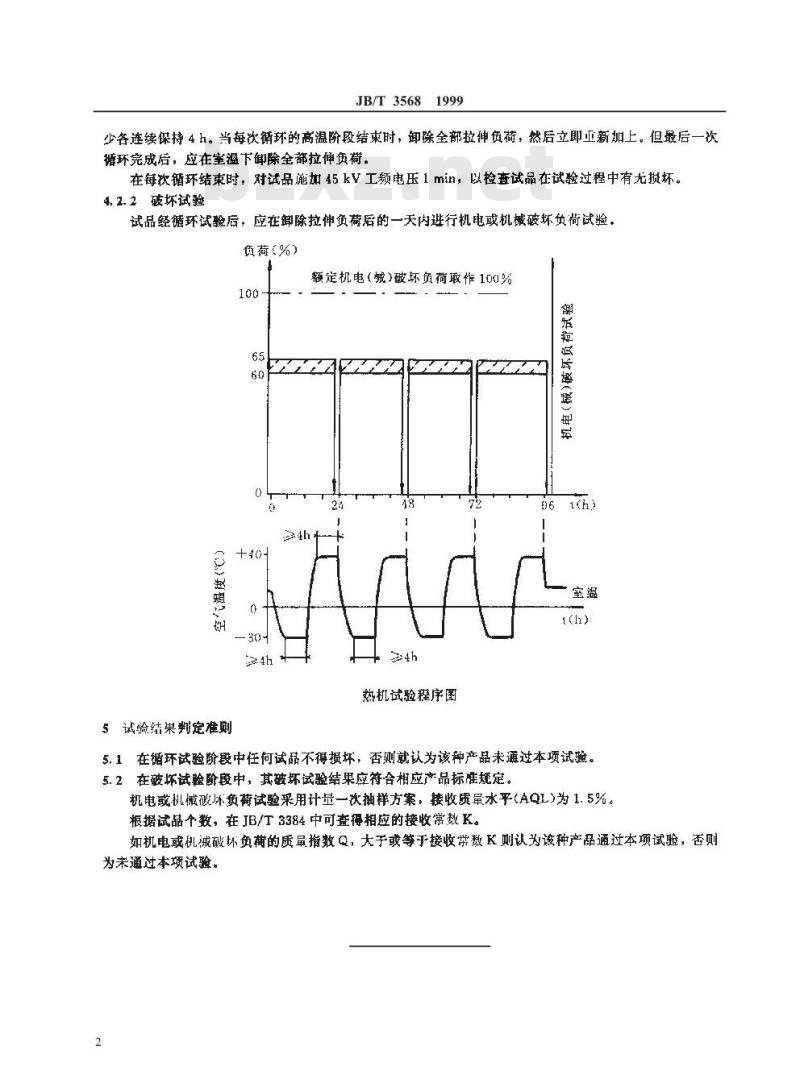

试品经循环试验后，应在除拉伸负荷后的一天内进行机电或机械破坏负荷试验。负荷（%）
频定机电（械)破环负荷取作100%100-
5试验结果判定准则
热机试验程序图
961(h)
5，1在循环试验阶段中任何试品不得损坏，否则就认为该种产品未通过本项试验。5.2在破坏试验阶段中，其破坏试验结果应符合相应产品标准规定。机电或机械破坏负荷试验采用计量一次抽样方案，接收质量水平（AQL）为1.5%。根据试品个数，在JB/T 3384中可查得相应的接收常数K。如机电或机械破坏负的质量指数Q，大于或等于接收带数K则认为该种产品通过本项试验，否则为未通过本项试验。
弦頂粪
JB/T3568
处880b1230
19XX巢XX舱
100044
黛段x/X
矩XXX.XXX
19XX巢XX岭
購XXX.XX宾
芃鱻极匙貼
