JB/T 3665.1-1999
标准分类号
标准ICS号:机械制造>>机床>>25.080.10车床
中标分类号:机械>>金属切削机床>>J53车床
相关单位信息
归口单位:全国金属切削机床标委会重型机床分会
发布部门:全国金属切削机床标委会重型机床分会
标准简介
JB/T 3665.1-1999 本标准是对 ZB J53 009-89《立式车床 参数》的修订。修订时,仅按有关规定作了编辑性修改。 本标准是《单柱、双柱立式车床》系列标准的一部分,该系列标准包括以下三个部分: JB/T 3665.1-1999 单柱、双柱立式车床 参数 JB/T 4116-1996 单柱、双柱立式车床 精度检验 JB/T 3665-1996 单柱、双柱立式车床 技术条件 本标准规定了单柱立式车床和双柱立式车床参数。 本标准适用于新设计的单柱立式车床和双柱立式车床。 本标准于 1976 年 6 月首次发布,1989 年第一次修订。 JB/T 3665.1-1999 单柱、双柱立式车床 参数 JB/T3665.1-1999 标准下载解压密码:www.bzxz.net
标准内容
ICS25.080.10
中华人民共和国机械行业标准
JB/T3665.1-1999
单柱、双柱立式车床
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T3665.1-1999

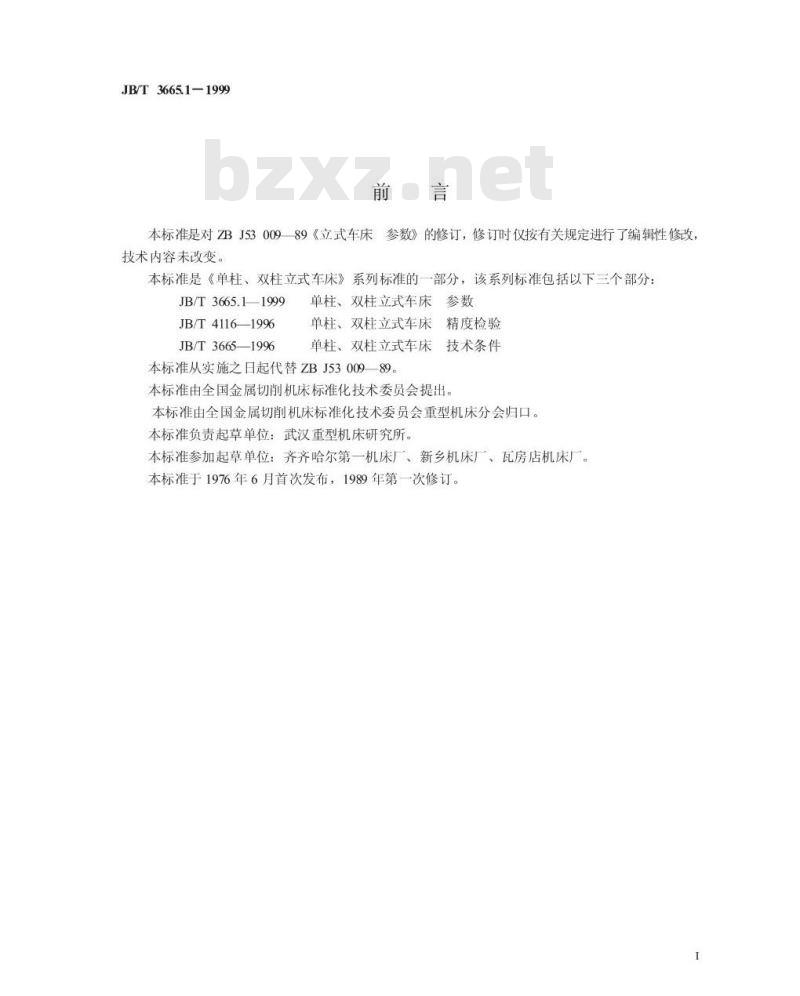

本标准是对ZBJ5300989《立式车床参数》的修订,修订时仅按有关规定进行了编辑性修改技术内容未改变
本标准是《单柱、双柱立式车床》系列标准的一部分,该系列标准包括以下三个部分:JB/T3665.1—1999
JB/T4116—-1996
JB/T3665—1996
单柱、双柱立式车床参数
单柱、双柱立式车床
精度检验
单柱、双柱立式车床
技术条件
本标准从实施之日起代替ZBJ5300989。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会重型机床分会归口。本标准负责起草单位:武汉重型机床研究所。本标准参加起草单位:齐齐哈尔第一机床厂、新乡机床厂、瓦房店机床厂。本标准于1976年6月首次发布,1989年第一次修订。1

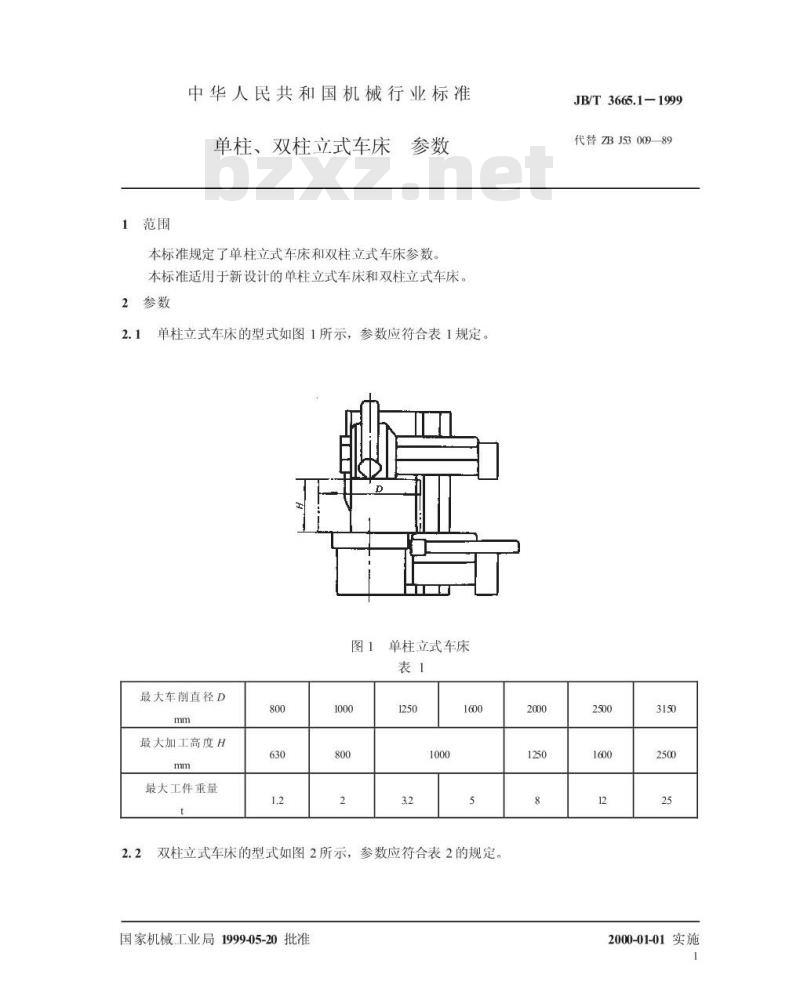

1范围
中华人民共和国机械行业标准
单柱、双柱立式车床参数
本标准规定了单柱立式车床和双柱立式车床参数。本标准适用于新设计的单柱立式车床和双柱立式车床。2参数
2.1单柱立式车床的型式如图1所示,参数应符合表1规定。图1单柱立式车床
最大车削直径D
最大加工高度H
最大工件重量

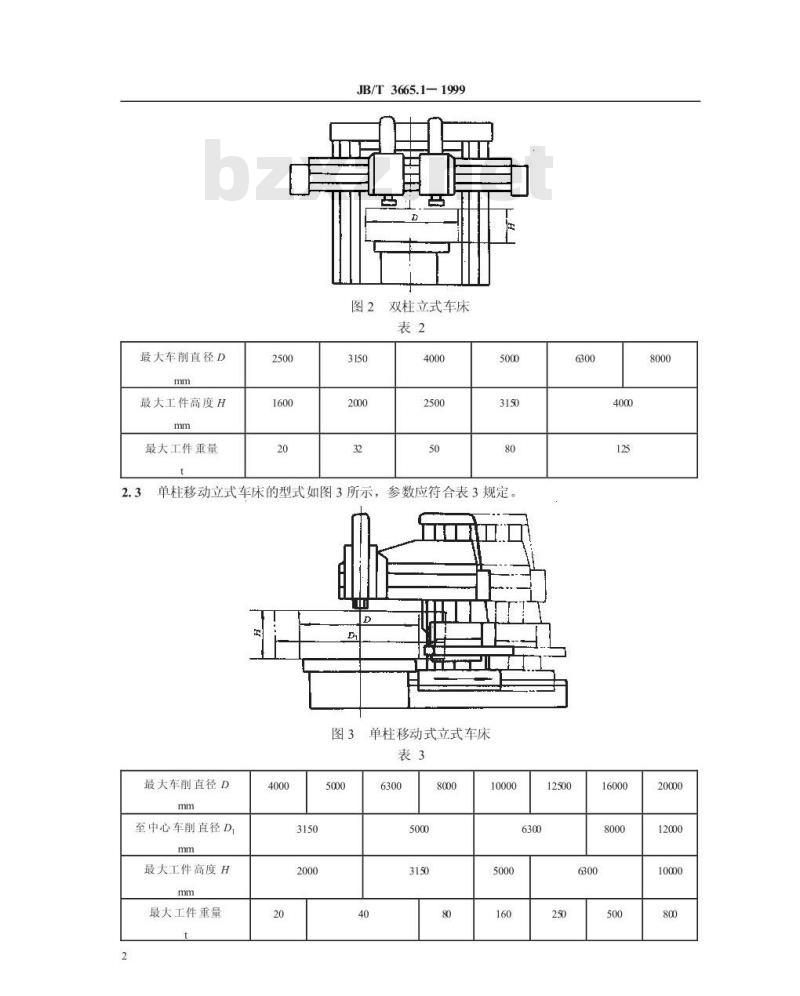

2.2双柱立式车床的型式如图2所示,参数应符合表2的规定。国家机械工业局1999-05-20批准2000
JB/T3665.1-1999
代替ZBJ5300989
2000-01-01实施
最大车削直径D
最大工件高度H
最大工件重量
JB/T 3665.1—1999
双柱立式车床
单柱移动立式车床的型式如图3所示,参数应符合表3规定。D
图3单柱移动式立式车床
最大车削直径D
至中心车削直径D
最大工件高度H
最大工件重量
JB/T3665.1—1999

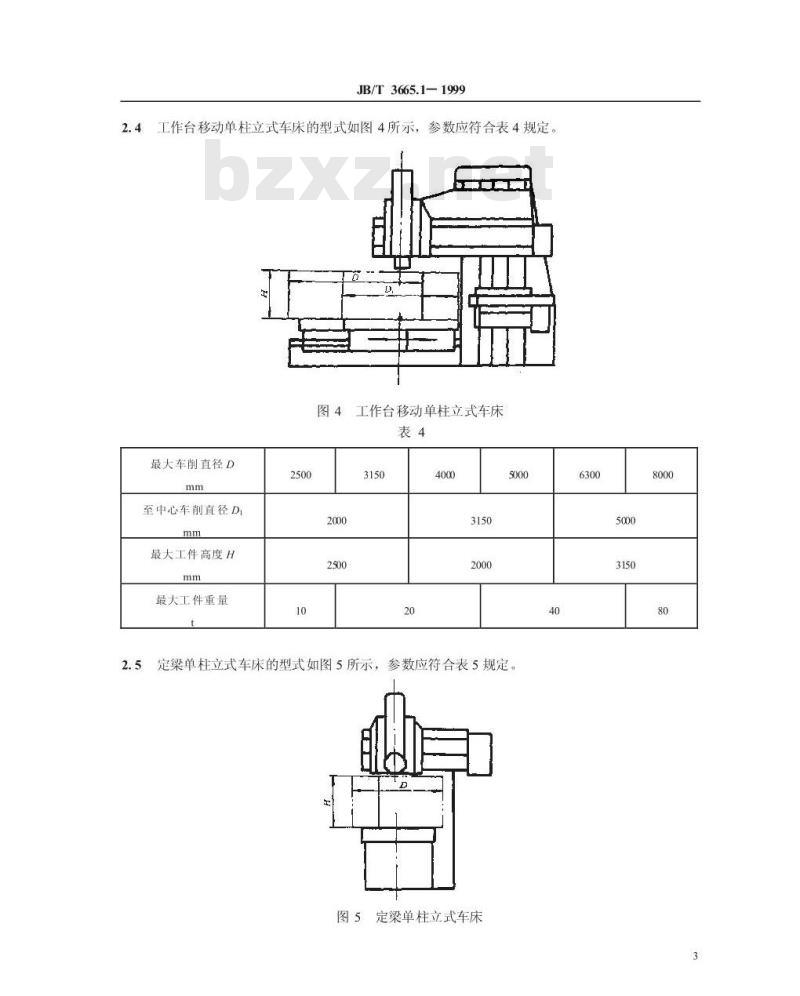

2.4工作台移动单柱立式车床的型式如图4所示,参数应符合表4规定。图4工作台移动单柱立式车床
最大车削直径D
至中心车削直径D
最大工件高度H
最大工件重量
定梁单柱立式车床的型式如图5所示,参数应符合表5规定。2.5
图5定梁单柱立式车床
最大车削直径D
最大工件高度H
最大工件重量
JB/T 3665.1-1999
机械行业标准
单柱、双柱立式车床
JB/T3665.1-1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷(北京首体南路2号:邮编100044)*
1/16印张1/2字数8000
开本880×1230免费标准下载网bzxz
1999年7月第一次印刷
1999年7月第一版
印数1-500
定价500元
99-199
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
