JB/T 5153.2-1991
基本信息
标准号： JB/T 5153.2-1991
中文名称：板框式加压滤油机 技术条件
标准类别：机械行业标准(JB)
英文名称： Technical requirements for plate and frame pressure oil filter
标准状态：已作废
发布日期：1991-07-22
实施日期：1992-07-01
作废日期：2006-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：机械>>通用机械与设备>>J77分离机械
关联标准
出版信息
页数：4页
标准价格：8.0 元
相关单位信息
发布部门：全国分离机械标准化技术委员会
标准简介
本标准规定板框式加压滤油机技术要求，试验方法，检验规则以及标志、包装、贮存等要求。 本标准适用于过滤变压器油的板框式加压滤油机。 JB/T 5153.2-1991 板框式加压滤油机 技术条件 JB/T5153.2-1991 标准下载解压密码：www.bzxz.net

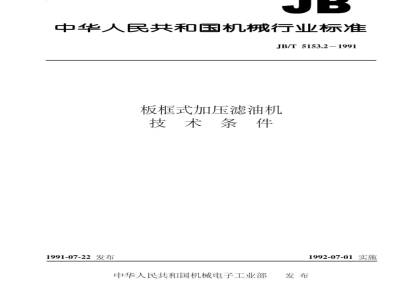

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T5153.2-1991
板框式加压滤油机
技术条件
1991-07-22发布
中华人民共和国机械电子工业部1992-07-01实施
中华人民共和国机械行业标准
板框式加压滤油机
技术条件
主题内容与适用范围
JB/T5153.2-1991
本标准规定了板框式加压滤油机技术要求，试验方法，检验规则以及标志、包装、贮存等要求，本标准适用于过滤变压器油的板框式加压滤油机（以下简称“滤油机”）。引用标准
GB1184
GB2536
GB10894
GB10896
ZBJ77001
JB/T5153.1
形状和位置公差未注公差的规定变压器油
分离机械噪声声功率的测定一工程法板框压滤机和厢式压滤机性能试验方法板框式压滤机技术条件
板框式加压滤油机型式与基本参数板框厚度变动量：每一件板框厚度（在压紧面上）的最大尺寸和最小尺寸之差。4技术要求
一般要求
滤油机应符合本标准和JB/T5153.1的规定，并按经规定程序批准的图样和技术文件制造。4.1.1
滤油机选用的材料和外购件要求应符合ZBJ77001的第3.2条规定。4.2性能要求
滤油机在过滤压力0.25MPa下板框之间的总渗油量应符合表1规定。表1
25，50
100，125
油量L/min
油路系统在过滤压力0.5MPa下，不许渗油（板框之间除外）滤油机工作噪声（声功率级）不大于95dB（A）。击穿电压在30~33kV（板极）的变压器油经滤油机数次过滤后，其击穿电压不低于40kV（板极）。机械电子工业部1991-07-22批准1992-07-01实施
JB/T5153.2-1991
4.2.5滤油机平均无故障工作时间不少于5000h。4.3主要零件要求
4.3.1压紧板、止推板的压紧面平面度公差应不低于GB1184中规定的9级。4.3.2
板框厚度变动量应符合表2规定。表2
板框外尺寸
224，250
280，315
4.4外观要求
厚度变动量
滤油机非加工外表面除镀铬件，发蓝件以及有色金属和非金属表面之外均涂漆。涂漆质量应符合ZBJ77001的规定。
试验方法
5.1试验条件
a.试验油运动粘度27~33cSt；
b.过滤介质为270g/m2滤纸；
c.吸油高度不高于0.8m；
d.试验油为符合GB2536的25号或45号的变压器油，油中含水应不大于0.3%；e.滤板、滤框、止推板、压紧板间夹压2张滤纸，5.2试验项目及其检测方法
5.2.1滤油机夹滤纸后，施加压紧力或手柄作用力[计算公式见附录A（参考件）1直到压紧面单位压力达1.75MPa时，开始做负荷试验，同时按下列项目进行测试。a.板框之间总渗油量
油压力在0.25MPa下，运行5min后停机，除净滤板滤框之间渗出的油后，再运行3min时，取其总渗油量，计算每分钟的渗油量。b.油路系统密封性和过滤压力
油路系统油压力在0.5MPa（过滤压力值）下，运行5min，油路连接部位和密封处不许渗油。c.工作噪声
滤油机运行稳定后，在油压力0.25MPa下，按GB10894的规定进行检测。d.击穿电压
试验油的击穿电压在30~33kV的条件下，经滤油机数次过滤后取样，用试油器击穿5次，求算术平均值，以此平均值作为击穿电压指标。e.滤油机平均无故障工作时间
应按GB10896的规定进行考核。
滤油机运行稳定后，在油压力0.25MPa下，用秒表和流量计检测出油口的流量。2
5.2.2压紧板、止推板的平面度
JB/T 5153.21991
在精度不低于2级的平板上用厚薄塞规检查（塞入深度不大于压紧面宽的1/3）。5.2.3板框厚度变动量
在压紧面的周边上取均布的8点和在每通液孔的靠内压紧面上再各取1点作为测量点（该点应在压紧面宽的中央处）进行检测。检测量具用分度值不大于0.01mm的干分尺。检验规则
6.1每台滤油机须经制造厂质量检验部门检查合格，并附有产品合格证方能出厂。6.2出厂检验
出厂检验应按4.1.1、4.2.2、4.4条规定进行检验。6.3型式试验
型式试验在下列情况之一时进行：a，新产品或老产品转厂生产的试制定型鉴定时；b.正式生产后，如结构、材料、工艺有较大的改变、可能影响产品性能时；c.正常生产的批量产品一年一次检验；d.国家质量监督机构提出进行型式试验的要求时。6.3.2型式试验除了按6.2条规定进行检验外，还需按4.1.1、4.1.2、4.2.1、4.2.3、4.2.4、4.3条规定进行检验。
7标志、包装、贮存
7.1滤油机铭牌的尺寸和技术要求及其固定，应符合ZBJ77001的规定。在铭牌上应标明下列内容：a.产品型号，名称；bzxz.net
b.过滤面积，m2；
c.流量，L/min；
d.过滤压力，MPa；
e.电动机功率，kW；
f.整机质量，kg；
g.出厂编号；
h.制造日期；
i.制造厂名称。
7.2包装
7.2.1滤油机包装前机内油放净后清理干净。7.2.2滤油机应整机包装，其他要求符合ZBJ77001的有关规定7.3贮存
滤油机应存放在相对湿度不大于80%、温度不高于40℃、没有腐蚀介质的有遮蔽的场所。8质量保证期
用户在遵守产品使用和保管规则条件下，从制造厂发货之日起一年内因制造质量问题而损坏或不能正常工作时，制造厂应无偿负责修理和更换零部件（易损件除外）。3
JB/T5153.21991
附录A
手柄作用力计算公式
(参考件）
滤油机压紧时（不计夹紧丝杆顶头部的摩擦力矩情况下）手柄上的作用力按如下公式计算：F=doo
Q=10°sp
tan[arctanG
式中：0
压紧力（压紧板的力），N；
压紧面面积，m2；
.........
)+arctan(
压紧面的单位压力（在压紧板上），MPa；手柄作用力，N；
螺纹中径，mm；
手柄的力臂长，mm；
螺距，mm；
丝杆丝母的摩擦系数，取0.3；
螺纹牙形半角，（°）。
附加说明：
本标准由全国分离机械标准化技术委员会提出并归口。本标准由吉林市第一机械厂负责起草。本标准主要起草人陈章焕、王贵民。cosβ
自本标准实施之日起，原JB/TQ308一82《BAY型板框压力式滤油机》作废。(A1)
中华人民共和国
机械行业标准
板框式加压滤油机
技术条
JB/T 5153.21991
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
印张1/2字数8,000
开本880×1230
1991年12月第一版
1991年12月第一次印刷
印数1-500
定价2.00元
机械工业标准服务网：http://www.JB.ac.cn1661_
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
