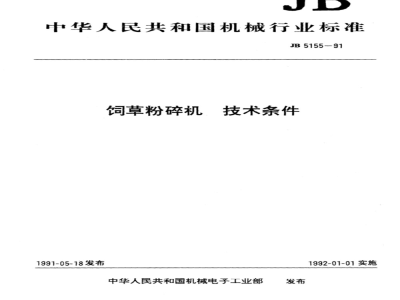

中华人民共和国机械行业标准
JB5155-91
饲草粉碎机
1991-05-18发布
技术条件
1992-01-01实施
中华人民共和国机械电子工业部发布
中华人民共和国机械行业标准
饲草粉碎机
技术条件
主题内容与适用范围
JB5155—91
本标准规定了饲草粉碎机的技术要求、试验方法、检验规则、标志、包装、运辅输和忙存要求。本标准适用于锤片式饲草粉碎机(以下简称草粉机)。2引用标准
GB1804
GB1801
GB3943
GB9439
GB1184
GB3077
GB6971
3技术要求
公差与配合未注公差尺寸的极限偏差公差与配合尺寸至500mm孔、轴公差带与配合优质碳素结构钢技术条件
圆孔和长孔筛片
灰铸铁件
形状与位置公差
未注公差的规定
合金结构钢
饲料粉碎机，试验方法
草机技术条件
农机具涂漆
产品标牌
3.1一般技术要求
3.1.1草粉机应符合本标准要求，并按照经规定程序批准的图样及技术文件制造、3.1.2未注公差的零部件尺寸极限偏差，对于机械加工面尺寸，按GB1804中的Js13、H13和h13制造验收；对于非机械加工表面尺寸，按GB1804中的Js17、H17和h17制造验收。3.1.3轴承的工作温升不得超过25℃，最高温度不得超过55℃。3.2主要性能指标
在牧草含水率小于15%，筛孔直径为3mm时，草粉机主要性能指标应符合表1的规定：表1
千瓦小时生产率
不带切机构
带切机构
首次故障前平均工作时间
3.3主要零部件技术要求
机械电子工业部1991-05-18批准单
kg/(kwh)
性能指标
达到设计值
1992-01-01实施
3.3.1锤片
JB515591
锤片的基本尺寸应符合图1和表2的规定，其形状可做成矩形或阶梯形。表2
115±0.30
140±0.30
非萍火区
泽火区
（两端）
3、4、5、6、8、10
3.3.1.2锤片可采用机械性能不低于GB699规定的10号、20号钢或65Mn钢制造，也允许采用其他材料制造，但不得低于3.3.1.3条所规定的要求。3.3.1.3锤片的淬火区硬度为56～62HRC，非淬火区硬度不得低于28.HRC。当采用10号钢或20号钢制造时应先进行渗碳热处理，锤片厚度为3~4mm时，渗碳层深度为0.5~0.7mm；厚度为5~6mm时，渗碳层深度为0.8~1.2mm。
3.3.1.4锤片热处理后，不得有裂纹，其扭曲变形不大于1mm。3.3.2筛片
筛片的基本尺寸应符合GB3943中图1和表1的规定。3.3.2.2
筛片应采用符合GB699规定的20号钢制造。筛片热处理应符合GB3943附录A中推荐的工艺及要求。筛片的工作表面应平整，不允许有裂纹、剥层、斑痕和锈蚀，不应有断豁、连冲、冲不透和漏冲。JB515591
3.3.3轴承座
3.3.3.1应采用机械性能不低于GB9439中规定的HT150的材料制造。3.3.3.2轴承孔按GB1801规定的K7制造，其表面粗度R，的最大允许值为3.2um。3.3.3.3轴承孔的中心线对底平面平行度公差值为GB1184中规定的8级。3.3.3.4轴承座端面对底平面的垂直度公差值为GB1184中规定的8级。3.3.4主轴
3.3.4.1应采用GB699规定的45号钢或GB3077规定的40Cr钢制造。3.3.4.2与滚动轴承配合部位按GB1801规定的k6制造，其表面粗糙度R。的最大允许值为1.6um，与基准轴线的同轴度的公差值为GB1184中规定的9级，轴肩端面跳动为8级。3.3.4.3主轴与皮带轮配合部位按GB1801规定的f7制造，其表面粗糙度R的最大允许值为3.2um；与安装轴承部位基准轴线的同轴度公差为GB1184中规定的9级，轴肩端面跳动为8级。3.3.4.4主轴调质处理后，硬度为225251HB。3.3.5销轴
3.3.5.1应采用GB699规定的45号钢制造。3.3.5.2调质处理后，硬度为298～349HB。3.3.6装有喂入机构或切机构的草粉机，其喂入机构或钊切机构的技术要求应符合NJ312的规定。3.4总装技术要求
3.4.1锤片按重量选配，任何两组锤片的重量差应不大于5g。3.4.2当转子宽度与转子直径之比小于0.2时，转子（不带锤片，但带销轴和隔套)应做静平衡试验；当转子宽度与转子直径之比大于0.2时，转子应做动平衡试验，精度等级应为G16。3.4.3装在转子上的锤片，在自重的作用下应能自如地绕销轴转动。电机皮带轮、主轴皮带轮和风扇应分别做静平衡试验，精度等级应为G16。3.4.4
外露传动件必须设有安全防护装置，用箭头标出主轴转动方向。3.4.5
3.4.6各紧固件必须拧紧，不允许松动，保证安全可靠。3.4.7
筛片应可靠地固定在工作位置。上、下机体结合应紧密，工作时不允许有粉现象。所有零部件经检验合格，外购件、协作件必须有合格证方可进行装配。机器应运转正常、平稳，不得有异带声音，操纵装置灵活可靠。3.4.10
涂漆表面应符合NJ/Z3中TQ-1-B-P或TQ-1-N-P的质量指标的规定。允许按照用户的要求选3.4.11
用涂料和颜色，但涂漆质量不得低于标准的规定。3.4.12各轴承应注满3号或4号钙基润滑脂。4试验方法
草粉机的试验按GB6971的规定进行。5检验规则
5.1出厂检验
5.1.1草粉机需经制造厂检验合格，并签发产品合格证书后，方可出厂。5.1.2按照使用说明书检查草粉机的全套设备是否齐全，配套设备是否符合要求。5.1.3检验项目：
，每台草粉机出厂前必须在额定转速下进行空运转试验，运转时间不得少于15min.并应满足本标准3.1.3条、3.4.6条、3.4.8条、3.4.10条、3.4.12条的要求；b.安全装置应满足本标准3.4.5条的要求；外观质量应满足本标准3.4.11条的要求。c
5.2型式试验
JB5155—91
在符合下列情况之一时，产品应做型式试验：5.2.1
新产品或老产品转厂生产的试制定型鉴定；正式生产后，如结构、材料、工艺有较大的改变，可能影响产品性能时；正常生产时，三年应进行一次型式检验；产品停产年后，恢复生产时；
出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验要求时。型式检验应按本标准的3.2条和3.4条规定的项目进行检验。5.2.3
检验批为1～8台，从中随机抽取2台。5.2.42
在3.2条及3.4.5条中若有一项不合格或其余项目中有6项不合格时，则判该批产品为不合格。
5.3抽查检验
5.3.1成批生产的产品，每年至少抽1台，按GB6971的规定进行性能试验，其结果应符合本标准的各项规定。
5.3.2订货单位抽验产品质量时，其抽验数量为每批交货数量的1%，但不得少于2台，或由订货单位与制造厂协商决定。抽验结果如有一项不合格时，应抽取加倍数量的产品进行复验；如仍有不合格时，需全部反修，重新提交验收。免费标准下载网bzxz
6标志、包装、运输与贮存
6.1标志
应在草粉机的明显位置上固定产品标牌，标牌的尺寸及技术要求应符合JB8的规定，标牌的内容应包括：
制造厂名称；
产品名称、型号：
配套动力、主轴转速及机器重量；产品制造编号；
产品制造日期。
6.2包装
每台草粉机应在适合水陆运输、装卸及保证产品完整不受损坏的条件下，选择适当的材料进行6.2.14
包装。
随机供应的附件、备件及工具应齐全。并附有：6.2.2
产品合格证：
产品说明书；
装箱单；
产品质量用户意见反馈单。
6.3运输
在保证安全、不损坏机器和不丢失随机物品的情况下，可采用任何方式运输。6.4贮存
6.4.1在室内存放时，应有良好的通风与防潮措施。6.4.2露天存放时，底部应垫以支承物，并有防雨措施。7质量保证期
在使用单位遵守制造厂所规定的草粉机安装、使用和保管规定的条件下，产品从购进之日起一年4
JB5155-91
内，确因制造质量不良面发生损坏或不能正常工作时，制造厂应负责包修、包换、包退（零件正常损坏除外)。
附加说明：
本标准由机械电子工业部呼和浩特畜牧机械研究所提出并归口。本标准由机械电子工业部呼和浩特畜牧机械研究所负责起草。本标准主要起草人贾虹燕。
