JB/T 5167-1991
基本信息
标准号： JB/T 5167-1991
中文名称：压捆机用钢丝
标准类别：机械行业标准(JB)
英文名称： Steel wire for baling machines
标准状态：已作废
发布日期：1991-05-18
实施日期：1992-01-01
作废日期：2008-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：农业、林业>>农、林机械与设备>>B92畜牧、家禽机械与设备
出版信息
出版社：机械工业出版社
页数：8 页
标准价格：8.0 元
出版日期：2004-04-23
相关单位信息
归口单位：呼和浩特畜牧机械研究所
发布部门：呼和浩特畜牧机械研究所
标准简介
本标准参照采用了美国ANSI/ASAE S 229.6-1986《自动压捆机用钢丝》。 本标准规定了方草捆捡拾压捆机用钢丝的物理特性、技术要求、试验方法、检验规则及标志、包装、运输和贮存等要求。 本标准适用于方草捆捡拾压捆机用钢丝。 JB/T 5167-1991 压捆机用钢丝 JB/T5167-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

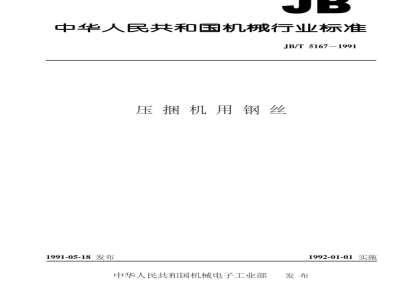

中华人民共和国机械行业标准
JB/T 5167-1991
压捆机用钢丝
1991-05-18发布
中华人民共和国机械电子工业部1992-01-01实施
中华人民共和国机械行业标准
压捆机用
主题内容与适用范围
JB/T5167-1991
本标准规定了方草捆捡拾压捆机用钢丝的物理特性、技术性能、试验方法、检验规则及标志、包装、运输和贮存等要求。
本标准适用于方草捆捡拾压捆机用钢丝（以下简称钢丝）。2
引用标准
GB9972
GB2976
GB2103
普通低碳钢热轧圆盘条
一般用途电镀锌低碳钢丝
金属拉伸试验方法
镀锌钢丝锌层重量试验方法
重量法
金属线材缠绕、松试验方法
金属线材反复弯曲试验方法
钢丝验收、包装、标志及质量证明书的一般要求压捆机用钢丝
在压捆机上用来捆扎饲草等物料的钢丝。钢丝卷
将钢丝按一定要求卷绕而成的圆柱体。4分类及代号
钢丝按交货时的表面状态分为两类，其代号为：4.1
退火钢丝——T;
退火镀锌钢丝
钢丝交货时的表面状态应在合同中注明。4.2
钢丝的尺寸、外形
钢丝的直径及允许偏差应符合表1的规定。表1
公称直径
退火钢丝
机械电子工业部1991-05-18批准±0.03
退火镀锌钢丝
1992-01-01实施
JB/T51671991
钢丝的圆度偏差值应小于钢丝公称直径的公差之半。4.4标记示例
直径为1.8mm的退火镀锌钢丝：
压捆机用钢丝
技术要求
JB/T5167
钢丝应采用GB701规定的低碳钢制造。钢丝的机械性能应符合表2的规定。表2
钢丝直径
抗拉强度
360~483
345~460
热镀锌钢丝的锌层质量应符合表3的规定。称直径
伸长率（标距为100mm）
镀层重
电镀锌钢丝应符合GB9972中5.3条1组、5.4条、5.5条的要求。表面质量
反复弯曲次数
缠绕试验芯轴直径
为钢丝直径的倍数
钢丝表面锌层厚度应均匀，
色泽应基本一致，不得有裂纹、黑斑、漏镀等缺陷。镀层表面允许存在下列缺陷：
a.局部白色斑点及闪点；
b．由于镀层堆积，呈现径向局部加大，但加大值不超过直径正偏差的1.5倍；C.表面有白色薄膜，但去掉后仍能承受锌层质量检验。3退火钢丝表面应光滑，不得有裂纹、结疤、拉裂、折叠、锈蚀和氧化皮等缺陷。但允许有氧化5. 5. 3
膜及深度不大于钢丝直径公差之半的局部拉痕、创伤和凹坑等缺陷。5. 5. 4
退火钢丝表面应涂防腐剂和润滑剂，经处理后的钢丝应具有良好的防腐和润滑性能，而且不能降低钢丝的机械性能。
5.6钢丝卷及其缠绕质量
5.6.1交货状态
JB/T51671991
钢丝应卷制成中空的圆柱体，其形状如图所示。钢丝卷外形图
1一软钢丝；
2钢丝卷
D一钢丝卷外径；
5.6.2钢丝卷尺寸及允许偏差
d一钢丝卷内径；
钢丝卷尺寸及允许偏差应符合表4的规定。表4
钢丝公称直径
钢丝卷外径D
钢丝卷内径d
h—钢丝卷高度
钢丝卷高度
钢丝全长
≥1600
注：1）钢丝公称直径为1.4、1.6、2.0mm的钢丝卷，其钢丝全长由供需双方另行商定，并在合同中注明。5.6.3缠绕质量
5.6.3.1钢丝卷缠绕时应对钢丝施加一定的张力。5.6.3.2钢丝卷应从内向外逐层缠绕，各层的紧度应均匀，相邻两层之间的钢丝走向应相互交错。5.6.3.3钢丝卷中钢丝的首尾两端应分别弯折后插入内、外层线圈，并置以明显的标记。5.6.3.4从钢丝卷内圈慢速连续向外拉出钢丝时，钢丝应按原缠绕顺序逐圈被抽出，不得有数圈同时被拉出或相邻几个线圈之间相互干涉等情况发生。每个钢丝卷应缠绕整齐不得松散，使用时在钢丝卷箱内保持直立状态，不应发生崩塌和乱卷5.6.3.5
等情况。
5.6.4钢丝的连续性
5.6.4.1每个钢丝卷应由一根钢丝组成，不得有断头和人工拧成的结头。5.6.4.2
钢丝可以用电焊联接，但焊接点的抗拉强度应符合本标准表2的规定，接头处的直径不作为3
判废依据。
JB/T 51671991
5.6.4.3每个钢丝卷的接头不得多于两处，镀锌钢丝的接头处应涂防锈剂，此处不做锌层质量检查。6试验方法
6.1试验条件
试验应在室温和一般空气湿度下进行。6.2钢丝外观检查和尺寸测量
6.2.1用目测或低倍放大镜检查钢丝表面缺陷，必要时可用砂纸或锉刀清除表面缺陷后测量钢丝直径，以确定表面缺陷的深度。
6.2.2用精度为0.01mm的量具测量钢丝的直径，在同一横截面的两个垂直方向进行测量，每个钢丝卷的测量部位应不少于两处。
6.3拉伸试验
6.3.1钢丝的抗拉强度和伸长率试验按GB228的规定进行。镀锌钢丝的抗拉强度应按实际直径计算；退火钢丝的抗拉强度应按公称直径计算。6.3.2在每个钢丝卷中取3段钢丝作为试件，每段间隔10m，试件原始标距为100mm，试件平行长度应小于150mm。
6.3.3屈服后，试验机活动夹头在负荷下的分离速度应小于75mm/min。6.4检查钢丝卷的缠绕质量
6.4.1试验设备
绕线机一台，钢丝卷箱一个，导线器若干。6.4.2试验方法
a.在钢丝箱内放入一卷钢丝，抽出内圈的端头，并至少穿过3个导线器，最后将钢丝头固定在绕线机的工字轮上；
b.从钢丝卷箱至绕线机工字轮，钢丝不得成一直线，其间钢丝转换方向（弯折处）不得少于2处，其转折角应不小于90°；
c.开动绕线机，一边缝绕，一边观察原钢丝卷的缝绕质量，直至将原钢丝卷重新缝绕完毕6.5镀锌钢丝的锌层质量试验按GB2973.1规定的方法进行。6.6镀锌钢丝的缠绕试验按GB2976规定的方法进行，缠绕速度不大于20r/min，缠绕圈数不少于6圈。
6.7钢丝的弯曲试验按GB238规定的方法进行。7检验规则
7.1钢丝卷应成批验收，每批应由同一形状尺寸、同一交货状态的钢丝卷组成。7.2钢丝卷须经制造厂检验部门检验合格，并附有产品合格证后方可出厂。7.3钢丝卷检验应包括出厂检验和型式检验两类。7.4出厂检验
钢丝卷应逐批提交检验，其批量N=151~280卷。从每批产品中随机抽取5卷进行下列项目的检验：7.4.1
a.钢丝卷缠绕质量应符合本标准5.6.3.2、5.6.3.3、5.6.3.4、5.6.3.5条规定；4
JB/T51671991
b.钢丝直径及允许偏差应符合本标准4.3.1条规定；c.钢丝表面质量应符合本标准5.5.1、5.5.3、5.5.4条规定；d.钢丝卷尺寸及允许偏差（包括钢丝卷外径、内径、高度数值及允许偏差）应符合本标准5.6.2条规定。
在钢丝卷缠绕质量规定的检验项目中，其累积不合格项目数小于或等于1时，钢丝卷被判为合7. 4. 2
在其余7个检验项目中，其累积不合格项目数小于或等于5时，钢丝卷被判为合格。当钢丝卷满足7.4.2、7.4.3条要求时，整批钢丝卷被判为合格，否则判为不合格。型式检验
有下列情况之一时，应进行型式检验：a.新产品试制定型鉴定；
b.正常生产时，定期或积累一定产量后，应周期性进行一次检验，每两年不得少于一次；c.产品停产两年后，恢复生产时；d.国家质量监督机构提出进行型式检验的要求时。7.5.2
判定规则
当被检查项目的累积不合格数小于或等于合格判别定数A。时，整批钢丝卷被判为合格。当被检查项目的累积不合格数大于或等于不合格判定数R。时，整批钢丝卷被判为不合格。当钢丝卷在A、B、
C三类都被判为合格时，
整批钢丝卷判为合格，否则判为不合格。型式检验批量为N=501~1200卷，检验项目、抽样方案及判定规则见表5。表5
不合格分类
不合格项目
项目数
抽样方案
判定规则
检查水平
样本字码
样本大小
钢丝抗拉强度
钢丝伸长率
钢丝180°反复弯曲次数
5.6.3.4条
5.6.3.5条
钢丝卷外径
钢丝卷内径
钢丝卷高度
N=501~1200
钢丝锌层重量
镀锌钢丝缠绕试验
5.6.3.2条
5.6.3.3条
5.6.4.1条
5.6.4.2条
5.6.4.3条
：标志、包装、运输和贮存
JB/T5167-1991
8.1每卷钢丝应有标记，每批钢丝应有质量保证书，其内容应符合GB2103第3、4章的规定。8.2钢丝卷一般按单卷包装。
8.3允许将同一直径、同一交货状态的钢丝卷两卷组成一捆。8.4每卷钢丝用软钢丝捆扎三处，每处两圈，并应扎紧，各处之间的距离要大致相等，如图所示。5钢丝一般用纸箱或木箱包装，包装箱的两侧面，对准钢丝卷内圈分别留150mm的孔。其内、8.5
外包装质量应符合GB2103第5类包装要求。如经购方同意，也可采用简易包装，但包装要求应在合同中注明。8.6
8.7长途运输的钢丝卷，应在其包装箱外加注运输标记，其内容应符合运输部门的有关规定。8.8钢丝卷在贮存过程中，应保持清洁、干燥，并采取必要的防潮、防雨措施。8.9在正常条件下，产品自出厂之日起保存期为一年。?
质量保证期
在用户遵守产品使用规则的条件下，产品自发货之日起一年内，确因制造质量不良而不能满足压捆机正常使用要求时，制造厂应无偿为用户更换附加说明：
本标准由机械电子工业部呼和浩特畜牧机械研究所提出并归口。本标准由机械电子工业部呼和浩特畜牧机械研究所负责起草。本标准主要起草人高利军、道尔吉、吴雅梅。本标准参照采用了美国ANSI/ASAES229.6一1986《自动压捆机用钢丝》。6
中华人民共和国
机械行业标准
压捆机用钢丝
JB/T 51671991
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
开本880×1230
邮编100044)
1/16印张5/8Www.bzxZ.net
字数12.000
1991年9月第一版
1991年9月第一次印刷
定价1.00元
印数1-500
机械工业标准服务网：http://www.JB.ac.cn1661_9 /F
