ICS01.110

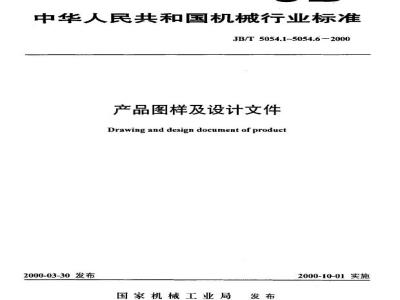

中华人民共和国机械行业标准
JB/T5054.1~5054.6-2000
产品图样及设计文件
Drawingand designdocumentof product2000-03-30发布
国家机械工业局
2000-10-01实施
JB/T5054.6-—2000
本标准根据企业实施计算机辅助设计（CAD）的雷要，参照GB/T17825.6-1999《CAD文件管理更改规则》的规定，对JB/T5054.6--1999《产品图样及设计文件更改办法》（原ZB/TJ01035.6—90）进行了修改与调整。
1.增加第2章“引用标准”：其他章节作了相应的调整，如“更改原则”由第2章调至第3章，“更改方法”由第5章调至第4章；取消原第3章“更改权限”，原第4章“更改顺序”改为第5章“更改程序”，第6章“更改注意事项”改为“更改管理\。2.按照GB/T17825.6《CAD文件管理更改规则》的要求增加了CAD文件（包括CAD图和CAD设计文件）的更改内容与要求，如更改方法改为带标记（包括划改）与不带标记（包括刮改、洗改）两种；更改通知单格式按CAD文件的要求，推荐了GB/T17825.6规定的三种格式。本标准的附录A、附录B均为提示的附录。本标准自实施之日起代替JB/T5054.6—1999。本标准由全国技术产品文件标准化技术委员会提出并归口。本标准起草单位：中国机械工业标准化技术协会、机械科学研究院、四川省机械标准化研究所。本标准主要起草人：涂世昌、杨东拜、盖宪培、续林童。62
中华人民共和国机械行业标准
产品图样及设计文件
更改办法
Drawing anddesing doeumentof productChanging method
JB/T5054.6—2000
代替JB/T5054.6—1999
本标准规定了机械工业产品图样及设计文件，包括CAD图和设计文件（以下简称图样及文件或CAD文件）的更改原则、方法、程序与管理等。本标准适用于机械工业产品图样及设计文件，包括CAD文件的更改。其他图样及技术文件可参照采用。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T17825.6-1999CAD文件管理更改规则JB/T5054.1—2000
3更改原则
产品图样及设计文件总则
3.1图样及文件的更改必须按技术责任制的规定履行签署手续后，方可进行。3.2更改图样及文件时，相关文件如同一代号不同介质的CAD文件应进行相应的更改，以保证相关文件的协调一致。
3.3更改后的图样及文件不得降低产品质量，必须符合有关标准的规定，应保持正确、完整、统一清晰。并保证更改前的原图样及文件有据（档）可查。4更改方法
4.1带更改标记的方法
4.1.1划改，将图样或文件上需要更改的尺寸、文字、符号、图形等用组实线划去，被划去部分应能清楚地看出更改前的内容，然后填写新的尺寸、文字，、符号、图形等，在更改部位附近写上更改标记一用加圆的小写汉语拼音字母（1~2个）表示，如：③、①，②·.·\，并用细实线将更改标记引至被更改部位，见图1。
更改标记一般按每张图样或文件编排。由多张表示同一代号的图样或文件时，更改标记应按全份图样或文件编排同一更改标记，填写在所更改的各张图样或文件上，也可填写在该份图样或文件的第一张上。
国家机械工业局2000-03-30批准2000-10-01实施
JB/T5054.6-2000
4.1.2刮改或洗改，将图样或文件上需要更改的尺寸、文字、符号、图形等刮、洗清除后，填写新的内容：并按本标准4.1.1的规定在其附近填写相应的更改标记。4.1.3CAD文件的更改
a）删除需更改的部分，输人新的内容，按本标准4.1.1的规定在其附近填写相应的更改标记；b）增加新层（一般用第15层），命名为更改层，存放已被更改的部分。关闭此层，则该层内容既不显示，也不被绘制出来；
c）更改示例见图2
更改前
更改后
更改层编人项
d）必要时，也可采用划改的方法。4.2不带更改标记的方法
CAD文件的更改方法：
a）剩除鼓更改的部分，在相应的位置上输入新的内容；b）在更改层相应的部位输人更改标记、指引线及被删除的内容，关闭此层，该层的内容既不显示，也不被绘制出来，见图3。
更改前
更改后
更改层输人项
4.3填写更改栏的各项内容：
a）更改标记；
b）更改处数-
一同一标记下的更改处数；
c）更改文件编号
d)更改日期；
e）更改人员签字。
更改通知单的编号；
5更改程序
JB/T5054.6—2000
5.1选定更改通知单格式，并由设计人员按照规定的内容逐项填写。更改通知单推荐格式见附录A(提示的附录)格式1、2。
5.2更改通知单应经有关部门按技术责任制的规定签署和/或有关领导审批后，方可进行更改。CAD文件的签署应符合JB/T5054.1的规定。5.3按更改通知单更改有关的图样和文件。5.3.1非CAD设计的图样和文件，由负责更改人员更改底图、并填写更改栏。下述情况的更改可另行处理：
a）联合设计的图样及文件，由负责保管底图的单位向持有该底图复印图（或副底图）的企业发出更改通知单副本（或复印图），该企业可根据更改通知单副本（或复印图）进行更改。b）单台（件）和一次性生产的图样及文件，有明显错误面妨碍正常生产时，允许先更改复印图、事后应及时补办手续。
c）样机试制的图样及文件，有明显错误而妨碍正常生产时，允许先更改复印图并作好记录，必要时通知有关部门。
5.3.2CAD文件的更改程序应符合GB/T17825.6规定。6更改的管理
·6.1自行（测绘）设计的图样及文件的更改，由设计（编制）部门负责；外购的图样及文件的更改，由购入单位负责；用户提供与合作生产的产品图样及文件的更改，按协议办理。如协议未规定，则由产品制造单位负责更改。
6.2更改通知单应编号，其原件或复印件必须存档或存于磁盘、磁带、光盘等存储介质中备查。更改通知单的编号可参照附录B（提示的附录）更改通知单的编号办法进行编号。6.3通、借用件的图样更改不得破坏通、借用性质。否则，应绘制新图样、编新代号，并更改与其相关的全部图样及文件。而原图样仍予保留备查。6.4更改后的图样及文件如破坏了互换性，应编新代号或加尾注号，也可绘制新图样及文件，并更改与其有关的图样及文件。
6.5若图样及文件的底图因污损不能使用时，需重描底图。但不得改变其代号。6.5.1新底图应根据最后更改的尺寸、文字、图形等重描。6.5.2新底图更改栏的填写：
a）标记栏，填写最后一次的更改标记：b）处数栏，填写“重描”字样：c）签字及日期栏，由重措后负责复核的人员签署姓名、日期。6.5.3旧底图上应有明显的“作废”标记，并由经办人签署姓名、日期。旧底图或其复印图也应存档备查。
6.5.4新底图上应有规定人员签字，如新底图上不便取得原有人员签字时，则用长仿宋体填写原有人员的姓名、日期。
6.5.5更改后的图样及文件应立即晒制并发至各有关原用图单位，同时收回原用图，统一存管或销毁65
JB/T5054.6—2000
附录A
（提示的附录）
更改通知单格式
A1图样和文件（CAD文件）更改通知单推荐两种格式。填写单项更改内容的更改通知单见格式1；填写多项更改内容的更改通知单见格式2。66
JB/T 5054.62000
0010%×s
（目）
（本）
（月）
（东）
JB/T5054.6—2000
重装单养
pt=61×9
（月）
（本蓉）
1I=61 ×9
（日）
(专要）
JB/T5054.6—2000
附录B
（提示的附录）
更改通知单的编号办法
更改通知单的编号由图样及文件类别代号、更改年代号、设计或编制部门代号和更改顺序号四部分组成。如下所示：
图样及文件类别代号
更改顺序号
设计或编制部门代号
更改年代号
图样及文件类别代号
图样及文件代号类别用大写汉语拼音字母表示，按表B！的规定。表B1
非标准设计
质管，检验
更改年代号
更改年代号用四位阿拉伯数字表示。例如：1999年度更改的用“1999”四位数。设计或编制部门代号
设计或编制部门代号用大写汉语拼音字每表示，按表B2的规定。必要时，可在其后加注个阿拉伯数字，以区分部门中的组别等。表B2
设计或编制部门
设计科免费标准下载网bzxz
工艺科
质量、检验科
标准化
