ICS01.110

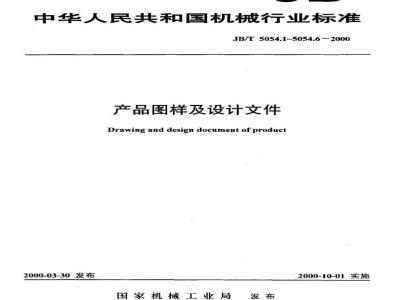

中华人民共和国机械行业标准
JB/T5054.1~5054.6-2000
产品图样及设计文件
Drawingand designdocumentof product2000-03-30发布
国家机械工业局
2000-10-01实施
JB/T5054.3-2000
本标准根据企业实施计算机辅助设计（CAD）的需要，参照GB/T17825一1999（CAD文件管理》的规定，对JB/T5054.3—1999《产品图样及设计文件格式》（原ZB/TJ01035.3—90）进行了修改与调整：1.按GB/T17825《CAD文件管理》的要求对标准的内容进行了调整，如图样的格式、填写要求的一致性，并增加了存储代号要求的规定等。2．设计文件填写的编写方式，调整与图样格式的填写基本一致。3，所推荐的各种格式调整为附录，附录A（标准的附录）为图样标题栏的格式：附录B（标准的附录）为图样明细栏、代号栏、附加栏的格式：附录C（提示的附录）为设计文件格式。各种格式的尺寸仅供参考。
4.增加了CAD文件的格式。
本标准自实施之日起同时代替JB/T5054.3-1999。本标准由全国技术产品文件标准化技术委员会提出并归口。本标准起草单位：中国机械工业标准化技术协会、机械科学研究院。本标准主要起草人：孟宪培、宋振东。16
中华人民共和国机械行业标准
产品图样及设计文件
Drawing and design document of productFormat
JB/T 5054.32000
代替JB/T5054.3—1999
本标准规定了机工业产品图样及设计文件，包括CAD图和设计文件（以下简称图样及文件或CAD文件）格式与填写规则。
本标准适用于机械工业产品图样及文件或CAD文件上的格式。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 10609.J-1989
GB/T 10609.2—1989
GB/T 146891993
GB/T 14690—1993
GB/T17825.2—1999
GB/T17825.10—1999
JB/T 5054.4--2000
JB/T 5054.6—2000
3产品图样格式
3.1一般要求
技术制图
技术制图
技术制图
技术制图
标题栏
明细栏
图纸幅面和格式
CAD文件管理基本格式
CAD文件管理存储与维护
编号原则
产品图样及设计文件
产品图样及设计文件
更改办法
a）产品图样上应具有图框、标题栏、代号栏和附加栏，装配图或安装图上一般还应有明细栏；b）各栏的线型、字体，年、月、日及需要缩微的要求应符合GB/T10609.1的规定：c）CAD图的图，配置的各类符号，其形式与格式应符合GB/T17825.2的规定；d)标题栏在图样上的方位应符合GB/T14689的规定。3.2标题栏
3.2.1每张图样右下角必须设有标题栏3.2.2标题栏由名称及代号区、标记区、更改区、签字区组成。各区的内容与尺寸见附录A（标准的附录）格式1、格式2和格式3的规定。3.2.3标题栏的填写
国家机械工业局2000-03-30批准2000-10-01实施
3.2.3.1名称及代号区
JB/T 5054.32000
a）单位名称，填绘制图样的单位名称及代号：b）图样名称，填所绘制对象的名称，如齿轮、变压器、转子泵等：c）图样代号，填所绘制对象的代号，由数字和字母组成。代号可参照JB/T5054.4的规定。d）存储代号，填不同存储介质代号，应符合GB/T17825.10的规定。3.2.3.2标记区
a）材料标记，填零件图绘制对象所使用材料的标记。材料标记应符合有关材料标准的规定，并填写完整的材料标记。如有关材料标准中未规定材料标记时，应参照有关标准对材料标记的一般规定填写。在有材料选用规范一类标准时，可按此类标准规定填写。b）图样标记，填图样所处生产阶段的标记。标记代号接以下规定自左向右填写：“s”-样机（样品）试制图样标记代号：“A”一小批试制图样标记代号；“B”一正式生产图样标记代号。c）重量，填产品及零、部件的净重，以千克为单位时不标注单位；d）比例，填绘制图样时所用的比例，应符合GB/T14690的规定：e）共×张、第×张，填同一代号的图样总张数。如仅一张时，可不填写；1空格，必要时填写自行规定的内容（如每台的件数）。3.2.3.3更改区免费标准bzxz.net
各格按JB/5054.6的规定自下而上填写。更改区也可置于图样的其他适当位置。3.2.3.4签字区
按设计、校对、审核、工艺、标准化、审定等各企业规定的审批手续签字。3.3明细档
3.3.1明细栏一般应置于标题栏上方，必要时可作为装配图、安装图的附页，其要求应符合GB10609.2的规定。明细栏格式推荐两种，见附录B（标准的附录）格式4、格式5。3.3.2明细栏的填写
明细栏应按各格的规定自下而上填写。a）序号，填图样上相应组成部分的序号：b）代号，填图样上相应组成部分的代号，标准件为标准代号：c）存储代号，应符合GB/T17825.10的规定：d）名称，填图样上相应组成部分的名称，标准件按标准规定的标记方法填写；e）数量，填各相应组成部分在该图样中所需的件数；f）材料，填各相应组成部分的材料标记：g）重量，按本标准3.2.3.2c的规定：h）总重量，填各相应组成部分在装配图中所需件数重量的总和；i）备注，填必要的补充说明（如分区代号、表面处理、外购、无图等）。18
3.4代号栏
JB/T5054.3-2000
3.4.1代号栏设于图样的左上角，填写图样代号和存储代号，应与标题栏中图样代号和在储代号一致，3.4.2代号栏中图样代号和存储代号，应与标题栏中的文字或代号成180°。3.5附加档
附加栏应置于左侧图框外，裁剪细线内。其内容见附录A（标准的附录）的规定。3.5.2
附加栏的填写
a）通、借用件登记，填采用本图样的装配图代号，自上而下逐一登记：b）描图、描校人员在相应的栏内签字（CAD图除外);c）旧底图总号、底图总号，由档案部门按保管底图的要求编号：d）签字、日期，由档案部门收图人员签字，并签署收图日期。4设计文件格式
4.1本标准推荐的设计文件格式有：a）文件目录，其内容见附录C（提示的附录）格式6；b）图样目录，其内容见附录C格式7；c)明细表，其内容见附录C格式8、9、10、11；d)汇总表，其内容见附录C格式9、10、11；e)设计文件封面，其内容见附录C格式12；封里见附录C格式13；首页见附录C格式14、15：续页见附录C格式16、17、18。
4.2表格的填写
4.2.1般要求
a）根据各企业的具体情况，在满足生产管理的前提下力求简单明确；b）名称及代号区、标记区、更改区、附加区的填写方法应符合本标准3.2.3的有关规定；c）同一系列产品的所有设计文件、表格、图样中的产品型号、名称、零部件代号、材料、数量等应填写一致。标准件应填写标准号和标准规定的名称与标记。4.2.2各表中通用栏目的填写
a）幅面，填图样辐面规格代号；b）代号，填图样代号、存储代号或标准代号：c）名称及规格，填相应组成部分的名称及必要的规格；注：外购件规格的填写可延伸到“材料”栏内。d）数量，填一台套产品所用组成部分的件数；e）总数量，填一台套产品所用数量的总和；\）所属装配，填由该零件、部件组合安装的部件（组成部分）。其中：代号，填该零件或部件（组成部分）的代号：数量（件数），填装配一台套产品所用组成部分的件数；g）备注，填必要的补充说明。如外购、无图、生产厂等；4.2.3文件目录
文件代号，按设计文件编号逐一填写，标准填写标准号。19
4.2.4图样目录
JB/T 5054.32000
a）图样目录应按图样代号逐张填写，并统计总张数。当同一代号有数张不同幅面的图样时，则应按幅面大小分别填写。
b）采用束属编号的图样，应按代号的递增数字填写；采用分类编号的图样应分类编写，面每类按其代号的递增数字填写。
4.2.5明细表
明细表应根据产品的组成结构，将产品、部件、各级分部件的组成部分，逐级逐项详细填写。明细表可按产品或部件编制。
a）按产品缩制时其顺序一般如下，配套产品：
一部件：
专用件（基本件）；
一通、借用件：
外购件；
一标准件（如紧固件、操作件及企业标准件.*·)：—随产品出厂的材料。
注：每节间应留有间隔。
b）几种格式应用说明：
格式9为综合明细表。
表的左方各项（除工艺路线外）由设计部门填写；工艺路线应列人企业的各工种，由工艺部门按零、部件的加工过程分别填写。一格式11可用作系列产品的明细表。其中：本产品部件数，填一台套基本产品所用组成部分的件数；本部件数，填基本产品所属某零部件数；其他产品或部件借用件数，填本系列派生产品或部件所借用该零件或部件的数量。填写时先填基本产晶的内容，然后逐项填派生产品，每个产品应间隔数行。4.2.6汇总表
汇总表是以明细表或明细栏为依据，进行分类、综合整理编制。汇总表一般可以有：专用件（基本件）汇总表：配套产品、部件（基本部件，通、借用件，产品模块）汇总表：通、借用件汇总表：系列产品模块汇总表：外购件汇总表；标准件汇总表等。以上各表可分别编制，也可两、三类合并编在一张表上，但每类前应加标题，每类间应留间隔。4.2.7封面
封面设计应排列均匀、相间适度。如果产品名称及型号较长时，型号可另起一行。可在适当位置设置商标图案或工厂标志。
封里可设工具栏表见格式13，与无标题栏的首页（格式18）同时使用。4.2.8首页
首页推荐有框、无框两种格式见格式14、15。其标题栏中资料来源、提出部门的填写：20
JB/T5054.3-2000
a）资料来源：填该文件主要参考或依据的文件代号：b）提出部门，填编制部门的名称。4.2.9续页
续页推荐三种格式（见格式16、17、18）可按需要选用。格式17、18也可作不需要标题栏的文件首页。
如无文件代号，文件栏不填，但应填存储代号和产品型号或代号：21
JB/T 5054.32000
附录A
（标准的附录）
标题栏格式
A1标题栏格式见格式1、格式2和格式3。凡CAD图的标题栏，其“图样代号”的下方应增加“存储代号”。
A2标题栏的各区位置应符合GB/T10609.1的规定，必要时其内容可扩展，22
JB/T 5054.32000
（国）
2图。
(存储代号)
（图样代号）
