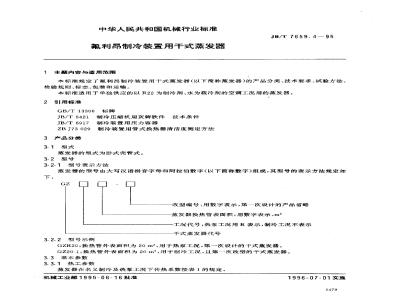

标准内容
中华人民共和国机械行业标准
氟利昂制冷装置用干式蒸发器
1主题内容与适用范围
JB/T7659.4—95
本标推规定了氟利昂制冷装置用干式蒸发器（以下简称蒸发器）的产品分类、技术要求、试验方法、检验规则、标志、包装和运输
本标准适用于单独供应的以R22为制冷剂、水为载冷剂的空调工况用的蒸发器。2引用标准
GB/T13306标牌
制冷压缩机用灰铸铁件技术条件JB/T6421
JB/T 6917
ZB J73 029
3产品分类
3.1型式
制冷装置用压力容器
制冷装置用管式换热器清洁度测定方法蒸发器的型式为卧式壳管式。
3.2型号
3.2.1型号表示方法
蒸发器的型号由大写汉语拼音字母和阿拉伯数字（以下简称数字）组成，其型号的表示方法规定如下：
改型编号：用数字表示，第一次设计的产品省略蒸发器换热管表面积：用数字表示，m2-工况代号：热泵工况用R表示，制冷工况不表示干式蒸发器代号
3.2.2型号示例
GZR20：换热管外表面积为20m，用于热泵工况，第一次设计的干式蒸发器。GZ20-1:换热管外表面积为20m2，用于制冷工况，且第-次改型的干式蒸发器。3.3基本参数
3.3.1热工参数
蒸发器在名义制玲及热泵工况下传热系数按表1的规定。机械工业部1995-06-16批准
1996-07-01实施
传热系数
3.3.2名义工况
蒸发器名义工况按表2的规定。www.bzxz.net
出水温度tm2
进出水温差△t
水压损失Ap
污垢系数
制冷剂侧
管间平均水速
3.4设计条件
JB/T7659.4--95
≥800
蒸发器的设计条件应符合表3的规定。项
设计压力，
设计温度，
技术要求
般要求
制冷剂侧（管程）
水侧(壳侧）
氟利昂侧（管程）
制冷工况
制冷工况
≥1 000
热泵工况
热泵工况
蒸发器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造，也可按用户与制造厂的协议制造。
4.2材料
蒸发器简体、管板、管程所用材料应附有材质证明书。其材料应符合JB/T6917的规定。蒸发器用灰铸铁件参照JB/T6421等有关标准规定。4.3冷、热加工成型
蒸发器的冷、热加工成型应符合JB/T6917的规定，4.4焊接与探伤
蒸发器的焊接与无损探伤应符合JB/T6917的规定。4.5零、部件
蒸发器的简体、支座、管板、管子或管束等零、部件应符合JB/T6917的规定。4.6耐压与气密性试验
蒸发器应经压力和气密性试验，其要求按JB/T6917的有关规定。1480
4.7清洁度
JB/T7659.4—95
蒸发器内部应清洁，其与制冷剂接触表面的杂质含量应不超过300mg/m2。4.8外观质量
蒸发器造型应美观大方，焊缝表面应无裂纹、气孔、弧坑和夹渣。外表面应涂油漆，漆层应均匀光滑，色泽一致，不应有影响外观的缺陷。4.9成套性
4.9.1成套供应的蒸发器应包括：a.
制冷剂进口接头，
制冷剂出口接头；
冷冻水进口连接成组装配法兰或连接螺母，冷冻水出口接头；
制冷剂、冷冻水进、出口连接成组装配法兰或连接螺母。4.9.2
根据设计要求，蒸发器也可包括：a.
泄水口接头，
测温接口；
支座或鞍座。
4.10保用期
在用户遵守产品说明书所示各项规定的条件下，从制造厂发货之日起18个月内，蒸发器确因制造质量不良而造成损坏或不能正常工作时，制造厂应免费更换或修理。5试验方法
5.1性能试验
蒸发器性能试验可采用工业运行试验。5.2无损探伤
蒸发器无损探伤的方法按JB/T6917的规定。5.3耐压和气密性试验
蒸发器的压力和气密性试验方法按JB/T6917的规定。5.4清洁度测定
蒸发器的清洁度测定可参照2BJ73029的规定。5.5充气保护
试验结束后，应将蒸发器中剩余水放净，并作干燥处理，确保蒸发器内无水汽。单独出厂的蒸发器应充以正压干燥氮气或经专门处理的干燥空气（指露点低于30℃），其最高压力不超过0.1MPa，并立即封口。
5.6试验方法和试验安全注意事项见JB/T6917。6检验规则
般要求
蒸发器应由制造厂的技术检验部门按本标准和技术文件进行检验，合格后方可出厂。6.2检验项目
6.2.1检验分类
蒸发器的检验分为出厂检验和型式检验两类。6.2.2检验项目
蒸发器的检验项目应按表4的规定。1481
性能试验
检验项目
清洁度(制冷剂侧）
主要零、部件材质报告
加工质量
外观质量
耐压和气密性试验
产品的成套性
产品标牌内容及出厂文件
6.3出厂检验
每台蒸发器制成后应进行出厂检验。6.4型式检验
JB/T7659.4-95
出厂检验
6.4.1对蒸发器至少一种规格的新产品或经重大改革的老产品应进行型式检验。6.4.2性能试验的试验方法可采用工业试验。标志、包装和运输
7.1标志
型式检验
蒸发器应在明显而平整部位上固定标牌，标牌应符合GB/T13306的规定，标牌内容应包括：型号、名称和出厂编号：
设计温度和设计压力；
使用制冷剂；
最高工作(停车)压力
试验压力；
换热面积：
制造厂厂名及商标；
重量，
制造日期。
7.2包装和运输
蒸发器所有接管处应妥善封口，没有涂层保护的外露黑色金属处应涂防锈剂。单独出厂的蒸发器的包装、运输可参照JB/T6917的规定。蒸发器的出厂文件可参照JB/T6917的规定，单独出厂的蒸发器还应提供产品说明书和装箱7.2.2
附加说明：
本标准由机械工业部合肥通用机械研究所提出并归口。本标准由沈阳第一冷冻机厂负责起草。本标准主要起草人张永耀。
