标准号： JB/T 7686-1995
中文名称：锥盘环盘式无级变速器
标准类别：机械行业标准(JB)
英文名称： Cone-disc ring-disc type continuously variable transmission
标准状态：现行
发布日期：1995-06-16
实施日期：1996-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：993231
标准分类号
中标分类号：机械>>通用零部件>>J19联轴器、制动器与变速器
关联标准
出版信息
页数：44 页
标准价格：26.0 元
相关单位信息
归口单位：西安重型机械研究所
发布部门：西安重型机械研究所
标准简介
本标准规定了ZH型(相交轴、干式)锥盘环盘式无级变速器的型号、标记、尺寸，基本参数与技术要求、试验方法与检验规则，包装、运输贮存。 本标准规定的变速器主要适用于食品、轻工、制药、化工、纺织、包装及电子等行业。 变速器工作环境温度为-15℃~ 40℃，海拔不超过1000m。 JB/T 7686-1995 锥盘环盘式无级变速器 JB/T7686-1995 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

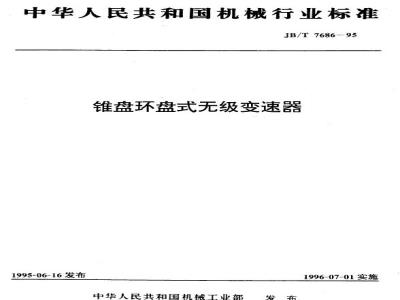

中华人民共和国机械行业标准
JB/T7686-95
锥盘环盘式无级变速器
1995-06-16发布
中华人民共和国机械工业部
1996-07-01实施
主题内容与适用范围
引用标准
型号、标记、尺寸
基本参数与技术要求
试验方法与检验规则
包装、运输、贮存
附录A变速器的额定输出参数及选用方法（补充件）次
中华人民共和国机械行业标准
锥盘环盘式无级变速器
1主题内容与适用范围
JB/T7686-95
本标准规定了ZH型（相交轴、干式)锥盘环盘式无级变速器（以下简称变速器）的型号、标记、尺寸，基本参数与技术要求，试验方法与检验规则，包装、运输、贮存。本标准规定的变速器主要适用于食品、轻工、制药、化工、纺织、包装及电子等行业。变速器工作环境温度为一15℃～+40℃，海拨不超过1000m。变速器输出轴可正、反向运转，2引用标准
GB 9439
JB1009
JB2759
JB/T2982
JB/T5559
JB/T7000
JB/T7346
包装储运图示标志
灰铸铁件
AO2系列分马力三相异步电动机技术条件机电产品包装通用技术条件
摆线针轮减速器
锥面包络圆柱蜗杆减速器
同轴式圆柱齿轮减速器
机械无级变速器试验方法
ZBK22007
Y系列(IP44)三相异步电动机技术条件3型号、标记、尺寸
3.1型号
变速器分为AB型。A型按其型式不同分别包括：基本代号、机座号、组合代号、减速单元参数、电机型号、调速方式代号及装配型式代号中的全部或一部分：B型按其型式不同分别包括基本代号、机座号、最低输出转速、电机型号及调速方式代号。3.1.1A型
a：基本代号：ZH表示卧式结构，ZHF表示法兰安装结构；b。组合代号：用于派生型变速器，W表示连接有蜗轮蜗杆的第一派生型，B表示连接有摆线针轮的第二派生型，T表示连接有TZS型同轴式限柱齿轮的第三派生型；减速参数代号：由两位数字组成，第一位数字表示规格代号，见表9，第二位数字为速比代号，c
见表10；
调速方式代号：D表示电动调速，手动调速时代号省略；装配型式代号：用于第一派生型变速器，分别表示其相应的装配型式。注，调速手轮可安装在变速器上部，或左或右安装均可，为简化型号标记面省略，用户可在订货时提出或在使用中自行调整。
3.1.2B型
机械工业部1995-06-16批准
1996-07-01实施
JB/T 768695
a。基本代号，ZHB表示卧式结构，ZHBF表示法兰安装结构：调速方式代号：D表示电动调速，手动调速时代号省略。b.
3.2标记
3.2.1标记方法
A型：
基本型
标准号
调速方式代号
电机型号
机座号
基本代号
派生型
B型：
标准号
调速方式代号
电机型号
最低输出转速
机座号
基本代号
3.2.2标记示例
标准号
装配型式代号
调速方式代号
电机型号
速比代号
规格代号
组合代号
机座号
基本代号bzxz.net
示例1：基本型式为ZHF型、2号机座、电动调速、配用电机型号为Y90S-4的变速器可表示为：ZHF2Y90S-4DJB/T7686
示例2；基本型式为ZH型、2号机座、手动调速、配用电机型号为Y905-4所连接的蜗轮蜗杆副的中心距为80.速比为7.5，第1种装配型式，其标记为：2
JB/T768695
ZH2W21Y90S-41JB/T7686
示例3：基本型式为ZHB、2号机座、量低输出转速330r/min，电动调速、配用电机型号为Y802-4的变速器可表示为：
ZHB2-330-Y802-4DJB/T7686
3.3尺寸
3.3.1A型
基本型变速器的型式与外形尺寸应符合图1、图2及表1、表2的规定。b.
第一派生型变速器的型式与外形尺寸应符合图3及表3的规定，第二派生型变速器的型式与外形尺寸应符合图4、图5及表4、表5的规定。第三源生型变速器的型式与外形尺寸应符合图6及表6的规定。3.3.2B型
ZHB型变速器的型式与外形尺寸应符合图7及表7的规定。b
ZHBF型变速器的型式与外形尺寸应符合图8及表8的规定。图1
A02-71
140125180
105175135205
140225175280
140327100
4.522550216097
180260220305
3018.5250542160119
（不含电机）
A02-71
180120j61501803.510
200130j61652053.5
300230j6
2651305
JB/T768695
100187
100207
160277
160292
145520
698180
(不含电机)
JB/T7686-95
装配型式
遇am125~200
装配式
JB/T 768695
X喜季
2011061
12-20V
JB/T 7686-95
