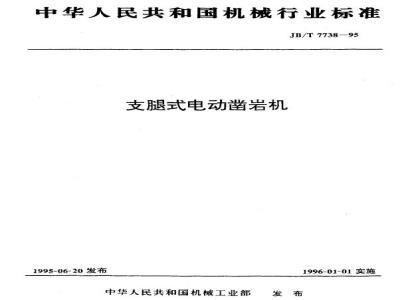

中华人民共和国机械行业标准 JB/T 7738-95 支腿式电动凿岩机 发布：1995-06-20 实施：1996-01-01 主题内容与适用范围 本标准规定了支腿式电动凿岩机型式与基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于支腿式电动凿岩机。 引用标准 本标准引用了GB755、GB1032、GB5621、GB5898、JB1590、JB3576、JB/T3904、JB/T4041、JB/T7161、JB/T7163、JB/T7164和JB/T7302等标准，涉及电机基本技术要求、三相异步电动机试验方法、凿岩机械与气动工具、噪声测量方法、产品型号编制方法、防锈通用技术条件等。 3 型式与基本参数 3.1 型式与基本参数应符合表1的规定。本标准由机械工业部于1995年6月20日批准，于1996年1月1日实施。 表1：支腿式电动凿岩机基本参数 |参数名称|单位|值|备注| |---|---|---|---| |机重|kg|2830|| |雷钻速度|mm/min|>180| |冲击能量|kJ|>40| |冲击频率|Hz|>34| |密孔深度|m|>150| |钎杆转速|r/min|117|| |噪声（声功率级）|dB(A)|3|| |额定功率|kw|380|| |电动/定电压|V|50|| |绝缘电阻(实际冷态)|MΩ|4.4|| |空载电流|A|5.88|| |工作电流|A|4.1| 3.2 产品型号应符合JB1590的规定。 4 技术要求 4.1 电机的一般要求应符合GB755和GB1032的规定。电机定子绕组在电压1760V、频率50Hz条件下进行耐压试验后，绝缘应不被击穿。产品无负荷运行时，三相电流中任何一相与三相平均值之偏差不超过平均值的10%。电机绝缘等级为E级。电机达到实际稳定温度时，绕组温升限度为75℃（电阻法）。产品应可享接地，接地线用黄绿色相间的标志线。 4.2 各部件材料和工艺要求： 1. 铅合金铸件应符合JB/T3904的规定。 2. 模锻件应符合JB/T7163的规定。 3. 产品热处理件应符合JB/T7161的规定。 4. 机械加工件应符合JB/T7164的规定。 5. 产品防锈应符合JB3576的规定。 4.3 清洁度要求：产品装配时，各零、部件应清洗干净，清洁度值不超过350mg。所有零件（包括外协、外购及标准件），必须经检验合格后，方可进行装配。 4.4 成套供应要求：产品成套供应包括主机、支腿、控制箱和必要的备品与工具。控制箱的制造和检验应符合有关规定，应具有漏电、短路和过载等保护功能。 5 检验方法 5.1 机重的测定：可用任何符合规定的衡器称量。 5.2 凿孔速度的测定：检测凿孔速度时，用直径34mm钎头在抗压强度80~120MPa的岩石上水平凿两孔，孔深不小于1.5m。 5.3 冲击能量的测定：产品冲击能量的测定按GB5621的规定进行。 5.4 冲击频率的测定：冲击频率在运行试验台或应力波试验台上测定。 5.5 深孔的测定：检测4m深孔时，用直径34mm钎头：先用1.8m的钎杆在抗压强度80~120MPa的岩石上水平凿孔，然后改用4m的钎杆凿深至4m。 5.6 钎杆转速的测定：钎杆转速在运行试验台上测定。 5.7 噪声的测定：产品噪声的测定按GB5898的规定进行。 5.8 清洁度的测定：产品清洁度的测定按JB/T4041的规定进行。 5.9 电机定子绕组耐压试验：将电机定子绕组通电1min（电压1760V、频率50Hz），然后检查绝缘是否击穿。 5.10 电机定子绕组温升的测定：电机定子绕组温升的测定按GB755中5.2.4条和GB1032的规定进行。 5.11 电机绝缘电阻的测定：在实际冷态下，用500V兆欧表测定电缆（或软线）非接地端头与接地端头之间（或与可能及的金属零件间）的绝缘电阻。 5.12 电机空载电流和工作电流的测定：电机的空载电流和工作电流在电源连接状态下进行测量。
