JB/T7859-2000

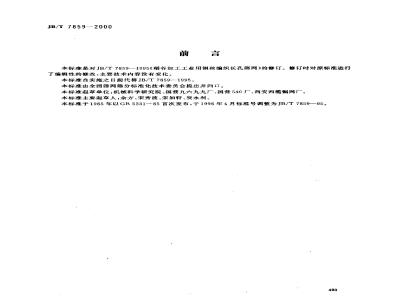

本标准是对JB/T7859--1995《稻谷加工工业用钢丝编织长孔筛网》的修订。修订时对原标准进行了编辑性的修改,主要技术内容没有变化。本标准自实施之日起代替JB/T7859--1995。本标准由全国筛网筛分标准化技术委员会提出并归口。本标推起草单位:机械科学研究院、国营九六九九厂、国营540厂、西安西缆铜网厂。本标准主要起草人:余方.宋秀波、宋如轩、贺永利。本标准于1985年以GB5331—85首次发布,于1996年4月标准号调整为JB/T7859—95。493
1范围
中华人民共和国机械行业标准
稻谷加工工业用
钢丝编织长孔筛网
Woven steel cloth with rectan gual aperturesfor rice milling industry
JB/T7859—2000
代替JB/T7859-1995
本标准规定了稻谷加工工业用钢丝编织长孔筛网的型号、规格、标记和技术要求。本标准适用于稽谷加工筛分用钢丝编织长孔筛网。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T343—1994一般用途低碳钢丝GB/T42401993不锈钢丝
3规格、型号
3.1型号
3.2规格
筛网(网》
长孔(长)
工业用(工)
筛网规格用经丝间的网孔基本尺寸W.纬丝间的网孔基本尺寸W。和钢丝直径d表示(见图1、图2)。
3.3标记
用型号、规格和本标准编号表示筛网。示例:经丝间的网孔基本尺寸Wk为5.00mm、纬丝间的网孔基本尺寸W.为5.60mm,钢丝直径d为0.90mm的钢丝编织长孔筛网,标记为:GCW5.00×5.60/0.90JB/T7859—2000国家机械工业局2000-11-28批准494
2001-06-01实施
4技术要求
JB/T7859
长网孔W
图2宽网孔W>W
4.1网孔基本尺寸、网孔算术平均尺寸偏差、大网孔尺寸偏差及允许数量、钢丝直径及极限偏差,应符合表1或表2的规定。
4.2材料
4.2.1钢丝材料应采用热处理后软态的镀锌低碳钢丝、低碳钢丝和不锈钢丝,应符合GB/T343的规定。
根据用户要求也可采用其他钢丝编织。4.2.2钢丝表面应光滑,不得有裂纹和起皮,允许有氧化色。4.3筛网
4.3.1筛网应全部采用平纹编织。4.3.2网面应平整、清洁,不许有断丝、松丝、锈蚀及机械损伤。允许有经丝接头,但应编结紧密。4.3.3回鼻及不超过30mm的跳丝等编织缺陷,在15m2网面上数量不得多于30个,但在任-平方米内数量不得超过6个。大于或小于15㎡2网段的缺陷数,按比例折算。4.4网幅宽度为500,630,800,1000,1250mm,其偏差为士1%。495
JB/T 7859-—2000
根据用户要求也可制造其他网幅宽度的筛网。4.5筛网应成卷供应,每卷长度不少于15m。每卷由一段或两段组成,网段最小长度不少于2.5m,同一卷内必须是同一材料、同一规格组成。5试验方法
5.1筛网的检查,应放在检验台上进行。5.2筛网编织质量的检验,按4.3的要求目测检验。5.3大网孔尺寸的检验,用目测先找出大孔.再用分度值为0.5mm的钢板尺或分度值为0.1mm的游标卡尺按经、纬向分别测量,但距网边不小于20mm。大网孔的数量,在200mm×200mm面积上测定。5.4网孔算术平均尺寸的检验、应在网孔尺寸偏差最大处,按经、纬向分别测量,在每5m2的网面上测定三处。各测量处间的连线,均不得与经、纬向平行。测量部位任意选择不小于20mm。网孔平均尺寸用分度值为0.5mm的钢板尺或分度值为0.1mm的游标卡尺测量连续分布10个网孔间距的长度,并按式(1)、式(2)计算:讯
式中:证k一一经丝间网孔算术平均尺寸,mm;w——纬丝间网孔算术平均尺寸,mm;10
--一纬向上连续分布10个网孔间距所占的长度。mn;l。—一经向上连续分布10个网孔间距所占的长度,mm;d钢丝直径,mm。
(2)
5.5钢丝直径应测量不少于5根经丝和5根纬丝的平均值。测量时用分度值为0.01mm的干分尺或用分度值为0.01mm放大20~40倍的显微镜测量。5.6网宽和网长,用分度值为1mm的量尺测量。6检验规则
6.1筛网应由制造厂质量检验部门,按第2章和第3章逐卷逐段检验。6.2检验项目应包括:
a)筛网编织质量;
b)网孔算术平均尺寸;
c)大网孔尺寸及数量;
d)钢丝直径及材料;
e)网宽、网长及数量。
7标志、包装、运输及贮存
7.1标志
7.1.1每卷筛网上应附有产品合格证,并应标明:a)产品名称;
b)筛网标记;
c)材料:
d)网宽,网长及数量;
e)捡验结果:
f)检验日期及检验人员盖章;
g)制造厂名称。
7.1.2外包装上应标明:
a)产品名称;
b)筛网标记;下载标准就来标准下载网
c)重量,kg;
d)制造厂名称;
JB/T7859—2000
e)“小心轻放”“严防潮湿”等字样或标志。7.2包装
筛网应卷成筒形捆扎,内用防潮纸,外用箱盒或包装布严密包装。7.3运输、贮存
7.3.1运输应有防雨、防潮措施。7.3.2应贮存于干燥及无腐蚀的场所。不得在内包装受到破坏的情况下贮存。表1长孔筛网
网孔基本尺寸
网孔基本经丝间网孔|纬丝间网孔经丝间网孔尺寸
Wxw。
6.30X7.10
5.60×7.10
5.60X6.30
5. 00 X5. 60
4.75×6.30
4.75×5.60
4.50×5.60
14.50×5.00
基本尺寸「基本尺寸
算术平均尺
寸偏差
网孔尺寸偏差
!纬丝间网孔
算术平均尺
寸偏差
大网孔
「经丝间大纬丝间大允许数量
网孔尺寸网孔尺寸
23-40 28-45
钢丝直径
网孔基本
网孔基本尺寸
经丝间网孔|纬丝间网孔
基本尺寸
14.25×5.60
4.25×4.75
4.00×5.00
4.00×4.75
4.00×4.50
3.75×4.25
3.55×4.50
3.55×4.00
3.15X4.00
3.15×3.55
3.00×3.15
基本尺寸
JB/T 7859—2000
表1(完)
网孔尺寸偏差
经丝间网孔
算术平均尺
寸偏差
纬丝间网孔
算术平均尺
寸偏差
大网孔
允许数量
经丝间大纬丝间大
网孔尺寸网孔尺寸
23~~40
钢丝直径
两孔基本
网孔基本尺寸
经丝间网孔纬丝间网孔
基本尺寸
基本尺寸
7.10×6.30
7.10X5.60
6.30X5. 60
5.60X 5.00
6.30X4.75
5.60X4.75
5.60X4.50
5.00X4.50
5.60X4.25
4.75×4.25
5.00×4.00
4.75×4.00
JB/T 7859--2000
表2宽孔筛网
网孔尺寸偏差
经丝间网孔
算术平均尺
寸偏差
纬丝间网孔
算术平均尺
寸偏差
大网孔
纬丝间大允许数量
经丝间大
网孔尺寸
网孔尺寸
23~40— 28~45
铜丝直径
网孔基本
网孔基本尺寸
经丝间网孔|纬丝间网孔
基本尺寸
基本尺寸
4.50×4.00!
4.25×3.75
4.50x3.55
4.00×3.55
4.00×3.15
3.55X3.15
3.75X3.00
3.15X3.00
JB/T 7859--2000
表2(完)
网孔尺寸偏差
经丝间网孔
算术平均尺
寸偏差
纬丝间网孔
算术平均尺
寸偏差
大网孔
纬丝间大充许数量
经丝间大
网孔尺寸」
两孔尺寸
23~~40
钢丝直径
JB/T7859—2000
附录A
(提示的附录)
稻谷加工工业用钢丝编织长孔筛网结构参数及目数对照表谷加工工业用钢丝编织长孔筛网结构参数及目数对照表见表A1。表Al
网孔基本尺寸
6.30×7.10
5.60×7.10
5.60X6.30
5.00×5.60
4.75×6.30
4.75×5.60
4.50×5.60
4.50×5.00
4.25X 5. 60
4.25X4.75
4.00X5.00
钢丝直径
筛分面积百分率
单位面积网重
相当英制目数
目/in
3.42X3.09
3.48×3.14
3.53X3.18
3. 78X 3. 09
3.85X3.14
3.91X3.18
3.91×3.53
3.97×3.58
4.03X3.62
4.31 X3.91
4.38×3.97
4.45×4.03
4.50×3.53
4.58X3.58
4.65×3.62
4.50×3.91
4.58×3.97
4.65×4.03
4.70X3.91
4.79×3.97
4.88×4.03
4.70×4.31
4.79×4.38
4.88×4.45
4.93X 3.91
5.03X3.97
5.12X4.03
4.93X 4.50
5.03×4.58
5.12×4.65
5.18×4.31
5.29X4.38
5.39×4.45
