JB/T 7876.1-1999
基本信息
标准号： JB/T 7876.1-1999
中文名称：手动泵 型式与基本参数
标准类别：机械行业标准(JB)
英文名称： Manual pump types and basic parameters
标准状态：现行
发布日期：1999-08-06
实施日期：2000-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：农业>>农业机械、工具和设备>>65.060.35灌溉和排放设备
中标分类号：农业、林业>>农、林机械与设备>>B91农机具
关联标准
出版信息
页数：10 页
标准价格：15.0 元
相关单位信息
归口单位：全国农业机械标准化技术委员会
发布部门：全国农业机械标准化技术委员会
标准简介
JB/T 7876.1-1999 本标准是对 JB/T 7876.1-95《手动泵 型式与基本参数》的修订。 本标准是 JB/T 7876《手动泵》系列标准的一部分。该系列标准包括以下三个部分： JB/T 7876.1-1999 手动泵 型式与基本参数 JB/T 7876.2-1999 手动泵 技术条件 JB/T 7876.3-1999 手动泵 试验方法 本标准规定了手动泵的定义、型式、型号和基本参数。 本标准适用于抽送常温清水，以人为动力驱动的活塞泵、隔膜泵及螺杆泵。其它型式的人力泵也可参照执行。 本标准于 1987 年以 GB 8092.1-87 首次发布，于 1996 年 4 月 14 日调整为 JB/T 7876.1-95。 JB/T 7876.1-1999 手动泵 型式与基本参数 JB/T7876.1-1999 标准下载解压密码：www.bzxz.net

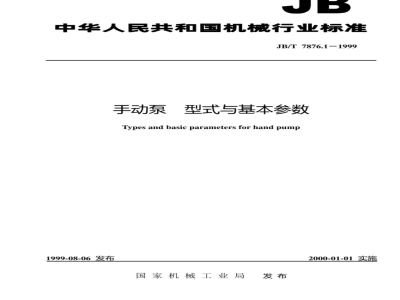

标准图片预览
标准内容
ICS65.060.35
中华人民共和国机械行业标准
JB/T7876.1-1999
手动泵
型式与基本参数
Types and basic parameters for hand pump1999-08-06 发布
国家机械工业局
2000-01-01实施
JB/T7876.1-1999
本标准是对JB/T7876.1—95《手动泵性修改外，主要技术内容没有改变。前言
型式与基本参数》的修订。修订时，除对原标准作了编辑本标准自实施之日起代替JB/T7876.1—95。本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：中国农业机械化科学研究院。本标准主要起草人：吴桐林。
1范围
中华人民共和国机械行业标准
手动泵
型式与基本参数
Typesandbasicparametersforhandpump本标准规定了手动泵的定义、型式、型号和基本参数等。JB/T 7876.11999
代替JB/T7876.1—95
本标准适用于抽送常温清水，以人力为动力驱动的活塞泵、隔膜泵及螺杆泵（统称手动泵，以下简称泵）其它型式的人力泵也可参照执行。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T7876.2—1999手动泵技术条件3定义
本标准采用下列定义。
3.1活塞泵
依靠活塞往复运动而抽送液体的泵。3.2隔膜泵
依靠隔膜往复运动而抽送液体的泵。3.3螺杆泵
依靠螺杆转子在螺旋定子中旋转而抽送液体的泵。3.4单作用泵
在一次往复运动中只有一次吸入过程和一次排出过程的泵。3.5双作用泵
在一次往复运动中有两次吸入过程和两次排出过程的泵。3.6浅井泵
工作部件（活塞或隔膜）在地面以上，依靠吸程工作的泵。3.7深井泵
工作部件（活塞或螺杆）一般在动水位以下，依靠扬程工作的泵。3.8活塞（隔膜或螺杆）直径
活塞（隔膜或螺杆）运动时接触液体部分的最大直径。3.9排量
活塞（隔膜）往复运动一次或螺杆旋转一周时排出的液体体积（或质量）国家机械工业局1999-08-06批准2000-01-01实施
3.10往复次数（或转数）
JB/T7876.1-1999
活塞（隔膜）每分钟往复运动的次数或螺杆每分钟的转数。3.11适宜吸程
保证泵正常工作的实际安装高度。4型式、型号
4.1型式
手动泵按其工作原理和结构可划分为如下型式：单缸
活塞泵
浅井泵
隔膜泵
手动泵
深井泵
4.2型号
4.2.1型号表示方法
活塞泵
螺杆泵
手动泵的型号由四部分组成，其意义如下：双缸
单作用式
双作用式
活塞（隔膜或螺杆）直径（小于100的浅井泵前加0），mm浅并活塞泵缸数或隔膜泵作用方式（1一单缸或单作用式，2一双缸或双作用式），深井泵无此代号手动泵
特征代号：S—活塞泵，M隔膜泵，L螺杆泵4.2.2标记示例
活塞直径为80mm的单缸浅井活塞泵，其标记为：SB1080活塞直径为80mm的深井活塞泵，其标记为：SB80隔膜直径为250mm的单作用式隔膜泵，其标记为：MB12505基本参数
在JB/T7876.2规定的工作条件下，手动活塞泵、隔膜泵和螺杆泵的基本参数应分别符合表1、表2和表3的规定。泵流量、效率的下偏差不得大于规定值的2%，适宜吸程（或总扬程）的偏差不得大于规定值的±2%。
SB1060
SB1080
SB1100
SB1120
SB1150
SB2100
SB2120
SB2150
MB1150
MB1200
MB1250
MB1300
MB1350
MB2150
MB2200
MB2250
MB2300
活塞直径
隔膜直径
活塞或螺
杆直径d
活塞行程
隔膜行程
活塞行程
JB/T7876.1-1999
理论排量
理论排量
浅并活塞泵基本参数
理论流量
往复次数
隔膜泵基本参数
理论流量
往复次数
适宜吸程
适宜吸程
表3深井活塞泵和螺杆泵基本参数理论排量
理论流量
往复次数或旋
转转数n
min-或r/min
总扬程
总扬程
总扬程wwW.bzxz.Net
容积效率
容积效率
容积效率
总效率
总效率
总效率
6尺寸
JB/T7876.1-1999
活塞泵和隔膜泵的有关尺寸应符合表4和图1、图2和图3的规定。表4
活塞泵
隔膜泵
进水或排水管直径
手柄位移
600~700
600~700
注：并下部分最大外径仅指深并活塞泵。手柄最低点离地高度
手柄长度
600~700
1200~1400
并下部分最大外径
1一手柄：2一支架：3泵体；4—出水接头：5活塞；6进水阀门：7一进水接头图1浅井活塞泵简图
JB/T7876.1-1999
1—手柄；2—泵盖；3隔膜；4—出水接头；5—泵体；6—进水接头；7—泵架图2隔膜泵简图
JB/T7876.1-1999
1手柄：2泵头：3拉杆：4排水管：5活塞：6泵缸图3深井活塞泵简图
JB/T7876.1-1999
螺杆泵的有关尺寸应符合表5和图4的规定。表5
螺杆泵
排水管直径
手柄半径
手柄最低点离地高度
手柄手握直径
1齿轮箱；2-手柄；3出水接头；4泵座；5传动轴；6挠性轴；7—定子；8转子；9—底阀组装图4螺杆泵简图
并下部分最大外径
中华人民共和
机械行业标准
手动泵型式与基本参数
JB/T 7876.11999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）
开本880×1230
1/16印张3/4
字数16,000
2000年4月第一版
2000年4月第一次印刷
印数1-500
定价10.00元
编号99-1434
机械工业标准服务网：http://wwwJB.ac.cnJ
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
