JB/T 7891.1-1999

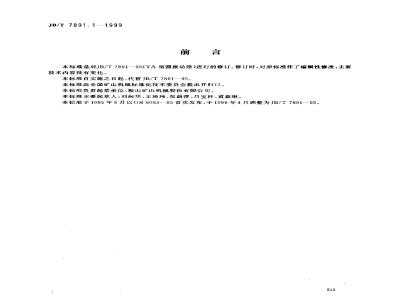

本标准是对JB/T7891-95《YA型圆振动筛》进行的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。
本标准自实施之日起，代替JB/T7891—95本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：鞍山矿山机械股份有限公司。本标主要起草人：刘向华、王琦玮、张蔚萍、吕宝柱、黄嘉琳。本标准于1985年6月以GB6063—85首次发布，于1996年4月调整为JB/T7891-95。511
1范圖
中华人民共和国机械行业标准
YA型圆振动筛
Model YA circle vibrating screenJB/T 7891.1--1999
代替 JB/T 7891--95
本标准规定了YA型圆振动筛的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。
本标准适用于YA型圆振动筛（以下简称振动筛）。该机主要用于煤、矿石和焦炭等散状物料的筛分。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990包装储运图示标志
GB/T699—1988优质碳素结构钢
技术条件
GB/T 700—1988
碳素结构钢
GB713—1997锅炉用钢板
GB/T 1239.4—1989
热卷圆柱螺旋弹簧技术条件
GB/T 6388—1986
运输包装收发货标志
GB 9969.1—1998
工业产品使用说明书总则
GB/T 13306--1991
GB/T 13384—1992
JB/T 1604--1998
JB/T 4042—1999
JB/T 5496—1991
JB/T 9031—1999
JB/T 9032--1999
3产品分类
机电产品包装通用技术条件下载标准就来标准下载网
矿山机械产品型号编制方法
振动筛试验方法
振动筛
制造通用技术条件
矿用冲孔筛板
矿用金属编织筛网
3.1振动筛可分为座式或吊式安装，电动机可左装或右装，见图1。闺家机械工业局1999-06-28批准512
2000-01-01实施
—1999
QB 7891.1-
3.2振动筛的型号表示方法应符合JB/T1604的规定。Y
筛箱长度，dm
筛箱宽度，dm
重型H,轻型略
轴偏心
圆振动筛
层数，单层略
3.3振动筛的基本参数应符合表1的规定。513
JB/T 7891.1—1999
JB/T 7891.1
0001002
01～02
001～09
98～9
aosojoo
loos~ojotsa
0*050021~010\05~500'1~901009~901081900.09-
000900
0080081
009008
电动机缆
4技术要求
JB/T 7891.1—1999
4.1振动筛应符合本标准和JB/T5496的规定，并按照经规定程序批准的图样及技术文件制造。4.2凡外协件、外购件应有合格证，并经质量检验部门检验合格后方可进行装配。4.3振动筛的结构应保证下列要求：a）便于维修和更换易损零部件；b）振动器内不得进人灰尘和漏油；c）防止螺栓松动；
d）正常工作情况下，物料无跑偏和撒出侧板现象。4.4整机性能应符合下列要求：
a）振动频率偏差应不超过士2.5%；b）筛箱两侧板对称点的振幅差值应不大于0.5mm，横向摆动应不大于1mm）运转平稳、灵活，无卡阻现象；d）轴承温升应不超过40C，最高温度应不超过75C；e）空载时噪声应不大于90dB（A）；f）筛板应牢固固定在筛框上，不得有二次振动：g）装配后对称弹簧等高度误差应不大于5mm。4.5筛箱应符合下列要求：
a）侧板应用GB/T699中的20钢、GB713中的20g或GB/T700中的Q235-B钢板制造，并不得拼接；
b）筛面托架成型后的平面度误差应不大于每平方米2mm，两对角线等长误差应不大于每米I mm;
c）横梁不允许在垂直方向拼接；d）环槽铆钉的抗拉强度应不低于800N/mm2，钉套材料应符合GB/T699中10钢的力学性能要求，并应进行钝化处理。
4.6编织筛网应符合JB/T9032的要求，冲孔筛板应符合JB/T9031的要求。4.7弹簧应符合GB/T1239.4的要求，并应进行喷丸处理。，4.8振动器应符合下列要求：
a）应采用加大游隙轴承，应用规定牌号的润滑油，并无渗油现象；b）装配后应保证偏心轴的轴向游动量不超过2~～4mm；c）振动器零件不应有裂纹和其他可见缺陷，回转件不允许焊补修整。4.9涂漆应均匀，油漆表面不应有气泡、裂纹，脱皮和流痕等缺陷。4.10振动筛成套供货范围：
a）振动筛主体部分；
b）电动机和电动机座；
c）转动部件防护罩；
d)V带：
e）支承装置；
f）振动筛底架（用户选择件）；g）按订货合同提供的备件。
5试验方法
振动筛的试验方法应符合JB/T4042的有关规定。
6检验规则
6.1检验分类
JB/T 7891.1--1999
握动筛的检验分为出厂检验和型式检验。6.2出厂检验
6.2.1每台振动筛须经制造厂检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。6.2.2出厂检验在制造厂进行，空运转4h后检验下列项且：a）振幅；
b）噪声；
c）振动频率；
d）轴承最高温度和轴承温升：
e）两侧板对称点振幅差；
f）筛箱横向摆动。
6.3型式检验
6.3.1有下列情况之一时振动筛应进行型式检验：a）新产品或老产品转厂生产时；b）正式生产后，产品结构、材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，每3年或每生产50台应进行一次检验；d）长期停产后，恢复生产时；
e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出型式检验要求时。6.3.2型式检验项目应包括本标准的全部要求。6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行，如检验不合格应加倍抽检。7标志，标签和使用说明书
7.1每台振动筛均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称；
b）产品名称及型号：
c）主要技术参数，
d）生产日期、出厂编号。
7.2振动筛应编写产品使用说明书。使用说明书应符合GB9969.1的规定。7.3振动筛的包装标志应包括运输包装收发货标志和包装储运图示标志。标志应符合GB/T6388和GB191的规定。
8包装、运输及贮存
8.1振动筛的包装应符合GB/T13384的要求。除电气设备、V带等采用封闭包装外，其余均可采用包扎或裸装。包装箱和包装件应符合陆路和水路运输的要求。8.2金属件外露加工表面应涂防锈油，并用聚氯艺烯塑料薄膜包扎。8.3包装箱应通风、防雨。外应有明显的文字标记，并应符合7.3的规定，其内容包括；a）收货站及收货单位名称：
b）发货站及发货单位名称：
：c）合同号、产品名称及型号；518
d）毛重、净重、箱号及外形尺寸，e）重心、起吊线、储运图示标志JB/T 7891.1--1999
8.4裸装时应在明显位置系标牌，标牌应符合7.3的规定，其重心位置标在产品上。8.5振动筛应随机附带下列技术文件：a）装箱清单；
b）产品合格证或质量证明书；
c）使用说明书；
d）总图、安装图及其他有关的技术资料。8.6振动筛存放时应垫平放稳，并与地面保持一定距离，不可堆放。露天存放要有防雨、防晒和防积水措施。
8.7振动筛存放1年，应进行一次保养。519
